[Translate to Koreanisch:] Single-Point Fiber Head Laser Vibrometer

Fiber 시리즈:
디지털 Fiber SWIR 레이저 진동계

Optomet Fiber 시리즈 SWIR (단파장 적외선) 레이저의 우수한 성능을 겸비한 Nova 시리즈에 이어 추가로 개발된 제품입니다.

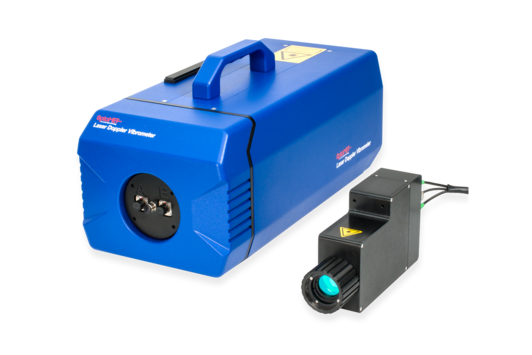

레이저 진동계는 이중 유리 Fiber로 광학 헤드에 연결됩니다. 출력 측정 빔과 들어오는 반사 신호를 위한 별도의 Fiber는 상호 간섭 없이 최적의 신호 품질을 보장합니다.

flexible and mobile laser Vibrometer
flexible and small laser vibrometer

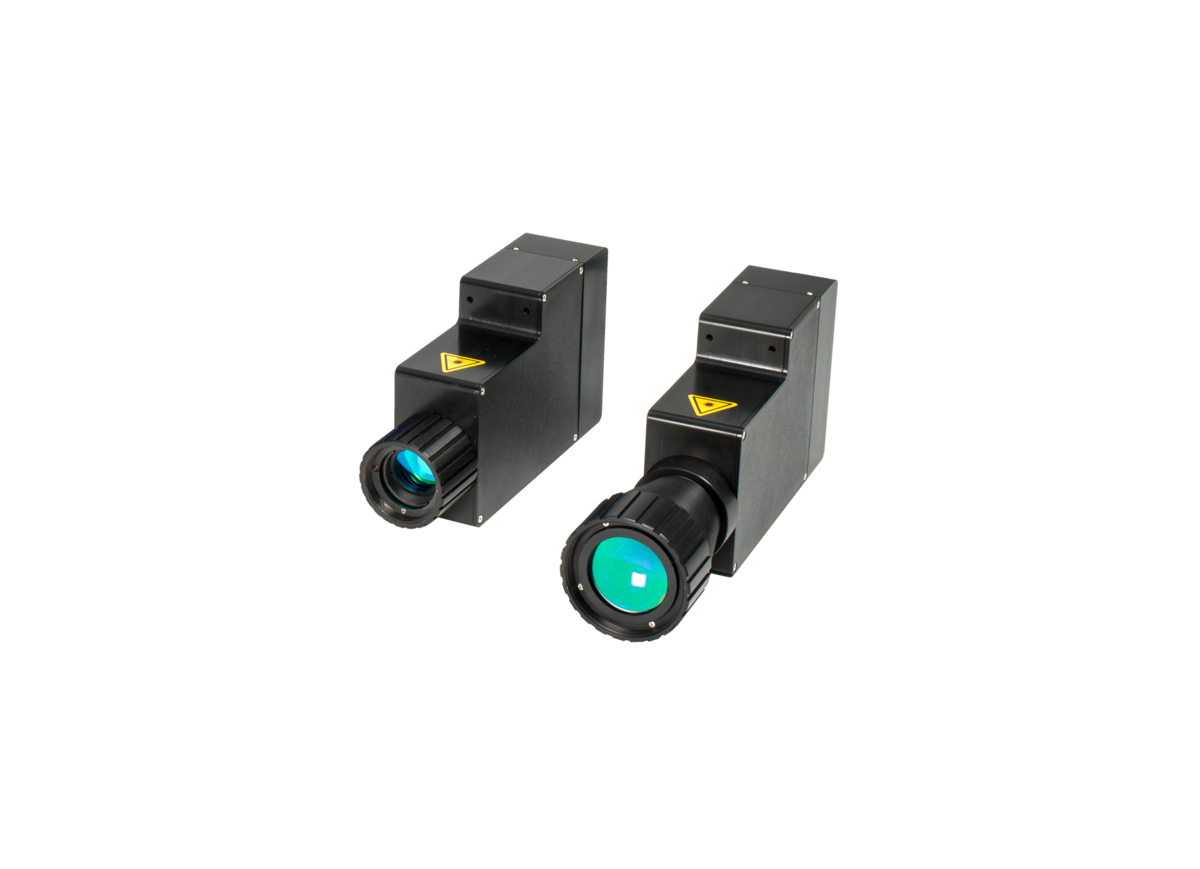

laser vibrometer measurement heads
laser vibrometer long range measurement head
laser vibrometer long range measurement head backside
laser vibrometer measurement head drawing
laser vibrometer compact measurement head
Laser Vibrometer mini measurement head
laser vibrometer mini measurement head with camera and light

유연한 환경 조건

진동계에서 광학 헤드를 분리함으로써 까다로운 측정 환경 및 특수 응용 분야에 대한 유연한 솔루션을 제공합니다.

작고 유연한 측정 헤드

작고 간편한 광학 헤드는 좁은 공간에서의 측정에 적합하며 헤드를 자주 재배치해야 할 때 취급이 간편합니다. 내장된 카메라를 조절하여 측정 지점을 보다 쉽게 측정 할 수 있습니다. 헤드는 장거리에 사용할 수 있으며 작은 헤드는 매우 좁은 공간에 사용됩니다.

열악한 환경에서의 측정

Optomet 은 진공 또는 온도 챔버 뿐만 아니라 이온화 방사선에서 작동하도록 설계된 특수 광학 헤드를 제공합니다. 열악한 환경에 노출되어도 문제 없이 측정이 가능합니다.

하나의 진동계에 여러 헤드

하나의 진동계로 여러 측정 지점을 모니터링 하기 위해 광학 스위치를 사용하여 여러 광학 헤드를 하나의 장비에 연결할 수 있습니다. 스위치와 활성 채널의 선택은 이더넷을 통해 제어됩니다.

SWIR Optomet 진동계의 장점

Fiber 시리즈는 Nova 시리즈의 장점을 바탕으로 간결한 측정 헤드와 결합하여 검은 색, 빛나거나 거친 표면에서도 문제없이 측정 할 수 있습니다.

이처럼 Optomet 진동계의 Fiber 시리즈는 범용 디지털 신호 처리에 뛰어납니다. 이러한 기능에 대한 자세한 내용은 제품 개요를 참조하십시오.

특징-Fiber 시리즈 레이저 진동계

  • 작고 유연하며 견고한 센싱 헤드
  • 탁월한 신호 레벨
  • 유연한 케이블 길이 2, 5, 20 미터
  • 이더넷-디지털 출력 (1 GBit) 및 원격 기능
  • 변위 측정을 위한 32 비트 Dynamic 범위
  • 주파수 대역폭: DC ~ 24 MHz (디지털 실시간)
  • 최대 ± 25 m/s의 진동 속도
  • 50 펨토 미터 까지 변위 분해능
  • 멀티 플렉스 기능

기술 사양

모든 하드웨어 및 소프트웨어 기능을 포함한 동계 특성은 아래의 진동계 데이터 시트에서 확인할 수 있습니다.

항목 특징
레이저 소스 SWIR- 레이저
레이저 파장 측정 레이저: 1550 nm
  타겟팅 레이저: 510-530 nm
레이저 등급 측정 레이저: 출력 전력: <10 mW, Class 1
  타겟팅 레이저: 출력 전력: <1 mW, Class 2
측정 단위 속도, 변위, 가속
주파수 대역폭 DC ~ 24 MHz
최대 진동 속도 25 m/s
출력 신호 (디지털) GBit 이더넷 (RJ45) / WiFi
출력 신호 (아날로그) 3 x 표준 BNC Buchse
신호 처리 디지털 (Optomet UltraDSP)
사용자 인터페이스 출력 컬러 스크린 3.5"+ 20 세그먼트 LED 막대 그래프
사용자 인터페이스 입력 터치 스크린, 푸시 버튼이 있는 노브, 키 스위치 (전원)
치수 길이 x 너비 x 높이 (손잡이 및 렌즈 제외): 380 x 180 x 148 mm
무게 8 Kg
설치 표준 삼각대 나사산
전원 110 - 240 VAC (50 – 60 Hz) 또는 12 VDC
전력 소비 27 W
작동 온도 범위 5 ~ 40°C

레이저 진동계 측정 및 데이터 수집 소프트웨어

[Translate to Koreanisch:] Single Point Laser Vibrometer Analysis Software

OptoGUI 소프트웨어

OptoGUI 는 단일 포인트 모드에서 작업 할 때 원격 제어, 데이터 수집 및 데이터 분석을 위한 광범위한 소프트웨어입니다. 디지털 기가비트 이더넷 연결을 통해 데이터가 전송됩니다. OptoGUI에 대한 자세한 내용을 보려면 클릭하십시오.

사용 가능한 디코더

간섭계 측정 신호를 평가하기 위해 다양한 고성능 실시간 디코더를 사용할 수 있습니다. 모든 진동계에는 속도 디코더가 내장되어 있으며 변위 및 가속 디코더는 선택적으로 사용할 수 있습니다. 디코더들은 수많은 측정 범위를 통해 항상 최적의 감도로 측정을 수행 할 수 있습니다.

디코더는 쉽게 업그레이드 할 수 있습니다. 기본 시스템으로 시작하여 필요에 따라 측정 기기의 기능을 조정하십시오. 아래 표는 구성 옵션의 정보를 제공합니다. 또한 측정에 가장 적합한 디코더를 선택할 수 있도록 도와 드리겠습니다.

기술 구분

디코더 명

측정 범위 수

최대 진동 속도

최대 회수

코멘트

Start

속도 디코더 D-VD-0N

7

2.5 m/s

DC - 100 kHz

필수



변위 디코더 D-DD-0N

19





선택 사항



가속 디코더 D-AD-0N

7





선택 사항

Basis

속도 디코더 D-VD-1N

8

5 m/s

DC - 500 kHz

필수



변위 디코더 D-DD-1N

19





선택 사항



가속 디코더 D-AD-1N

8





선택 사항

Sense

속도 디코더 D-VD-2N

11

5 m/s

DC - 1 MHz

필수



변위 디코더 D-DD-2N

19





선택 사항



가속 디코더 D-AD-2N

11





선택 사항

Sense Remote

속도 디코더 D-VD-2N-R

11

5 m/s

DC - 25 kHz

필수



변위 디코더 D-DD-2N-R

19





선택 사항



가속 디코더 D-AD-2N-R

11





선택 사항

Sense Speed

속도 디코더 D-VD-2N-12

12

12 m/s

DC - 1 MHz

필수



변위 디코더 D-DD-2N-12

19



선택 사항



가속 디코더 D-AD-2N-12

12



선택 사항

Speed

속도 디코더 D-VD-3N-12

9

12 m/s

DC - 2,5 MHz

필수



변위 디코더 D-DD-3N-12

12





선택 사항



가속 디코더 D-AD-3N-12

9





선택 사항

High Speed

속도 디코더 D-VD-3N

11

25 m/s

DC - 2,5 MHz

필수



변위 디코더 D-DD-3N

19





선택 사항



가속 디코더 D-AD-3N

11





선택 사항

Hochfrequenz

속도 디코더 D-VD-4N

9

12 m/s

DC - 10 MHz

필수



변위 디코더 D-DD-4N

19





선택 사항



가속 디코더 D-AD-4N

11





선택 사항

Master

속도 디코더 D-VD-5N

14

25 m/s

DC- 10 MHz

필수



변위 디코더 D-DD-5N

19





선택 사항



가속 디코더 D-AD-5N

14





선택 사항

Master+

속도 디코더 D-VD-5N-24

14

25 m/s

DC- 24 MHz

필수



변위 디코더 D-DD-5N-24

19





선택 사항



가속 디코더 D-AD-5N-24

14





선택 사항

사용 가능한 섬유 헤드

Fiber-Series에 최적화 된 여러 가지 Fiber헤드를 사용할 수 있습니다. 작동 거리, 측정 대상 표면의 반사율, 초점 포인트의 크기 또는 측정 환경에 따라 시스템을 선택하십시오.

아래 표는 구성 정보를 제공합니다. 또한 측정 작업에 가장 적합한 Fiber 헤드를 선택할 수 있도록 도와 드리겠습니다.

[Translate to Koreanisch:] Laser Vibrometer Mini Fiber Measurement Head

소형 Fiber 헤드 카메라와 함께

  • 치수 (D x L): 11 x 52mm
  • 작업 거리 수정: 4, 9 또는 16mm
[Translate to Koreanisch:] Laser Vibrometer Compact Fiber Measurement Head

컴팩트 Fiber 헤드

  • 치수 (L x B x H): 89 x 43.9 x 95 mm
  • 고정 작업 거리: 27, 37, 64, 89, 139 또는 189 mm
  • 초점 스팟 크기 (일반):

     -17 에서 27 mm
     -22 에서 37 mm
     -33 에서 64 mm
     -44 에서 89 mm
     -66 에서 139 mm
     -88 에서 189 mm

[Translate to Koreanisch:] Laser Vibrometer Manual Focus Fiber Measurement Head

수동 초점 Fiber 헤드

  • 치수 (L x B x H): 157 x 43,9 x 95mm
  • 수동 초점
  • 단기 버전:

     -작업 거리: 50 mm ∼ 5 m
     -최소 초점 스팟 크기 (일반): 50 µm 에서 55 mm

  • 중급 버전:

     -작업 거리: 125 mm ∼ 10m
     -최소 초점 스폿 크기 (일반): 42 µm 에서 125 mm

[Translate to Koreanisch:] Laser Vibrometer Autofocus Mid-Range Fiber Measurement Head

자동 초점 중거리 Fiber 헤드

  • 치수 (L x B x H): 175,5 x 43,9 x 95 mm
  • 자동 초점, 원격 초점, 수동 초점
  • 작동 거리: 125 mm ∼ 10 m
  • 최소 초점 스폿 크기 (일반): 42 μm 에서 125 mm
[Translate to Koreanisch:] Laser Vibrometer Autofocus Long-Range Fiber Measurement Head

자동 초점 장거리 Fiber 헤드

  • 치수 (L x B x H): 221 x 43,9 x 95 mm
  • 자동 초점, 원격 초점, 수동 초점
  • 작동 거리: 500 mm ∼ 100 m
  • 최소 초점 스팟 크기 (표준): 170 µm 에서 500 mm

멀티 플렉스 Fiber 헤드

Optomet 이중 Fiber SWIR 진동계는 SWIR의 진동계 및 유연한 듀얼 Fiber 헤드로 구성되어 있다. 추가 Fiber 스위치를 사용하면 여러 개의 Fiber 헤드를 진동계에 연결할 수 있으므로 여러 개의 채널에 전기 인터페이스 (이더넷, USB, TTL 등)가 제공되며 PC에서 원격으로 작동 할 수 있습니다.



[Translate to Koreanisch:] Multiple Measurement heads Laser Vibrometer - Multiplex

부속품

[Translate to Koreanisch:] Laser Vibrometer Transport Case

단일 지점 진동계 운송 케이스

진동계의 안전한 보관 및 운반을 위한 안정적이고 방수 하드 케이스.

외부 치수 (L x B x H): 61.9 x 49.2 x 22.3 cm

[Translate to Koreanisch:] Laser Vibrometer Transport Bag

운송 가방

실외 측정을 위한 간결하고 가벼운 운반용 가방

[Translate to Koreanisch:] Inrared Laser Light Detection Card

IR 탐지기 카드

보이지 않는 적외선을 가시 광선으로 변환합니다.

[Translate to Koreanisch:] Powerbank Portable Laser Vibrometer

모바일 배터리

휴대용 배터리 충전기, 외부 배터리 전원 뱅크 등 실외 측정을 수행 할 때 진동계에 전원을 공급합니다.

[Translate to Koreanisch:] Transport Case Autofocus Fiber Head

오토 초첨 Fiber헤드 케이스

안정적인 방수 케이스.

[Translate to Koreanisch:] Transport Case Manual Focus Fiber Head

수동 초점 Fiber 헤드 케이스

안정적인 방수 케이스.

[Translate to Koreanisch:] Laser Vibrometer Tripod with Fluid Head

유체 헤드가 있는 삼각대

Manfrotto의 고품질 삼각대에 거치 가능

[Translate to Koreanisch:] Laser Vibrometer Measurement Head Positioning Stage

위치 정렬

FIBER 측정 헤드를 정확하게 정렬하십시오.

다양한 방향에서 측정하는 다중 진동계 파이버 헤드
