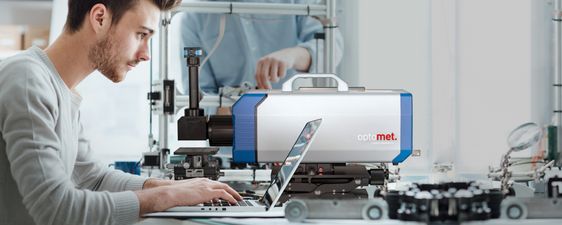

Vector-Micro-Optics

以仅 3µm 的超小激光光斑开启精密 MEMS 应用。

测量微观结构

Optomet Vector-Micro-Optics是Vector系列的附加产品，由于激光光斑极小 (约 3 微米），因此可以测量最小的物体。它包含一个 1200 万像素 4K 摄像头，可确保激光光斑在测试物体上的精确定位。 Vector-Micro-Optics 是电子开发和电子元件测量的理想之选。

应用

电子产品开发和电子元件测量的理想选择
即使是肉眼几乎无法看到的微小物体也能进行测量

Vector 系列的多种使用方法

Vector Micro 光学系统的镜头可拆卸，并可与其他镜头互换。因此，Vector Micro 光学系统只是使用 Vector 系列的多种方式之一。

所有 Optomet 测振仪的优点

所有 Optomet 测振系统的其他共同特性，如通用数字信号处理、真正的便携性或直观的硬件和软件，将在产品概览中详细介绍。

亮点

经过验证的可见氦氖激光源，可用于精确的多用途振动测量
紧凑型一体化设计
极小的激光光斑尺寸（约 3 微米），适用于小物体的测量
Micro-Optics 内置 12 MP 4K 摄像机
在测试物体上精确放置激光光斑
可选定位台，用于精确对准测试物体和 Micro-Optics 系统
对比度调节：内置滤波器，用于调节视频图像中激光光斑的亮度，用户可自行调节

应用

电子产品开发和电子元件测量的理想选择
甚至可以测量肉眼几乎无法看到的小物体

技术规格

所有测振仪特性的详细列表，包括所有硬件和软件特性，请参阅支持与数据表中的测振仪数据表。

类别	特性
激光波长	632,8 纳米
工作距离	约 21.5nm
焦距(毫米)
光斑尺寸	ф3.7μm，21.5mm
摄像头	4000x3000 像素（1200 万输出或 4K 输出）
摄像头 PC 接口	USB 3.1
对比度调节	内置滤波器，用于调节视频图像中激光光斑的亮度，用户可自行调节。

激光测振仪测量和数据采集软件

[Translate to Chinesisch:] Single Point Laser Vibrometer Analysis Software

OptoGUI 软件

OptoGUI 是一款功能强大的直观软件，用于在单点模式下进行远程控制、数据采集和数据分析。数据传输通过无损数字千兆以太网连接实现。点击此处了解 OptoGUI 的详细信息。

可用的解码器

有多种高性能实时解码器可用于评估干涉测量信号。Optomet UltraDSP 技术可测量高达 25 MHz 的频率和高达 10 m/s 的振动速度（Vector 系列），位移分辨率可小于 100 fm。所有测振仪都配有速度解码器，还可选配位移和加速度解码器。每个解码器有多个测量范围，确保始终以最佳灵敏度进行测量。

解码器可以轻松加装或升级。从基本系统开始，根据需要调整测量仪器的功能。这样，仪器无需返厂，生产或研究项目也无需等待。下表概述了配置选项。我们也很乐意帮助您选择最适合您测量任务的解码器。

Start

解码卡	量程数量	最大振速	频率	注释
速度解码卡 D-VD-0	8	2 m/s	DC - 100 kHz	必选
位移解码卡 D-DD-0	19			可选
加速度解码卡 D-AD-0-F	8			可选

Basis

解码卡	量程数量	最大振速	频率	注释
速度解码卡 D-VD-1	8	2 m/s	DC - 500 kHz	必选
位移解码卡 D-DD-1	19			可选
加速度解码卡 D-AD-1	8			可选

Sense

解码卡	量程数量	最大振速	频率	注释
速度解码卡 D-VD-2	11	2 m/s	DC - 1 MHz	必选
位移解码卡 D-DD-2	19			可选
加速度解码卡 D-AD-2	11			可选

Sense-Remote

解码卡	量程数量	最大振速	频率	注释
速度解码卡 D-VD-2-R	11	2 m/s	DC - 25 kHz	必选
位移解码卡 D-DD-2-R	19			可选
加速度解码卡 D-AD-2-R	11			可选

High Speed

解码卡	量程数量	最大振速	频率	注释
速度解码卡 D-VD-3	11	10 m/s	DC - 2,5 MHz	必选
位移解码卡 D-DD-3	19			可选
加速度解码卡 D-AD-3	11			可选

Hochfrequenz

解码卡	量程数量	最大振速	频率	注释
速度解码卡 D-VD-4	9	5 m/s	DC - 10 MHz	必选
位移解码卡 D-DD-4	19			可选
加速度解码卡 D-AD-4	9			可选

Master

解码卡	量程数量	最大振速	频率	注释
速度解码卡 D-VD-5	14	10 m/s	DC- 10 MHz	必选
位移解码卡 D-DD-5	19			可选
加速度解码卡 D-AD-5	14			可选

Master+

解码卡	量程数量	最大振速	频率	注释
速度解码卡 D-VD-5-25	14	10 m/s	DC - 25MHz	必选
位移解码卡 D-DD-5-25	19			可选
加速度解码卡 D-AD-5-25	14			可选

设备数据表和激光测振仪相关信息

配件

Vector-Micro-Optics 运输箱

稳定防水的 Peli 手提箱，用于安全保管和运输测振仪。

外部尺寸（长 x 宽 x 高）：61.9 x 49.2 x 22.3 厘米
