La gamme Nova :
le vibromètre laser SWIR numérique à faisceau libre

Détectez presque tous les types de vibrations grâce à notre système robuste et insensible aux propriétés de surface.

Téléchargez la fiche technique appropriée et notre nouvelle brochure :

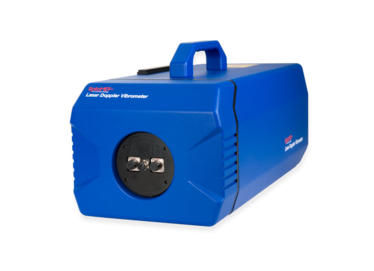

Das Bild präsentiert den Nova Infrarot Laser Vibrometer der Nova-Serie, welches einen kompletten Korpus in blau hat, ein leistungsstarkes Gerät für präzise Messungen auf dunklen Oberflächen, biologischem Gewebe und über große Entfernungen.

Nova Linsen — Vier Linsen die für den Nova Infrarot Laser Vibrometer eingesetzt werden können. Diese unterscheiden sich in Größe aber vor allem spielt der Abstand zum Messobjekt eine große Rolle.

Nova Infrarot Laser Vibrometer Rückseite — Auf der Rückseite des Vibrometers ist ein Display als auch Einstellungsmöglichkeiten des Lasers erkennbar. Zudem gibt es mehrere Anschlüsse um das Gerät mit anderen Geräten zu verbinden.

Laser Vibrometer Anschlüsse — Verschiedene Anschluss- & Einstellungsmöglichkeiten. Hier gibt es die Analogen Anschlüsse Displacment (Verschiebung), Velocity (Geschwindigkeit) und Accleration (Beschleunigung). Durch Anschluss der dafür vorgesehenen Kabel, werden die entsprechenden Daten übermittelt. Der Ethernet-Anschluss übermittelt all diese Daten digital. Des weiteren können hier auch die Meesbereiche des Vibrometers festgelegt werden.

Mesures sur des surfaces sombres et rugueuses et sur des objets en rotation

La gamme Nova regroupe des vibromètres laser Doppler (LDV) numériques modernes à faisceau libre qui fonctionnent avec un laser de mesure SWIR (infrarouge à ondes courtes ; SWIR). Si le moindre décibel de l’intensité du signal compte, ou si une plage dynamique exceptionnelle est nécessaire, la gamme Nova est la solution optimale. Parmi les applications courantes figurent les structures qui réfléchissent mal la lumière visible, telles que les surfaces sombres et rugueuses ou les tissus biologiques. Même pour les mesures à des distances importantes, notamment dans le secteur du bâtiment, ou sur des surfaces incandescentes comme les aubes de turbines dans la construction aéronautique et spatiale ou la construction automobile et d'installations industrielles, l’intensité du signal joue un rôle crucial.

Les mesures sur des plaques en composite de carbone ou d'autres matériaux non coopératifs sont tout aussi simples à réaliser que les mesures à des distances de plus de 200 m, sans qu'il soit nécessaire de traiter la surface de l'objet à mesurer.

La vibrométrie laser infrarouge : des mesures sur toutes les surfaces!

La source laser infrarouge à ondes courtes (SWIR) intégrée à la gamme Nova permet d’effectuer des mesures sans avoir à traiter les surfaces, même les plus complexes, avec un rapport signal sur bruit (SNR) élevé, qu’il s’agisse d'un support noir profond, de métal chauffé à blanc ou de verre.

Une puissance laser supérieure

La longueur d’ondes utilisée de 1 550 nm délivre une puissance de sortie jusqu’à 10 mW, décuplée par rapport aux systèmes HeNe. Néanmoins, la sécurité des yeux est maximale avec la classe de protection laser 1.

Des photodétecteurs performants

Les photodétecteurs de cet intervalle de longueurs d'onde affichent un rendement de plus de 98 %. Associés à la puissance laser supérieure, il en résulte un niveau de signal supérieur de 20 dB à celui des vibromètres laser Doppler usuels.

Stabilité

Avec un mode laser longitudinal unique, la sensibilité n’est pas soumise aux variations de la distance de mesure. La disponibilité opérationnelle immédiate après la mise en marche de l'appareil et la stabilité face aux variations de la température ambiante constituent d'autres caractéristiques avantageuses.

Les avantages des vibromètres Optomet

Les autres propriétés communes à tous les systèmes de vibrométrie d’Optomet, telles que le traitement numérique constant du signal, la portabilité réelle ou le matériel et les logiciels intuitifs, sont décrites plus en détail dans la présentation des produits.

Optomet - Vibrométrie Laser Doppler

Caractéristiques des vibromètres laser de la gamme Nova

Mesure des vibrations sans contact jusqu’à 25 MHz
Traitement numérique du signal en continu
15 plages de mesures de vitesse, 19 plages de mesures de déplacement et 15 plages de mesures d’accélération
Vitesses des vibrations jusqu'à 30 m/s
Résolution max. inférieure à 100 femtomètres
Décodeur extensible et modifiable par Internet
Niveau de signal élevé par laser SWIR, quelle que soit la distance de travail
Laser de ciblage vert coaxial
Sorties numérique et analogique
Design tout-en-un compact et mobile
Manipulation intuitive
Puissance absorbée moindre

Caractéristiques techniques

Une liste détaillée de toutes les caractéristiques techniques du vibromètre, notamment de toutes les fonctions matérielles et logicielles, figure dans la fiche technique du vibromètre correspondant, sous Assistance & Fiches techniques.

Catégorie	Propriétés
Source laser	Laser SWIR
Longueur d’onde laser	Laser de mesure: 1550 nm
	Laser de ciblage: 510-530 nm
Classe de protection laser	Laser de mesure: Puissance de sortie: <10 mW, classe 1
	Laser de ciblage: Puissance de sortie: <1 mW, classe 2
Valeur de mesure	Vitesse, déplacement, accélération
Largeur de bande de fréquences	CC jusqu’à 25 MHz
Vitesse max. mesurable	25 m/s
Signal de sortie (numérique)	Gigabit Ethernet / Wi-Fi
Signal de sortie (analogique)	Douille BNC standard
Traitement du signal	Numérique (Optomet UltraDSP)
Affichage	Écran tactile couleur 3,5" + bargraphe 20 segments LED
Saisie	Écran tactile, boutons rotatifs avec touche, interrupteur à clé (alimentation)
Dimensions	Longueur x largeur × Hauteur (sans poignée ni objectif) : 380 x 180 x 148 mm
Poids	env. 8 kg
Alimentation	110 -240V CA (50-60Hz) ou 12V CC
Consommation d'énergie	27 watts
Plage de température	0 °C à 40 °C

Logiciel de mesure et d’analyse du vibromètre laser

Logiciel d'analyse du vibromètre monopoints

Logiciel OptoGUI

OptoGUI est un programme de mesure et d’analyse complet et intuitif pour les mesures de vibration monopoints. La commande à distance, la collecte et l’analyse de données sont exclusivement numériques via une connexion Gigabit Ethernet. Cliquez ici pour obtenir des informations détaillées sur OptoGUI.

Décodeurs numériques disponibles

Un large choix de décodeurs performants en temps réel sont disponibles pour évaluer les signaux de mesures interférométriques. La technologie UltraDSP d’Optomet permet de mesurer des fréquences jusqu’à 25 MHz et des vitesses de vibrations jusqu’à 25 m/s avec la gamme Nova. Les déplacements peuvent afficher une résolution inférieure à 100 fm. Tous les vibromètres disposent d'un décodeur de vitesse, les décodeurs de déplacement et d’accélération sont en option. Les nombreuses plages de mesure dont dispose chaque décodeur garantissent que les mesures sont toujours effectuées avec la sensibilité optimale.

Les décodeurs peuvent être facilement rééquipés ou complétés. Démarrez avec un système de base et adaptez les capacités de l’appareil de mesure si nécessaire. Il n'est pas nécessaire d'envoyer l'appareil, votre production ou vos projets de recherche ne doivent pas attendre. Le tableau ci-dessous vous donne un aperçu des configurations possibles. Nous nous ferons un plaisir de vous conseiller dans le choix du décodeur adapté à votre projet de mesure.

Start

Nom du décodeur	Nombres des plages mesures	Vitesse max. mesurable	Fréquence	Commentaire
Velocity Decoder D-VD-0N	7	2.5 m/s	CC - 100 kHz	indispensable
Displacement Decoder D-DD-0N	19			optionnel
Acceleration Decoder D-AD-0N	7			optionnel

Basis

Nom du décodeur	Nombres des plages mesures	Vitesse max. mesurable	Fréquence	Commentaire
Velocity Decoder D-VD-1N	8	5 m/s	CC - 500 kHz	indispensable
Displacement Decoder D-DD-1N	19			optionnel
Acceleration Decoder D-AD-1N	8			optionnel

Sense

Nom du décodeur	Nombres des plages mesures	Vitesse max. mesurable	Fréquence	Commentaire
Velocity Decoder D-VD-2N	11	5 m/s	CC - 1 MHz	indispensable
Displacement Decoder D-DD-2N	19			optionnel
Acceleration Decoder D-AD-2N	11			optionnel

Sense Remote

Nom du décodeur	Nombres des plages mesures	Vitesse max. mesurable	Fréquence	Commentaire
Velocity Decoder D-VD-2N-R	11	5 m/s	CC - 25 kHz	indispensable
Displacement Decoder D-DD-2N-R	19			optionnel
Acceleration Decoder D-AD-2N-R	11			optionnel

Sense Speed

Nom du décodeur	Nombres des plages mesures	Vitesse max. mesurable	Fréquence	Commentaire
Velocity Decoder D-VD-2N-12	12	12 m/s	CC - 1 MHz	indispensable
Displacement Decoder D-DD-2N-12	19			optionnel
Acceleration Decoder D-AD-2N-12	12			optionnel

Speed

Nom du décodeur	Nombres des plages mesures	Vitesse max. mesurable	Fréquence	Commentaire
Velocity Decoder D-VD-3N-12	9	12 m/s	CC - 2,5 MHz	indispensable
Displacement Decoder D-DD-3N-12	19			optionnel
Acceleration Decoder D-AD-3N-12	9			optionnel

High Speed

Nom du décodeur	Nombres des plages mesures	Vitesse max. mesurable	Fréquence	Commentaire
Velocity Decoder D-VD-3N	11	25 m/s	CC - 2,5 MHz	indispensable
Displacement Decoder D-DD-3N	19			optionnel
Acceleration Decoder D-AD-3N	11			optionnel

Ultra High Speed

Nom du décodeur	Nombres des plages mesures	Vitesse max. mesurable	Fréquence	Commentaire
Velocity Decoder D-VD-3N-30	12	30 m/s	CC - 2,5 MHz	indispensable
Displacement Decoder D-DD-3N-30	19			optionnel
Acceleration Decoder D-AD-3N-30	12			optionnel

High Frequency

Nom du décodeur	Nombres des plages mesures	Vitesse max. mesurable	Fréquence	Commentaire
Velocity Decoder D-VD-4N	9	12 m/s	CC - 10 MHz	indispensable
Displacement Decoder D-DD-4N	19			optionnel
Acceleration Decoder D-AD-4N	11			optionnel

Master

Nom du décodeur	Nombres des plages mesures	Vitesse max. mesurable	Fréquence	Commentaire
Velocity Decoder D-VD-5N	14	25 m/s	CC- 10 MHz	indispensable
Displacement Decoder D-DD-5N	19			optionnel
Acceleration Decoder D-AD-5N	14			optionnel

Master+

Nom du décodeur	Nombres des plages mesures	Vitesse max. mesurable	Fréquence	Commentaire
Velocity Decoder D-VD-5N-25	14	25 m/s	CC- 25 MHz	indispensable
Displacement Decoder D-DD-5N-25	19			optionnel
Acceleration Decoder D-AD-5N-25	14			optionnel

Master++

Nom du décodeur	Nombres des plages mesures	Vitesse max. mesurable	Fréquence	Commentaire
Velocity Decoder D-VD-5N-30	15	30 m/s	CC- 25 MHz	indispensable
Displacement Decoder D-DD-5N-30	19			optionnel
Acceleration Decoder D-AD-5N-30	15			optionnel

Objectifs disponibles

Il existe plusieurs objectifs spécialement adaptés à la gamme Nova. Optez pour l'optique adaptée en fonction de la distance de travail, de la réflectivité de la surface à mesurer ou de la taille du point focal. Les objectifs peuvent être changés en toute simplicité par une baïonnette, comme c’est généralement le cas avec les appareils photo reflex.

Le tableau ci-dessous vous donne un aperçu des configurations possibles. Nous nous ferons un plaisir de vous conseiller dans le choix de l'objectif adapté à votre projet de mesure.

Objectif interchangeable à courte portée

Distance de travail : 6 mm ... 5 m
Mise au point auto, mise au point à distance, mise au point manuelle
Diamètre focal (usuel) 25 µm pour 6 mm

Objectif interchangeable à moyenne portée

Distance de travail : 125 mm ... 10 m
Mise au point auto, mise au point à distance, mise au point manuelle
Diamètre focal (usuel) : 43 µm pour 125 mm

Objectif interchangeable à longue portée

Distance de travail : 450 mm ... 100 m
Mise au point auto, mise au point à distance, mise au point manuelle
Diamètre focal (usuel) 67 µm pour 450 mm

Objectif interchangeable à ultra longue portée

Distance de travail : 2300 mm ... 200 m
Mise au point auto, mise au point à distance, mise au point manuelle
Diamètre focal (usuel) 245 µm pour 2300 mm

Fiche technique et informations concernant la vibrométrie laser

Accessoires

Coffret de transport du vibromètre

Coffret stable et étanche pour le rangement et le transport en toute sécurité du vibromètre.

Dimensions extérieures (L x l x H) : 61,9 x 49,2 x 22,3 cm

Sac de transport

Sac de transport compact et léger pour les mesures en extérieur.

Lunette de visée

Pour les mesures à une distance plus élevée, une lunette de visée facilite la recherche du point de mesure. La lunette de visée est fixée à l’appareil de mesure sur un rail.
