SMART 3D-Scan.
Сканирующий виброметр с тремя синхронизированными лазерными головками для трехмерного анализа вибраций по всей поверхности объекта.
Будущее трехмерного анализа вибраций
Получайте данные о трехмерных вибрациях по всей поверхности для точного анализа любых реальных объектов испытаний.

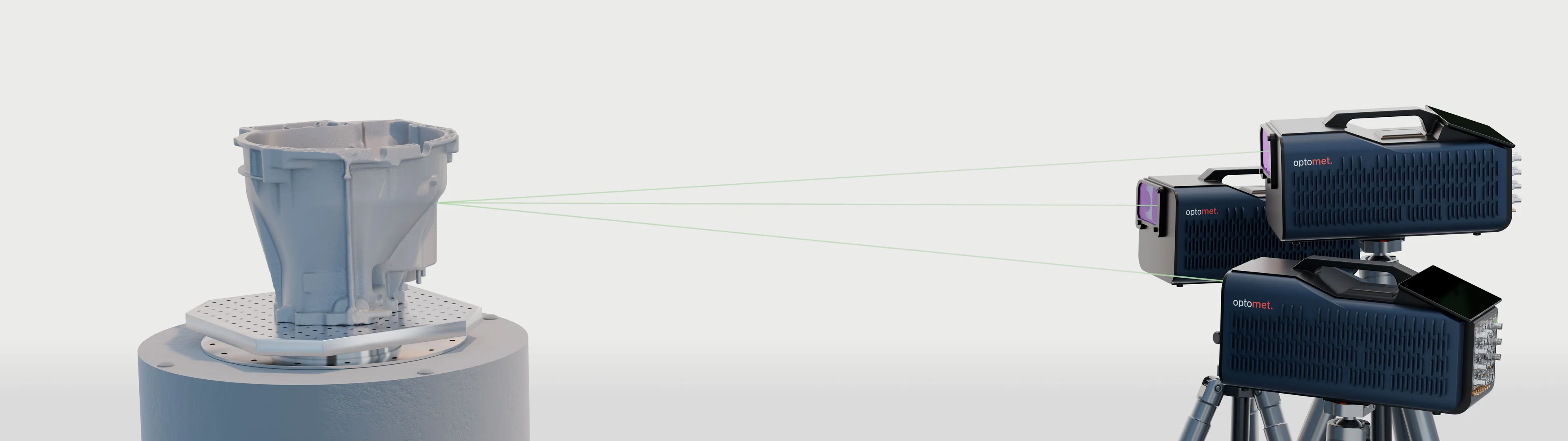

Система SMART Scanning System регистрирует точные данные о вибрациях в трех измерениях с помощью трех синхронизированных виброметров и предоставляет широкие возможности анализа. Более 30 опорных каналов и 24 канала генератора сигналов, современные интерфейсы подключения и интуитивно понятное управление объединены в компактном корпусе.
01
Интеллектуальная 3D-калибровка и интуитивно понятное управление
Упростите выполнение сложных измерительных задач благодаря автоматической калибровке и интуитивно понятному управлению. Наша система SMART Scanning System сокращает время настройки и снижает вероятность ошибок, обеспечивая надежные и стабильные результаты каждого измерения.
02
Сверхточные синхронизированные измерения
Получайте сверхточные синхронизированные измерения благодаря нашей передовой технологии. Расширенные функции виброметра обеспечивают высокую точность данных, позволяя получать ценную информацию для широкого спектра задач в области инженерии, материаловедения и не только.
03
Гибкие измерительные конфигурации
Наша система SMART Scanning System отличается непревзойденной универсальностью: ее можно использовать как полноценную систему 3D-сканирования или как три независимых сканирующих виброметра. Такая гибкость позволяет создавать индивидуальные измерительные конфигурации для широкого спектра задач и получать данные, точно соответствующие вашим требованиям.
04
Сконфигурируйте ваш SMART 3D-Scan
Составьте свой лазерный виброметр из серийного оснащения и опций.
Полоса частот
Выберите один уровеньРасширения
Множественный выборДиапазон скоростей
Выберите один уровеньРасширения
Множественный выборИзмеряемые величины
Множественный выбор05
Технические характеристики
- Измеряемые величины
- Скорость, перемещение, ускорение
- Частотный диапазон
- От DC до 50 MHz Свободно настраиваемый фильтр нижних частот для сигналов скорости, перемещения и ускорения
- Макс. скорость
- 50 m/s
- Диапазоны измерений
- Свободно настраиваемые пределы диапазона измерений: от 1 mm/s до 50 m/s для скорости; от 10 nm до 100 m для перемещения; от 10 m/s² до 100 млн m/s² для ускорения
- Обработка сигналов
- Цифровой (на базе FPGA)
- Фильтр
- Фильтры нижних частот, определяемые выбранным частотным диапазоном; свободно настраиваемый фильтр верхних частот для перемещения; следящий фильтр: вкл. / выкл.
- Пользовательский интерфейс
- 7-дюймовый сенсорный экран Full HD+ с пиковой яркостью 1000 нит
- Размеры
- Длина × ширина × высота (без ручки): 365 × 194 × 196 mm
- Вес
- ~ 8,9 kg
- Электропитание
- 100–240 V AC (50–60 Hz) или 12 V DC
- Портативность
- Удобная конструкция «все в одном» для беспроблемной транспортировки и простой установки
- Интервал калибровки
- Каждые 24 месяца (рекомендуется)
- Спецификации системы 3D-сканирования
- - 3 полнофункциональных сканирующих виброметра, каждый из которых оснащен камерой 4K, несколькими опорными входами и функцией генератора сигналов - По-настоящему компактная система трехмерного анализа вибраций, не требующая дополнительного оборудования для сбора данных, генерации или обработки сигналов. - Все необходимые кабели для трехмерных сканирующих измерений — заменяемые пользователем и доступные у местных поставщиков - Простое широкополосное подключение по Ethernet к ПК с нашим универсальным программным обеспечением для сканирования SMART Lab - SMART Lab можно установить на любой современный ПК с Windows 10 или более поздней версией. Если потребуется более высокая производительность, достаточно модернизировать ПК - Каждый сканирующий виброметр может независимо работать в режиме кругового сканирования объекта на 360° - В дальнейшем систему трехмерного сканирования можно дополнить сканирующими виброметрами, превратив ее в многоточечную систему лазерной доплеровской виброметрии - Высококачественный комплект штативов для удобной установки системы трехмерного сканирования в различных условиях - Действительно портативная система: все компоненты системы трехмерного сканирования помещаются в три компактных транспортировочных кейса для виброметров и три сумки для штативов - Полностью цифровой тракт обработки сигнала от DC до 8 MHz — без ограничений, зависящих от частоты измеряемых сигналов - Высокоточная синхронизация для оптимальных результатов в любых условиях
- Угол сканирования
- 50° x 40°, разрешение менее 0,001°, стабильность выше 0,001°/ч
- Макс. точек сканирования/с
- 30
- Камера
- - 4 K 2160p, 40-кратный гибридный зум (эквивалент 1080p), 20-кратный оптический зум - Горизонтальный угол обзора: от 63,7° (широкоугольное положение) до 3,2°, установка без драйверов
- Размер образца
- Мин. < 1 mm², макс. > 10 m²
- Рабочее расстояние
- - Изменяемое рабочее расстояние от 250 mm до 100 m - С коаксиальным модулем: от 111 mm до 1 m - С Close-Up Unit: от менее 6,5 mm до 54 mm
- Длина волны лазера
- Измерительный лазер: 1550 nm, лазер наведения: 510-530 nm
- Класс лазерной безопасности
- Измерительный лазер
- Выходная мощность: <10 mW, класс 1
- Лазер наведения
- Выходная мощность: <1 mW, класс 2
- Объектив
- Камера дальнего действия, фокусное расстояние 100 mm
- Оптика
- Автоматическая и ручная фокусировка
- Рабочая температура
- От -10 °C до 40 °C
- Температура хранения
- от -10 °C до 65 °C
- Относительная влажность воздуха
- Макс. 80 %, без конденсации
- Дистанционное управление
- - Одновременное подключение нескольких виброметров и управление ими для опорных, многоточечных и 3D-измерений вибрации
- Измерительная установка
- - Автоматическая или ручная калибровка перемещения лазера по изображению с камеры - Выбор областей измерения на основе загруженных 3D-моделей и автоматическое создание узлов сетки
- Сбор данных
- - Удобный доступ ко всем данным в едином программном обеспечении — от виброметров до нескольких опорных датчиков - Многоканальный генератор сигналов произвольной формы для создания предустановленных сигналов (синусоидальный сигнал, синусоидальная развертка, прямоугольный сигнал, случайный сигнал и т. д.) или пользовательских сигналов из импортированных файлов .csv или .wav - Анализ и улучшение сигналов в реальном времени на основе отслеживания спеклов и интеллектуального усреднения
- Анализ измерений
- - Расчёт различных частотных функций: FRF, FFT, автоспектр, взаимный спектр, когерентность - 3D-анимация форм колебаний на заданных пользователем частотах на основе данных FRF и FFT - Полностью настраиваемые параметры отображения, включая цветовые карты, углы обзора, текстурированные поверхности и т. д.
- Импорт/экспорт данных
- - Многопоточный экспорт данных ODS, временных данных, геометрических данных, всех частотных функций и данных опорных каналов в Universal File Format (.uff), Hierarchical Data Format (.hdf5) и формат файлов MATLAB® (.mat) - Экспорт анимаций временных данных (распространение волн) и выбранных форм колебаний в виде видеофайла высокого разрешения (до 4K)
- Программные опции
- Анализ во временной области и анимация для визуализации распространения колебаний (стандартная комплектация) Модальный анализ для исследования динамических характеристик испытуемого объекта (опция) Базовая поддержка программного обеспечения: обновления ПО в течение 2 лет включены (стандартная комплектация) Расширенная поддержка программного обеспечения: обновления ПО ещё в течение 2 лет (опция)
- Частотные опции
- Frequency 250 kHz — измерение частот до 250 kHz с охватом всего акустического диапазона и за его пределами (стандартная комплектация) Frequency 5 MHz — измерение частот до 5 MHz (опция) Frequency 15 MHz — измерение частот до 15 MHz (опция) Frequency 25 MHz — измерение частот до 25 MHz (опция) Frequency 35 MHz — измерение частот до 35 MHz (опция) Frequency 50 MHz — измерение частот до 50 MHz, на пределе современных технологических возможностей (опция) Расширение частотного диапазона M — увеличение верхнего предела частоты для любой конфигурации на 500 kHz (опция) Расширение частотного диапазона L — увеличение верхнего предела частоты для любой конфигурации на 1 MHz (опция) Расширение частотного диапазона XL — увеличение верхнего предела частоты для любой конфигурации на 5 MHz (опция)
- Опции скорости
- Basis — плавная настройка диапазона измерения скорости от 10 mm/s до 15 m/s (стандартная комплектация) High Speed — измерение скорости до 25 m/s (опция) Master — измерение скорости до 50 m/s (опция) Ultra — измеряйте скорости до 50 m/s и получите доступ к обновлению High Resolution с минимальным диапазоном измерения скорости 1 mm/s (опция) Обновление High Resolution — минимальный диапазон измерения скорости 1 mm/s (опция) Обновление скорости M — увеличение максимальной скорости любой скоростной опции на 2,5 m/s (опция)
- Опции измеряемых величин
- Скорость — измерение виброскорости (стандартная комплектация) Перемещение — измерение виброперемещения с плавно регулируемыми диапазонами от 10 nm до 100 m (опция) Ускорение — измерение виброускорения с плавно регулируемыми диапазонами от 10 m/s² до 100 млн m/s² (опция)
06
Входы и выходы
Аналоговые сигнальные выходы (BNC)
Сигнальные входы LEMO (12 каналов)
Высокочастотные сигнальные входы BNC (до 50 MHz)
Кнопка питания
Оптический коммуникационный порт
Порт Ethernet: для обмена данными и связи с устройствами
Порт USB (Typ-A)
Вход питания
Порт USB (Typ-C)
Порт Ethernet: для обмена данными и связи с устройствами
Разъём для антенны GNSS
Разъёмы SMB 10 MHz
Многофункциональные разъёмы SMB
Токовый выход
Оптоволоконный разъём (LC-Duplex)
07
Штатив с жидкостной головкой
ОпцияТочно выравнивайте ваш виброметр с помощью высококачественных штативов от Manfrotto
Транспортный кейс для сканирующего виброметра
СтандартТранспортный кейс для сканирующего виброметра Прочный и водонепроницаемый кейс Peli для безопасного хранения и транспортировки виброметра Внешние размеры (Д x Ш x В): 62,5 x 49 x 35 см
Транспортная сумка
ОпцияКомпактная и легкая транспортная сумка для измерений на открытом воздухе
Набор зеркал
ОпцияНабор зеркал (O) Позволяет проводить бесконтактные измерения вибраций даже в труднодоступных местах. Набор зеркал включает 4 зеркала с передней поверхностью.
Кольцевой светильник
ОпцияДля освещения малых тестовых объектов. Требуется блок для макросъемки.
Коаксиальный блок
ОпцияВыравнивает оптические оси измерительного лазера и камеры
Блок крупного плана
ОпцияДля измерений малых объектов с расстояниями в миллиметровом диапазоне
Защитное окно
СтандартЗащищает сканирующий блок от пыли, ветра и акустического возбуждения при высоких уровнях звукового давления
ИК-детекторная карта
СтандартПреобразование невидимого инфракрасного света в видимую световую точку
08
Программное обеспечение SMART Lab
Программное обеспечение для измерений всей серии SMART: синхронизированный сбор данных, анализ во временной и частотной областях и измерения на 3D-модели.
Программное обеспечение SMART Lab: одно ПО для всех устройств
Используйте программное обеспечение SMART Lab со всеми устройствами серии SMART, чтобы раскрыть их полный потенциал. Синхронизированные данные с различных устройств обрабатываются одновременно, что обеспечивает непревзойденную гибкость для ваших измерительных установок.
Измерения с поддержкой 3D-моделей
Легко измеряйте сложные структуры с помощью интеллектуальной калибровки и простого создания точек измерения. Полностью автоматический процесс калибровки экономит время и средства. Впечатляющие визуализации вибраций сложных структур создаются благодаря бесшовной анимации измерительных данных на 3D-моделях.
Расширенный сбор и анализ данных
Данные времени и частоты могут анализироваться в реальном времени одновременно, даже во время проведения измерения. Это позволяет проверять настройки уже в начале процесса измерения и получать более быстрые и надежные результаты.
09
Сопутствующие продукты
SMART Scanning: точность трехмерных измерений вибрации
SMART 3D-Scan выводит бесконтактные измерения вибрации за рамки одномерной регистрации вдоль оси лазерного луча, обеспечивая полноценный трехмерный анализ. Три полнофункциональных, точно синхронизированных сканирующих лазерных доплеровских виброметра работают как единая измерительная система и с высочайшей точностью регистрируют колебательное движение во всех трех пространственных направлениях.
Это уникальное решение предоставляет инженерам, исследователям и разработчикам комплексный инструмент для анализа вибрации и визуализации сложных конструкций. Благодаря более чем 30 опорным каналам и 24 каналам генератора сигналов SMART Scanning System является первым трехмерным сканирующим виброметром, объединяющим все функции в единой системе SMART.
Благодаря удобному подключению через WiFi, Bluetooth и USB, универсальному 7-дюймовому сенсорному дисплею и интуитивно понятному комплексному программному решению SMART Scanning System — идеальный выбор для задач, требующих точных и полных данных.
Ключевые особенности системы SMART 3D Scan
- Высокоточная обработка данных: Благодаря обработке сигналов на базе FPGA и цифровому тракту от DC до 8 MHz надежно регистрируются даже самые малые колебания.
- Широкие возможности измерения: Система измеряет скорость, ускорение и перемещение в свободно настраиваемых диапазонах от 10 nm до 5 m.
- Компактность и мобильность: Конструкция «всё в одном» в сочетании с прочными системными кейсами обеспечивает быстрое и гибкое применение в самых разных условиях измерений.
SMART 3D Scan — универсальная система, применяемая в таких отраслях, как:
- Автомобильная промышленность: Испытание компонентов автомобилей для улучшения характеристик NVH.
- Авиационная и космическая промышленность: Детальный модальный анализ и оптимизация конструкций.
- Материаловедение: Визуализация и анализ динамических свойств материалов.
Интуитивно понятное программное обеспечение SMART-Lab
Die SMART Lab предлагает удобный интерфейс для управления, сбора и анализа данных. Ключевые функции:
- Выбор областей измерения на основе CAD и создание трехмерных измерительных сеток.
- Визуализация форм колебаний при эксплуатации (ODS) и частотных спектров в реальном времени.
- Автоматическая или ручная лазерная калибровка системы для достижения максимальной точности.
Преимущества трехмерного анализа колебаний
SMART 3D Scan упрощает сложные измерительные процессы благодаря следующим возможностям:
- Трехмерные данные измерений: Регистрация колебаний по направлениям x, y и z.
- Синхронная регистрация: Одновременно можно анализировать до 36 опорных каналов.
- Высокая гибкость: Диапазоны измерений и точки сканирования можно точно адаптировать к конкретным требованиям.
- Удобное подключение: Интерфейсы Ethernet и USB, а также поддержка Wi-Fi обеспечивают простую передачу данных.
Возможности расширения и готовность к будущим задачам
SMART 3D Scan разработан с учетом будущих требований и может также использоваться в качестве системы измерения вибраций с охватом 360° для измерений Full-Body. Благодаря высокой модульности систему можно дополнить другими устройствами SMART и модернизировать в соответствии с растущими требованиями.
Измерение вибраций в науке, разработках и промышленности — Optomet предложит решение, соответствующее вашим задачам.
