レーザードップラー振動計.
- 非接触計測：
質量を付加せず、測定対象にも影響を与えないため、繊細な微細構造や高速動作するコンポーネントに最適です。 - 高分解能と広い周波数範囲：
変位分解能は最大50 fm、周波数帯域幅はDC～50 MHz。 - 幅広い適用範囲：
測定対象のサイズは< 1 mm²～> 10 m²に対応。微細構造から大型産業部品まで測定できます。 - ダイレクトな可視化とシステム統合：
データ解析にはSMART Labソフトウェアを使用し、接続にはEthernet（1-10 Gbit/s）、USB、光インターフェースを利用できます。
従来の接触式センサでは対応できない領域へ
従来の振動センサである加速度センサは、接着剤、ねじ、磁石などを使って測定対象物に直接取り付ける必要があります。この機械的な結合により、試験体の振動特性が変化します。特に軽量、繊細、または小型の構造物では顕著です.
取り付けと配線が測定品質に及ぼす影響
取り付けにも多大な手間がかかります。配線、接着層、位置決め誤差によって、測定結果がさらに歪められる可能性があります。
従来型センサの主なデメリット：
- 質量の影響： 付加質量によって固有振動数が変化します。
- 煩雑な取り付け作業： 接着、位置調整、乾燥、ケーブル配線が必要です。
- 測定規模の拡張に伴う負担： 測定点が増えるほど、取り付け作業の負担が大幅に増加します。
- 用途上の制約： 高温、移動中、またはアクセスが困難な対象物の測定はほぼ不可能です。
- 分解能の制約： 多くの場合、マイクロメートル領域にとどまり、周波数帯域も狭くなります。

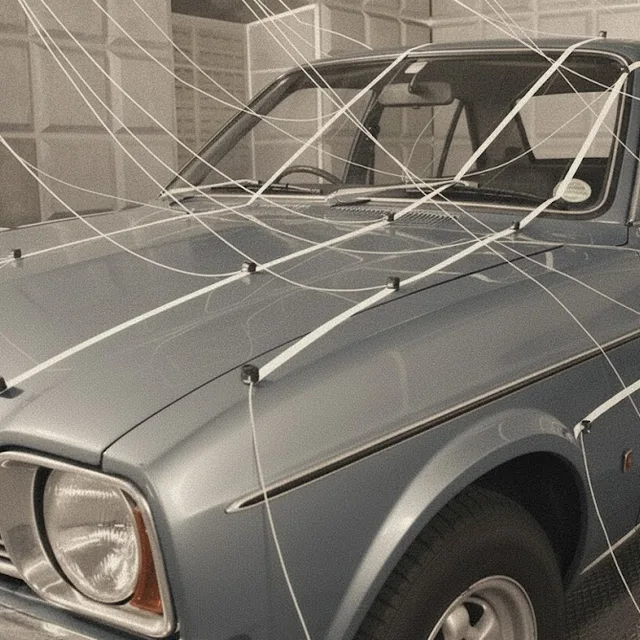

接触式センサは、特に軽量または繊細な部品の振動特性に影響を与えます。
レーザ振動計：対象物に影響を与えない高精度測定
レーザドップラ振動計（LDV）は、非接触で測定します。つまり、付加質量も配線も不要で、振動特性に影響を与えません.
レーザが表面の振動速度をドップラー効果によって検出し、繊細な部品、高温の部品、移動中の部品でも、高精度かつ再現性の高い測定結果を提供します。
非接触測定のメリット：
- 物理的な接触が不要 — 試験体に影響を与えません。
- 高分解能： 50 Femtometer（原子直径の約1/2 000）までの変位を検出します。
- 高い空間分解能（Spatial Resolution）： 微細な構造でも局所的な振動を高精度に捉えます。
- 広い周波数範囲： DC … 50 MHz（SMARTシリーズ）、最大25 MHz（CLASSICシリーズ）。
- 迅速で再現性の高い測定結果を最小限のセットアップ作業で実現。
- データ収集・可視化機能を統合とSMART Lab.

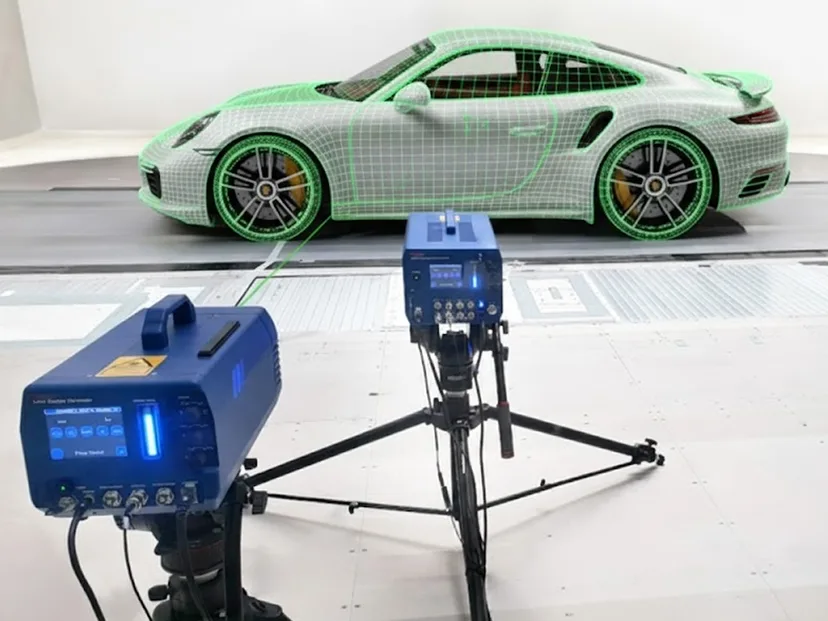

レーザドップラ振動計測なら、測定対象に影響を与えることなく、非接触で高精度な測定データを取得できます。
接触式測定と非接触振動測定の比較
 |  | |
|---|---|---|
| 測定対象への影響 | 付加質量により固有振動数と減衰特性が変化 | 測定対象への影響なし |
| セットアップと取り扱い | 接着、ねじ固定、または配線が必要 | センサを取り付けることなく、迅速な非接触セットアップが可能。加速度センサ（基準センサ）も追加接続可能 |
| 測定範囲 | 通常は数 kHz まで、特殊タイプは数十 kHz まで | DC … 50 MHz（SMARTシリーズ）、最大25 MHz（CLASSICシリーズ） |
| 変位分解能 | 変位を直接測定するものではなく、二重積分により結果は周波数、ドリフト、ノイズの影響を受けます。 | 最大 50 fm（原子直径の約 1/2,000） |
| 信号処理 | 外部DAQまたは解析ハードウェアが必要 | データ収集、信号処理、可視化機能を統合（SMART Lab）。 |
Optomet SMARTシリーズ
振動測定を新たな次元へ
このSMARTシリーズは、最先端のレーザドップラ振動計測技術と包括的なNVH測定技術をコンパクトなシステムに統合しています。

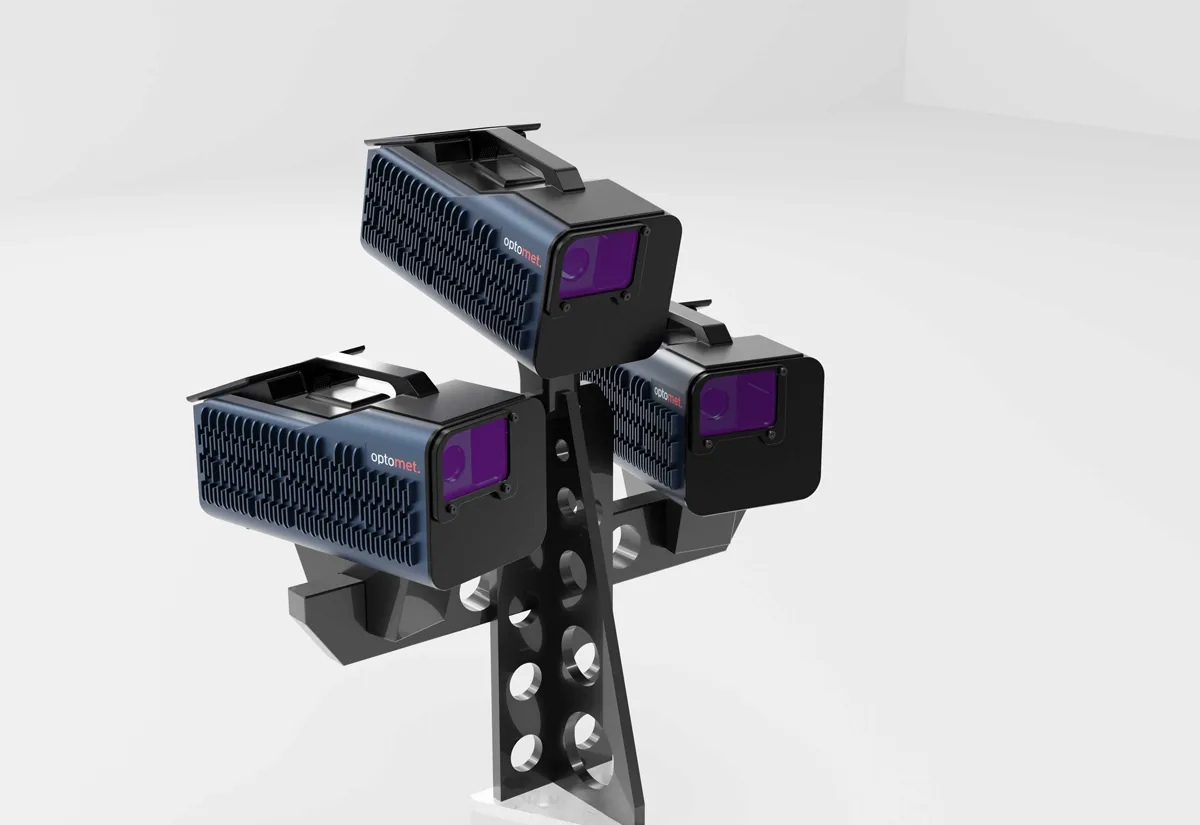

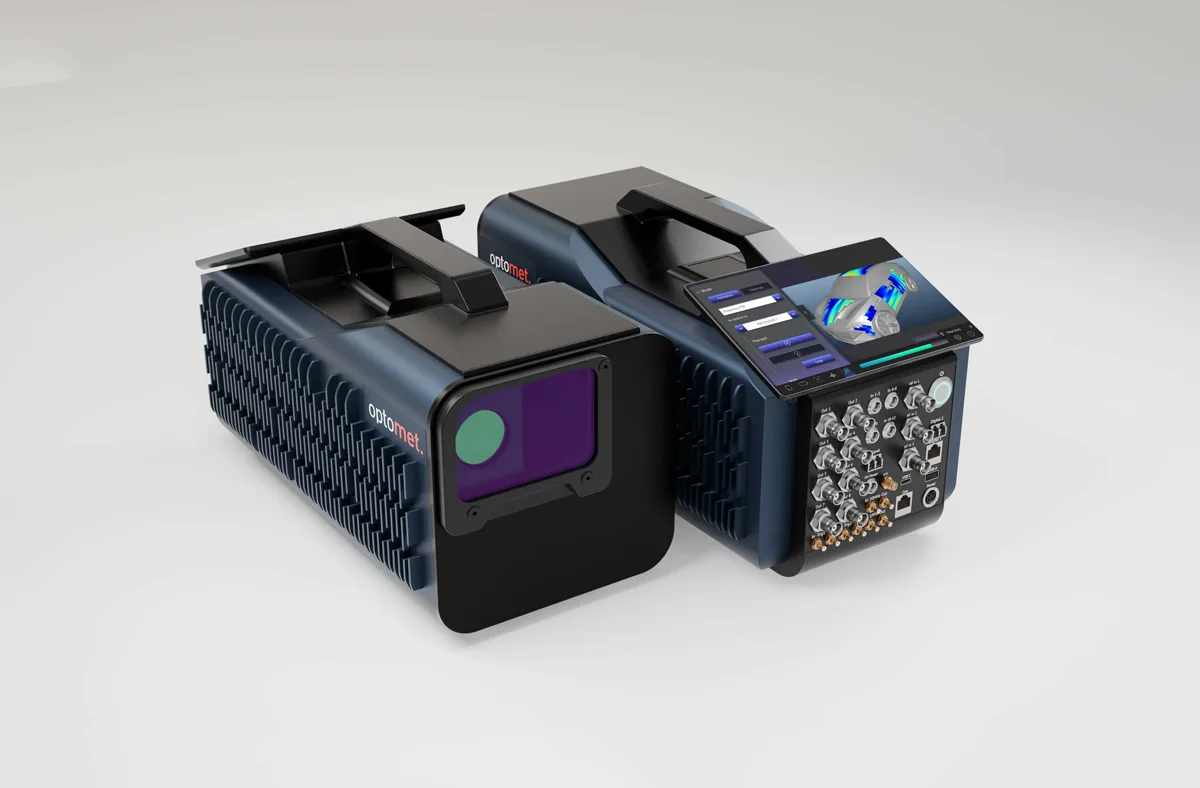

製品ファミリーには、SMART Single+、SMART Scan+、SMART 3D-Scan、SMART Multi-Fiber、SMART 3D-Fiber、SMART Full-Body、およびSMART DAQシステムが含まれ、振動測定、データ解析、可視化に不可欠なすべてのコンポーネントを単一のプラットフォームに統合しています。
モジュール式、高精度、直感的
モジュール設計により、ニーズに合わせた構成が可能です。単一点測定から複雑な3D解析まで柔軟に対応します。インテリジェント機能 測定プロセスを簡素化し、誤差要因を低減するとともに、最高水準の精度を確保します。
Optomet CLASSICシリーズ
実績ある技術による信頼性の高い振動測定
Optometレーザ振動計の CLASSICシリーズ は、成熟した技術により高精度な非接触振動測定を実現します。堅牢な設計、高い測定ダイナミクス、広い周波数帯域を兼ね備え、研究・開発・産業用途に最適です。

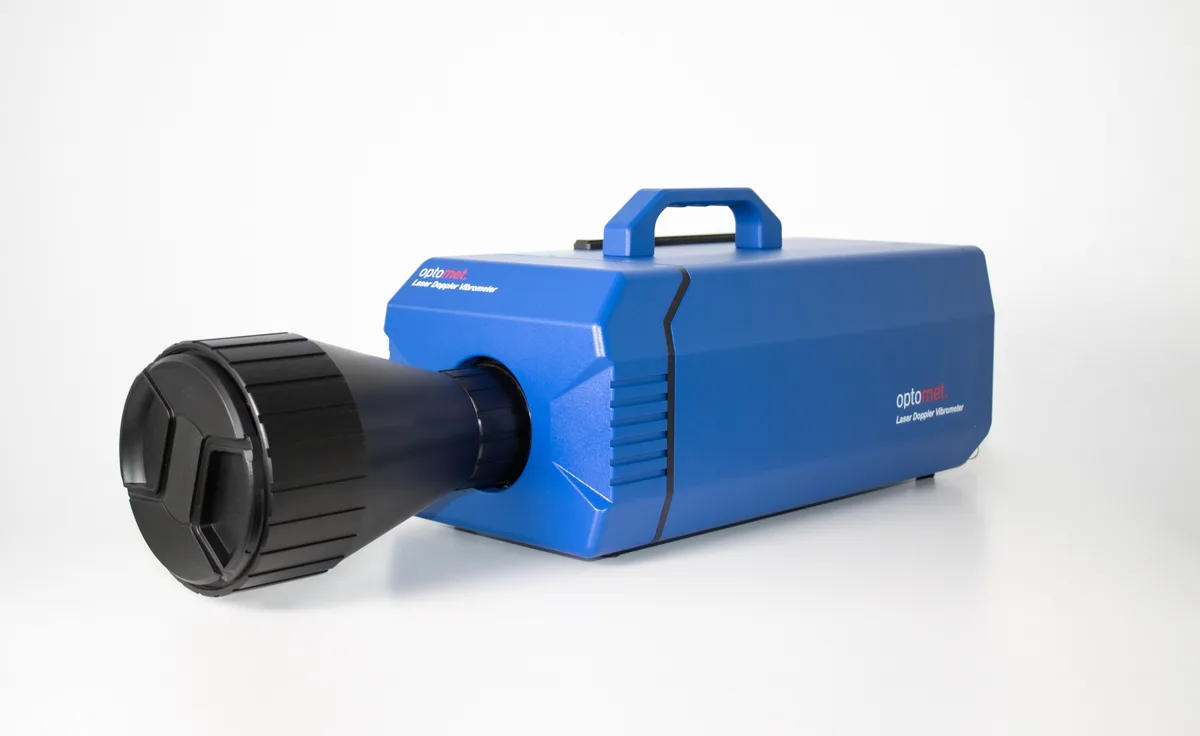

CLASSICシリーズにも最先端のSWIRレーザ技術を採用しており、暗い表面、粗い表面、移動する表面でも信頼性の高い測定が可能です。また、 シングルポイントシステムと光ファイバーシステムに特化したCLASSICシリーズは、可動式スキャンユニットを使用せずに最高水準の精度を実現します。直感的な操作性とデジタル信号処理により、複雑な測定タスクも効率的に実行できます。
コンパクトなシングルポイントシステムから光ファイバーシステムまで、多彩なモデルを取り揃えたCLASSICシリーズは、あらゆる測定環境に適したソリューションを提供します。
あらゆる測定要件に応える最適な振動計
測定タスクに応じて、ポイント測定から3次元振動測定まで、さまざまなタイプの振動計を使用します。
多様な用途に対応するレーザ光源
測定システムの構成に加え、レーザ光源の選択も重要な要素です。Optometでは用途に応じて、可視域の HeNeレーザ、または赤外域の SWIRレーザを採用しています。
