3D振動解析の未来
実際のあらゆる試験対象物を高精度に解析するため、表面全体の3D振動データを取得します。
SMART Scanning Systemは、3台の同期振動計で高精度な3次元振動データを取得し、豊富な解析機能を提供します。30を超えるリファレンスチャンネルと24の信号発生器チャンネルを搭載し、高度な接続性と直感的な操作性をコンパクトな設計に統合しています。
01
インテリジェントな3Dキャリブレーションと直感的な操作性
自動キャリブレーションと直感的な操作により、高度な測定作業を簡素化します。SMART Scanning Systemはセットアップ時間を短縮し、エラーの可能性を低減することで、あらゆる測定において信頼性と一貫性の高い結果を保証します。
02
超高精度の同期測定
最先端技術により、超高精度の同期測定を実現します。振動計の高度な機能が高精度データを確実に取得し、工学、材料科学をはじめとする幅広い分野の用途に有用な知見をもたらします。
03
柔軟な測定構成
SMART Scanning Systemは、完全な3Dスキャニングシステムとしても、3台の独立したスキャニング振動計としても使用でき、比類のない汎用性を発揮します。この柔軟性により、幅広い用途に合わせて測定構成をカスタマイズし、個々の要件に適したデータを取得できます。
04
SMART 3D-Scan をカスタマイズ
標準装備とオプションを組み合わせて、お客様のレーザー振動計を構成いただけます。
周波数帯域幅
1 段階を選択アップグレード
複数選択可速度レンジ
1 段階を選択アップグレード
複数選択可測定量
複数選択可05
技術仕様
- 測定量
- 速度、変位、加速度
- 周波数範囲
- DC～50 MHz 速度、変位、加速度信号に対応する自由設定可能なローパスフィルター
- 最大速度
- 50 m/s
- 測定範囲
- 測定範囲の上限・下限を自由に設定可能：速度は1 mm/s～50 m/s、変位は10 nm～100 m、加速度は10 m/s²～100百万 m/s²
- 信号処理
- デジタル（FPGAベース）
- フィルター
- 選択した周波数範囲で定義されるローパスフィルター、変位用の自由設定可能なハイパスフィルター、トラッキングフィルター：オン / オフ
- ユーザーインターフェース
- ピーク輝度1000 nitsの7インチFull HD+タッチスクリーン
- 寸法
- 長さ × 幅 × 高さ（ハンドルを除く）：365 × 194 × 196 mm
- 重量
- 約8,9 kg
- 電源
- 100 - 240 V AC（50-60 Hz）または12 V DC
- 携帯性
- スムーズな持ち運びと簡単なセットアップを実現する、使いやすいオールインワン設計
- 校正間隔
- 24か月ごと（推奨）
- 3Dスキャニングシステムの仕様
- - 4Kカメラ、複数のリファレンス入力、信号発生器機能をそれぞれ搭載した、フル装備のスキャニング振動計3台 - データ収集、信号生成、信号処理に追加のハードウェアを必要としない、極めてコンパクトな3D振動解析システム - 3Dスキャニング測定に必要なケーブルをすべて付属。ユーザーによる交換が可能で、現地で調達可能 - 多機能スキャンソフトウェアSMART Labを実行するPCへ、広帯域Ethernetで簡単に接続 - SMART Labは、Windows 10以降を搭載した最新のPCにインストール可能。より高い処理性能が必要になった場合も、PCをアップグレードするだけで対応可能 - 各スキャニング振動計は、360°全周スキャンモードで個別に運用可能 - 3Dスキャニングシステムは、後からスキャニング振動計を追加することで、マルチポイント・レーザードップラー振動計システムへ拡張可能 - さまざまな条件下で3Dスキャニングシステムを容易に設置できる、高品質な三脚セット - 優れた可搬性：3Dスキャニングシステム一式を、振動計用のコンパクトな輸送ケース3個と三脚用バッグ3個に収納可能 - DC～8 MHzの完全デジタル信号経路により、測定信号の周波数に起因する制約なし - あらゆる条件下で最良の結果を実現する高精度同期
- スキャン角度
- 50° x 40°、分解能0,001°未満、安定性0,001°/h以上
- 最大スキャンポイント数/秒
- 30
- カメラ
- - 4 K 2160p、40 x ハイブリッドズーム（1080p相当）、20 x 光学ズーム - 水平視野角：63.7°（広角端）～3.2°、ドライバー不要のインストール
- 試料サイズ
- 最小< 1 mm²、最大> 10 m²
- 作業距離
- - 250 mm～100 mの可変作動距離 - 同軸ユニット使用時：111 mm～1 m - Close-Up Unit使用時：6,5 mm未満～54 mm
- レーザー波長
- 測定レーザー：1550 nm、照準レーザー：510-530 nm
- レーザー保護クラス
- 測定レーザー
- 出力：<10 mW、クラス1
- 照準レーザー
- 出力：<1 mW、クラス2
- レンズ
- 長距離カメラ、焦点距離100 mm
- 光学
- オートフォーカスおよびマニュアルフォーカス
- 動作温度
- -10 °C～40 °C
- 保管温度
- -10 °C～65 °C
- 相対湿度
- 最大80 %（結露なきこと）
- リモートコントロール
- - リファレンス測定、多点測定、3D振動測定に対応し、複数の振動計を同時に接続・制御
- 測定セットアップ
- - カメラ画像を用いたレーザー動作の自動または手動キャリブレーション - 読み込んだ3Dモデルに基づく測定範囲の選択およびメッシュ点の自動生成
- データ収集
- - 1つのソフトウェアで、振動計から複数の基準センサーまで、すべてのデータに簡単にアクセス - マルチチャンネル任意信号発生器により、定義済み信号（正弦波、正弦波スイープ、矩形波、ランダム信号など）、またはインポートした.csv／.wavファイルからユーザー定義信号を生成 - スペックルトラッキングとインテリジェント平均化に基づくリアルタイムの信号解析・改善
- 測定評価
- - 各種周波数関数の算出：FRF、FFT、オートスペクトル、クロススペクトル、コヒーレンス - FRFおよびFFTデータに基づき、ユーザー指定周波数におけるモード形状を3Dアニメーション表示 - カラーマップ、視野角、テクスチャサーフェスなど、表示オプションを自在にカスタマイズ可能
- データインポート/エクスポート
- - ODSデータ、時系列データ、ジオメトリデータ、すべての周波数関数、および基準チャンネルのデータを、Universal File Format (.uff)、Hierarchical Data Format (.hdf5)、MATLAB®ファイル形式 (.mat)へマルチスレッドでエクスポート - 時系列データ（波動伝播）および選択したモード形状のアニメーションを、高解像度（最大4K）の動画ファイルとしてエクスポート
- ソフトウェアオプション
- 振動の伝播を可視化する時間領域解析およびアニメーション（標準） 測定対象物の動特性を把握するためのモーダル解析（オプション） 基本ソフトウェアメンテナンス：2年間のソフトウェアアップデートを含む（標準） 延長ソフトウェアメンテナンス：追加2年間のソフトウェアアップデート（オプション）
- 周波数オプション
- Frequency 250 kHz — 250 kHzまでの周波数を測定し、可聴周波数帯域全体とそれを超える領域をカバー（標準） Frequency 5 MHz — 5 MHzまでの周波数を測定（オプション） Frequency 15 MHz — 15 MHzまでの周波数を測定（オプション） Frequency 25 MHz — 25 MHzまでの周波数を測定（オプション） Frequency 35 MHz — 35 MHzまでの周波数を測定（オプション） Frequency 50 MHz — 技術的限界に迫る50 MHzまでの周波数を測定（オプション） 周波数アップグレード M — 各オプションの周波数上限を500 kHz拡張（オプション） 周波数アップグレード L — 任意のオプションの周波数上限を1 MHz拡張（オプション） 周波数アップグレード XL — 任意のオプションの周波数上限を5 MHz拡張（オプション）
- 速度オプション
- ベーシック — 10 mm/s～15 m/sの範囲で速度測定レンジを連続可変設定（標準） High Speed — 25 m/sまでの速度を測定（オプション） Master — 50 m/sまでの速度を測定（オプション） Ultra — 最大50 m/sの速度を測定でき、最小速度測定レンジ1 mm/sのHigh Resolution Upgradeも利用可能（オプション） 高分解能アップグレード — 最小速度測定レンジ1 mm/s（オプション） 速度アップグレード M — 任意の速度オプションの最大速度を2,5 m/s拡張（オプション）
- 測定オプション
- 速度 — 振動速度を測定（標準） 変位 — 10 nm～100 mの範囲で測定レンジを無段階に設定し、振動変位を測定（オプション） 加速度 — 10 m/s²～1億 m/s²の範囲で測定レンジを無段階に設定し、振動加速度を測定（オプション）
06
入力と出力
アナログ信号出力（BNC）
LEMO信号入力（12チャンネル）
BNC高周波信号入力（最大50 MHz）
電源ボタン
光通信ポート
Ethernetポート：機器通信／データ用
USBポート（Type-A）
電源入力
USBポート（Type-C）
Ethernetポート：機器通信／データ用
GNSSアンテナ端子
10 MHz SMBコネクタ
多目的SMBコネクタ
電流出力
光ファイバーコネクタ（LCデュプレックス）
07
流体ヘッド付き三脚
オプションManfrotto製の高品質三脚で振動計を正確に配置
スキャニング振動計用トランスポートケース
標準スキャニング振動計用トランスポートケース 頑丈で防水性のあるPeliケースで、振動計の安全な保管と輸送を実現 外寸（L x B x H）：62.5 x 49 x 35 cm
輸送バッグ
オプションアウトドア測定用のコンパクトで軽量な輸送バッグ
ミラーセット
オプションミラーセット（O） アクセスが難しい場所でも非接触で振動を測定可能にします。ミラーセットには4つの前面ミラーが含まれています。
リングライト
オプション小さなテストオブジェクトを照らすため。クローズアップユニットが必要です。
同軸ユニット
オプション測定レーザーとカメラの光軸を整列
クローズアップユニット
オプションミリメートル範囲の距離で小さなオブジェクトを測定するため
保護ウィンドウ
標準高音圧レベルでのほこり、風、音響刺激から測定ユニットを保護
IR検出カード
標準不可視の赤外線を可視光点に変換
08
ソフトウェア SMART Lab
SMARTシリーズ全体に対応する測定ソフトウェア：同期されたデータ取得、時間領域および周波数領域での解析、3Dモデルでの測定。
ソフトウェア SMART Lab: すべてのデバイスに対応するソフトウェア
SMARTシリーズのすべてのデバイスでソフトウェア SMART Labを使用し、その潜在能力を最大限に引き出しましょう。異なるデバイスからの同期データが同時に処理され、測定構成において比類のない柔軟性を実現します。
3Dモデルを活用した測定
複雑な構造を簡単に測定し、インテリジェントなキャリブレーションと測定ポイントの簡単な生成を行います。完全自動のキャリブレーションプロセスにより、時間とコストを節約します。複雑な構造の振動を説得力ある形で視覚化し、3Dモデル上での測定データのシームレスなアニメーションを実現します。
高度なデータ取得と解析
時間データと周波数データをリアルタイムで同時に解析できます。測定が進行中でも設定を初期段階で確認でき、迅速かつ信頼性の高い結果を得ることができます。
SMART Scanning：3次元振動測定における高精度
SMART 3D-Scanは、レーザー軸方向に沿った1次元の非接触振動測定を、包括的な3次元解析へと拡張します。フル機能を備え、精密に同期された3台のスキャニングレーザードップラー振動計が、統合測定システムとして連携し、3つの空間方向すべての振動を最高レベルの精度で捉えます。
この独自のソリューションは、エンジニア、研究者、開発者に、複雑な構造物の振動解析と可視化を網羅する包括的なアプローチを提供します。30を超えるリファレンスチャンネルと24の信号発生器チャンネルを備えたSMART Scanning Systemは、すべての機能を単一のSMARTシステムに統合した初の3Dスキャニング振動計です。
WiFi、Bluetooth、USBによるシームレスな接続性、多用途の7インチ・タッチディスプレイ、直感的に操作できるオールインワン・ソフトウェアソリューションを備えたSMART Scanning Systemは、高精度で完全なデータが求められる用途に最適です。
SMART 3D Scanシステムの主な特長
- 高精度なデータ処理： FPGAベースの信号処理とDC～8 MHzのデジタル信号経路により、極めて微小な振動も確実に検出します。
- 多彩な測定機能： 本システムは、10 nm～5 mの範囲で測定レンジを自由に設定し、速度、加速度、変位を測定できます。
- コンパクトで可搬性に優れた設計： オールインワン設計と堅牢なシステムケースにより、さまざまな測定環境で迅速かつ柔軟に使用できます。
SMART 3D Scanは汎用性が高く、次のような業界で活用されています：

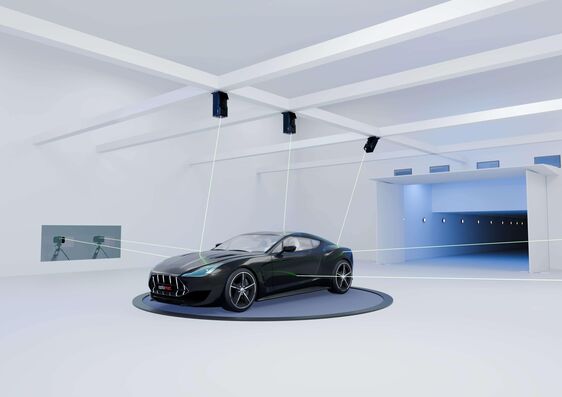

- 自動車産業： NVH性能の向上を目的とした車両部品の試験。
- 航空宇宙産業： 詳細なモード解析と構造設計の最適化。
- 材料研究： 材料の動的特性の可視化と解析。
直感的に操作できるSMART Labソフトウェア
この SMART Labソフトウェアは、制御、データ収集、解析を容易に行える使いやすいインターフェースを備えています。主な特長は次のとおりです：
- CADデータに基づく測定領域の選択と3D測定グリッドの作成。
- 実稼働振動形状（ODS）と周波数スペクトルのリアルタイム可視化。
- 最高レベルの精度を実現する、システムの自動または手動レーザーキャリブレーション。
3D振動解析のメリット
SMART 3D Scanは、以下の機能によって複雑な測定プロセスを簡素化します：
- 3D測定データ： x、y、z方向の振動を測定。
- 同期測定： 最大36のリファレンスチャンネルを同時に解析できます。
- 高い柔軟性： 測定範囲とスキャンポイントは、要件に合わせて高精度に設定できます。
- シームレスな接続性： EthernetおよびUSBインターフェースとWi-Fi連携により、データを簡単に転送できます。
拡張性と将来性
SMART 3D Scanは将来のニーズを見据えて設計されており、Full-Body測定用の360°振動測定システムとしても使用できます。高いモジュール性により、ほかのSMART機器を追加してシステムを拡張でき、要求の高度化に応じたアップグレードも可能です。
