Vector-Micro-Optics

仅 3 µm 的超大激光光斑尺寸可实现精密微机电系统应用。

数字式自由光束氦氖激光测振仪

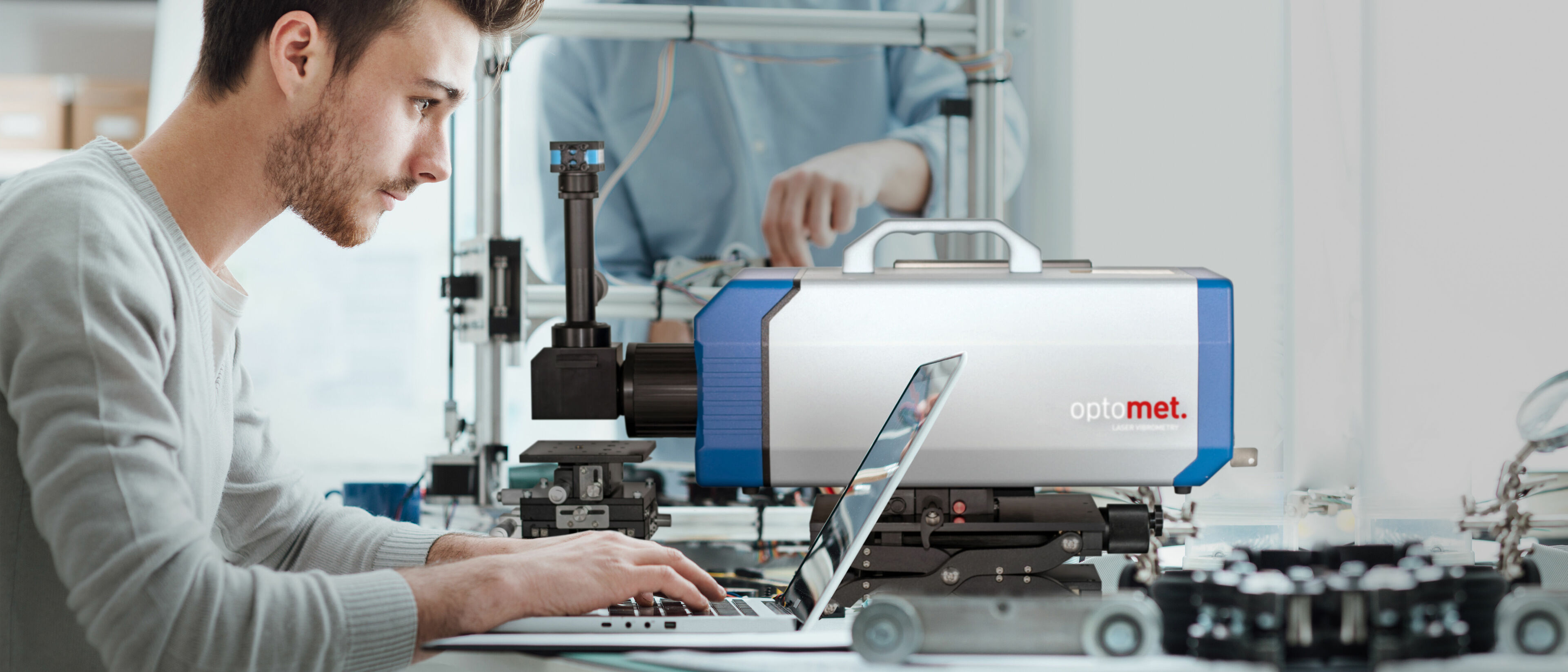

Optomet Vector-Micro-Optics 是 Vector 系列的附加产品,由于激光光斑极小(约 3 µm),因此可以测量最小的物体。Vector-Micro-Optics 是电子产品开发和电子元件测量的理想选择。

Vector 系列的多种使用方法

Vector Micro 光学系统的镜头可拆卸,并可与其他镜头互换。因此,Vector Micro 光学系统只是使用 Vector 系列的多种方式之一。

亮点



- 经过验证的可见氦氖激光源,可用于精确的多用途振动测量

- 紧凑型一体化设计

- 极小的激光光斑尺寸(约 3 µm),用于测量小物体

- Micro-Optics 内置 12 MP 4K 摄像机



- 在测试对象上精确放置激光光斑

- 可选定位台,用于精确对准测试对象和微光学系统

- 对比度调节:内置滤波器,用于调节视频图像中激光光斑的亮度,用户可自行调节

激光测振仪测量和数据采集软件

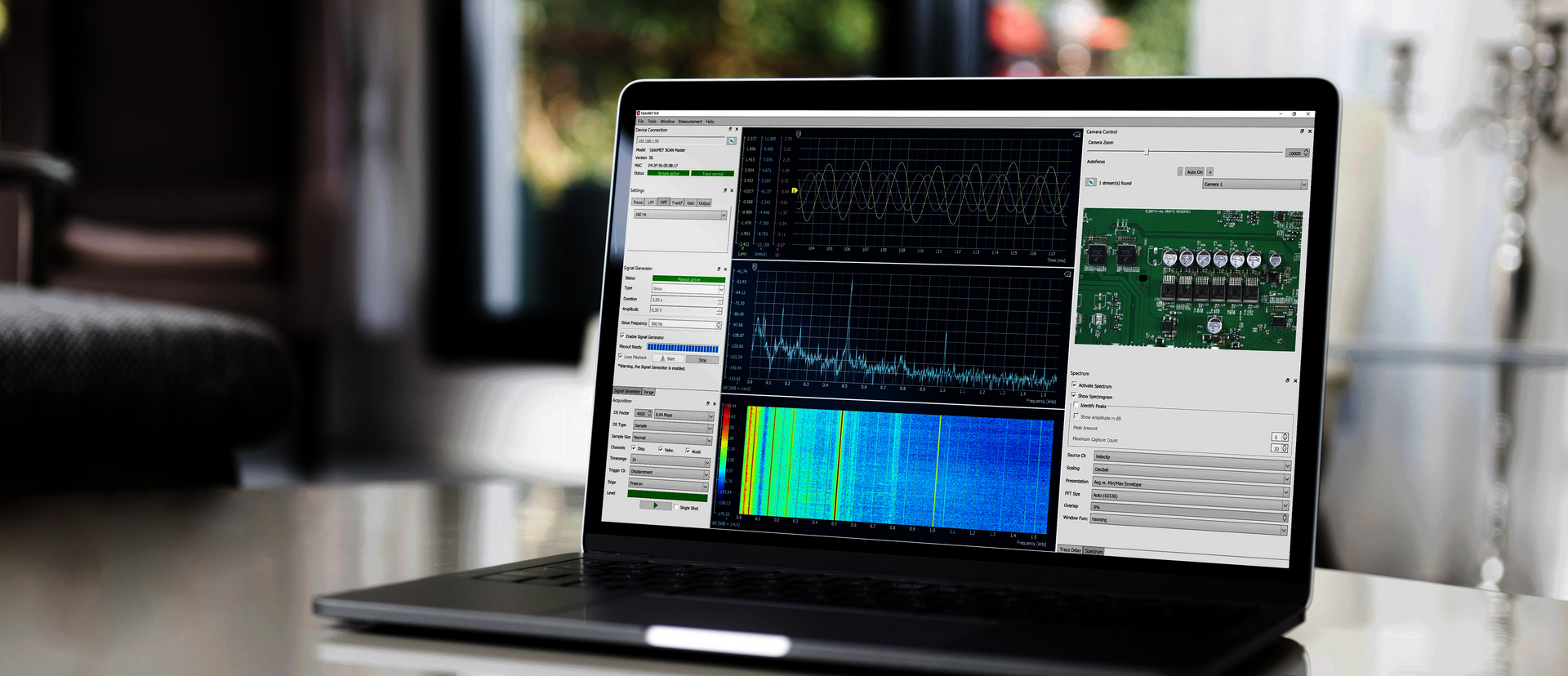

OptoGUI

OptoGUI 是一款功能强大的直观软件,用于在单点模式下进行远程控制、数据采集和数据分析。数据传输通过无损数字千兆以太网连接实现。

规格

所有测振仪特性的详细列表,包括所有硬件和软件功能,请参见测振仪数据表,该数据表位于 支持与数据表.

类别 特性
激光波长 632,8 nm
工作距离 约 21.5 mm
激光景深 0.022 毫米
光斑尺寸 21.5 毫米处直径 3.7 微米
摄像头 4000 x 3000 像素(1200 万输出或 4K 输出)
相机 PC 接口 USB 3.1
对比度调节 内置滤波器,用于调节视频图像中激光光斑的亮度,用户可自行调节。

可用的解码器

有多种高性能实时解码器可用于评估干涉测量信号。Optomet UltraDSP 技术可测量高达 25 MHz 的频率和高达 10 m/s 的振动速度(Vector 系列),位移分辨率可小于 100 fm。所有测振仪都配有速度解码器,还可选配位移和加速度解码器。每个解码器有多个测量范围,确保始终以最佳灵敏度进行测量。

解码器可以轻松加装或升级。从基本系统开始,根据需要调整测量仪器的功能。这样,仪器无需返厂,生产或研究项目也无需等待。下表概述了配置选项。我们也很乐意帮助您选择最适合您测量任务的解码器。

Start

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-0

8

2 m/s

DC - 100 kHzrequired
Displacement Decoder D-DD-0

19



 optional
Acceleration Decoder D-AD-0

8



 optional

Basis

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-1

8

2 m/s

DC - 500 kHzrequired
Displacement Decoder D-DD-1

19



 optional
Acceleration Decoder D-AD-1

8



 optional

Sense

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2

11

2 m/s

DC - 1 MHzrequired
Displacement Decoder D-DD-2

19



 optional
Acceleration Decoder D-AD-2

11



 optional

Sense-Remote

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2-R

11

2 m/s

DC - 25 kHzrequired
Displacement Decoder D-DD-2-R

19



 optional
Acceleration Decoder D-AD-2-R

11



 optional

High Speed

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-3

11

10 m/s

DC - 2,5 MHzrequired
Displacement Decoder D-DD-3

19



 optional
Acceleration Decoder D-AD-3

11



 optional

High Frequency

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-4

9

5 m/s

DC - 10 MHzrequired
Displacement Decoder D-DD-4

19



 optional
Acceleration Decoder D-AD-4

9



 optional

Master

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5

14

10 m/s

DC- 10 MHzrequired
Displacement Decoder D-DD-5

19



 optional
Acceleration Decoder D-AD-5

14



 optional

Master+

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5-25

14

10 m/s

DC - 25 MHzrequired
Displacement Decoder D-DD-5-25

19



 optional
Acceleration Decoder D-AD-5-25

14



 optional

配件

Vector-Micro-Optics 运输箱

稳定防水的Peli手提箱,用于安全保管和运输测振仪。

外部尺寸(长 x 宽 x 高):61.9 x 49.2 x 22.3 厘米
