Vector-Micro-Optics

Erschließen Sie präzise MEMS-Anwendungen mit einer außergewöhnlichen Laserspotgröße von nur 3 µm.

Digitales Freistrahl-HeNe-Laservibrometer

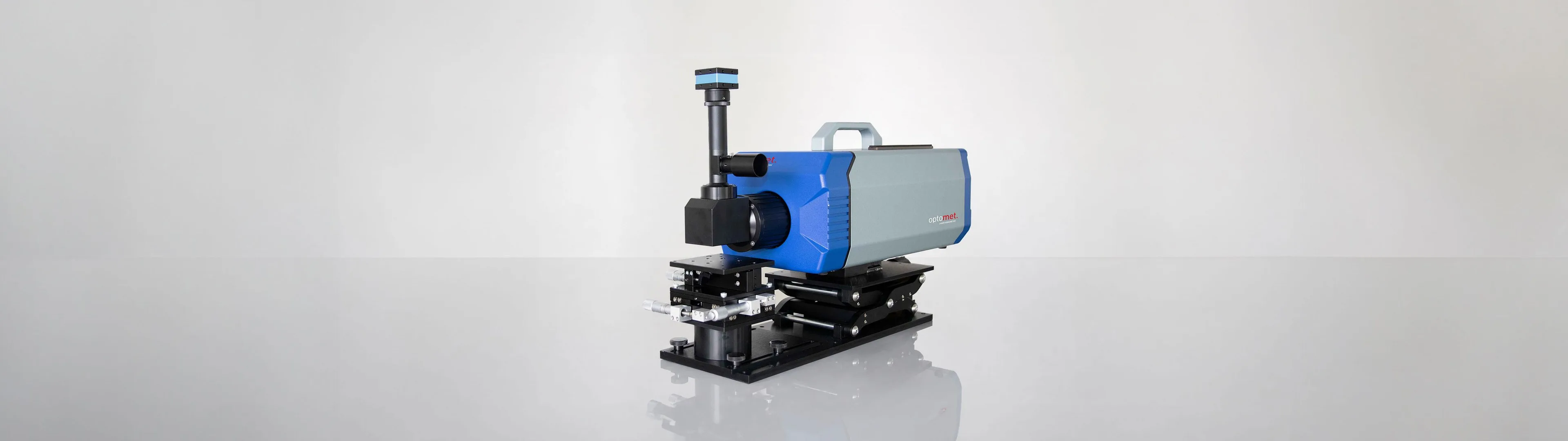

Das Vector-Micro-Optics ist eine Erweiterung der Vector-Serie und ermöglicht durch den extrem kleinen Laserspot (ca. 3 µm) Messungen an kleinsten Objekten. Es enthält eine 12 MP 4K-Kamera, so dass eine präzise Platzierung des Laserspots auf dem Prüfobjekt gewährleistet ist. Das Vector-Micro-Optics ist ideal für den Einsatz in der Elektronikentwicklung und Messungen an elektronischen Bauteilen.

Mehrere Möglichkeiten, die Vector-Serie zu verwenden

Das Objektiv der Vector Micro-Optics ist abnehmbar und kann gegen andere Objektive ausgetauscht werden. Das Vector Micro-Optics-System ist daher nur eine von vielen Möglichkeiten, die Vector-Serie zu verwenden.

Highlights



- Bewährte sichtbare HeNe-Laserquelle für präzise Mehrzweck-Schwingungsmessungen

- Kompaktes All-in-One-Design

- Extrem kleine Laserspotgröße (ca. 3 µm) für Messungen an kleinen Objekten

- 12 MP 4K-Kamera in Micro-Optics enthalten



- Präzise Platzierung des Laserspots auf dem Prüfobjekt

- Optionaler Positioniertisch zur präzisen Ausrichtung von Prüfobjekt und Mikro-Optik-System

- Einstellung des Kontrasts: Eingebauter Filter zur Anpassung der Helligkeit des Laserpunkts im Videobild, kann vom Benutzer eingestellt werden

Laser-Vibrometer Mess- und Datenerfassungssoftware

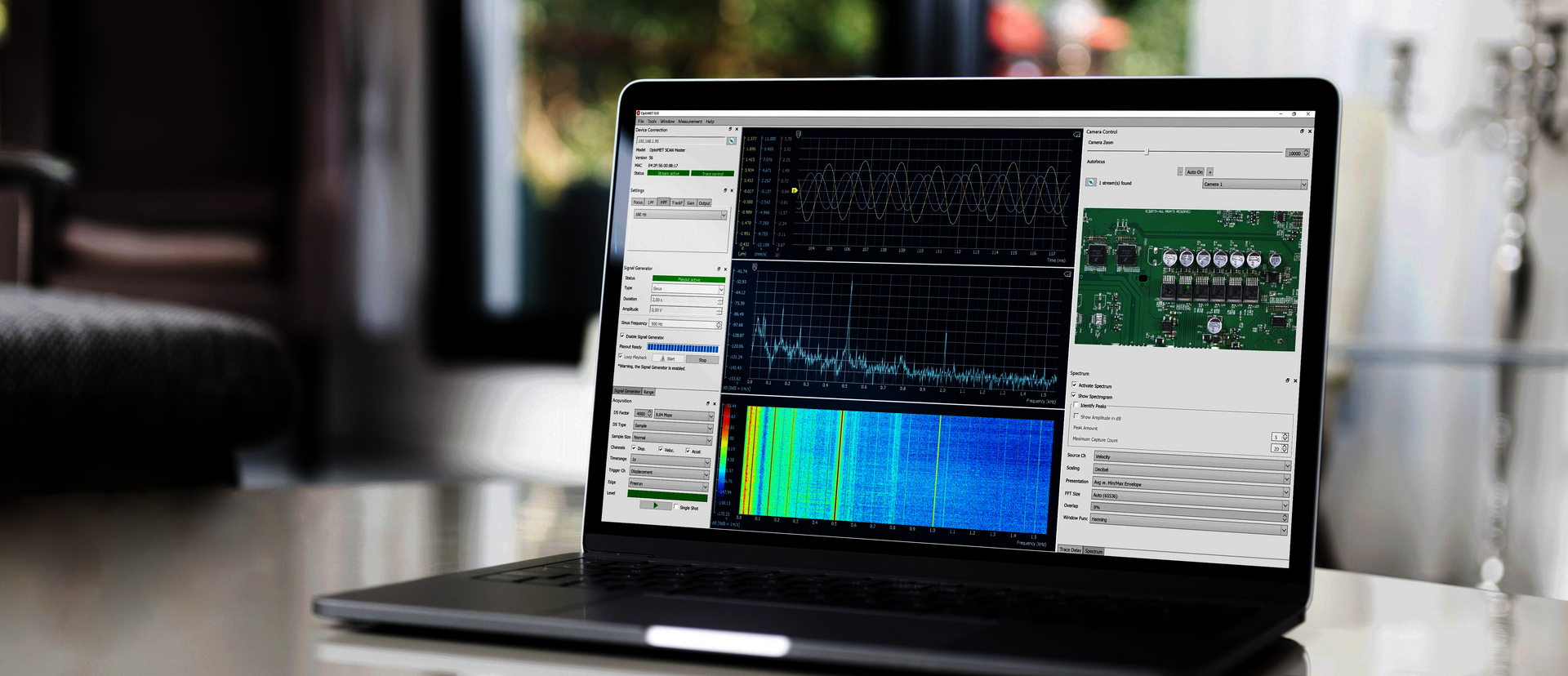

OptoGUI

OptoGUI ist eine umfangreiche und intuitiv bedienbare Software zur Fernsteuerung, Datenerfassung und Datenanalyse im Ein-Punkt-Betrieb. Die Datenübertragung erfolgt über eine verlustfreie digitale Gigabit-Ethernet-Verbindung.

Spezifikationen

Eine detaillierte Auflistung aller Vibrometer-Eigenschaften, einschließlich aller Hardware- und Software-Merkmale, finden Sie im Vibrometer-Datenblatt unter Support & Datenblätter.

Kategorie Charakteristika
Laser-Wellenlänge: 632,8 nm
Arbeitsabstand ca. 21,5 mm
Laser-Schärfentiefe 0,022 mm
Punktgröße 3,7 µm Durchmesser bei 21,5 mm
Kamera 4000 x 3000 Pixel (12M Ausgang oder 4K Ausgang)
Kamera PC-Schnittstelle USB 3.1
Kontrasteinstellung Eingebauter Filter zur Einstellung der Helligkeit des Laserpunkts im Videobild, kann vom Benutzer eingestellt werden.

Verfügbare Decoder

Für die Auswertung der interferometrischen Messsignale steht eine Vielzahl von leistungsfähigen Echtzeitdecodern zur Verfügung. Die Optomet-UltraDSP-Technologie ermöglicht die Messung von Frequenzen bis zu 25 MHz und Schwinggeschwindigkeiten bis zu 10 m/s mit der Vector-Serie, Verschiebungen können auf weniger als 100 fm aufgelöst werden. Alle Vibrometer sind mit einem Geschwindigkeitsdecoder ausgestattet, optional sind auch Weg- und Beschleunigungsdecoder erhältlich. Zahlreiche Messbereiche pro Decoder sorgen dafür, dass immer mit der optimalen Empfindlichkeit gemessen werden kann.

Die Decoder können einfach nachgerüstet oder aufgerüstet werden. Beginnen Sie mit einem Basissystem und passen Sie die Fähigkeiten des Messgerätes nach Bedarf an. Dies erfordert keine Rücksendung des Geräts ins Werk und keine Wartezeiten für Ihr Produktions- oder Forschungsprojekt. Die untenstehende Tabelle gibt Ihnen einen Überblick über die Konfigurationsmöglichkeiten. Wir helfen Ihnen auch gerne bei der Auswahl des besten Decoders für Ihre Messaufgabe.

Start

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-0

8

2 m/s

DC - 100 kHzrequired
Displacement Decoder D-DD-0

19



 optional
Acceleration Decoder D-AD-0

8



 optional

Basis

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-1

8

2 m/s

DC - 500 kHzrequired
Displacement Decoder D-DD-1

19



 optional
Acceleration Decoder D-AD-1

8



 optional

Sense

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2

11

2 m/s

DC - 1 MHzrequired
Displacement Decoder D-DD-2

19



 optional
Acceleration Decoder D-AD-2

11



 optional

Sense-Remote

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2-R

11

2 m/s

DC - 25 kHzrequired
Displacement Decoder D-DD-2-R

19



 optional
Acceleration Decoder D-AD-2-R

11



 optional

High Speed

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-3

11

10 m/s

DC - 2,5 MHzrequired
Displacement Decoder D-DD-3

19



 optional
Acceleration Decoder D-AD-3

11



 optional

High Frequency

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-4

9

5 m/s

DC - 10 MHzrequired
Displacement Decoder D-DD-4

19



 optional
Acceleration Decoder D-AD-4

9



 optional

Master

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5

14

10 m/s

DC- 10 MHzrequired
Displacement Decoder D-DD-5

19



 optional
Acceleration Decoder D-AD-5

14



 optional

Master+

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5-25

14

10 m/s

DC - 25 MHzrequired
Displacement Decoder D-DD-5-25

19



 optional
Acceleration Decoder D-AD-5-25

14



 optional

Zubehör

Vector-Micro-Optics Transportkoffer

Stabiler und wasserdichter Peli Koffer für die sichere Aufbewahrung und den Transport des Vibrometers.

Außenmaße (L x B x H): 61,9 x 49,2 x 22,3 cm
