Ein Vibrometer mit einem grauen Korpus und blauer Front. Zusätzlich ist an der blauen Front ein Objektiv montiert.

矢量系列

精确测量振动,价格却不贵。



数字式自由光束氦氖激光测振仪



采用氦氖(HeNe)激光源的传统激光多普勒测振仪(LDV)多年来一直是非接触式振动测量的有用工具。Optomet 的 Vector 系列产品完善了氦氖激光测振仪。Vector 系列的激光波长为 633 nm,可对微观到宏观尺寸的物体进行非接触式振动测量,具有极高的准确度和精确度。

适用于各种应用的高度灵活性

Vector 系列是标准测振仪,适用于各种振动测量问题。它特别适用于具有高至中等表面反射率的表面、水面或水面以下的测量,以及对最小激光光斑尺寸要求极高的应用。

水不是障碍

氦氖激光器波长为 633 nm,能够穿过水而将激光功率损失降至最低。因此,如果在测振仪和振动测量物体之间有一层水,氦氖测振仪就是不可或缺的。

Abgebildet wir ein Vector Laser Vibrometer mit einer blauen Fornt, in der eine Kameralinse eingebaut ist. Der Korpus des Gerätes ist in grau. In der oberen Mitte des Gerätes befindet sich ein Griff, um dieses leicht von a nach b transportieren zu können.

测量微结构

由于波长较短,氦氖激光器可将测量光束最佳聚焦到微米量级。因此,它们是测量最小特征或微结构的理想选择。

亮点



- 非接触式振动测量高达 25 MHz

- 端对端数字工作流程

- 14 种速度、19 种位移和 14 种加速度测量范围

- 振动速度高达 ±10 m/s

- 位移分辨率低至 100 fm

- 解码器可远程更新和升级



- 3 路模拟输出,采样率为 160 Msamples/s

- GBit 以太网数字输出

- 可视、对眼睛安全的 2 级激光

- 紧凑便携的一体化设计

- 操作直观

- 功率效率高

可能的应用

高频振动测量

激光测振仪测量和数据采集软件

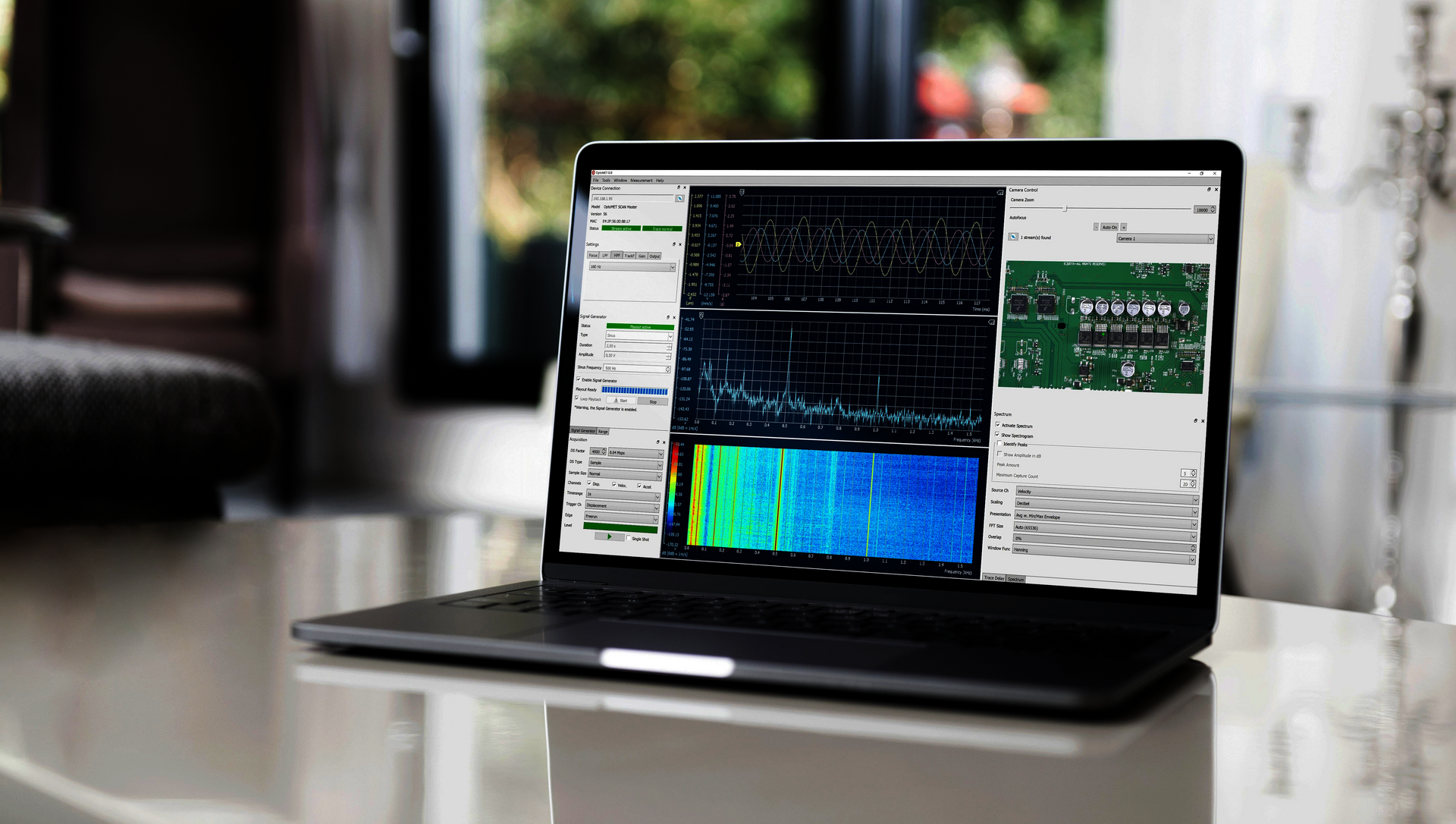

OptoGUI

OptoGUI 是一款功能强大的直观软件,用于在单点模式下进行远程控制、数据采集和数据分析。数据传输通过无损数字千兆以太网连接实现。

规格

所有测振仪特性的详细列表,包括所有硬件和软件功能,请参见测振仪数据表,该数据表位于 支持与数据表.

类别 特性
激光源 氦氖激光
激光波长 632,8 nm
激光等级 输出功率:<1 mW,2 级
测量量 速度、位移、加速度
频率带宽 直流至 25 MHz
最大振动速度 10 m/s
输出信号(数字) 千兆以太网 (RJ45) / WiFi
输出信号(模拟) 3 x 标准 BNC 连接器
信号处理 数字(Optomet UltraDSP)
用户界面输出 3.5 英寸彩色屏幕 + 20 段 LED 柱状图
用户界面输入 触摸屏、带按钮的旋钮、按键开关(电源)
尺寸 长 x 宽 x 高(不包括手柄和镜头):380 x 180 x 148 毫米
重量 8 千克
安装 标准三脚架螺纹
电源 110 -240 伏交流电(50-60 赫兹)或 12 伏直流电
功耗 37 瓦
工作温度范围 0°C 至 40°C

可用的解码器

有多种高性能实时解码器可用于评估干涉测量信号。Optomet UltraDSP 技术可测量高达 25 MHz 的频率和高达 10 m/s 的振动速度(Vector 系列),位移分辨率可小于 100 fm。所有测振仪都配有速度解码器,还可选配位移和加速度解码器。每个解码器都有多个测量范围,确保始终以最佳灵敏度进行测量。

解码器可以轻松加装或升级。从基本系统开始,根据需要调整测量仪器的功能。这样,仪器无需返厂,生产或研究项目也无需等待。下表概述了配置选项。我们也很乐意帮助您选择最适合您测量任务的解码器。

Start

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-0

8

2 m/s

DC - 100 kHzrequired
Displacement Decoder D-DD-0

19



 optional
Acceleration Decoder D-AD-0

8



 optional

Basis

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-1

8

2 m/s

DC - 500 kHzrequired
Displacement Decoder D-DD-1

19



 optional
Acceleration Decoder D-AD-1

8



 optional

Sense

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2

11

2 m/s

DC - 1 MHzrequired
Displacement Decoder D-DD-2

19



 optional
Acceleration Decoder D-AD-2

11



 optional

Sense-Remote

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2-R

11

2 m/s

DC - 25 kHzrequired
Displacement Decoder D-DD-2-R

19



 optional
Acceleration Decoder D-AD-2-R

11



 optional

High Speed

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-3

11

10 m/s

DC - 2,5 MHzrequired
Displacement Decoder D-DD-3

19



 optional
Acceleration Decoder D-AD-3

11



 optional

High Frequency

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-4

9

5 m/s

DC - 10 MHzrequired
Displacement Decoder D-DD-4

19



 optional
Acceleration Decoder D-AD-4

9



 optional

Master

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5

14

10 m/s

DC- 10 MHzrequired
Displacement Decoder D-DD-5

19



 optional
Acceleration Decoder D-AD-5

14



 optional

Master+

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5-25

14

10 m/s

DC - 25 MHzrequired
Displacement Decoder D-DD-5-25

19



 optional
Acceleration Decoder D-AD-5-25

14



 optional

短距离可换镜头

- 工作距离0 毫米 ... 5 米

- 自动对焦、远程对焦、手动对焦

- 聚焦点尺寸(典型值):6 微米,8 毫米



中距离可换镜头

- 工作距离:95 毫米 ... 10 米

- 自动对焦、远程对焦、手动对焦

- 聚焦点尺寸(典型值):95 毫米处为 10 微米



远距离可更换镜头

- 工作距离500 毫米 ... 100 米

- 自动对焦、远程对焦、手动对焦

- 聚焦点尺寸(典型值):500 毫米处为 30 微米



超远距离可更换镜头

- 工作距离:2100 毫米 ... 200 米

- 自动对焦、远程对焦、手动对焦

- 对焦点尺寸(典型值):2100 毫米处为 126 微米



配件

激光测振仪运输箱

单点测振仪运输箱

稳定防水的Peli 手提箱,用于安全保管和运输测振仪。

外部尺寸(长 x 宽 x 高):61.9 x 49.2 x 22.3 厘米

激光测振仪运输袋

运输袋

用于户外测量的轻便小巧的运输袋

带液压云台的激光测振仪三脚架

带液压云台的三脚架

使用曼富图高品质三脚架精确校准您的测振仪。
