Nova-Xtra

利用我们的精确增强型超大透镜系统,可探测 300 米以内的远距离振动!



数字式自由光束 SWIR 激光测振仪



Optomet Nova-Xtra 是 Nova 系列的延伸产品,可对远距离物体进行振动测量,超长距离可达 300 米。

更强的激光功率

Nova-Xtra 配备了功率强大但不显眼的 SWIR 激光器,可确保卓越的信号强度,即使在极具挑战性的条件下也能实现最佳性能。这一显著特点使其成为土木工程和航空航天领域专业人士的终极工具,因为他们对测量的准确性和可靠性有着极高的要求。

该波长范围内的光电探测器效率超过 98%。配合更高的激光功率,信号水平比传统激光多普勒测振仪高出 20 分贝。

稳定性

仅使用单一纵向激光模式,灵敏度不受测量距离变化的影响。此外,设备在接通后可立即投入运行,并且在环境温度波动时也能保持稳定。

红外摄像机

为了增加便利性和多功能性,Nova-Xtra 提供可选的红外摄像头。通过这一附加功能,您可以直观、精确地确定激光光斑在目标物上的位置,从而进一步改进工作流程,促进精确测量。

亮点



- 红外激光器(SWIR)实现最佳信号质量

- 通过非接触式激光振动测量进行结构健康监测

- 紧凑型一体化设计,是移动应用的理想之选

- 在各种表面上都能获得最佳信号质量



- 设置简单快捷

- 专门设计的超远距离镜头

- 即使在恶劣条件下也能保持可靠

- 可更新和升级固件

- 可选配红外摄像头来定位激光光斑

可能的应用

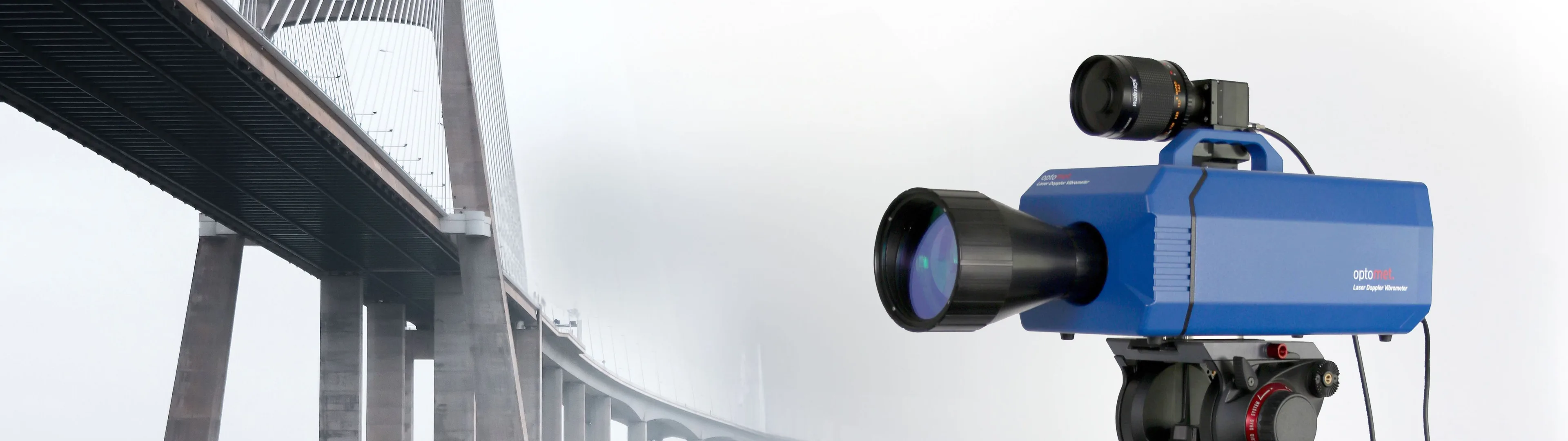

桥梁振动测量



桥梁、管道、其他结构和工业厂房 - 高楼大厦

黑暗/粗糙表面 - 移动或旋转物体,如风力涡轮机

受限制和无法进入的区域 - 在任何材料(如混凝土、金属)上进行测量

激光测振仪测量和数据采集软件

OptoGUI

OptoGUI 是一款功能强大的直观软件,用于在单点模式下进行远程控制、数据采集和数据分析。数据传输通过无损数字千兆以太网连接实现。

规格

技术规格

所有激光测振仪特性(包括所有硬件和软件功能)的详细列表可在支持和数据表中找到。

类别 特征
激光源 短波红外激光源
激光波长 测量激光:1550 nm
瞄准激光: 510-530 nm
激光等级 测量激光: 输出功率: <10 mW, 1级
瞄准激光: 输出功率: <1 mW, 2 级
测量的物理量 速度、位移、加速度
频率带宽 DC ~ 25 MHz
最大振动速度 25 m/s
输出信号(数字) 千兆以太网(R45)/ WiFi
输出信号(模拟) 3 x 标准 BNC插座
信号处理 数字(Optomet UltraDSP)
用户界面输出 彩色屏幕 3.5" + 20 段 LED 条形图
用户界面输入 触摸屏,带按钮的旋钮, 钥匙开关(电源)
尺寸 长度 x 宽度 x 高度(不包括手柄和镜头): 380 x 180 x 148 mm
重量 8 kg
安装 标准三脚架螺钉螺纹
电源 110 -240V AC (50-60Hz) 或 12V DC
功耗 27 瓦
工作温度范围 0°C to 40°C

可用的解码器

各种高性能实时解码器可用于评估干涉测量信号。Optomet UltraDSP 技术通过光纤系列可测量高达 25 MHz 的频率和高达 25 m/s 的振动速度,可解析小于 100 fm的位移。所有激光测振仪都集成了速度解码器,可选配位移和加速度解码器。每个解码器的量程众多,可确保始终以最佳灵敏度进行测量。

解码器可以轻松改装或升级。从基本系统开始,根据需要调整测量仪器的功能。这不需要将仪器退回工厂,也不需要让您的生产或研究项目等待。下表概述了配置选项。我们也很乐意协助您选择最适合您的测量任务解码器。



Start

解码卡

量程数量

最大振速

频率

注释

速度解码卡 D-VD-0N

7

2.5 m/s

DC - 100 kHz

必选

位移解码卡 D-DD-0N

19





可选

加速度解码卡 D-AD-0N

7





可选

Basis

解码卡

量程数量

最大振速

频率

注释

速度解码卡 D-VD-1N

8

5 m/s

DC - 500 kHz

必选

位移解码卡 D-DD-1N

19





可选

加速度解码卡 D-AD-1N

8





可选

Sense

解码卡

量程数量

最大振速

频率

注释

速度解码卡 D-VD-2N

11

5 m/s

DC - 1 MHz

必选

位移解码卡 D-DD-2N

19





可选

加速度解码卡 D-AD-2N

11





可选

Sense Remote

解码卡

量程数量

最大振速

频率

注释

速度解码卡 D-VD-2N-R

11

5 m/s

DC - 25 kHz

必选

位移解码卡 D-DD-2N-R

19





可选

加速度解码卡 D-AD-2N-R

11





可选

Sense Speed

解码卡

量程数量

最大振速

频率

注释

速度解码卡 D-VD-2N-12

12

12 m/s

DC - 1 MHz

必选

位移解码卡 D-DD-2N-12

19



可选

加速度解码卡 D-AD-2N-12

12



可选

Speed

解码卡

量程数量

最大振速

频率

注释

速度解码卡 D-VD-3N-12

9

12 m/s

DC - 2.5 MHz

必选

位移解码卡 D-DD-3N-12

19





可选

加速度解码卡 D-AD-3N-12

9





可选

High Speed

解码卡

量程数量

最大振速

频率

注释

速度解码卡 D-VD-3N

11

25 m/s

DC - 2,5 MHz

必选

位移解码卡 D-DD-3N

19





可选

加速度解码卡 D-AD-3N

11





可选

Ultra High Speed

解码卡

量程数量

最大振速

频率

注释

速度解码卡 D-VD-3N-30

12

30 m/s

DC - 2,5 MHz

必选

位移解码卡 D-DD-3N-30

19





可选

加速度解码卡 D-AD-3N-30

12





可选

Hochfrequenz

解码卡

量程数量

最大振速

频率

注释

速度解码卡 D-VD-4N

9

12 m/s

DC - 10 MHz

必选

位移解码卡 D-DD-4N

19





可选

加速度解码卡 D-AD-4N

11





可选

Master

解码卡

量程数量

最大振速

频率

注释

速度解码卡 D-VD-5N

14

25 m/s

DC- 10 MHz

必选

位移解码卡 D-DD-5N

19





可选

加速度解码卡 D-AD-5N

14





可选

Master+

解码卡

量程数量

最大振速

频率

注释

速度解码卡 D-VD-5N-25

14

25 m/s

DC- 25 MHz

必选

位移解码卡 D-DD-5N-25

19





可选

加速度解码卡 D-AD-5N-25

14





可选

 Master++

解码卡

量程数量

最大振速

频率

注释

速度解码卡 D-VD-5N-30

15

30 m/s

DC- 25 MHz

必选

位移解码卡 D-DD-5N-30

19





可选

加速度解码卡 D-AD-5N-30

15





可选

可用的解码器

各种高性能实时解码器可用于评估干涉测量信号。Optomet UltraDSP 技术通过光纤系列可测量高达 25 MHz 的频率和高达 25 m/s 的振动速度,可解析小于 100 fm的位移。所有激光测振仪都集成了速度解码器,可选配位移和加速度解码器。每个解码器的量程众多,可确保始终以最佳灵敏度进行测量。

解码器可以轻松改装或升级。从基本系统开始,根据需要调整测量仪器的功能。这不需要将仪器退回工厂,也不需要让您的生产或研究项目等待。下表概述了配置选项。我们也很乐意协助您选择最适合您的测量任务解码器。



超远距离可更换镜头

- 工作距离:2490 毫米 ... 300 米

- 自动对焦、远程对焦、手动对焦

- 聚焦点尺寸(典型值):在 2490 毫米处为 170 微米

配件

单点激光测振仪运输箱

稳定防水的 Peli 箱体,用于安全保存和运输激光测振仪。

外部尺寸 (长 x 宽 x 高): 61.9 x 49.2 x 22.3 cm

运输包

运输包

紧凑轻巧的运输包,用户室外测量。

定位台

将光纤测量头精密定位。

红外检测卡

使SWIR激光测量光束对眼睛可见。

带液压头的三角架

带液压头的三角架

用于精确定位光纤测量头。曼富图优质三脚架及液压头。

移动电池

移动电池

带便携式充电器的12V移动电源。用于在执行室外测量时为测振仪供电。

红外检测卡

使SWIR激光测量光束对眼睛可见。
