Ein Vibrometer mit einem grauen Korpus und blauer Front. Zusätzlich ist an der blauen Front ein Objektiv montiert.

벡터 시리즈

가격 부담 없이 정밀한 진동 측정이 가능합니다.



디지털 프리빔 HeNe 레이저 진동계



헬륨-네온(HeNe) 레이저 소스를 사용하는 기존의 레이저 도플러 진동계(LDV)는 수년 동안 비접촉 진동 측정에 유용한 도구로 사용되어 왔습니다. 옵토메트는 벡터 시리즈를 통해 HeNe 기반 레이저 진동 측정을 완성했습니다. 633nm의 레이저 파장을 가진 벡터 시리즈는 미세한 크기에서 거시적 크기의 물체를 최고의 정확도와 정밀도로 비접촉 진동 측정할 수 있습니다.

다양한 어플리케이션을 위한 높은 유연성

벡터 시리즈는 다양한 진동 측정 문제에 대한 표준 진동계입니다. 특히 표면 반사율이 높거나 중간 정도인 표면, 수면 위 또는 수면 아래에서의 측정, 최소 레이저 스폿 크기가 중요한 응용 분야에 적합합니다.

물은 장애물이 아닙니다

헬륨-네온 레이저 의 파장은 633nm이며 레이저 출력 손실을 최소화하면서 물을 통과할 수 있습니다. 따라서 진동계와 진동 측정 대상 사이에 물층이 있는 경우 헬륨-네온 진동계는 필수 불가결합니다.

Abgebildet wir ein Vector Laser Vibrometer mit einer blauen Fornt, in der eine Kameralinse eingebaut ist. Der Korpus des Gerätes ist in grau. In der oberen Mitte des Gerätes befindet sich ein Griff, um dieses leicht von a nach b transportieren zu können.

미세 구조 측정

HeNe 레이저는 파장이 짧기 때문에 측정 빔의 초점을 마이크로미터 단위로 최적으로 맞출 수 있습니다. 따라서 가장 작은 피처나 미세 구조를 측정하는 데 이상적인 선택입니다.

하이라이트



- 최대 25MHz의 비접촉 진동 측정

- 엔드투엔드 디지털 워크플로우

- 14개 속도, 19개 변위 및 14개 가속도 측정 범위

- 최대 ±10m/s의 진동 속도

- 변위 해상도 최소 100fm

- 디코더 원격 업데이트 및 업그레이드 가능



- 샘플 레이트 160 Msamples/s의 3 아날로그 출력

- GBit-이더넷 디지털 출력

- 눈에 잘 띄고 눈에 안전한 클래스 2 레이저

- 컴팩트하고 휴대가 간편한 올인원 디자인

- 직관적인 핸들링

- 높은 전력 효율

가능한 애플리케이션

고주파 진동 측정

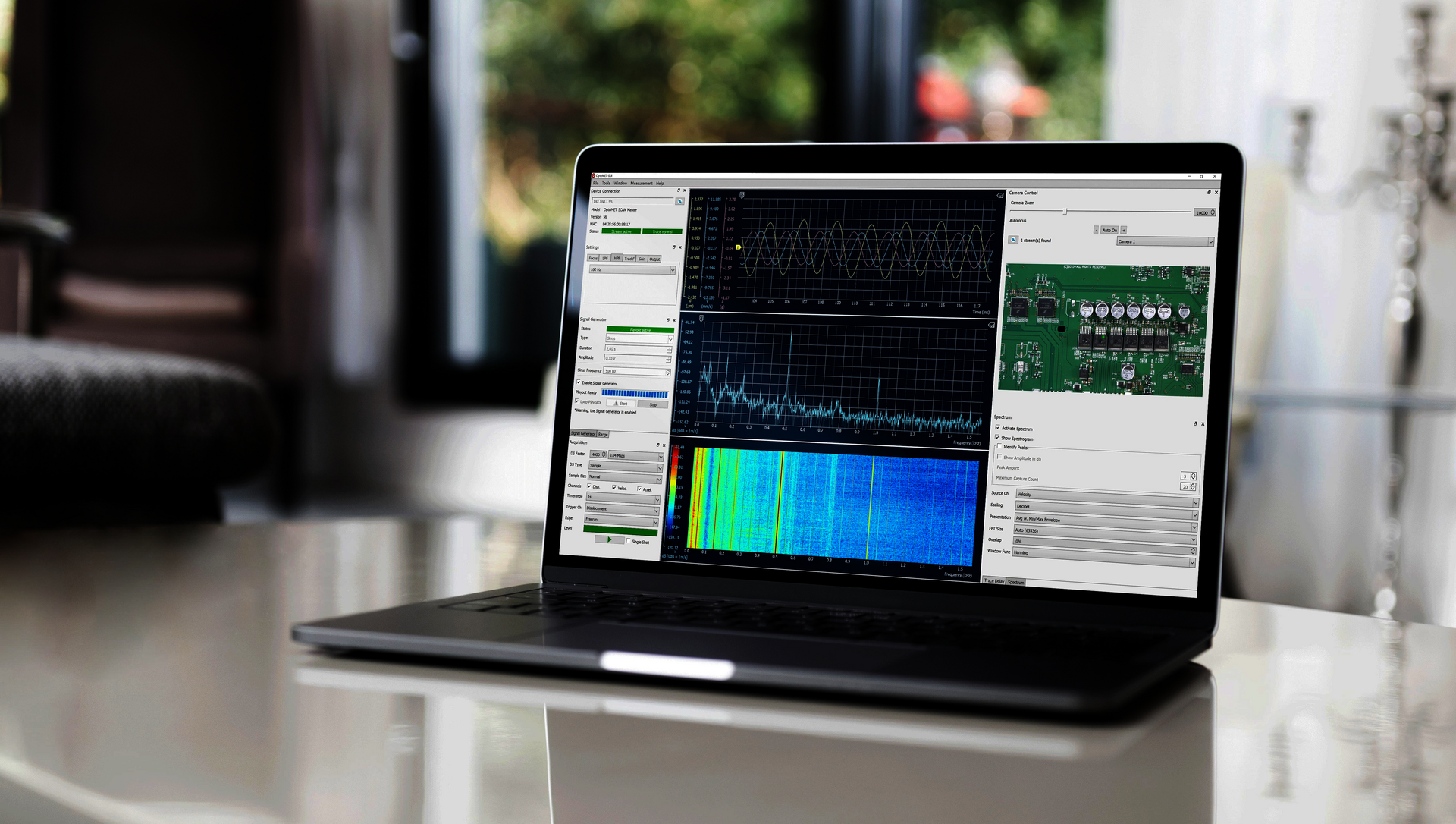

레이저 진동계 측정 및 데이터 수집 소프트웨어

OptoGUI

OptoGUI는 단일 포인트 모드에서 작업할 때 원격 제어, 데이터 수집 및 데이터 분석을 위한 광범위하고 직관적인 소프트웨어입니다. 데이터 전송은 손실 없는 디지털 기가비트 이더넷 연결을 통해 이루어집니다.

사양

모든 하드웨어 및 소프트웨어 기능을 포함한 모든 진동계 특성에 대한 자세한 목록은 다음 진동계 데이터 시트에서 확인할 수 있습니다. 지원 및 데이터시트.

카테고리 특성
레이저 소스 HeNe-레이저
레이저 파장 632,8 nm
레이저 등급 출력 전력: <1mW, 클래스 2
측정량 속도, 변위, 가속도
주파수 대역폭 DC ~ 25MHz
최대 진동 속도 10 m/s
출력 신호(디지털) GBit-Ethernet(RJ45) / WiFi
출력 신호(아날로그) 표준 BNC 커넥터 3개
신호 처리 디지털(Optomet UltraDSP)
사용자 인터페이스 출력 컬러 스크린 3.5" + 20 세그먼트 LED 바 그래프
사용자 인터페이스 입력 터치 스크린, 푸시 버튼이 있는 노브, 키 스위치(전원)
치수 길이 x 너비 x 높이(손잡이 및 렌즈 제외): 380 x 180 x 148mm
무게 8kg
장착 표준 삼각대 나사산
전원 공급 장치 110-240V AC(50-60Hz) 또는 12V DC
전력 소비량 37 와트
작동 온도 범위 0°C ~ 40°C

사용 가능한 디코더

간섭계 측정 신호의 평가를 위해 다양한 고성능 실시간 디코더를 사용할 수 있습니다. 옵토메트 UltraDSP 기술을 사용하면 벡터 시리즈를 통해 최대 25MHz의 주파수와 최대 10m/s의 진동 속도를 측정할 수 있으며, 변위는 100m 미만까지 분해할 수 있습니다. 모든 진동계에는 속도 디코더가 통합되어 있으며 변위 및 가속도 디코더는 선택적으로 사용할 수 있습니다. 디코더당 다양한 측정 범위로 항상 최적의 감도로 측정을 수행할 수 있습니다.

디코더는 쉽게 개조하거나 업그레이드할 수 있습니다. 기본 시스템으로 시작하여 필요에 따라 측정 기기의 기능을 조정할 수 있습니다. 따라서 계측기를 공장으로 반환할 필요도 없고 생산 또는 연구 프로젝트를 위한 대기 시간도 필요하지 않습니다. 아래 표는 구성 옵션에 대한 개요를 제공합니다. 또한 측정 작업에 가장 적합한 디코더를 선택할 수 있도록 기꺼이 도와드리겠습니다.

Start

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-0

8

2 m/s

DC - 100 kHzrequired
Displacement Decoder D-DD-0

19



 optional
Acceleration Decoder D-AD-0

8



 optional

Basis

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-1

8

2 m/s

DC - 500 kHzrequired
Displacement Decoder D-DD-1

19



 optional
Acceleration Decoder D-AD-1

8



 optional

Sense

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2

11

2 m/s

DC - 1 MHzrequired
Displacement Decoder D-DD-2

19



 optional
Acceleration Decoder D-AD-2

11



 optional

Sense-Remote

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2-R

11

2 m/s

DC - 25 kHzrequired
Displacement Decoder D-DD-2-R

19



 optional
Acceleration Decoder D-AD-2-R

11



 optional

High Speed

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-3

11

10 m/s

DC - 2,5 MHzrequired
Displacement Decoder D-DD-3

19



 optional
Acceleration Decoder D-AD-3

11



 optional

High Frequency

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-4

9

5 m/s

DC - 10 MHzrequired
Displacement Decoder D-DD-4

19



 optional
Acceleration Decoder D-AD-4

9



 optional

Master

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5

14

10 m/s

DC- 10 MHzrequired
Displacement Decoder D-DD-5

19



 optional
Acceleration Decoder D-AD-5

14



 optional

Master+

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5-25

14

10 m/s

DC - 25 MHzrequired
Displacement Decoder D-DD-5-25

19



 optional
Acceleration Decoder D-AD-5-25

14



 optional

단거리 교환식 렌즈

- 작동 거리: 0 mm ... 5m

- 자동 초점, 원격 초점, 수동 초점

- 초점 스팟 크기(통상): 8mm에서 6µm



미드레인지 교환 렌즈

- 작동 거리: 95mm ... 10m

- 자동 초점, 원격 초점, 수동 초점

- 초점 스팟 크기(일반): 95mm에서 10µm



장거리 교환식 렌즈

- 작동 거리: 500mm ... 100m

- 자동 초점, 원격 초점, 수동 초점

- 초점 스팟 크기(일반): 500mm에서 30µm



초장거리 교환식 렌즈

- 작동 거리: 2100mm ... 200m

- 자동 초점, 원격 초점, 수동 초점

- 초점 스팟 크기(일반): 2100mm에서 126µm



액세서리

레이저 진동계 운송 케이스

싱글 포인트 진동계 운반 케이스

진동계를 안전하게 보관하고 운반할 수 있는 안정적인 방수 펠리 케이스입니다.

외부 치수(L x B x H): 61.9 x 49.2 x 22.3 cm

레이저 진동계 운반용 가방

운반용 가방

야외 측정을 위한 컴팩트하고 가벼운 운반용 가방

유체 헤드가 있는 레이저 진동계 삼각대

플루이드 헤드가 있는 삼각대

맨프로토의 고품질 삼각대로 진동계를 정밀하게 정렬하세요.
