Vector Series

Vibrómetro láser HeNe digital de haz libre: Mediciones precisas de vibraciones sin necesidad de pagar.

Los vibrómetros láser Doppler (LDV) tradicionales con fuentes láser de helio-neón (HeNe) han sido una herramienta útil para la medición de vibraciones sin contacto durante muchos años. Optomet ha perfeccionado la vibrometría láser basada en HeNe con la serie Vector. La serie Vector, con una longitud de onda láser de 633 nm, permite la medición de vibraciones sin contacto de objetos de tamaños microscópicos a macroscópicos con la máxima exactitud y precisión.

Gran flexibilidad para una gran variedad de aplicaciones

La serie Vector es el vibrómetro estándar para una amplia gama de problemas de medición de vibraciones. Es especialmente adecuado para superficies con reflectividad superficial de alta a moderada, para mediciones sobre o bajo la superficie del agua y para aplicaciones en las que el tamaño de punto láser más pequeño es crítico.

El agua no es un obstáculo

Los láseres de helio-neón tienen una longitud de onda de 633 nm y pueden atravesar el agua con una pérdida mínima de potencia láser. Por tanto, los vibrómetros de HeNe son indispensables si hay una capa de agua entre el vibrómetro y el objeto de medición que vibra.

Abgebildet wir ein Vector Laser Vibrometer mit einer blauen Fornt, in der eine Kameralinse eingebaut ist. Der Korpus des Gerätes ist in grau. In der oberen Mitte des Gerätes befindet sich ein Griff, um dieses leicht von a nach b transportieren zu können.

Medición de microestructuras

Gracias a su corta longitud de onda, los láseres de HeNe permiten enfocar de forma óptima el haz de medición en el orden de los micrómetros. Por tanto, son la elección ideal para medir las características o microestructuras más pequeñas.

Destacados



- Medición de vibraciones sin contacto hasta 25 MHz

- Flujo de trabajo digital de extremo a extremo

- 14 rangos de medición de velocidad, 19 de desplazamiento y 14 de aceleración

- Velocidades de vibración de hasta ±10 m/s

- Resoluciones de desplazamiento de hasta 100 fm

- Actualización remota y actualización del decodificador



- 3 salidas analógicas con una frecuencia de muestreo de 160 Msamples/s

- Salida digital GBit-Ethernet

- Láser de clase 2 visible y seguro para los ojos

- Diseño todo en uno compacto y portátil

- Manejo intuitivo

- Alta eficiencia energética

Posible aplicación

Medición de vibraciones de alta frecuencia

Software de medición y adquisición de datos de vibrómetros láser

OptoGUI

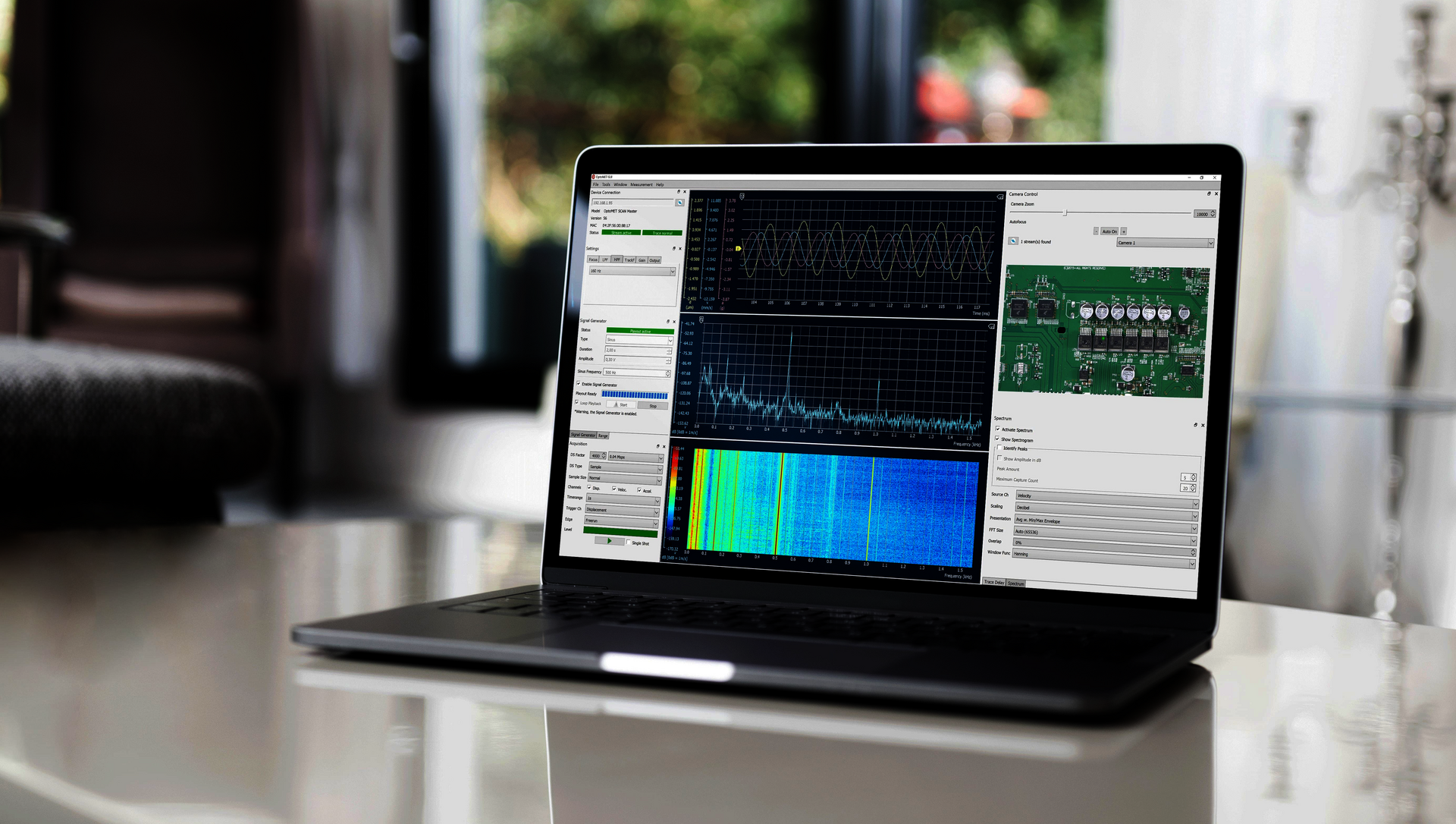

OptoGUI es un software amplio e intuitivo para el control remoto, la adquisición y el análisis de datos cuando se trabaja en modo de punto único. La transferencia de datos se realiza a través de una conexión Gigabit Ethernet digital sin pérdidas.

Especificaciones

Encontrará una lista detallada de todas las características del vibrómetro, incluidas todas las funciones de hardware y software, en la hoja de datos del vibrómetro en Soporte y hojas de datos.

Categoría Características
Fuente láser Láser HeNe
Longitud de onda del láser 632,8 nm
Clase de láser Potencia de salida <1 mW, clase 2
Cantidad medida Velocidad, Desplazamiento, Aceleración
Anchos de banda de frecuencia DC a 25 MHz
Velocidad máxima de vibración 10 m/s
Señal de salida (digital) GBit-Ethernet (RJ45) / WiFi
Señal de salida (analógica) 3 conectores BNC estándar
Procesamiento de señal Digital (Optomet UltraDSP)
Salida de interfaz de usuario Pantalla en color de 3,5" + gráfico de barras LED de 20 segmentos
Entrada de interfaz de usuario Pantalla táctil, mandos con pulsador, interruptor de llave (alimentación)
Dimensiones Longitud x anchura x altura (sin incluir el asa ni la lente) 380 x 180 x 148 mm
Peso 8 kg
Montaje Rosca estándar para trípode
Alimentación 110 -240V AC (50-60Hz) o 12V DC
Consumo de energía 37 vatios
Temperatura de funcionamiento 0°C a 40°C

Decodificadores disponibles

Para la evaluación de las señales de medición interferométricas se dispone de una amplia variedad de descodificadores de alto rendimiento en tiempo real. La tecnología Optomet UltraDSP permite medir frecuencias de hasta 25 MHz y velocidades de vibración de hasta 10 m/s; con la serie Vector, los desplazamientos pueden resolverse a menos de 100 fm. Todos los vibrómetros incorporan un decodificador de velocidad y, opcionalmente, decodificadores de desplazamiento y aceleración. Los numerosos rangos de medición por decodificador garantizan que las mediciones puedan realizarse siempre con la sensibilidad óptima.

Los descodificadores se pueden actualizar o reequipar fácilmente. Empiece con un sistema básico y adapte las capacidades del instrumento de medición según sus necesidades. Esto no requiere devolver el instrumento a la fábrica ni tiempos de espera para su proyecto de producción o investigación. La tabla siguiente ofrece una visión general de las opciones de configuración. También estaremos encantados de ayudarle en la selección del mejor decodificador para su tarea de medición.

Start

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-0

8

2 m/s

DC - 100 kHzrequired
Displacement Decoder D-DD-0

19



 optional
Acceleration Decoder D-AD-0

8



 optional

Basis

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-1

8

2 m/s

DC - 500 kHzrequired
Displacement Decoder D-DD-1

19



 optional
Acceleration Decoder D-AD-1

8



 optional

Sense

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2

11

2 m/s

DC - 1 MHzrequired
Displacement Decoder D-DD-2

19



 optional
Acceleration Decoder D-AD-2

11



 optional

Sense-Remote

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2-R

11

2 m/s

DC - 25 kHzrequired
Displacement Decoder D-DD-2-R

19



 optional
Acceleration Decoder D-AD-2-R

11



 optional

High Speed

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-3

11

10 m/s

DC - 2,5 MHzrequired
Displacement Decoder D-DD-3

19



 optional
Acceleration Decoder D-AD-3

11



 optional

High Frequency

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-4

9

5 m/s

DC - 10 MHzrequired
Displacement Decoder D-DD-4

19



 optional
Acceleration Decoder D-AD-4

9



 optional

Master

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5

14

10 m/s

DC- 10 MHzrequired
Displacement Decoder D-DD-5

19



 optional
Acceleration Decoder D-AD-5

14



 optional

Master+

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5-25

14

10 m/s

DC - 25 MHzrequired
Displacement Decoder D-DD-5-25

19



 optional
Acceleration Decoder D-AD-5-25

14



 optional

Objetivo intercambiable de corto alcance

- Distancia de trabajo 0 mm ... 5 m

- Enfoque automático, enfoque remoto, enfoque manual

- Tamaño del punto de enfoque (típ.) 6 µm a 8 mm
