Nova-Serie

Digitales Freistrahl-SWIR-Laservibrometer: Erfassen Sie nahezu alle Arten von Schwingungen mit unserem robusten, oberflächeneigenschaftsunempfindlichen System.

Die Nova-Serie ist ein modernes und digitales Freistrahl-Laser-Doppler-Vibrometer (LDV), das mit einem SWIR-Messlaser arbeitet (Kurzwellenlängen-InfraRot; SWIR). Die Nova-Serie ist unverzichtbar, wenn jedes Dezibel für den Signalpegel wichtig ist oder ein außergewöhnlicher Dynamikbereich erforderlich ist. Typische Szenarien sind Strukturen, die sichtbares Licht schlecht reflektieren, wie dunkle und raue Oberflächen oder biologisches Gewebe. Auch bei Messungen über große Entfernungen, zum Beispiel im Bauwesen oder auf glühenden Oberflächen wie Turbinenschaufeln in der Luft- und Raumfahrtindustrie oder im Fahrzeug- und Anlagenbau, ist die Signalstärke entscheidend.

Besserer Signalpegel

Die verwendete Wellenlänge von 1550 nm ermöglicht eine zehnmal höhere Ausgangsleistung (10 mW) im Vergleich zu Vibrometern mit sichtbaren HeNe-Lasern. Dennoch ist die maximale Augensicherheit mit Laserschutzklasse 1 gegeben.

Darüber hinaus haben Photodetektoren in diesem Wellenlängenbereich einen Wirkungsgrad von mehr als 98%. In Verbindung mit der höheren Laserleistung ist der Signalpegel 20
dB höher als bei herkömmlichen Laser-Doppler-Vibrometern.

Infrarot-Laservibrometrie - Messen auf allen Oberflächen

Die kurzwellige Infrarot-Laserquelle (SWIR) in der Nova-Serie ermöglicht Schwingungsmessungen auf jeder Oberfläche ohne Behandlung. Selbst auf den schwierigsten Oberflächen, sei es tiefschwarzes, glühendes Metall oder Glas, werden präzise Schwingungsdaten mit einem hohen Signal-Rausch-Verhältnis (SNR) aufgezeichnet.

Messungen auf Kohlefaserverbundplatten oder anderen nicht-kooperativen Materialien können ebenso einfach durchgeführt werden wie Messungen in Entfernungen von mehr als 200 m, ohne dass die Oberfläche des Messobjekts behandelt werden muss.

Stabilität

Mit nur einem einzigen longitudinalen Lasermodus ist die Empfindlichkeit unabhängig von Änderungen des Messabstandes. Die sofortige Betriebsbereitschaft des Gerätes nach dem Einschalten und die Stabilität gegenüber Schwankungen der Umgebungstemperatur sind weitere vorteilhafte Eigenschaften.

Highlights



- Berührungslose Schwingungsmessung bis zu 25 MHz

- Durchgängig digitaler Arbeitsablauf

- 15 Geschwindigkeits-, 19 Weg- und 15 Beschleunigungsmessbereiche

- Schwinggeschwindigkeiten bis zu ±30 m/s

- Wegauflösungen bis zu 50 Femtometer

- Fernaktualisier- und aufrüstbare Decoder



- SWIR-Laser: Höherer und arbeitsabstandsunabhängiger Signalpegel

- Koaxialer grüner Ziellaser

- Digital- und Analogausgang

- Kompaktes und tragbares All-in-One-Design

- Intuitive Bedienung

- Hohe Leistungseffizienz

Mögliche Anwendung

Hoher Dynamikbereich

Laser-Vibrometer Mess- und Datenerfassungssoftware

OptoGUI

OptoGUI ist eine umfangreiche und intuitiv bedienbare Software zur Fernsteuerung, Datenerfassung und Datenanalyse im Ein-Punkt-Betrieb. Die Datenübertragung erfolgt über eine verlustfreie digitale Gigabit-Ethernet-Verbindung.

Spezifikationen

Eine detaillierte Auflistung aller Vibrometer-Eigenschaften, einschließlich aller Hardware- und Software-Merkmale, finden Sie im Vibrometer-Datenblatt unter Support & Datenblätter.

Kategorie Charakteristika
Laserquelle SWIR-Laser
Laser-Wellenlänge Messlaser: 1550 nm
  Ziellaser: 510-530 nm
Laserklasse Messlaser: Ausgangsleistung: <10 mW, Klasse 1
  Ziellaser: Ausgangsleistung: <1 mW, Klasse 2
Messgröße Geschwindigkeit, Verschiebung, Beschleunigung
Frequenzbandbreiten: DC bis 25 MHz
Max. Schwinggeschwindigkeit 30 m/s
Ausgangssignal (digital) GBit-Ethernet (RJ45)
Ausgangssignal (analog) 3 x Standard-BNC-Anschlüsse
Signalverarbeitung Digital (Optomet UltraDSP)
Benutzerschnittstellenausgang Farbbildschirm 3,5" + 20-Segment-LED-Bargraph
Benutzerschnittstellen-Eingabe Touchscreen, Knöpfe mit Drucktaste, Schlüsselschalter (Strom)
Abmessungen Länge x Breite x Höhe (ohne Griff und Linse): 380 x 180 x 148 mm
Gewicht 8 kg
Befestigung Standard-Stativgewinde
Stromversorgung 110 -240V AC (50-60Hz) oder 12V DC
Leistungsaufnahme 27 Watt
Betriebstemperaturbereich 0°C bis 40°C

Verfügbare Decoder

Für die Auswertung der interferometrischen Messsignale steht eine Vielzahl von leistungsfähigen Echtzeitdecodern zur Verfügung. Die Optomet-UltraDSP-Technologie ermöglicht die Messung von Frequenzen bis zu 25 MHz und Schwinggeschwindigkeiten bis zu 25 m/s bei der Fiber-Serie, Verschiebungen können auf weniger als 100 fm aufgelöst werden. Alle Vibrometer sind mit einem Geschwindigkeitsdecoder ausgestattet, optional sind auch Weg- und Beschleunigungsdecoder erhältlich. Zahlreiche Messbereiche pro Decoder sorgen dafür, dass immer mit der optimalen Empfindlichkeit gemessen werden kann.

Die Decoder können einfach nachgerüstet oder aufgerüstet werden. Beginnen Sie mit einem Basissystem und passen Sie die Fähigkeiten des Messgerätes nach Bedarf an. Dies erfordert keine Rücksendung des Geräts ins Werk und keine Wartezeiten für Ihr Produktions- oder Forschungsprojekt. Die untenstehende Tabelle gibt Ihnen einen Überblick über die Konfigurationsmöglichkeiten. Wir helfen Ihnen auch gerne bei der Auswahl des besten Decoders für Ihre Messaufgabe.



Start

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-0N

7

2.5 m/s

DC - 100 kHzrequired
Displacement Decoder D-DD-0N

19



 optional
Acceleration Decoder D-AD-0N

7



 optional

Basis

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-1N

8

5 m/s

DC - 500 kHzrequired
Displacement Decoder D-DD-1N

19



 optional
Acceleration Decoder D-AD-1N

8



 optional

Sense

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2N

11

5 m/s

DC - 1 MHzrequired
Displacement Decoder D-DD-2N

19



 optional
Acceleration Decoder D-AD-2N

11



 optional

Sense Remote

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2N-R

11

5 m/s

DC - 25 kHzrequired
Displacement Decoder D-DD-2N-R

19



 optional
Acceleration Decoder D-AD-2N-R

11



 optional

Sense Speed

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-2N-121212 m/sDC - 1 MHzrequired
Displacement Decoder D-DD-2N-1219  optional
Acceleration Decoder D-AD-2N-1212  optional

Speed

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-3N-12912 m/sDC - 2,5 MHzrequired
Displacement Decoder D-DD-3N-1212  optional
Acceleration Decoder D-AD-3N-129  optional

High Speed

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-3N

11

25 m/s

DC - 2,5 MHzrequired
Displacement Decoder D-DD-3N

19



 optional
Acceleration Decoder D-AD-3N

11



 optional

Ultra High Speed

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-3N-30

12

30 m/s

DC - 2,5 MHzrequired
Displacement Decoder D-DD-3N-30

19



 optional
Acceleration Decoder D-AD-3N-30

12



 optional

High Frequency

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-4N

9

12 m/s

DC - 10 MHzrequired
Displacement Decoder D-DD-4N

19



 optional
Acceleration Decoder D-AD-4N

11



 optional

Master

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5N

14

25 m/s

DC- 10 MHzrequired
Displacement Decoder D-DD-5N

19



 optional
Acceleration Decoder D-AD-5N

14



 optional

Master+

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5N-25

14

25 m/s

DC- 25 MHzrequired
Displacement Decoder D-DD-5N-25

19



 optional
Acceleration Decoder D-AD-5N-25

14



 optional

Master++

Decoder NameNumber of measuring rangesMax. vibrational velocityFrequencyComments
Velocity Decoder D-VD-5N-30

15

30 m/s

DC- 25 MHzrequired
Displacement Decoder D-DD-5N-30

19



 optional
Acceleration Decoder D-AD-5N-30

15



 optional

Verfügbare Linsen

Es sind verschiedene Objektive erhältlich, die für die Nova-Serie optimiert sind. Wählen Sie das richtige optische System je nach Arbeitsabstand, Reflexionsvermögen der zu messenden Oberfläche oder Größe des Fokuspunkts. Die Objektive sind dank eines Bajonettverschlusses wie bei Spiegelreflexkameras leicht austauschbar.
Die folgende Tabelle gibt einen Überblick über die Konfigurationsmöglichkeiten. Wir helfen Ihnen gerne bei der Auswahl des besten Objektivs für Ihre Messaufgabe.

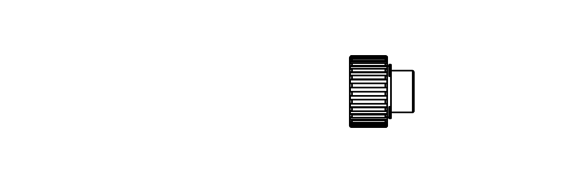

Kurzdistanz-Wechselobjektiv

- Arbeitsabstand: 6 mm ... 5 m

- Autofokus, Fernfokus, manueller Fokus

- Fokuspunktgröße (typ.): 25 µm bei 6 mm



Mid-Range-Wechselobjektiv

- Arbeitsabstand: 125 mm ... 10 m

- Autofokus, Fernfokus, manueller Fokus

- Fokuspunktgröße (typ.): 43 µm bei 125 mm

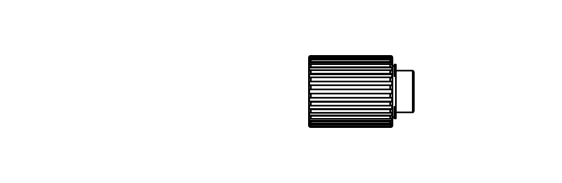

Long-Range-Wechselobjektiv

- Arbeitsabstand: 450 mm ... 100 m

- Autofokus, Fernfokus, manueller Fokus

- Fokuspunktgröße (typ.): 67 µm bei 450 mm

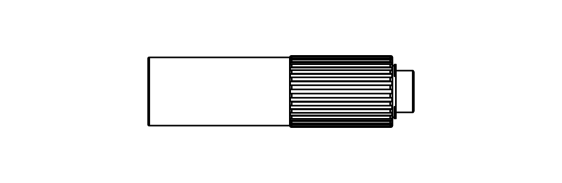

Super-Long-Range-Wechselobjektiv

- Arbeitsabstand: 2300 mm ... 200 m

- Autofokus, Fernfokus, manueller Fokus

- Fokuspunktgröße (typ.): 245 µm bei 2300 mm



Erfahren Sie mehr über die Nova-Xtra mit Extra-Long-Range-Wechselobjektiv

Zubehör

Laser-Vibrometer-Transportkoffer

Transportkoffer für Einpunkt-Vibrometer

Stabiler und wasserdichter Peli Koffer für die sichere Aufbewahrung und den Transport des Vibrometers.

Außenmaße (L x B x H): 61,9 x 49,2 x 22,3 cm

Laser-Vibrometer-Transporttasche

Transporttasche

Kompakte und leichte Transporttasche für die Outdoormessung

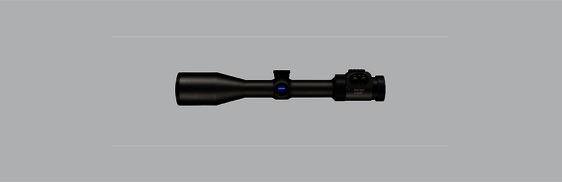

Fernrohr

Für Messungen aus größerer Entfernung erleichtert ein Fernrohr das Auffinden des Messpunktes. Das Teleskop kann einfach auf der Messschiene oben am Vibrometer montiert werden.

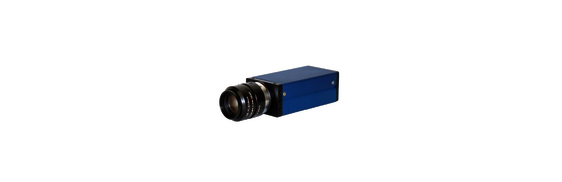

IR-Kamera

Zur digitalen Visualisierung des Laserpunktes. Die Kamera kann einfach an der Messschiene an der Oberseite des Vibrometers montiert werden.

Laser-Vibrometer-Stativ mit Fluidkopf

Stativ mit Fluidkopf

Richten Sie Ihr Vibrometer mit den hochwertigen Stativen von Manfrotto präzise aus .



Powerbank Tragbares Laser-Vibrometer

Mobile Batterie

Tragbares Batterieladegerät, externe Batterie-Powerbank. Für die Stromversorgung des Vibrometers bei Messungen im Freien.

IR-Detektor-Karte

Umwandlung des nicht sichtbaren Infrarotlichts in einen sichtbaren Lichtpunkt.
