Scanning Laser Doppler Vibrometer

Die Scanning Laser Doppler Vibrometrie, manchmal auch als Full-Field-Vibrometrie bezeichnet, ist eine bildgebende Hochgeschwindigkeitsmessmethode zur Visualisierung von Schwingungen. Scanning Laser Doppler Vibrometer (SLDV) von Optomet führen berührungslose Vibrationsmessungen durch und liefern präzise Einblicke in das dynamische Verhalten vibrierender Strukturen.

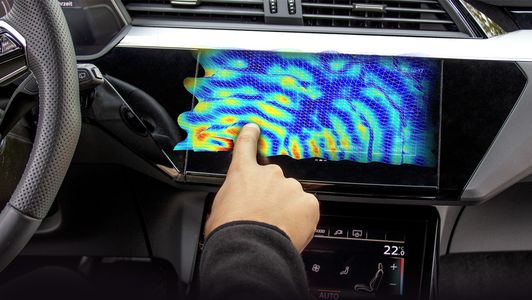

Mit Scanning Laser Vibrometern lassen sich die vollständigen Oberflächenvibrationsdaten des untersuchten Objekts rekonstruieren. Schwingungsmoden und Eigenmoden können identifiziert, analysiert und visualisiert werden. Die Ausbreitung von Oberflächenwellen kann erfasst, FE-Modelle validiert, komplexe Schwingungsprozesse charakterisiert und modale Parameter bestimmt werden.

Vibration messen Oberfläche Schwingung Vibrometer

Modernste Scanning Laser Vibrometrie

Das Optomet Scanning Laser Doppler Vibrometer war das weltweit erste SLDV, das die überlegene Signalqualität der Short-Wavelength-Infrared (SWIR) Laservibrometrie mit dem informativen Wert von Bildgebungsmethoden kombinierte, indem es die zu testenden Objekte auf einem flexibel definierbaren Punktraster abtastet.

Größte optische Apertur

Aufgrund der größten optischen Apertur kann kein anderes Scanning Vibrometer mehr reflektiertes Laserlicht einsammeln. Dies garantiert die höchstmögliche Messempfindlichkeit des Laser Vibrometers.

Messungen auf jeder Oberfläche

Durch die Kombination der hohen Messempfindlichkeit des Scanning Vibrometers mit der überlegenen Signalqualität der SWIR-Lasertechnologie können selbst Oberflächen mit geringstem Reflexionsvermögen und bei größten Messabständen gemessen werden. Ganze Werkstücke werden automatisch vom Scanning Laser Vibrometer in einem Messvorgang geprüft, ohne dass die Objektoberfläche mit reflektierender Folie präpariert werden muss.

Benutzerfreundliche Messsoftware

Kein anderes Scanning Vibrometer kommt mit einer benutzerfreundlicheren Messsoftware. OptoSCAN führt den Benutzer Schritt für Schritt durch die Messung und ermöglicht es auch unerfahrenen Benutzern, in kürzester Zeit präzise Messdaten zu erhalten.

Vorteile aller Optomet-Vibrometer

Weitere innovative und moderne Eigenschaften des Scanning Laser Vibrometers wie die echte Portabilität, unsere intuitive Hard- und Software oder die durchgängige digitale Signalverarbeitung sind in der Produktübersicht beschrieben.

Merkmale - Scan Serie Laser Vibrometer

Kompaktes, All-in-One Design
Intuitive Handhabung
SWIR Laserquelle
Große Apertur für höchste optische Empfindlichkeit
Offene Daten- und Steuerschnittstellen
Schwinggeschwindigkeiten bis ±30 m/s
Höchste Auflösung < 100 Femtometer
Vollwertiger Einpunkt-Vibrometer Betrieb
3 x BNC Analog Ausgänge mit einer Datenrate von 160 MSample/s
GBit Ethernet Digital Ausgang
Remote Update- und Upgrade-Fähigkeit

Technische Daten

Eine detailierte Liste aller technischen Daten des Scanning Vibrometers, einschließlich aller Hardware und Software Features, findet sich im entsprechenden Vibrometer Datenblatt unter Support & Datenblätter.

Kategorie	Eigenschaften
Messgröße	Schwinggeschwindigkeit, Schwingweg, Beschleunigung
Signalverarbeitung	Digital (Optomet UltraDSP)
Frequenzbandbreite	DC bis 25 MHz
Max. messbare Geschwindigkeit	30 m/s
Geschwindigkeits-Auflösung	Down to 1,7 nm/s
Arbeitsabstand	Variable Arbeitsabstände (bis 100 m)
Scanwinkel (h x v)	50 ° x 40 °, Auflösung <0.001°, Stabilität <0.001°/h
Max. scan points/s	30
Kamera	Full HD 1080p, 30x optischer zoom
Ethernet Digital Ausgang	1 GBit
BNC analoge Ausgänge	Weg / Geschwindigkeit / Beschleunigung, Signalgenerator-Ausgang
BNC analoge Eingänge	Messeingang, 2 x Referenzeingang (optional 5 x oder 8 x)
	24-bit A/D Konverter pro Channel
	Unterstützt IEPE (Integrated Electronic Piezoelectric) Inputs
Laserwellenlänge	Messlaser: 1550 nm
	Targeting Laser: 510-530 nm
Laserschutzklasse	Messlaser: Ausgangsleistung <10 mW, Klasse 1
	Targeting Laser Ausgangsleistung: <1 mW, Klasse 2
Betriebstemperatur	0 ... 40°C
Abmessungen	Länge x Breite x Höhe (ohne Griff und Objektiv): 450 x 224 x 180 mm
Gewicht	ca. 12 kg
Spannungsversorgung	110 -240V AC (50-60Hz) oder 12 V DC

Laser Vibrometer Mess- & Analysesoftware

Unsere Scanning Laser Vibrometer können sowohl im Scanning Modus betrieben werden - in diesem Fall wird die Gerätesteuerung, die Messung und die Datenanalyse mit der OptoSCAN Software vorgenommen - als auch im Ein-Punkt Modus - in diesem Fall wird die Gerätesteuerung, die Messung und die Datenanalyse mit der OptoGUI Software vorgenommen. Sie können sogar beide Arbeitsmodi gleichzeitig betreiben.

Single Point Laser Vibrometer Analysis Software

OptoGUI

OptoGUI ist ein umfangreiches und intuitives Mess- und Analyseprogramm für Einpunkt Vibrationsmessungen. Fernsteuerung, Datenaufnahme und Datenanalyse erfolgen vollkommen digital über eine GBit-Ethernet Verbindung. Klicken Sie hier für weiterführende Informationen über OptoGUI.

OptoSCAN

OptoSCAN bietet umfangreiche und intuitive Funktionalität für Ihre Scanning Messung. Fernsteuerung, Datenaufnahme und Datenanalyse erfolgen vollkommen digital über eine GBit-Ethernet Verbindung. Klicken Sie hier für weiterführende Informationen über OptoSCAN.

Digitale Decoder zur Auswahl

Zur Auswertung der interferometrischen Messsignale steht Ihnen eine breite Auswahl von leistungsfähigen Echtzeit-Decodern zur Verfügung. Die Optomet UltraDSP-Technologie erlaubt die Messung von Frequenzen bis zu 25 MHz (im Einpunktbetrieb) und Schwinggeschwindigkeiten bis 30 m/s, Auslenkungen sind bis weniger als 100 fm auflösbar. Alle Vibrometer verfügen über einen Geschwindigkeitsdecoder, optional sind Weg- und Beschleunigungsdecoder erhältlich. Zahlreiche Messbereiche je Decoder stellen sicher, dass immer mit der optimalen Empfindlichkeit gemessen werden kann.

Decoder lassen sich ohne Weiteres nachrüsten oder erweitern. Starten Sie mit einem Basis-System und passen Sie die Fähigkeiten des Messgeräts nach Bedarf an. Eine Einsendung des Geräts ist hierzu nicht erforderlich, Ihre Produktion oder Ihr Forschungsprojekt müssen nicht warten. Die untenstehende Tabelle gibt Ihnen einen Überblick über die Konfigurationsmöglichkeiten. Gerne beraten wir Sie bei der Auswahl des passenden Decoders für Ihre Messaufgabe.

Basis

Bezeichnung	Anzahl Messbereiche	Max. Geschwindigkeit	Max. Frequenz (Scan-Betrieb)	Anmerkung
Velocity Decoder D-VD-1N	8	5 m/s	100 kHz	Notwendig
Displacement Decoder D-DD-1N	19			Optional
Acceleration Decoder D-AD-1N	8			Optional

Bezeichnung

Anzahl Messbereiche

Max. Geschwindigkeit

Max. Frequenz

(Scan-Betrieb)

Anmerkung

Velocity Decoder D-VD-1N

5 m/s

100 kHz

Notwendig

Displacement Decoder D-DD-1N

Optional

Acceleration Decoder D-AD-1N

Optional

Sense

Bezeichnung	Anzahl Messbereiche	Max. Geschwindigkeit	Max. Frequenz (Scan-Betrieb)	Anmerkung
Velocity Decoder D-VD-2N	11	5 m/s	1 MHz	Required
Displacement Decoder D-DD-2N	19			Optional
Acceleration Decoder D-AD-2N	11			Optional

Bezeichnung

Anzahl Messbereiche

Max. Geschwindigkeit

Max. Frequenz

(Scan-Betrieb)

Anmerkung

Velocity Decoder D-VD-2N

5 m/s

1 MHz

Required

Displacement Decoder D-DD-2N

Optional

Acceleration Decoder D-AD-2N

Optional

Sense Speed

Bezeichnung	Anzahl Messbereiche	Max. Geschwindigkeit	Max. Frequenz (Scan-Betrieb)	Anmerkung
Velocity Decoder D-VD-2N-12	12	12 m/s	1 MHz	Notwendig
Displacement Decoder D-DD-2N-12	19			Optional
Acceleration Decoder D-AD-2N-12	12			Optional

Bezeichnung

Anzahl Messbereiche

Max. Geschwindigkeit

Max. Frequenz

(Scan-Betrieb)

Anmerkung

Velocity Decoder D-VD-2N-12

12 m/s

1 MHz

Notwendig

Displacement Decoder D-DD-2N-12

Optional

Acceleration Decoder D-AD-2N-12

Optional

High Speed

Bezeichnung	Anzahl Messbereiche	Max. Geschwindigkeit	Max. Frequenz (Scan-Betrieb)	Anmerkung
Velocity Decoder D-VD-3N	11	25 m/s	2,5 MHz	Notwendig
Displacement Decoder D-DD-3N	19			Optional
Acceleration Decoder D-AD-3N	11			Optional

Bezeichnung

Anzahl Messbereiche

Max. Geschwindigkeit

Max. Frequenz

(Scan-Betrieb)

Anmerkung

Velocity Decoder D-VD-3N

25 m/s

2,5 MHz

Notwendig

Displacement Decoder D-DD-3N

Optional

Acceleration Decoder D-AD-3N

Optional

Ultra High Speed

Bezeichnung	Anzahl Messbereiche	Max. Geschwindigkeit	Max. Frequenz (Scan-Betrieb)	Anmerkung
Velocity Decoder D-VD-3N-30	12	30 m/s	2,5 MHz	Notwendig
Displacement Decoder D-DD-3N-30	19			Optional
Acceleration Decoder D-AD-3N-30	12			Optional

Bezeichnung

Anzahl Messbereiche

Max. Geschwindigkeit

Max. Frequenz

(Scan-Betrieb)

Anmerkung

Velocity Decoder D-VD-3N-30

30 m/s

2,5 MHz

Notwendig

Displacement Decoder D-DD-3N-30

Optional

Acceleration Decoder D-AD-3N-30

Optional

Hochfrequenz

Bezeichnung	Anzahl Messbereiche	Max. Geschwindigkeit	Max. Frequenz (Scan-Betrieb)	Anmerkung
Velocity Decoder D-VD-4N	9	12 m/s	10 MHz	Notwendig
Displacement Decoder D-DD-4N	19			Optional
Acceleration Decoder D-AD-4N	9			Optional

Bezeichnung

Anzahl Messbereiche

Max. Geschwindigkeit

Max. Frequenz

(Scan-Betrieb)

Anmerkung

Velocity Decoder D-VD-4N

12 m/s

10 MHz

Notwendig

Displacement Decoder D-DD-4N

Optional

Acceleration Decoder D-AD-4N

Optional

Master

Bezeichnung	Anzahl Messbereiche	Max. Geschwindigkeit	Max. Frequenz (Scan-Betrieb)	Anmerkung
Velocity Decoder D-VD-5N	14	25 m/s	10 MHz	Notwendig
Displacement Decoder D-DD-5N	19			Optional
Acceleration Decoder D-AD-5N	14			Optional

Bezeichnung

Anzahl Messbereiche

Max. Geschwindigkeit

Max. Frequenz

(Scan-Betrieb)

Anmerkung

Velocity Decoder D-VD-5N

25 m/s

10 MHz

Notwendig

Displacement Decoder D-DD-5N

Optional

Acceleration Decoder D-AD-5N

Optional

Master+

Bezeichnung	Anzahl Messbereiche	Max. Geschwindigkeit	Max. Frequenz (Scan-Betrieb)	Anmerkung
Velocity Decoder D-VD-5N-25	14	30 m/s	25 MHz	Notwendig
Displacement Decoder D-DD-5N-25	19			Optional
Acceleration Decoder D-AD-5N-25	14			Optional

Bezeichnung

Anzahl Messbereiche

Max. Geschwindigkeit

Max. Frequenz

(Scan-Betrieb)

Anmerkung

Velocity Decoder D-VD-5N-25

30 m/s

25 MHz

Notwendig

Displacement Decoder D-DD-5N-25

Optional

Acceleration Decoder D-AD-5N-25

Optional

Master++

Bezeichnung	Anzahl Messbereiche	Max. Geschwindigkeit	Max. Frequenz (Scan-Betrieb)	Anmerkung
Velocity Decoder D-VD-5N-30	15	30 m/s	25 MHz	Notwendig
Displacement Decoder D-DD-5N-30	19			Optional
Acceleration Decoder D-AD-5N-30	15			Optional

Bezeichnung

Anzahl Messbereiche

Max. Geschwindigkeit

Max. Frequenz

(Scan-Betrieb)

Anmerkung

Velocity Decoder D-VD-5N-30

30 m/s

25 MHz

Notwendig

Displacement Decoder D-DD-5N-30

Optional

Acceleration Decoder D-AD-5N-30

Optional

Datenblatt & Informationen über Laser Vibrometrie

Zubehör

Vibrometer Transportkoffer

Stabiler und wasserdichter Koffer für die sichere Aufbewahrung und den Transport des Vibrometers.

Außenabmessungen (L x B x H): 62,5 x 49 x 35 cm

Close-up Unit

Für Messungen in einem Abstand von wenigen Millimetern.

Detektorkarte

Macht den SWIR Messstrahl für das Auge sichtbar.

IR-Kamera

Infrarot Kamera zur Fokussierung auf den IR-Messstrahl. Zur Erleichterung der Positionierung des Messpunkts bei großer Entfernung. Die Kamera wird auf einer Schiene am Messgerät befestigt.

Stativ mit Fluidkopf

Hochqualitatives Stativ von Manfrotto.

Powerbank, mobile Batterie für Laser Vibrometer

Mobiler Akku

12 Volt Power Bank mit portablem Ladegerät für den portablen und netzunabhängigen Betrieb Ihres Laser Vibrometers.

Schutz-Fenster

Schützt den Scanning Mechanismus gegen Staub, Wind und akustische Anregung bei hohen Schalldrücken. Speziell optisch vergütetes Glas vermeidet Störeinflüsse auf den Messlaser.
