Volles Potenzial der Vibrometrie
Schöpfen Sie das volle Potenzial der Laser-Doppler-Vibrometrie aus: Visualisieren Sie die Schwingungsdynamik ganzer Objekte von jeder Seite in Kombination mit aufschlussreichen Referenzdaten.
01

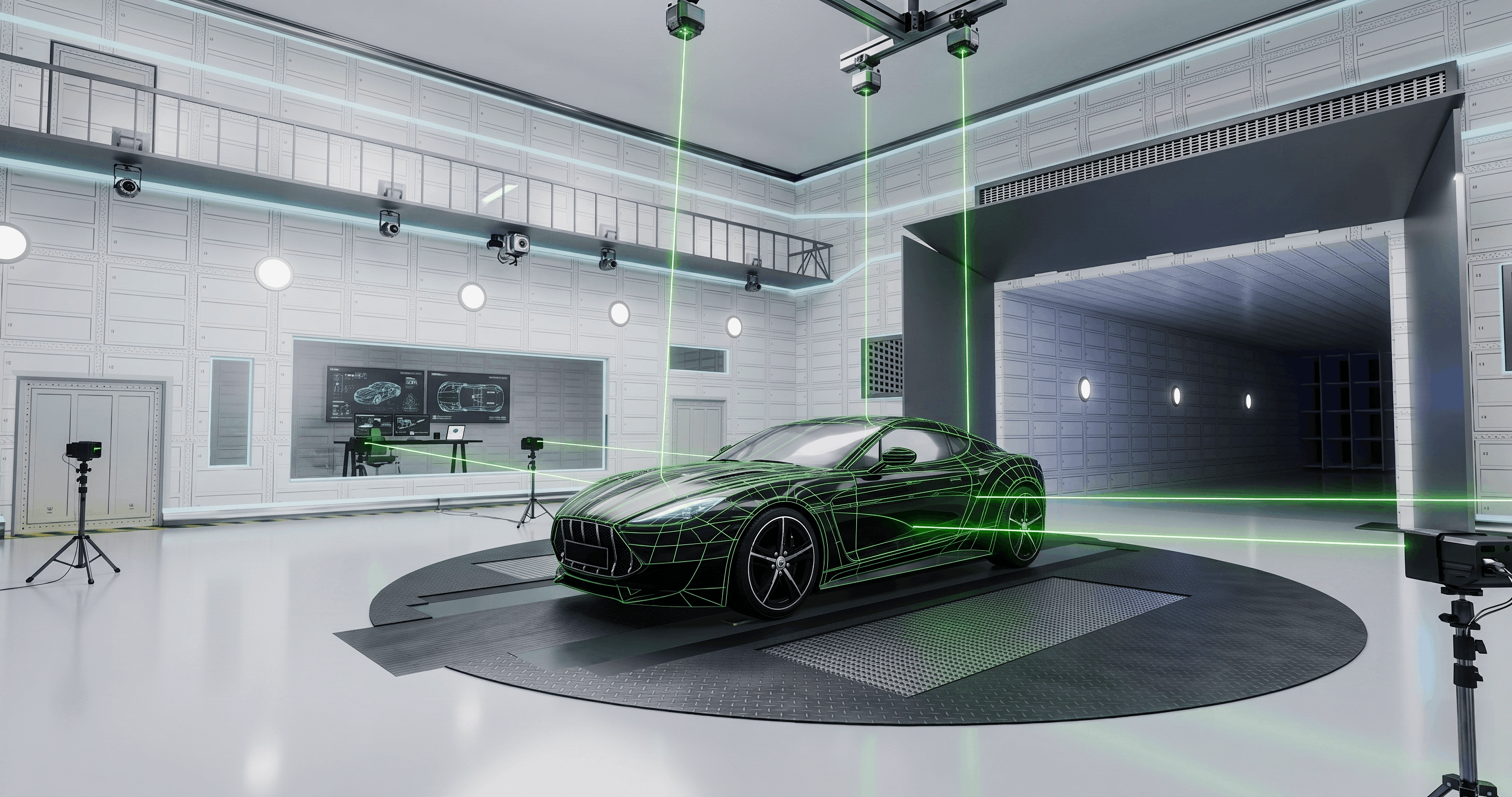

Flexible Messaufbauten
Das SMART Full-Body System von Optomet ermöglicht Ihnen die Anpassung des Messaufbaus an Ihre spezifischen Anforderungen. Sie können mehrere SMART Scan+ Vibrometer um das Prüfobjekt herum positionieren, um mit einer Full-Body Messung die Schwingungen Ihres Testobjekts aus verschiedenen Blickwinkeln zu erfassen. Alternativ können Sie dank der intelligenten Stitching-Funktionen von SMART Lab umfassende Ergebnisse mit nur einem einzigen SMART Scan+ Vibrometer erzielen. Diese fortschrittliche Funktion integriert nahtlos Daten aus mehreren Messungen und liefert ein vollständiges, hochpräzises Schwingungsprofil des gesamten Objekts, selbst mit minimaler Ausrüstung.
02
Gleichzeitige synchronisierte Messungen
Mehrere SMART Scan+ Vibrometer arbeiten synchron als ein einziges Messsystem und ermöglichen schnelle, effiziente Full-Body Vibrationsmessungen. Die Geräte erfassen gleichzeitig hochauflösende Schwingungsdaten über das gesamte Prüfobjekt, während die SMART Lab Software jeder Komponente automatisch die passende Aufgabe zuweist. So lassen sich selbst Messungen mit mehreren zehntausend Punkten zuverlässig und effizient durchführen. Das Ergebnis sind präzise Schwingungsanalysen mit hoher räumlicher Auflösung – in deutlich kürzerer Zeit als mit herkömmlichen Messverfahren.
03
Innovative Schwingungsanalyse zur Optimierung von Flugzeugen in Windkanälen
Die SMART-Serie ermöglicht berührungslose Schwingungsmessungen an Flugzeugen unter realistischen Windkanalbedingungen. Selbst kleinste Vibrationen an Flügeln, Leitwerken oder Triebwerkskomponenten werden präzise erfasst, ohne die Aerodynamik zu beeinflussen. Dank synchronisierter Messungen aus mehreren Blickwinkeln liefert das System auch unter komplexen Strömungsbedingungen hochauflösende Schwingungsdaten und trägt dazu bei, Lärmemissionen zu reduzieren und die strukturelle Integrität zu verbessern. Mit der intuitiven Software können Schwingungsdaten in Echtzeit analysiert werden, was effizientere und genauere Windkanaltests ermöglicht.
04
Konfigurieren Sie Ihr SMART Full Body
Stellen Sie Ihr Laservibrometer aus Serienausstattung und Optionen zusammen.
Frequenzbandbreite
Eine Stufe wählenUpgrades
MehrfachauswahlGeschwindigkeitsbereich
Eine Stufe wählenUpgrades
MehrfachauswahlMessgrößen
Mehrfachauswahl05
Technische Daten
- Messgrößen
- Geschwindigkeit, Auslenkung, Beschleunigung
- Frequenzbereich
- DC bis 50 MHz individuell wählbar durch frei konfigurierbaren Bandpassfilter für Geschwindigkeit, Weg und Beschleunigung
- Max. Geschwindigkeit
- 50 m/s
- Messbereiche
- Messbereichsgrenzen können frei eingestellt werden zwischen1 mm/s und 50 m/s für Geschwindigkeit- 10 nm – 5 m für den Weg- 10 m/s² und 100 Mio. m/s² für Beschleunigung
- Signalverarbeitung
- Digital (FPGA-basiert)
- Filter
- Tiefpass- und Hochpassfilter werden durch den gewählten Frequenzbereich definiert Tracking-Filter: aus / langsam / schnell
- Benutzeroberfläche
- 7" Full HD+ Touchscreen mit 1000 nits Spitzenhelligkeit
- Abmessungen
- Länge × Breite × Höhe (ohne Griff): 365 × 194 × 196 mm
- Gewicht
- ~ 7,8 kg
- Stromversorgung
- 100 - 240 V AC (50-60 Hz) oder 12 V DC
- Portabilität
- Komfortables All-in-One-Design für nahtlosen Transport und einfache Einrichtung
- Kalibrierintervall
- Alle 24 Monate (empfohlen)
- Scanwinkel
- 50° x 40°, Auflösung unter 0,001°, Stabilität besser als 0,001°/h
- Max. Scanpunkte/s
- 30
- Scanpunktdichte
- Bis zu 512 x 512 Scanpunkte
- Kamera
- - 4 K 2160p, 40 x Hybridzoom (1080p äquivalent), 20 x optischer Zoom - Horizontaler Betrachtungswinkel: 63,7° (breites Ende) bis 3,2°, treiberlose Installation
- Probengröße
- Min. < 1 mm², max. > 10 m²
- Geometrieeinheit
- Messung von Entfernungen zu Objekten und deren Geometrie
- Arbeitsabstand
- - Variabler Arbeitsabstand von 250 mm bis 100 m - Mit Koaxialeinheit: 111 mm bis 1 m - Mit Nahaufnahmeeinheit: unter 6,5 mm bis 54 mm
- Laser-Wellenlänge
- Messlaser: 1550 nm, Ziellaser: 510-530 nm
- Laserschutzklasse
- Messlaser
- Ausgangsleistung: <10 mW, Klasse 1
- Ziellaser
- Ausgangsleistung: <1 mW, Klasse 2
- Objektiv
- Langstreckenkamera, 100 mm Brennweite
- Optik
- Automatische und manuelle Fokussierung
- Betriebstemperatur
- 0 °C bis 40 °C
- Lagertemperatur
- -10 °C bis 65 °C
- Relative Luftfeuchtigkeit
- Max. 80 %, nicht kondensierend
- Fernsteuerung
- - Anschluss und Steuerung mehrerer Vibrometer gleichzeitig für Referenz-, Mehrpunkt- und 3D-Schwingungsmessungen
- Messaufbau
- - Automatische oder manuelle Kalibrierung der Laserbewegung mit dem Kamerabild - Auswahl von Messbereichen basierend auf den geladenen 3D-Modellen und automatische Erzeugung von Netzpunkten
- Datenerfassung
- - Bequemer Zugriff auf alle Daten in einer einzigen Software - von Vibrometern bis zu mehreren Referenzsensoren - Mehrkanaliger Arbiträrsignalgenerator zur Erzeugung vordefinierter Signale (Sinus, Sinus-Sweep, Rechteck, Zufall, etc.) oder benutzerdefinierter Signale aus importierten .csv- oder .wav-Dateien - Echtzeit-Signalanalyse und -verbesserung auf der Grundlage von Speckle-Tracking und intelligenter Mittelwertbildung
- Messauswertung
- - Berechnung verschiedener Frequenzfunktionen: FRF, FFT, Auto-Spektrum, Kreuz-Spektrum, Kohärenz - 3D-Animation von Modenformen bei benutzerdefinierten Frequenzen auf der Grundlage von FRF- und FFT-Daten - Vollständig anpassbare Ansichtsoptionen, einschließlich Farbkarten, Betrachtungswinkel, Texturoberflächen, usw.
- Datenimport/-export
- - Multithreading-Export von ODS-Daten, Zeitdaten, Geometriedaten, allen Frequenzfunktionen und Daten von Referenzkanälen in das Universal File Format (.uff), in das Hierarchical Data Format (.hdf5) und in das MATLAB®-Dateiformat (.mat) - Export von Animationen der Zeitdaten (Wellenausbreitung) und ausgewählter Modenformen als hochauflösende (bis zu 4K) Videodatei
- Software-Optionen
- Zeitbereichsanalyse und Animation zur Visualisierung der Ausbreitung von Schwingungen (Standard) Modalanalyse, um einen Einblick in die dynamischen Eigenschaften des zu prüfenden Objekts zu erhalten (Option) Grundlegende Software-Wartung: 2 Jahre Software-Updates inklusive (Standard) Erweiterte Software-Wartung: 2 weitere Jahre Software-Updates (Option)
- Frequenz-Optionen
- Frequency 250 kHz — Messung von Frequenzen bis zu 250 kHz, Abdeckung des gesamten akustischen Bereichs und darüber hinaus (Standard) Frequency 5 MHz — Messung von Frequenzen bis zu 5 MHz (Option) Frequency 15 MHz — Messung von Frequenzen bis zu 15 MHz (Option) Frequency 25 MHz — Messung von Frequenzen bis zu 25 MHz (Option) Frequency 35 MHz — Messung von Frequenzen bis zu 35 MHz (Option) Frequency 50 MHz — Messung von Frequenzen bis zu 50 MHz bis zur Grenze des technologisch Machbaren (Option) Frequenz-Upgrade M — Erhöhen Sie die Frequenzbegrenzung jeder Option um 500 kHz (Option) Frequenz-Upgrade L — Erhöhen Sie die Frequenzbegrenzung einer beliebigen Option um 1 MHz (Option) Frequenz-Upgrade XL — Heraufsetzen der Frequenzbegrenzung einer Option um 5 MHz (Option)
- Geschwindigkeits-Optionen
- Basis — Stufenlose Einstellung des Geschwindigkeitsmessbereichs zwischen 10 mm/s und 15 m/s (Standard) High Speed — Messen Sie Geschwindigkeiten bis zu 25 m/s (Option) Master — Messung von Geschwindigkeiten bis zu 50 m/s (Option) Ultra — Messen Sie Geschwindigkeiten bis zu 50 m/s und erhalten Sie Zugang zum High Resolution Upgrade mit dem kleinsten Geschwindigkeitsmessbereich von 1 mm/s (Option) Hochauflösendes Upgrade — Kleinster Geschwindigkeitsmessbereich 1 mm/s (Option) Geschwindigkeits-Upgrade M — Erhöhen Sie die maximale Geschwindigkeit jeder Geschwindigkeitsoption um 2,5 m/s (Option)
- Messgrößen-Optionen
- Geschwindigkeit — Messung von Schwingungsgeschwindigkeiten (Standard) Auslenkung — Messung von Schwingungsauslenkungen mit stufenlos einstellbaren Bereichen von 10 nm bis 100 m (Option) Beschleunigung — Messung von Schwingungsbeschleunigungen mit stufenlos einstellbaren Bereichen von 10 m/s² bis 100 Mio. m/s² (Option)
06
Eingänge und Ausgänge
Analoge Signalausgänge (BNC)
LEMO-Signaleingänge (12 Kanäle)
BNC HF-Signaleingänge (bis zu 50 MHz)
Einschalttaste
Optischer Kommunikationsanschluss
Ethernet-Anschluss: für Gerätekommunikation/Daten
USB-Anschluss (Typ-A)
Stromeingang
USB-Anschluss (Typ-C)
Ethernet-Anschluss: für Gerätekommunikation/Daten
GNSS-Antennenanschluß
10 MHz SMB-Anschlüsse
Mehrzweck-SMB-Anschlüsse
Stromausgang
Optischer Faseranschluss (LC-Duplex)
07
Stativ mit Fluidkopf
OptionRichten Sie Ihr Vibrometer mit hochwertigen Stativen von Manfrotto präzise aus
Scanning-Vibrometer-Transportkoffer
StandardTransportkoffer für Scanning-Vibrometer Stabiler und wasserdichter Peli Koffer für die sichere Aufbewahrung und den Transport des Vibrometers Außenmaße (L x B x H): 62,5 x 49 x 35 cm
Transporttasche
OptionKompakte und leichte Transporttasche für die Outdoormessung
Spiegelset
OptionErmöglicht berührungslose Schwingungsmessungen auch an schwer zugänglichen Stellen. Das Spiegelset enthält 4 Vorderflächenspiegel.
Ringlicht
OptionZur Beleuchtung kleiner Testobjekte. Erfordert Nahaufnahmeeinheit.
Koaxialeinheit
OptionRichtet die optischen Achsen von Messlaser und Kamera aus
Close-Up Unit
OptionFür Messungen von kleinen Objekten mit Abständen im Millimeterbereich
Schutzfenster
StandardSchützt die Abtasteinheit vor Staub, Wind und akustischer Anregung bei hohen Schalldruckpegeln
IR-Detektor-Karte
StandardUmwandlung des unsichtbaren Infrarotlichts in einen sichtbaren Lichtpunkt
08
Software SMART Lab
Messsoftware für die gesamte SMART-Serie: synchronisierte Erfassung, Analyse in Zeit- und Frequenzbereich und Messungen am 3D-Modell.
Software SMART Lab: Eine Software für alle Geräte
Verwenden Sie die Software SMART Lab mit allen Geräten der SMART-Serie, um deren volles Potenzial auszuschöpfen. Synchronisierte Daten von verschiedenen Geräten werden gleichzeitig verarbeitet, was eine unübertroffene Flexibilität für Ihre Messaufbauten ermöglicht.
Messungen mit Unterstützung von 3D-Modellen
Messen Sie einfach komplexe Strukturen mit intelligenter Kalibrierung und einfacher Generierung von Messpunkten. Der vollautomatische Kalibrierprozess spart Zeit und Kosten. Überzeugende Schwingungsvisualisierungen komplexer Strukturen entstehen durch die nahtlose Animation der Messdaten auf den 3D-Modellen.
Erweiterte Erfassung und Analyse
Zeit- und Frequenzdaten können gleichzeitig in Echtzeit analysiert werden, sogar während die Messung noch läuft. So können Sie die Einstellungen bereits zu Beginn des Messvorgangs überprüfen und erhalten schnellere und zuverlässigere Ergebnisse.
Eine einzigartige Kombination aus Präzision und berührungsloser Messung:
Die SMART-Serie definiert die Schwingungsanalyse neu
Kein anderes System kombiniert berührungslose Messung, mehrdimensionale Fähigkeit und Präzision in einer Weise wie die SMART-Serie. Herkömmliche Messsysteme arbeiten oft mit physischem Kontakt, der das Prüfobjekt stören oder die Daten verfälschen kann. Im Gegensatz dazu verwendet die SMART-Serie die völlig eingriffsfreie Laser-Doppler-Vibrometer-Technologie, die präzise Messungen ohne Beeinträchtigung der aerodynamischen Bedingungen oder der strukturellen Integrität des Prüfobjekts ermöglicht.
Schwingungsmessung in Forschung, Entwicklung und Industrie – Optomet bietet die passende Lösung für Ihre Anforderung.
