fiber series

デジタルファイバー結合型 SWIR レーザドップラ振動計

お客様のニーズに的確に応える真の柔軟性を体験してください。

オプトメットファイバーシリーズは、SWIR (短波長赤外) レーザドップラ振動計の優れた性能と、コンパクトな光ファイバー結合ヘッドの柔軟性を併せ持つ Nova シリーズをさらに発展させた製品です。

コンパクトでフレキシブルな測定ヘッド

小型でコンパクトな光学ヘッドは、狭い場所での測定に適しており、特にヘッドの位置を頻繁に変更する必要がある場合、取り扱いを大幅に簡素化します。カメラを内蔵したタイプでは、測定ポイントの定義が容易になります。長距離用のヘッドと、非常に狭いスペース用の小型ヘッドがあります。

厳しい環境条件にも対応

光学ヘッドと振動計を分離することで、厳しい測定環境や特殊な用途にも柔軟に対応できます。

1 台の振動計に複数のヘッドを接続

オプティカルスイッチを使用すると、1 台の振動計に複数のオプティカルヘッドを接続でき、1 台の振動計で複数の測定ポイントをモニタリングできます。スイッチとアクティブ チャンネルの選択は、イーサネット経由で制御できます。

ハイライト

- コンパクト、フレキシブル、堅牢なセンシングヘッド

- 優れた信号レベル

- フレキシブルなケーブル長 2, 5, 20...メートル

- イーサネット・デジタル出力(1GBit)・リモート機能付き

- 変位測定用32ビットDynamikレンジ

- 周波数帯域幅DC ~ 25 MHz (デジタル・リアルタイム)

- 振動速度:最大±30 m/s

- 50フェムトメーターまでの変位分解能

- マルチプレックス機能

応用の可能性

マルチプレックスファイバーヘッドによるタービンの測定(位置変更なし

Fiber-Multiplexは、Optomet Fiberシリーズ専用に設計された革新的なエクステンションで、追加のファイバースイッチを統合することで機能を強化します。

レーザドップラ振動計 > シングルポイント振動計 > データ収集ソフトウェア

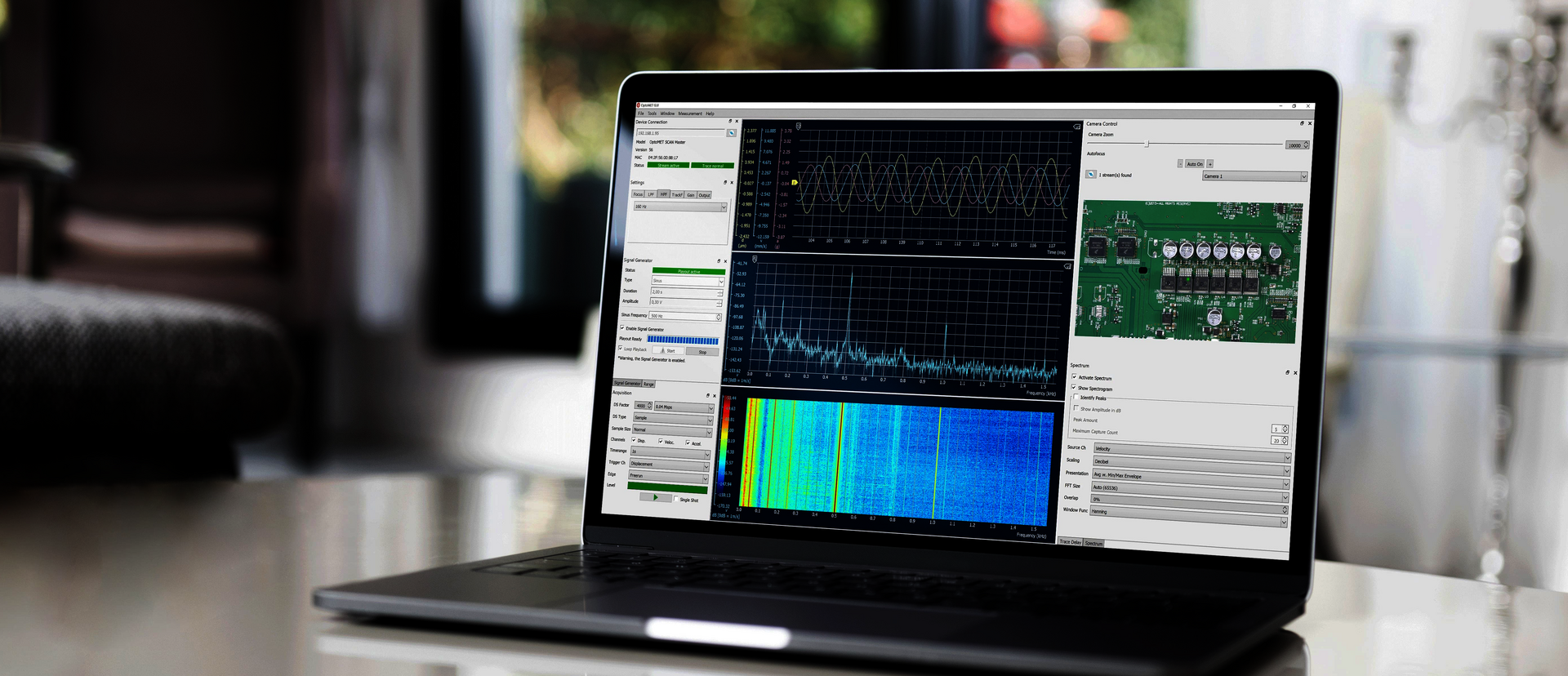

OptoGUI



OptoGUIは、シングルポイントモードで作業する際のリモートコントロール、データ収集、データ解析のための広範で直感的なソフトウェアです。データ転送は、ロスのないデジタル・ギガビット・イーサネット接続で実現されます。

ファイバーヘッド

フレキシブルなモジュール式ファイバーヘッド





ファイバーシリーズに最適なファイバーヘッドを数種類ご用意しています。ワーキングディスタンス、測定面の反射率、フォーカスポイントの大きさ、測定環境などに応じて、最適な光学系をお選びください。 お客様の測定タスクに最適なファイバーヘッドの選定を、喜んでお手伝いいたします。



Miniature fiber head​​​​​​ with camera





- 寸法 (D x L): 11 x 52 mm

- 固定距離4、7または14 mm利用可能

- オプションのレンズキット:3つのワーキングディスタンスに対応する、手動交換可能な3つのレンズが含まれます。



Compact fiber head​​​​​



- 寸法(長さ×幅×高さ):89×43.9×95 mm

- 選択可能な固定作動距離:25、37、64、89、139、189 mm

- 焦点サイズ(typ:)

- 25 µm at 25 mm
- 29 µm at 37 mm
- 43 µm at 64 mm
- 89 mmで61 µm
- 139 mmで90 µm
- 189 mmで118 µm



Manual focus fiber head

レーザドップラ振動計 > 振動計アクセサリ > マニュアルフォーカス光ファイバ測定ヘッド



- 寸法(長さ×幅×高さ):157×43,9×95 mm

- ショートレンジバージョン

ワーキングディスタンス:15 mm ... 5 m
-最小フォーカススポット径(typ:)27 µm at 15 mm

- ミッドレンジバージョン

作業距離: 270 mm ... 10 m
-最小焦点スポットサイズ (typ.):67 µm at 270 mm



Autofocus mid-range fiber head​​​​​​

レーザドップラ振動計 > シングルポイント振動計 > オートフォーカス中間距離ファイバヘッド





- 寸法(長さ×幅×高さ):175,5×43,9×95mm

- オートフォーカス、リモートフォーカス、マニュアルフォーカス

- 作動距離: 135 mm ... 10 m

- 最小スポット径(typ.):42μm(135mm時



Autofocus long-range fiber head

レーザドップラ振動計 > シングルポイント振動計 > オートフォーカス長距離ファイバヘッド





- 寸法(長さ×幅×高さ):221×43,9×95mm

- オートフォーカス、リモートフォーカス、マニュアルフォーカス

- ワーキングディスタンス450 mm ... 100 m

- 最小フォーカススポット径(typ:)72 µm(450 mmの場合



Autofocus Pro mid-range fiber head



- 寸法(長さ x 幅 x 高さ):241 x 100,5 x 44 mm

- 着脱式ファイバーケーブル

- オートフォーカス、リモートフォーカス、マニュアルフォーカス

- 作動距離: 135 mm ... 10 m

- 最小フォーカススポット径(typ:)135 mmで42 µm

- パイロットレーザーのスポットサイズが小さい

- マイクロマニピュレーター対応



Autofocus Pro long-range fiber head

- 寸法(長さ×幅×高さ):286.5×100.5×44 mm

- 着脱式ファイバーケーブル

- オートフォーカス、リモートフォーカス、マニュアルフォーカス

- ワーキングディスタンス450 mm ... 100 m

- 最小フォーカススポット径(typ:)72 µm(450 mmの場合

- 小さいパイロットレーザースポットサイズ

仕様

ハードウェアとソフトウェアの機能を含む、振動計の全特性の詳細については、以下の振動計データシートをご覧ください。 サポート & データシート.

カテゴリー 特性
レーザー光源 SWIRレーザー
レーザー波長 測定用レーザー:1550nm
レーザクラス 計測用レーザ:出力510~530nm
レーザークラス 測定用レーザー:出力:<10mW、クラス1
  ターゲットレーザー:出力<クラス2
測定量 速度、変位、加速度
周波数帯域幅 DC~25 MHz
最大振動速度 25 m/s
出力信号(デジタル)|GBit-Ethernet (RJ45) / WiFi
出力信号(アナログ)|標準BNCブッフェ×3系統
信号処理 デジタル(Optomet UltraDSP)
ユーザーインターフェース出力 カラースクリーン3.5インチ+20セグメントLEDバーグラフ
ユーザーインターフェース入力 タッチスクリーン、プッシュボタン付きノブ、キースイッチ(電源)
寸法 長さ×幅×高さ(ハンドルとレンズを除く):寸法 380 x 180 x 148 mm
重量 8 kg
取付 標準三脚ネジ山
電源 110 -240V AC(50-60Hz)または12V DC
消費電力 27ワット
動作温度範囲 0℃~40

利用可能なデコーダー

インターフェロメトリック測定信号の評価用に、様々な高性能リアルタイムデコーダが用意されています。Optomet UltraDSP テクノロジーを採用した Fiber シリーズでは、最大周波数 25 MHz、最大振動速度 25 m/s、変位分解能 100 fm 以下を実現できます。すべての振動計には速度デコーダが内蔵されており、オプションで変位デコーダと加速度デコーダも利用できます。デコーダごとに豊富な測定レンジを備えているため、常に最適な感度で測定できます。

デコーダは簡単に後付けやアップグレードが可能です。基本システムからスタートし、必要に応じて測定器の機能を適合させます。このため、測定器を工場に返却する必要がなく、生産プロジェクトや研究プロジェクトに待ち時間をかけることもありません。下の表は、構成オプションの概要です。また、お客様の測定タスクに最適なデコーダの選択も喜んでお手伝いいたします。



Start

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Frequency

Comments

Velocity Decoder D-VD-0N

7

2.5 m/s

DC - 100 kHz

required

Displacement Decoder D-DD-0N

19





optional

Acceleration Decoder D-AD-0N

7





optional

Basis

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Frequency

Comments

Velocity Decoder D-VD-1N

8

5 m/s

DC - 500 kHz

required

Displacement Decoder D-DD-1N

19





optional

Acceleration Decoder D-AD-1N

8





optional

Sense

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Frequency

Comments

Velocity Decoder D-VD-2N

11

5 m/s

DC - 1 MHz

required

Displacement Decoder D-DD-2N

19





optional

Acceleration Decoder D-AD-2N

11





optional

Sense Remote

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Frequency

Comments

Velocity Decoder D-VD-2N-R

11

5 m/s

DC - 25 kHz

required

Displacement Decoder D-DD-2N-R

19





optional

Acceleration Decoder D-AD-2N-R

11





optional

Sense Speed

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Frequency

Comments

Velocity Decoder D-VD-2N-12

12

12 m/s

DC - 1 MHz

required

Displacement Decoder D-DD-2N-12

19



optional

Acceleration Decoder D-AD-2N-12

12



optional

Speed

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Frequency

Comments

Velocity Decoder D-VD-3N-12

9

12 m/s

DC - 2,5 MHz

required

Displacement Decoder D-DD-3N-12

19





optional

Acceleration Decoder D-AD-3N-12

9





optional

High Speed

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Frequency

Comments

Velocity Decoder D-VD-3N

11

25 m/s

DC - 2,5 MHz

required

Displacement Decoder D-DD-3N

19





optional

Acceleration Decoder D-AD-3N

11





optional

Ultra High Speed

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Frequency

Comments

Velocity Decoder D-VD-3N-30

12

30 m/s

DC - 2,5 MHz

required

Displacement Decoder D-DD-3N-30

19





optional

Acceleration Decoder D-AD-3N-30

12





optional

High Frequency

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Frequency

Comments

Velocity Decoder D-VD-4N

9

12 m/s

DC - 10 MHz

required

Displacement Decoder D-DD-4N

19





optional

Acceleration Decoder D-AD-4N

11





optional

Master

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Frequency

Comments

Velocity Decoder D-VD-5N

14

25 m/s

DC- 10 MHz

required

Displacement Decoder D-DD-5N

19





optional

Acceleration Decoder D-AD-5N

14





optional

Master+

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Frequency

Comments

Velocity Decoder D-VD-5N-25

14

25 m/s

DC- 25 MHz

required

Displacement Decoder D-DD-5N-25

19





optional

Acceleration Decoder D-AD-5N-25

14





optional

 Master++

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Frequency

Comments

Velocity Decoder D-VD-5N-30

15

30 m/s

DC- 25 MHz

required

Displacement Decoder D-DD-5N-30

19





optional

Acceleration Decoder D-AD-5N-30

15





optional

アクセサリー

レーザドップラ振動計ヘッド 位置決めステージ

位置決めステージ

ファイバー測定ヘッドの位置を正確に合わせます。

レーザー振動計トランスポートケース

シングルポイント振動計トランスポートケース

振動計を安全に保管し、持ち運ぶための安定した防水仕様のPeli ケース。

外形寸法 (長さ x 幅 x 高さ): 61.9 x 49.2 x 22.3 cm

レーザドップラ振動計トランスポートバッグ

トランスポートバッグ

コンパクトで軽量なアウトドア計測用バッグ

赤外線レーザー光検出カード

赤外線検出カード

目に見えない赤外線を可視光線に変換する。

パワーバンク ポータブルレーザー振動計

モバイルバッテリー

ポータブル バッテリー充電器、外部バッテリー パワーバンク。屋外での測定時に振動計の電源として使用します。

オートフォーカスファイバー雲台

オートフォーカスファイバー雲台用トランスポートケース

安定性と防水性に優れたトランスポートケース。

トランスポートケース マニュアルフォーカスファイバー雲台

マニュアルフォーカスファイバー雲台用トランポートケース

安定性と防水性に優れたトランスポートケース。

レーザドップラ振動計 三脚 フルード雲台付き

フルード雲台付き三脚

マンフロットの高品質三脚で、振動計のアライメントを正確に。
