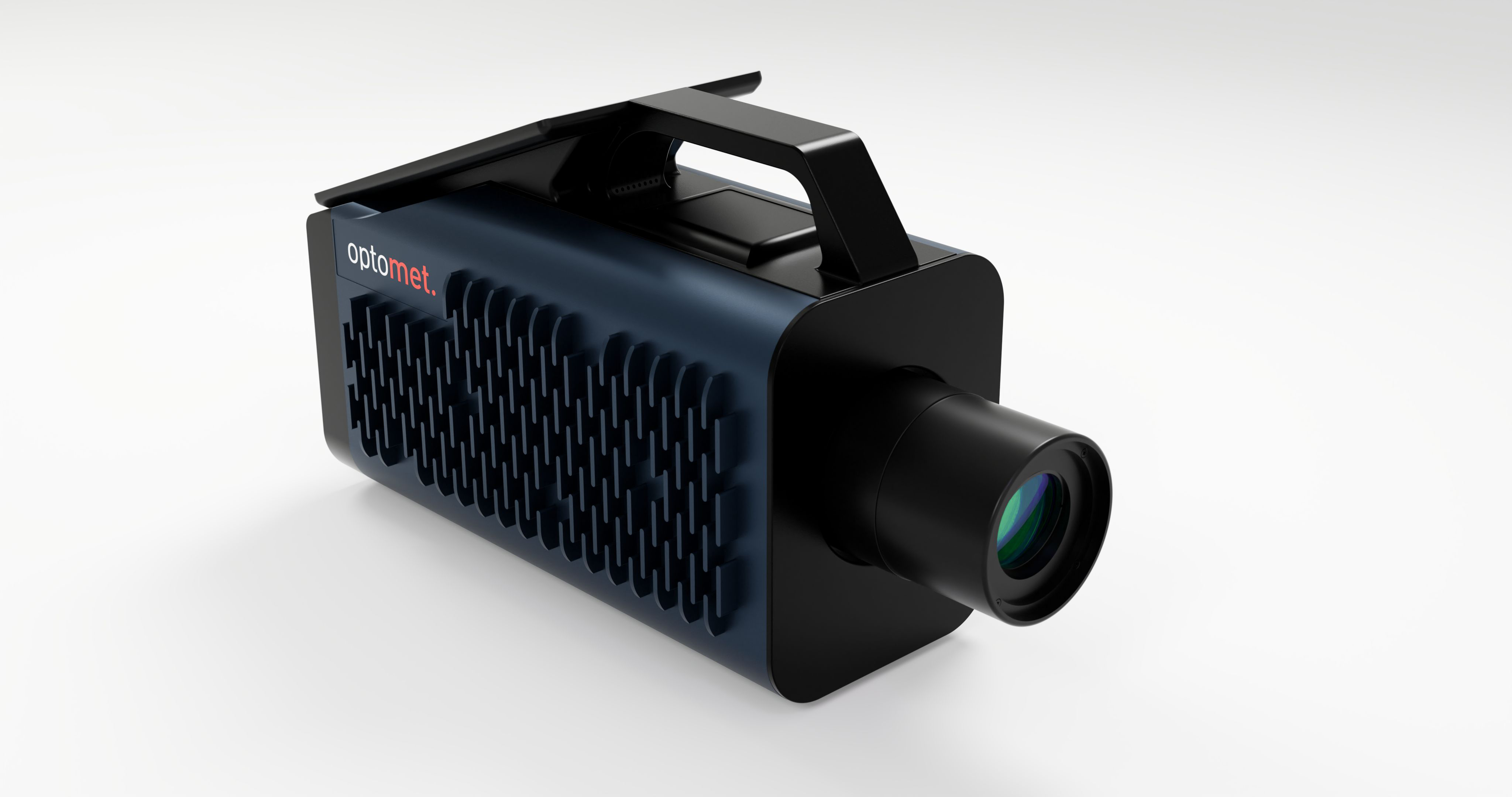

SMART Single+.
Vibrómetro láser todo en uno con adquisición de datos y generador de señales integrados para realizar mediciones precisas y sencillas en un solo punto.
Precisión todo en uno
Empiece con SMART: su puerta de entrada inteligente a la vibrometría, que combina tecnología innovadora con conocimientos prácticos para realizar mediciones y análisis de datos avanzados.
SMART Single+ integra en un único equipo un vibrómetro láser Doppler, un sistema de adquisición de datos y un generador de señales, mejorando la eficiencia de las mediciones y la conectividad para ingenieros e investigadores.
01
Determine la función de transferencia del objeto de ensayo
El vibrómetro láser Doppler SMART Single+ es ideal para determinar la función de transferencia de objetos de ensayo. Esta función es fundamental para caracterizar las propiedades dinámicas de materiales y componentes. Single+ permite realizar análisis de vibraciones sin contacto para estudiar el comportamiento vibratorio de los objetos, algo esencial para el control de calidad y el desarrollo de productos.
02
Extremadamente fácil de manejar: peso reducido y máximo rendimiento
Nuestro SMART Single+ ofrece un rendimiento excepcional con un peso mínimo, por lo que resulta ideal para una amplia variedad de aplicaciones. Su reducido peso facilita el transporte y la instalación, lo que ahorra tiempo y aumenta la eficiencia de las tareas de medición.
03
Visualización y análisis de datos integrados
Este avanzado equipo incorpora funciones de visualización y análisis de datos. Los usuarios pueden visualizar y analizar los resultados de medición directamente en el equipo, sin tener que exportar los datos para evaluarlos por separado. Esta función ahorra tiempo y permite evaluar de inmediato los datos de medición, lo que resulta especialmente útil en aplicaciones de campo.
04
Mediciones sincronizadas
SMART Single+ admite mediciones sincronizadas, una función clave para análisis complejos. De este modo, los usuarios pueden medir simultáneamente distintos puntos con varios equipos, algo esencial para evaluar con precisión las propiedades dinámicas de los objetos de ensayo. Esto aumenta la precisión y la fiabilidad de los datos adquiridos.
05
Configure su SMART Single+
Combine el equipamiento de serie y las opciones para componer su vibrómetro láser.
Ancho de banda de frecuencia
Elegir un nivelMejoras
Selección múltipleRango de velocidad
Elegir un nivelMejoras
Selección múltipleMagnitudes de medición
Selección múltiple06
Datos técnicos
- Magnitudes de medición
- Velocidad, desplazamiento, aceleración
- Rango de frecuencia
- DC hasta 50 MHz Filtro de paso bajo configurable libremente para señales de velocidad, desplazamiento y aceleración
- Velocidad máx.
- 50 m/s
- Rangos de medición
- Límites del rango de medición libremente ajustables entre 1 mm/s y 50 m/s para la velocidad; 10 nm y 100 m para el desplazamiento; 10 m/s² y 100 millones de m/s² para la aceleración
- Procesamiento de señales
- Digital (basado en FPGA)
- Filtro
- Filtros de paso bajo definidos mediante un rango de frecuencias seleccionado; filtro de paso alto libremente configurable para el desplazamiento; filtro de seguimiento: activado/desactivado
- Interfaz de usuario
- Pantalla táctil Full HD+ de 7" con un brillo máximo de 1000 nits
- Dimensiones
- Longitud × anchura × altura (sin asa ni objetivo): 288 × 136 × 198 mm
- Peso
- ~ 5.5 kg + objetivo
- Fuente de alimentación
- 100 - 240 V AC (50-60 Hz) o 12 V DC
- Portabilidad
- Práctico diseño todo en uno para facilitar el transporte y la instalación
- Intervalo de calibración
- Cada 24 meses (recomendado)
- Distancia de trabajo
- - Distancia de trabajo variable de 6 mm a 100 m - Selección de diferentes objetivos
- Longitud de onda del láser
- - Láser de medición: 1550 nm, láser de apun
- Clase de protección láser
- Láser de medición
- Potencia de salida: <10 mW, clase 1
- Láser de puntería
- Potencia de salida: <1 mW, clase 2
- Óptica
- Enfoque automático y manual
- Temperatura de funcionamiento
- -10 °C a 40 °C
- Temperatura de almacenamiento
- De -10 °C a 65 °C
- Humedad relativa
- Máx. 80 %, sin condensación
- Control remoto
- - Conexión y control simultáneos de varios vibrómetros para mediciones de vibraciones de referencia, multipunto y 3D
- Adquisición de datos
- - Adquisición con coherencia de fase de las señales de los vibrómetros y los canales de referencia - Acceso cómodo a todos los datos desde un único software, desde los vibrómetros hasta múltiples sensores de referencia - Visualización en tiempo real de los datos temporales medidos - Generador de señales arbitrarias multicanal para generar señales predefinidas (senoidal, barrido senoidal, rectangular, aleatoria, etc.) o señales personalizadas a partir de archivos .csv o .wav importados
- Evaluación de mediciones
- - Transformada rápida de Fourier en tiempo real para un análisis de datos ágil - Representación en el dominio de la frecuencia con hasta 536 millones de líneas FFT - Cálculo con fase corregida de la función de respuesta en frecuencia (FRF) - Espectrograma en tiempo real de las FFT de medición en curso
- Importación/exportación de datos
- - Exportación de datos temporales y de frecuencia a archivos .csv, .h5 o .mat - Exportación de datos temporales como archivo de audio .wav - Almacenamiento y carga de proyectos en el formato de archivo nativo
- Opciones de frecuencia
- Frequency 250 kHz — Medición de frecuencias de hasta 250 kHz, cubriendo todo el rango acústico y más allá (estándar) Frequency 5 MHz — Medición de frecuencias de hasta 5 MHz (opción) Frequency 15 MHz — Medición de frecuencias de hasta 15 MHz (opción) Frequency 25 MHz — Medición de frecuencias de hasta 25 MHz (opción) Frequency 35 MHz — Medición de frecuencias de hasta 35 MHz (opción) Frequency 50 MHz — Medición de frecuencias de hasta 50 MHz, alcanzando el límite de lo tecnológicamente posible (opción) Ampliación de frecuencia M — Aumente en 500 kHz el límite de frecuencia de cualquier opción (opción) Ampliación de frecuencia L — Aumente en 1 MHz el límite de frecuencia de cualquier opción (opción) Ampliación de frecuencia XL — Aumente en 5 MHz el límite de frecuencia de una opción (opción)
- Opciones de velocidad
- Básico — Ajuste continuo del rango de medición de velocidad entre 10 mm/s y 15 m/s (estándar) High Speed — Mida velocidades de hasta 25 m/s (opción) Master — Medición de velocidades de hasta 50 m/s (opción) Ultra — Mida velocidades de hasta 50 m/s y acceda a la ampliación High Resolution, con un rango mínimo de medición de velocidad de 1 mm/s (opción) Ampliación de alta resolución — Rango mínimo de medición de velocidad de 1 mm/s (opción) Ampliación de velocidad M — Aumente en 2,5 m/s la velocidad máxima de cualquier opción de velocidad (opción)
- Opciones de magnitudes de medición
- Velocidad — Medición de velocidades de vibración (estándar) Desplazamiento — Medición de desplazamientos de vibración con rangos ajustables de forma continua entre 10 nm y 100 m (opción) Aceleración — Medición de aceleraciones de vibración con rangos ajustables de forma continua entre 10 m/s² y 100 millones de m/s² (opción)
07

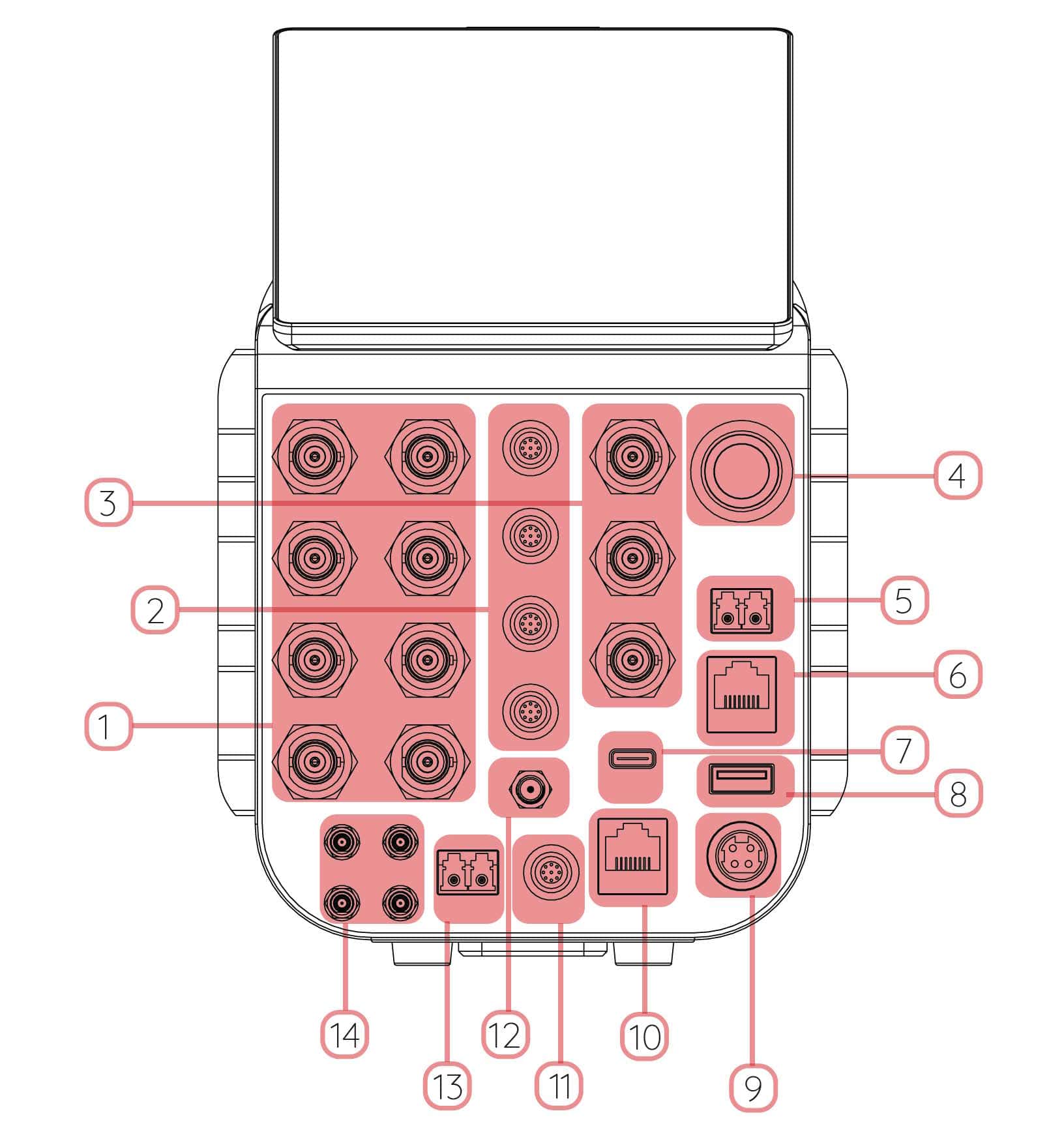

Entradas y salidas
Salidas de señal analógicas (BNC)
Entradas de señal LEMO (12 canales)
Entradas de señal de RF BNC (hasta 50 MHz)
Botón de encendido
Puerto de comunicación óptica
Puerto Ethernet: para comunicación del dispositivo/datos
Puerto USB (tipo C)
Puerto USB (tipo A)
Entrada de alimentación
Puerto Ethernet para comunicación del dispositivo/datos
Salida de alimentación
Conector de antena GNSS
Conector de fibra óptica (LC dúplex)
Conectores SMB multipropósito
08

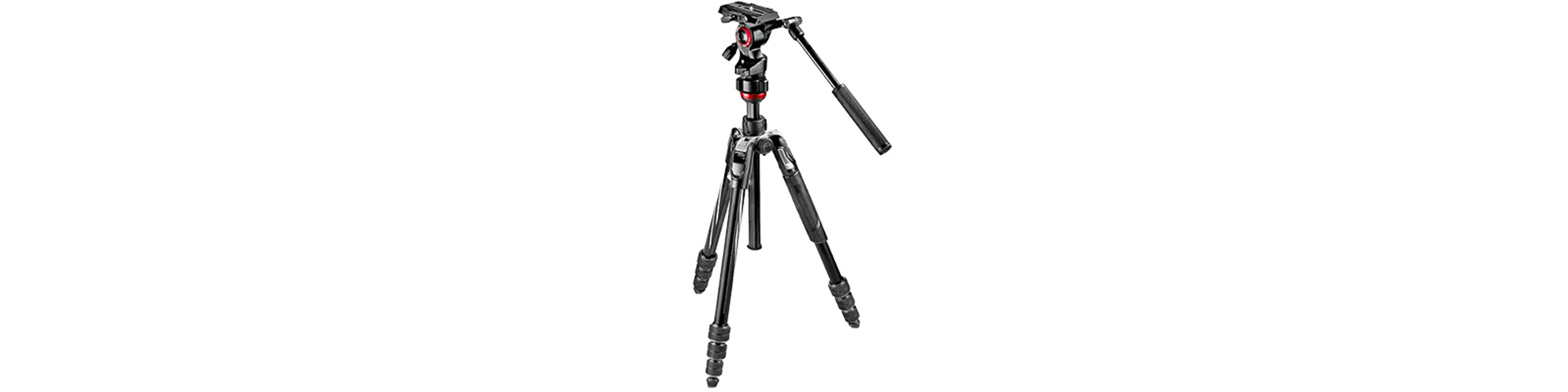

Trípode con cabezal fluido
OpciónAlinee su vibrometro con precisión utilizando trípodes de alta calidad de Manfrotto

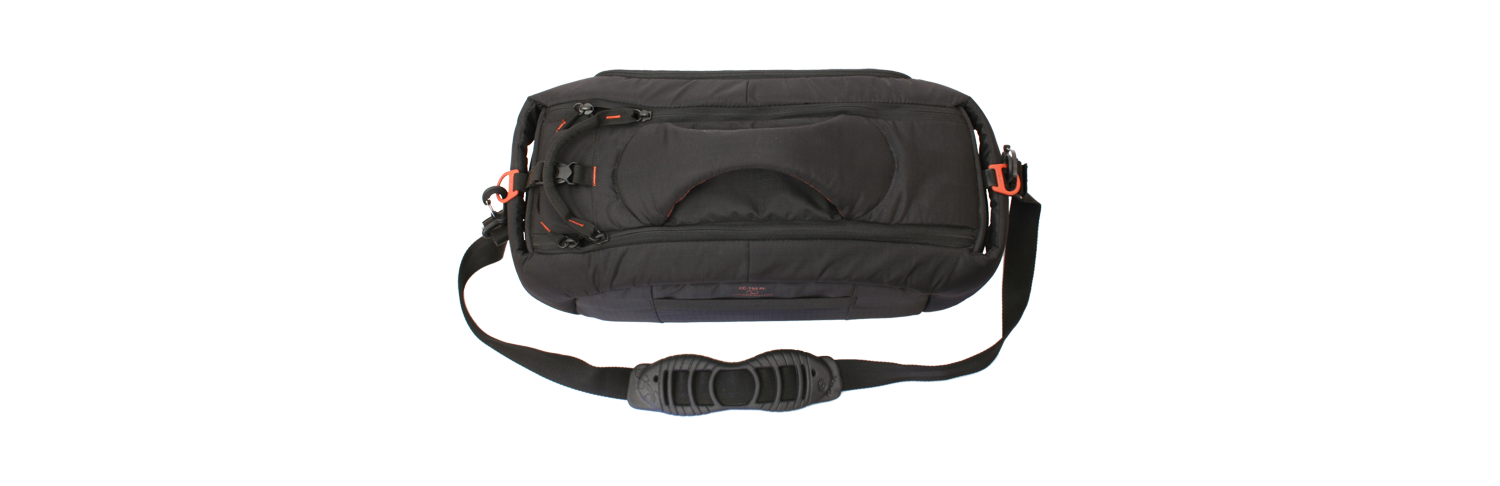

Bolsa de transporte
OpciónBolsa de transporte compacta y ligera para mediciones al aire libre

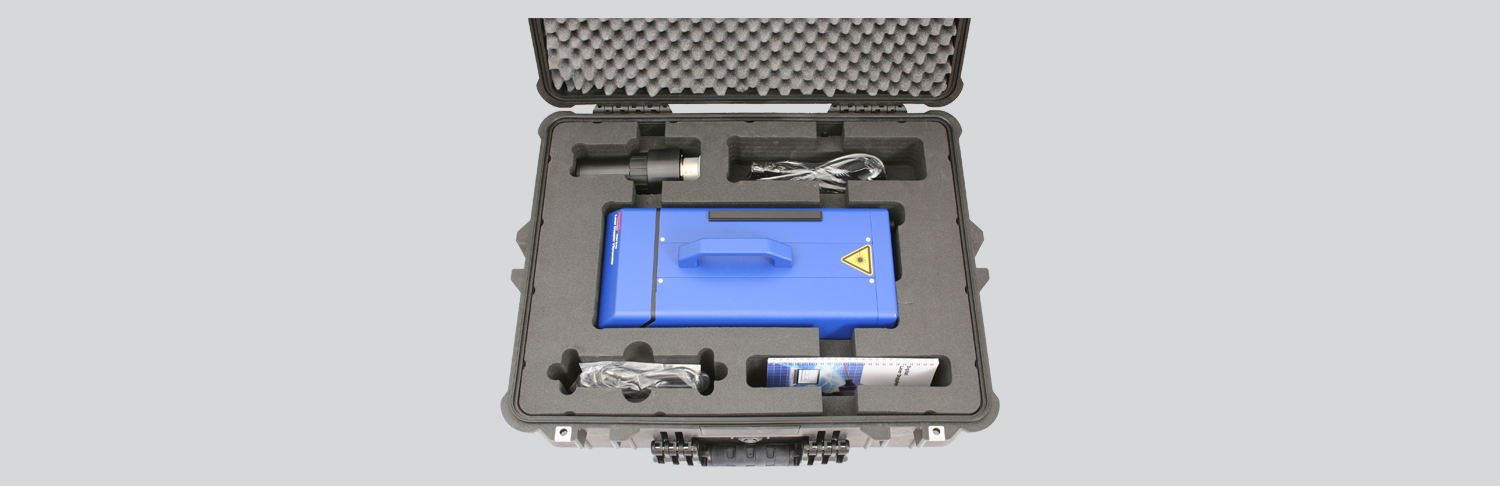

Maleta de transporte
Estándarpara vibrómetro de un solo punto Maleta Peli robusta e impermeable para el almacenamiento y transporte seguro del vibrómetro. Dimensiones exteriores (L x A x H): 61,9 x 49,2 x 22,3 cm

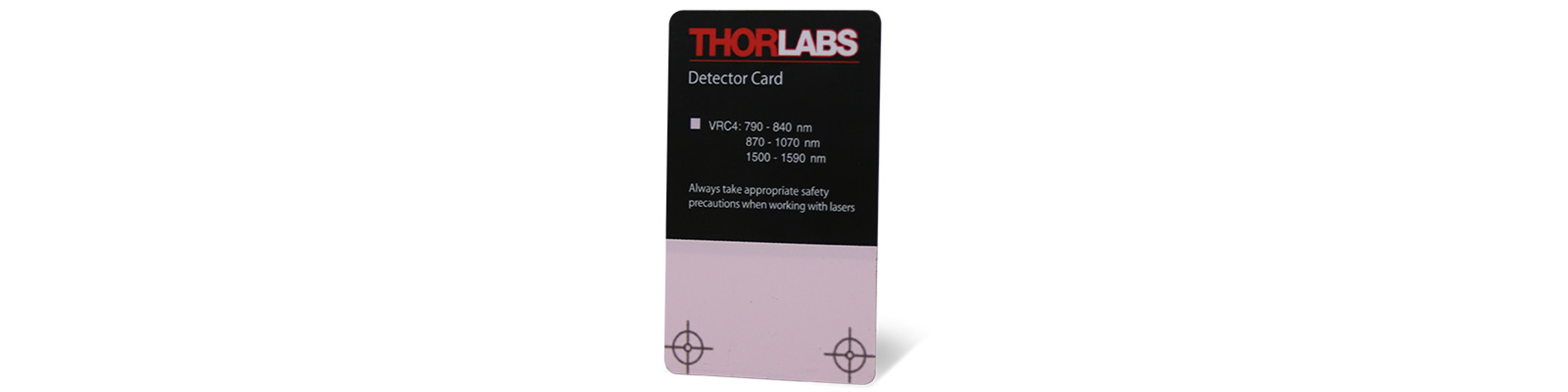

Tarjeta de detector IR
EstándarConvierte la luz infrarroja invisible en un punto de luz visible
09
Software SMART Lab
Software de medición para toda la serie SMART: captura sincronizada, análisis en el dominio del tiempo y frecuencia, y mediciones en el modelo 3D.
Software SMART Lab: Un software para todos los dispositivos
Utilice el software SMART Lab con todos los dispositivos de la serie SMART para aprovechar todo su potencial. Los datos sincronizados de diferentes dispositivos se procesan simultáneamente, lo que permite una flexibilidad inigualable para sus configuraciones de medición.
Mediciones con soporte de modelos 3D
Mida fácilmente estructuras complejas con calibración inteligente y generación sencilla de puntos de medición. El proceso de calibración totalmente automático ahorra tiempo y costos. Las visualizaciones de vibraciones convincentes de estructuras complejas se logran mediante la animación fluida de los datos de medición en los modelos 3D.
Captura y análisis avanzados
Los datos de tiempo y frecuencia pueden analizarse simultáneamente en tiempo real, incluso mientras la medición aún está en curso. Esto le permite verificar las configuraciones desde el inicio del proceso de medición y obtener resultados más rápidos y confiables.

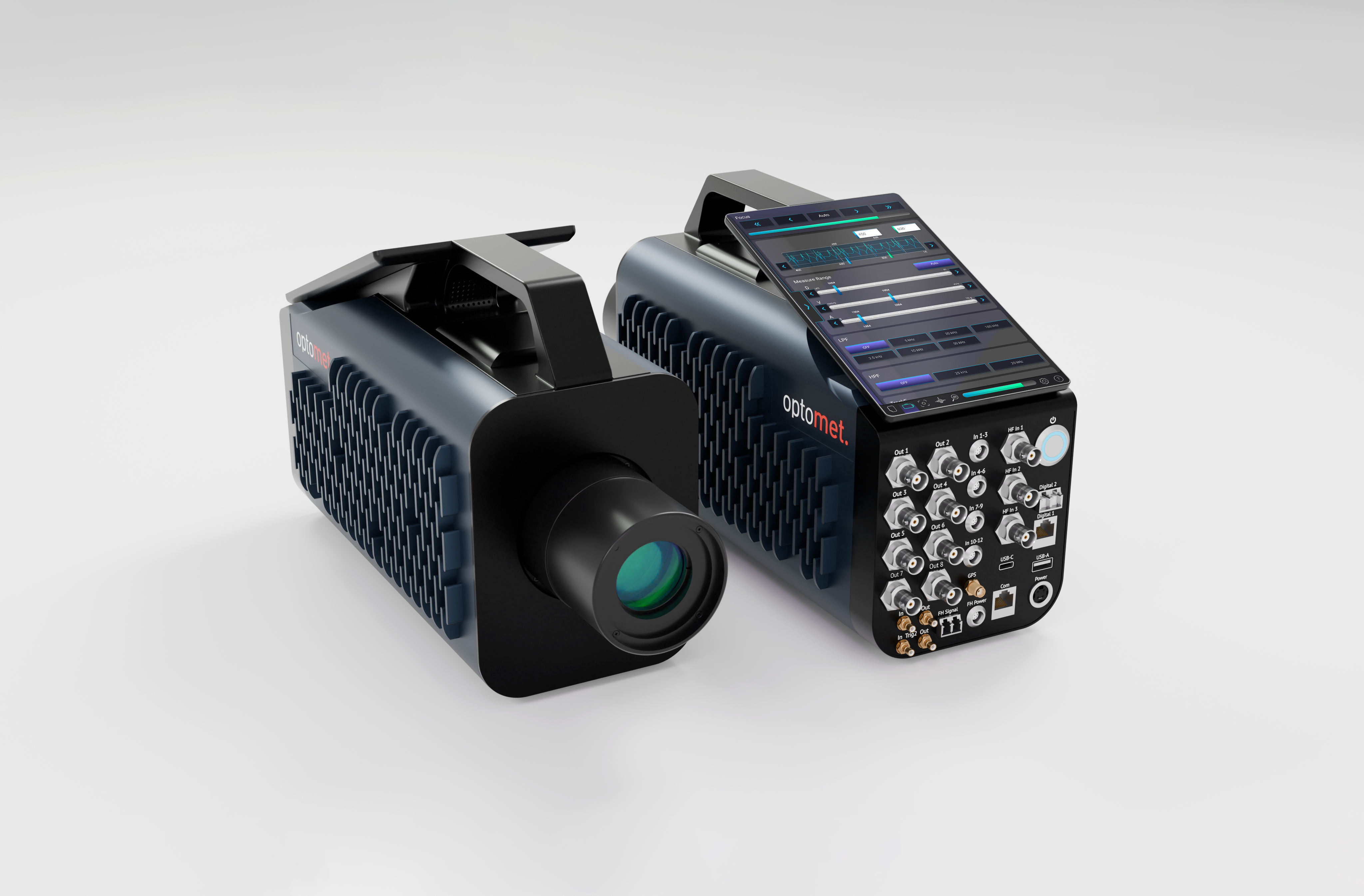

El equipo de laboratorio definitivo: maximice la eficiencia con SMART Single+
Como parte de la revolucionaria serie SMART, SMART Single+ es mucho más que un vibrómetro láser Doppler: es todo un laboratorio en un solo equipo. Además de ofrecer mediciones de vibración monopunto de alta precisión y sin contacto y sin efecto de carga, SMART Single+ es un equipo de adquisición de datos multicanal y síncrono con generador de señales arbitrarias integrado.
La modularidad forma parte del ADN de SMART Single+: como sistema ampliable de caracterización de vibraciones, puede sincronizarse con precisión con cualquier otro equipo de la serie SMART y adaptarse con flexibilidad a sus necesidades. Ayuda a ingenieros, investigadores y estudiantes a optimizar sus procesos de medición, ya que dejan de necesitarse por separado soluciones DAQ o generadores de señales.
Incluso por sí solo, mejora la eficiencia gracias a un procesamiento de señales más rápido y optimizado, una mejor conectividad con otros equipos mediante WiFi, Bluetooth y USB, y una versátil pantalla táctil de 7 pulgadas que permite modificar todos los ajustes sobre la marcha. La integración de todas estas funciones en un diseño radicalmente compacto, junto con una solución de software todo en uno, intuitiva y potente, convierte a SMART Single+ en la opción ideal para ingeniería, desarrollo e investigación.
Medición de vibraciones en investigación, desarrollo e industria: Optomet ofrece la solución adecuada para sus requisitos.
