CLASSIC Fiber-Multiplex.
Vibrómetro de fibra que alterna entre varios cabezales de medición, evitando así la necesidad de reposicionarlos constantemente.
Ahorre tiempo y costes con nuestro flexible sistema, que evita la necesidad de reposicionarlo constantemente.

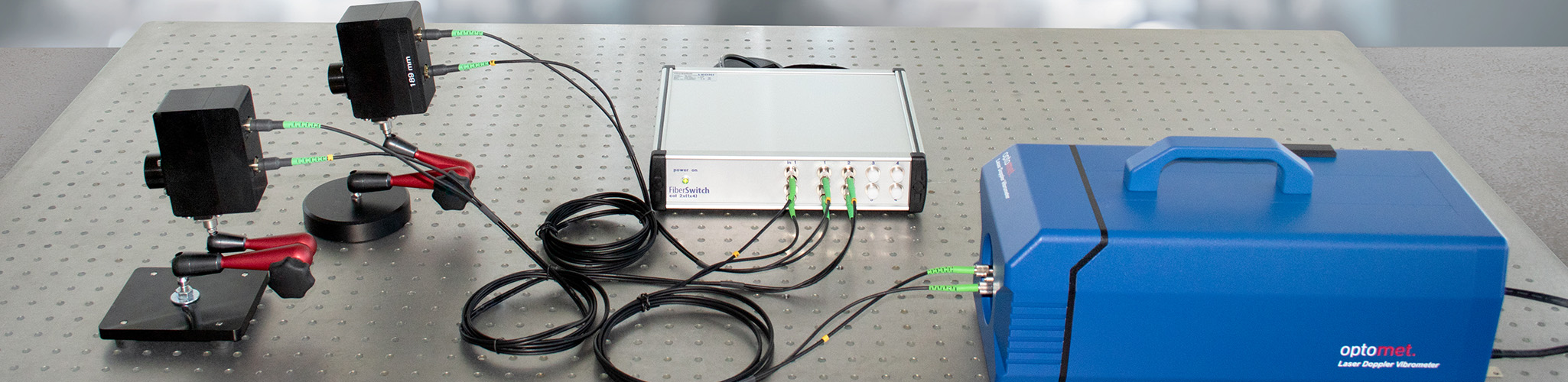

Fiber-Multiplex es una innovadora ampliación desarrollada específicamente para la serie Fiber que ofrece funciones avanzadas gracias a la integración de un conmutador de fibra adicional.
01
Medición sin reposicionamiento
Medir sin reposicionar Gracias al uso del Fiber-Multiplex, los usuarios pueden conectar y utilizar sin esfuerzo varios Fiber Heads en su sistema de vibrómetro. Esta flexibilidad permite realizar mediciones desde distintos lugares o ángulos sin necesidad de reposicionar el equipo, lo que reduce considerablemente el tiempo y el trabajo que exige la medición. Tanto si necesita registrar datos de diferentes puntos de una superficie compleja como realizar mediciones en varios objetos de ensayo, con el Fiber-Multiplex obtendrá conclusiones completas de forma eficiente y precisa.
02
Configuración sencilla
Gracias a su diseño intuitivo y su sencillo manejo, integrar Fiber-Multiplex en su Optomet Fiber System resulta muy fácil. Solo tiene que conectar los Fiber Heads al conmutador de fibra y aprovechar las funciones avanzadas que ofrece a su sistema de vibrómetro.
03
Datos técnicos
- Magnitudes de medición
- Velocidad, desplazamiento, aceleración
- Rango de frecuencia
- DC hasta 25 MHz
- Velocidad máx.
- 30 m/s
- Procesamiento de señales
- Digital (Optomet UltraDSP)
- Dimensiones
- Longitud x anchura x altura (sin asa ni lente): 380 x 180 x 148 mm
- Peso
- 8 kg
- Fuente de alimentación
- 110 - 240 V CA (50 - 60 Hz) o 12 V CC
- Consumo de energía
- 27 vatios
- Montaje
- Rosca estándar para trípode
- Longitud de onda del láser
- Láser de medición
- 1550 nm
- Láser de puntería
- 510-530 nm
- Clase de protección láser
- Láser de medición
- Potencia de salida: <10 mW, clase 1
- Láser de puntería
- Potencia de salida: <1 mW, clase 2
- Fuente láser
- Láser SWIR
- Señal de salida (digital)
- Ethernet GBit (RJ45) / WiFi
- Señal de salida (analógica)
- 3 salidas BNC estándar
- Interfaz de usuario (salida)
- Pantalla en color de 3,5" + gráfico de barras LED de 20 segmentos
- Interfaz de usuario (entrada)
- Pantalla táctil, mandos giratorios con pulsador, interruptor con llave (encendido)
- Temperatura de funcionamiento
- De 0 °C a 40 °C
04
Configure su CLASSIC Fiber-Multiplex
Elija una óptica y una serie, ampliables opcionalmente con magnitudes de medición adicionales.
Serie
Elija una opción05

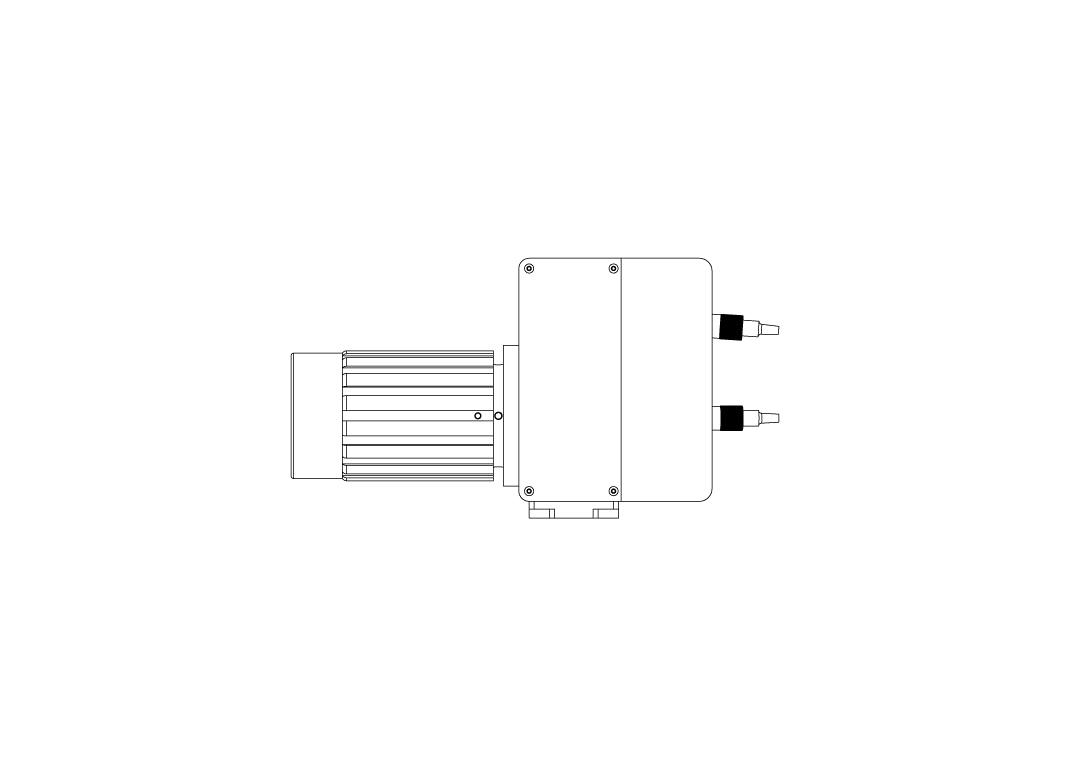

Cabezal de Fibra con Enfoque Manual
- Dimensiones (L x A x H): 157 x 43,9 x 95 mm - Versión de corto alcance: -Distancia de trabajo: 15 mm ... 5 m -Tamaño mínimo del punto láser (típico): 27 um a 15 mm - Versión de rango medio: -Distancia de trabajo: 270 mm ... 10 m -Tamaño mínimo del punto láser (típico): 67 um a 270 mm

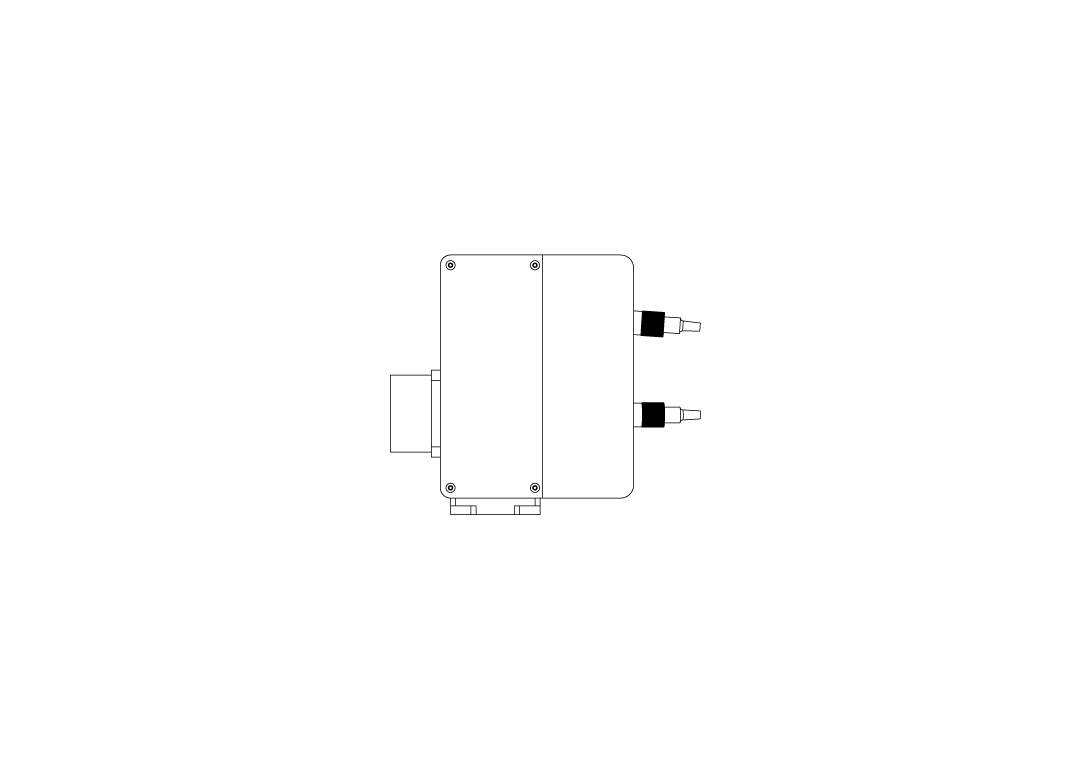

Cabezal de Fibra Compacto
- Dimensiones (L x A x H): 89 x 43,9 x 95 mm - Distancia de trabajo fija seleccionable: 25, 37, 64, 89, 139 o 189 mm - Tamaño del punto de enfoque (típico): - 25 um a 25 mm - 29 um a 37 mm - 43 um a 64 mm - 61 um a 89 mm - 90 um a 139 mm - 118 um a 189 mm

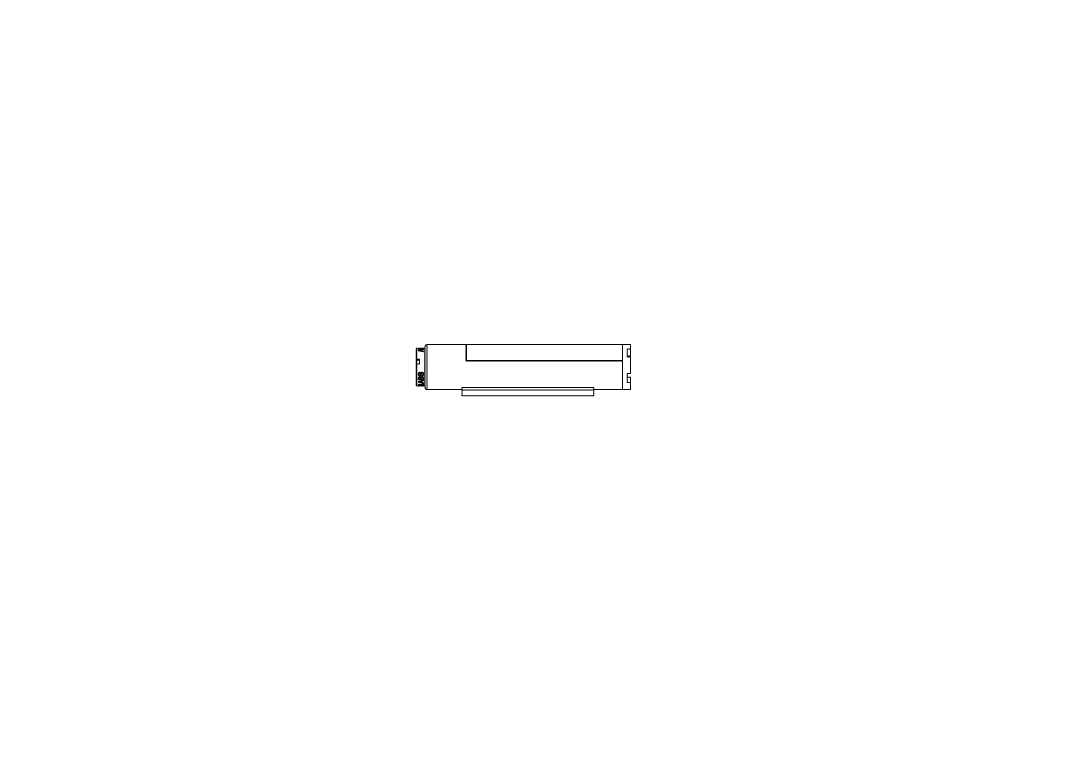

Cabezal de Fibra Mini
Cabezal de Fibra Mini con Cámara - Dimensiones (D x L): 11 x 52 mm - Distancias de trabajo fijas: disponibles en 4, 7 o 14 mm - Juego de lentes opcional: Incluye tres lentes intercambiables manualmente para las tres distancias de trabajo

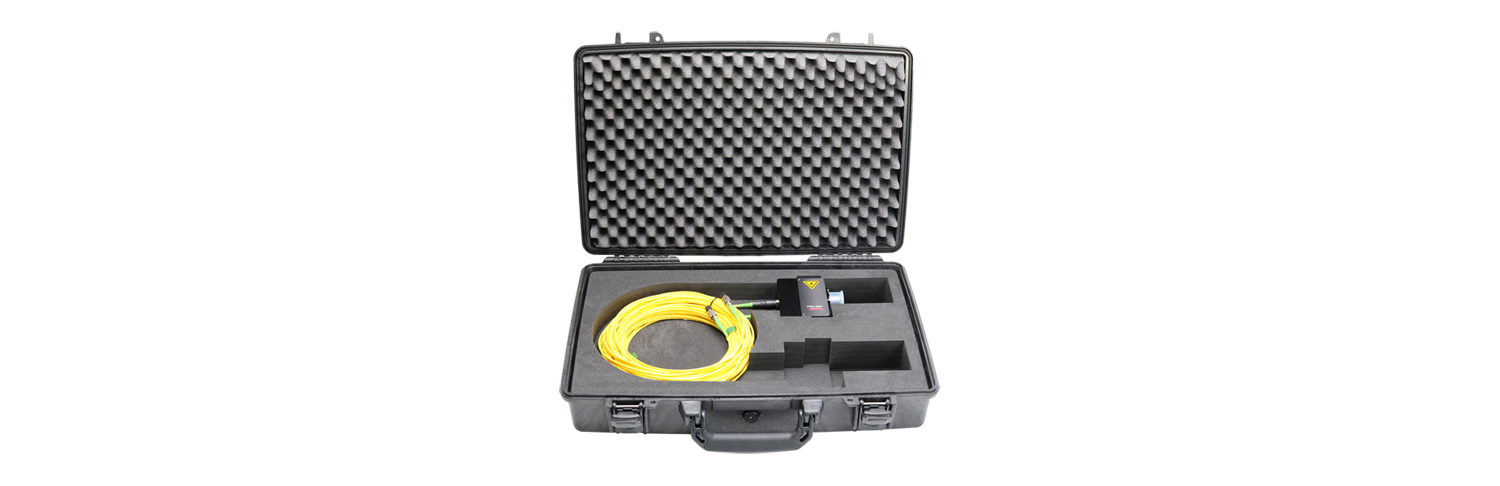

Maleta de transporte para cabezal de fibra manual
Maleta de transporte para Manual Focus Fiber Head Maleta de transporte robusta e impermeable.

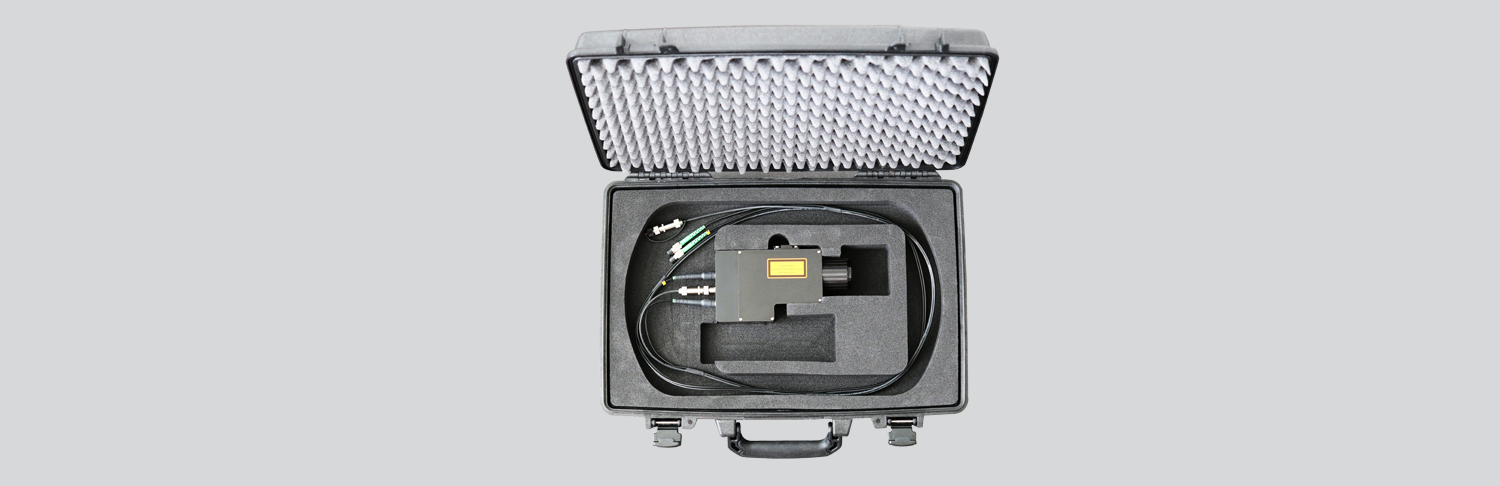

Maleta de transporte para cabezal de fibra con autofoco
Maleta de transporte robusta e impermeable.
Bolsa de transporte
OpciónBolsa de transporte compacta y ligera para mediciones al aire libre
Maleta de transporte
Estándarpara vibrómetro de un solo punto Maleta Peli robusta e impermeable para el almacenamiento y transporte seguro del vibrómetro. Dimensiones exteriores (L x A x H): 61,9 x 49,2 x 22,3 cm

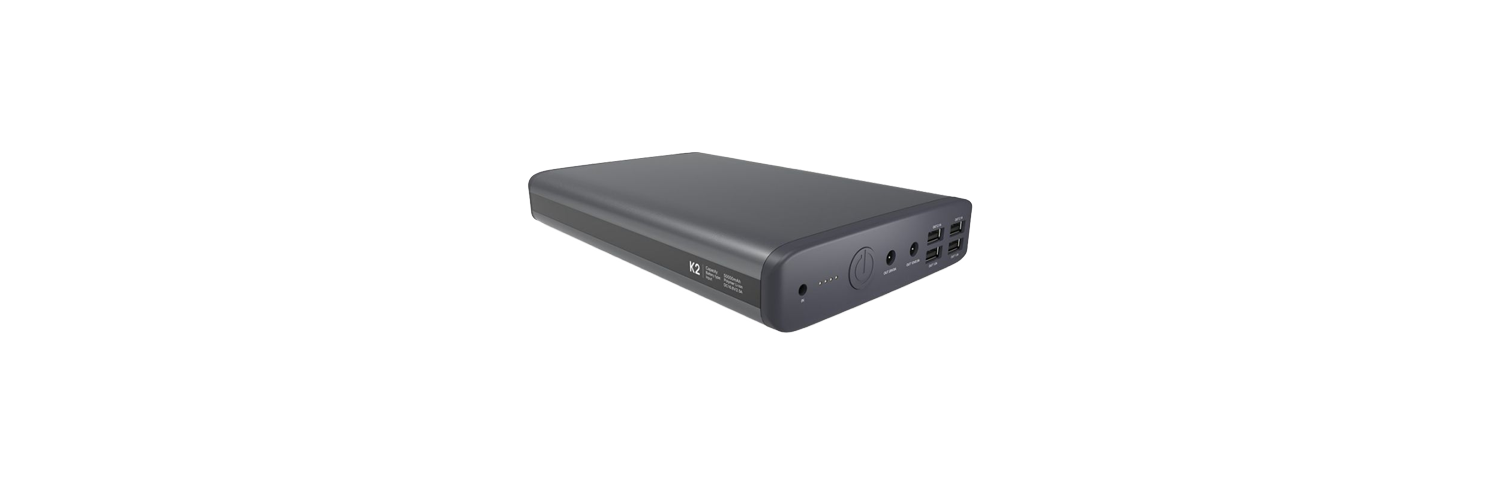

Batería móvil
Cargador de batería portátil, powerbank externo. Para alimentar el vibrómetro durante mediciones al aire libre.

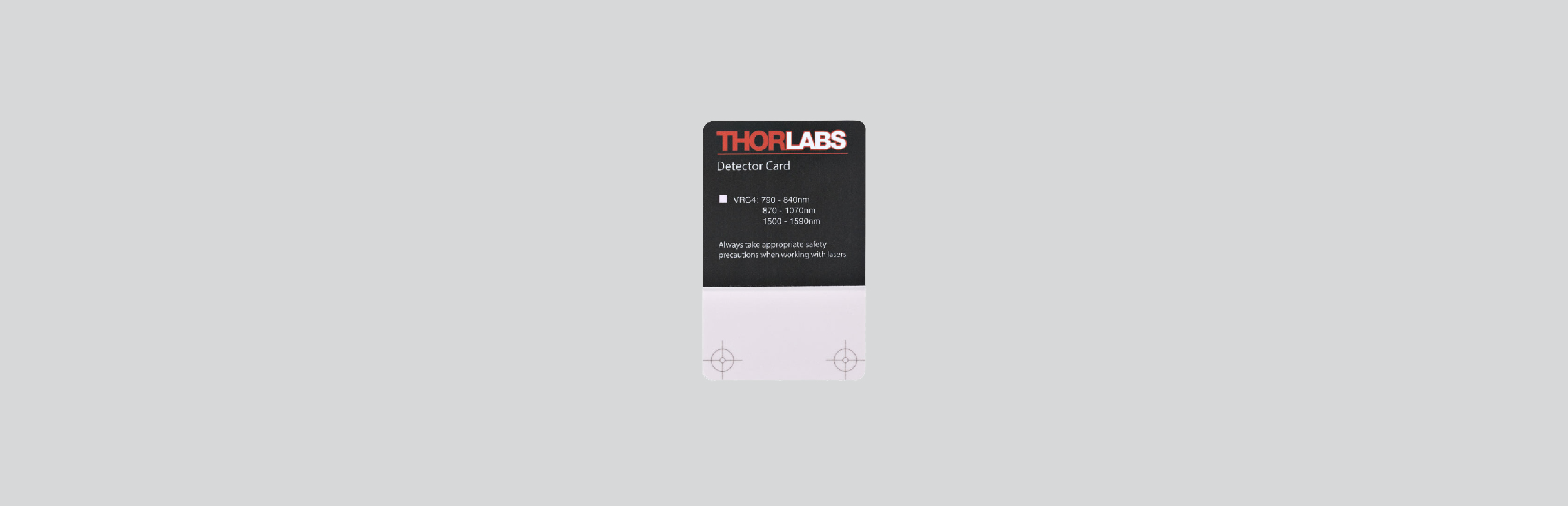

Tarjeta de detector
Tarjeta de detector IR Convierte la luz infrarroja no visible en un punto de luz visible.

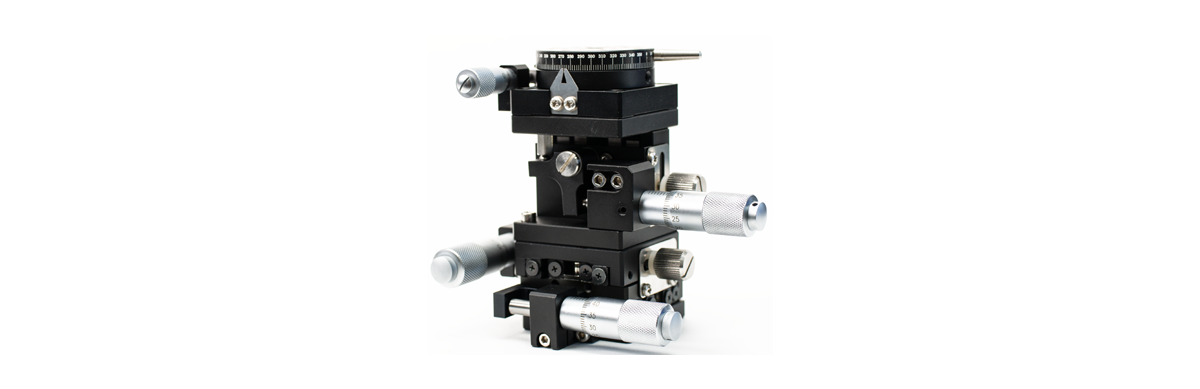

Posicionamiento de la plataforma
Mesa de posicionamiento Alinee su cabezal de medición de fibra con precisión.
Características destacadas de nuestro sistema multiplex
- Cabezal de medición compacto, flexible y robusto
- Excelente nivel de señal
- Longitud de cable flexible: 2, 5, 20... metros
- Ethernet: salida digital (1 GBit/s) y control remoto
- Rango dinámico de 32 bits para mediciones de desplazamiento
- Ancho de banda de frecuencia: de DC a 25 MHz
- Velocidades de vibración de hasta ± 30 m/s
- Resolución de desplazamiento de hasta 50 femtómetros
Posible aplicación

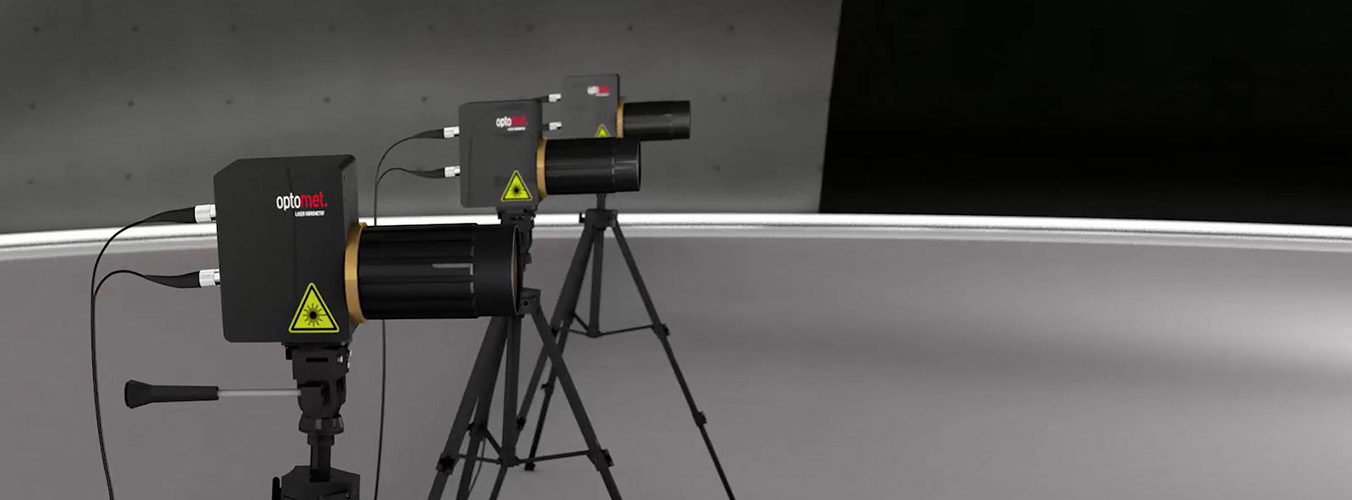

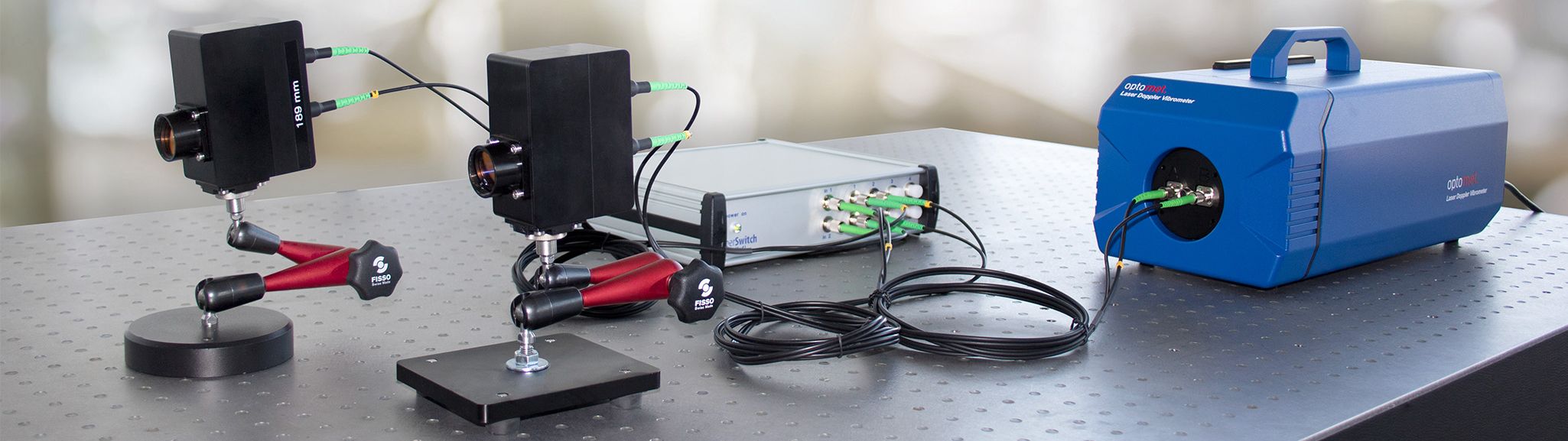

Medición de una turbina con Fiber Heads multiplexados sin reposicionamiento:
Este vídeo ofrece una visión detallada del funcionamiento de la tecnología Fiber-Multiplex de la serie Classic de Optomet. Descubra cómo realizar mediciones precisas de vibraciones en múltiples puntos. Ejemplos prácticos ilustran el procesamiento de señales, la estabilidad del sistema y su uso flexible en diferentes escenarios, desde el análisis modal hasta el análisis operacional.
Fiber Heads disponibles
Hay disponibles diversos Fiber Heads optimizados para la serie Fiber. Seleccione el sistema óptico adecuado en función de la distancia de trabajo, la reflectividad de la superficie que se va a medir, el tamaño del punto focal o el entorno de medición. Estaremos encantados de ayudarle a elegir el Fiber Head más adecuado para su tarea de medición.
Medición de vibraciones en investigación, desarrollo e industria: Optomet ofrece la solución adecuada para sus requisitos.
