SMART DAQ.
Adquisición de datos de 16 canales con generador de señales y función de osciloscopio, sincronizada con todos los equipos de la serie SMART.
SMART DAQ: adquisición de datos y generación de señales flexibles
SMART DAQ es un potente sistema de adquisición de datos y generación de señales de la serie SMART de Optomet, con las mismas funciones de sincronización y análisis que los vibrómetros SMART, pero sin vibrómetro integrado.
Gracias a la adquisición de señales de alta frecuencia de hasta 50 MHz y a la sincronización fluida con otros equipos SMART, SMART DAQ permite crear configuraciones de medición escalables y analizar datos en tiempo real de forma eficiente. Sus numerosas opciones de conexión, un generador de señales arbitrarias con ocho canales independientes y un software intuitivo ofrecen la máxima flexibilidad para las tareas de medición más exigentes.
01
Integrado en el sistema SMART
SMART DAQ permite conectar una amplia variedad de sensores en hasta 16 canales, incluidos sensores de temperatura, fuerza, aceleración y presión, con o sin compatibilidad con IEPE. Los datos sincronizados están disponibles directamente en el software SMART Lab para su análisis.
02
Solución compacta 3 en 1
SMART DAQ reúne las funciones de tres equipos hasta ahora independientes: una unidad DAQ, un osciloscopio y un generador de señales. Puede registrar en 16 canales datos de alto rango dinámico y altas frecuencias de hasta 50 MHz, así como generar hasta 8 funciones arbitrarias.
03
Datos técnicos
- Rango de frecuencia
- DC a 50 MHz
- Procesamiento de señales
- Digital (basado en FPGA)
- Interfaz de usuario
- Pantalla táctil Full HD+ de 7" con 1000 nits de brillo máximo
- Dimensiones
- Longitud × anchura × altura (sin asa): 147 × 270 × 95 mm
- Peso
- ~ 2,5 kg
- Fuente de alimentación
- 100 - 240 V AC (50-60 Hz) o 12 V DC
- Portabilidad
- Práctico diseño todo en uno para facilitar el transporte y agilizar la configuración
- Entrada analógica
- 12 · Lemo, ± 1 V / ± 10 V Registro síncrono de señales de referencia con una precisión de 24 bits y hasta 1,5 MSPS. IEPE, TEDS y acoplamiento DC/AC
- Entrada analógica HF
- 4 · BNC, ± 1 V Registro sincronizado de señales de referencia de hasta 50 MHz con una precisión de 14 bits y velocidades de muestreo ultraaltas de 312,5 MSPS
- Salida analógica
- 8 · BNC, ± 2 V Salida del generador de señales con una precisión de 16 bits y hasta 312,5 MSPS
- Entrada digital
- 3 · SMB Permite el disparo externo del dispositivo o PPS
- Salida digital
- 3 · SMB Activación de dispositivos externos o uso como PPS
- Interfaz digital
- 3
- Ethernet de 10 Gbit/s
- Transmisión en streaming de los datos de medición por Ethernet a hasta 312,5 MSPS y control remoto de SMART DAQ
- Ethernet de 1 Gbit/s
- Utilice SMART DAQ como nodo de control para sus dispositivos basados en Ethernet
- Cable de fibra óptica o de cobre
- Sincronice SMART DAQ con otros dispositivos de la serie SMART
- Sincronización (opcional)
- 6 · SMB Salida de 10 MHz y entrada de 10 MHz para la sincronización con otros dispositivos + 2 x salidas PPS y 2 x entradas PPS
- Temperatura de funcionamiento
- 0 °C a 40 °C
- Temperatura de almacenamiento
- -10 °C a 65 °C
- Control remoto
- - Todos los ajustes de adquisición de datos mediante una única conexión Ethernet - Varios dispositivos SMART simultáneamente para mediciones de vibración de referencia, multipunto y 3D
- Adquisición de datos
- - Acceso cómodo a todos sus datos en un único software: desde los vibrómetros hasta varios sensores de referencia - Generador multicanal de señales arbitrarias para generar señales predefinidas (seno, barrido senoidal, rectangular, aleatoria, etc.) o señales definidas por el usuario a partir de archivos .csv o .wav importados - Adquisición de datos de referencia en fase y totalmente sincronizada
- Evaluación de mediciones
- - Transformada rápida de Fourier en tiempo real para un análisis de datos ágil - Representación en el dominio de la frecuencia con hasta 536 millones de líneas FFT - Cálculo con corrección de fase de la función de respuesta en frecuencia (FRF) - Espectrograma en tiempo real de las FFT de medición en curso
- Importación/exportación de datos
- - Exportación de datos temporales y de frecuencia a archivos .csv, .h5 o .mat - Exportación de datos temporales como archivo de audio .wav - Guardado y carga de proyectos en el formato de archivo nativo
04

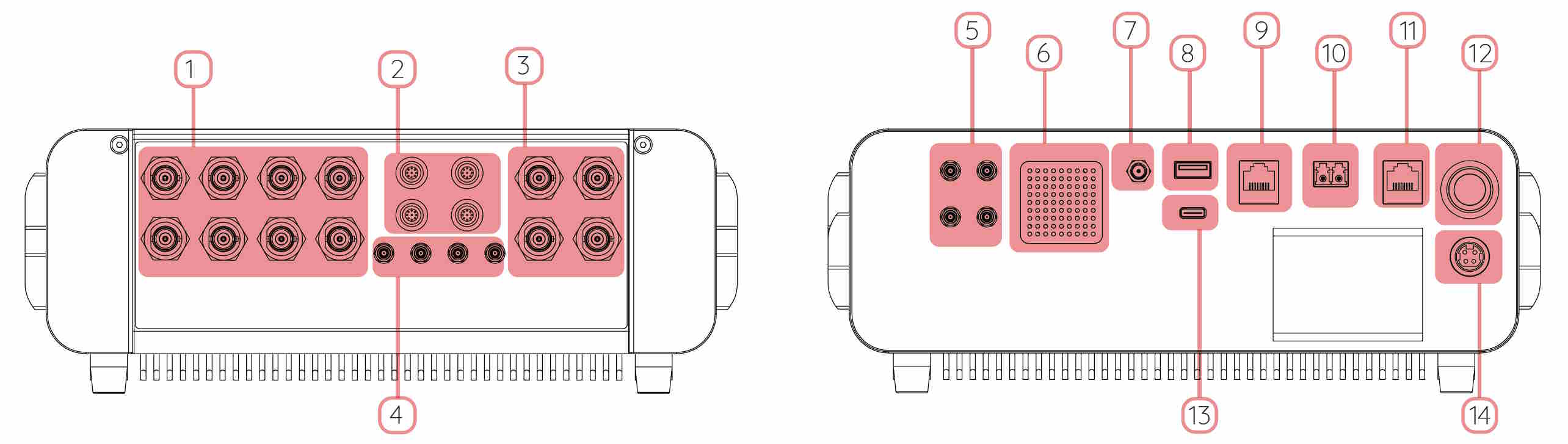

Entradas y salidas
Salidas de señal analógicas (BNC)
Entradas de señal LEMO (12 canales)
Entradas de señal de alta frecuencia BNC (hasta 50 MHz)
Conectores SMB multipropósito
Conectores SMB multipropósito
Altavoz
Conector de antena GNSS
Puerto USB (tipo A)
Puerto Ethernet para comunicación con dispositivos y transmisión de datos
Conector de fibra óptica (LC dúplex)
Puerto Ethernet para comunicación con dispositivos y transmisión de datos
Botón de encendido
Puerto USB (tipo C)
Entrada de alimentación
05
Software SMART Lab
Software de medición para toda la serie SMART: captura sincronizada, análisis en el dominio del tiempo y frecuencia, y mediciones en el modelo 3D.
Software SMART Lab: Un software para todos los dispositivos
Utilice el software SMART Lab con todos los dispositivos de la serie SMART para aprovechar todo su potencial. Los datos sincronizados de diferentes dispositivos se procesan simultáneamente, lo que permite una flexibilidad inigualable para sus configuraciones de medición.
Mediciones con soporte de modelos 3D
Mida fácilmente estructuras complejas con calibración inteligente y generación sencilla de puntos de medición. El proceso de calibración totalmente automático ahorra tiempo y costos. Las visualizaciones de vibraciones convincentes de estructuras complejas se logran mediante la animación fluida de los datos de medición en los modelos 3D.
Captura y análisis avanzados
Los datos de tiempo y frecuencia pueden analizarse simultáneamente en tiempo real, incluso mientras la medición aún está en curso. Esto le permite verificar las configuraciones desde el inicio del proceso de medición y obtener resultados más rápidos y confiables.

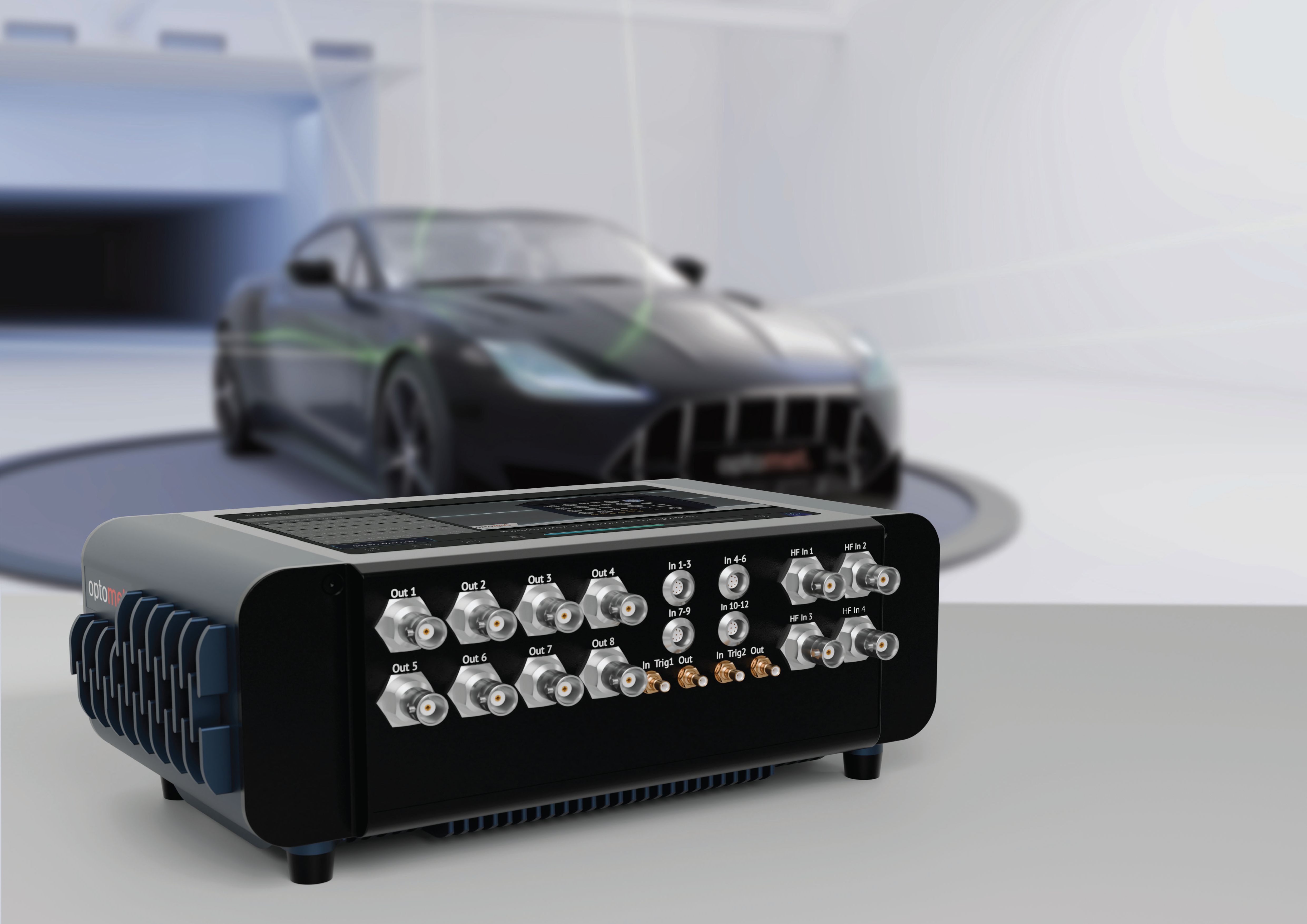

Máxima eficiencia en la adquisición de datos con SMART DAQ
Adquisición de datos con solo pulsar un botón: SMART DAQ ofrece exactamente eso y mucho más. Gracias a su capacidad para adquirir múltiples señales de alta frecuencia de hasta 50 MHz y a su generador de señales arbitrarias integrado, simplifica su trabajo.
Como parte de la serie SMART, SMART DAQ se sincroniza a la perfección con otros dispositivos SMART y permite crear configuraciones de medición escalables para investigación, desarrollo y ensayos. Ya sea con vibrómetros láser Doppler para realizar mediciones de vibraciones precisas y sin contacto o con otras unidades SMART DAQ para adquirir datos adicionales, todas las señales se registran y analizan de forma centralizada mediante un software intuitivo y potente.
Gracias a su potente procesamiento de señales, sus versátiles opciones de conectividad mediante Wi-Fi, Bluetooth y USB, y su intuitiva pantalla táctil, SMART DAQ ofrece una solución de alta gama flexible para aplicaciones exigentes de adquisición de datos en investigación y desarrollo.
