CLASSIC Fiber.
Vibrómetro monopunto con cabezales de medición conectados por fibra óptica, que pueden colocarse de forma flexible y móvil incluso en puntos de medición de difícil acceso.
Vibrómetro láser SWIR digital acoplado por fibra óptica: disfrute de una auténtica flexibilidad para satisfacer sus necesidades.
La serie Optomet Fiber es una evolución de la serie Nova que combina el rendimiento superior de la vibrometría láser SWIR (infrarrojo de onda corta) con la flexibilidad de unos cabezales de medición compactos acoplados por fibra óptica.
01

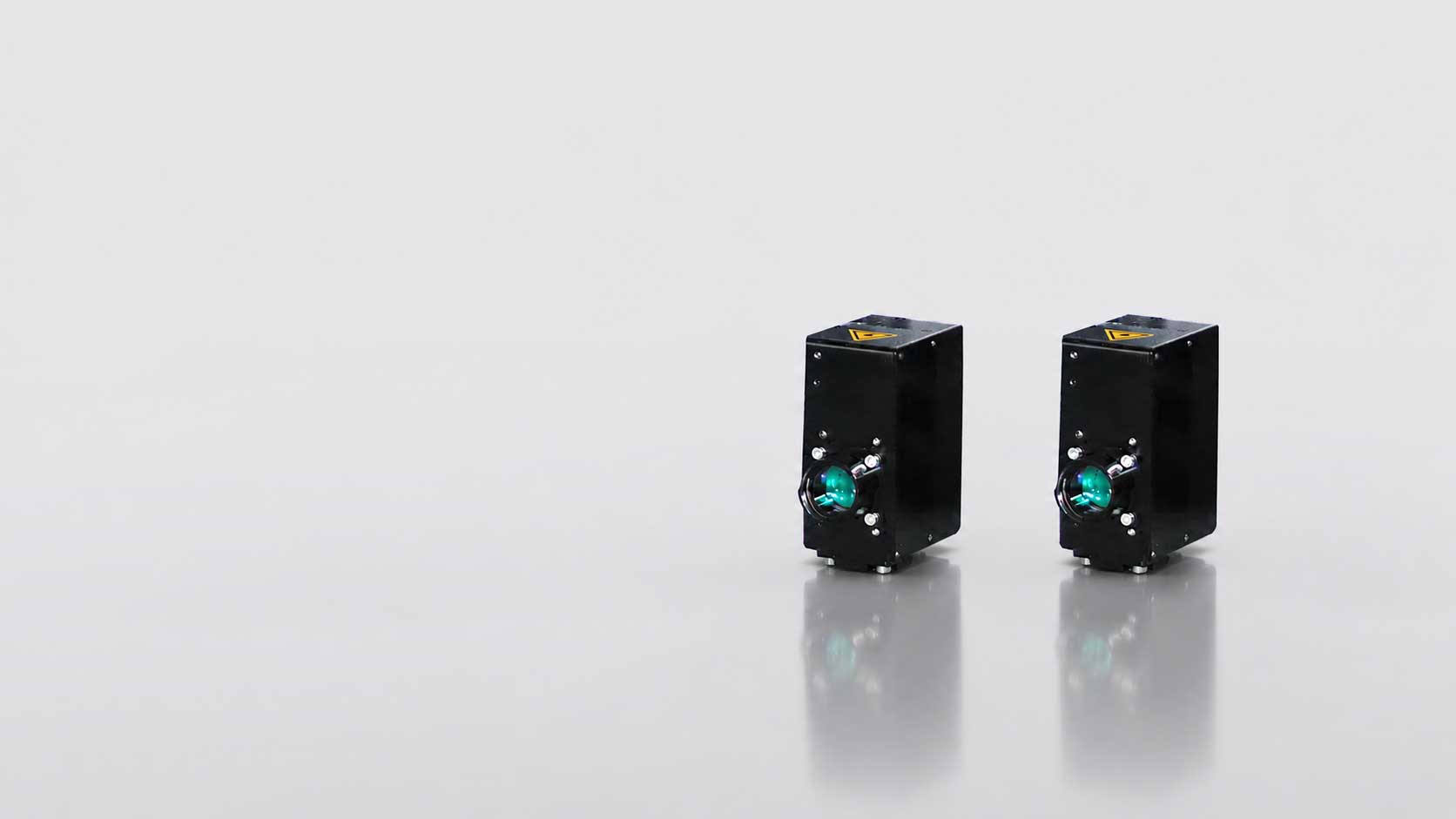

Cabezales de medición compactos y flexibles
Los cabezales ópticos pequeños y compactos hacen que el sistema sea idóneo para realizar mediciones en espacios muy reducidos y simplifican considerablemente su manejo, especialmente cuando es necesario reposicionar los cabezales con frecuencia. Las variantes con cámara integrada facilitan la definición del punto de medición. Hay cabezales para grandes distancias y cabezales diminutos para espacios extremadamente reducidos.
02
Condiciones ambientales exigentes
Condiciones ambientales exigentes La separación del cabezal óptico y el vibrómetro ofrece a los clientes una solución flexible para entornos de medición exigentes y aplicaciones especiales, sin necesidad de un vibrómetro propio para cada escenario.
03
Varios cabezales en un solo vibrómetro

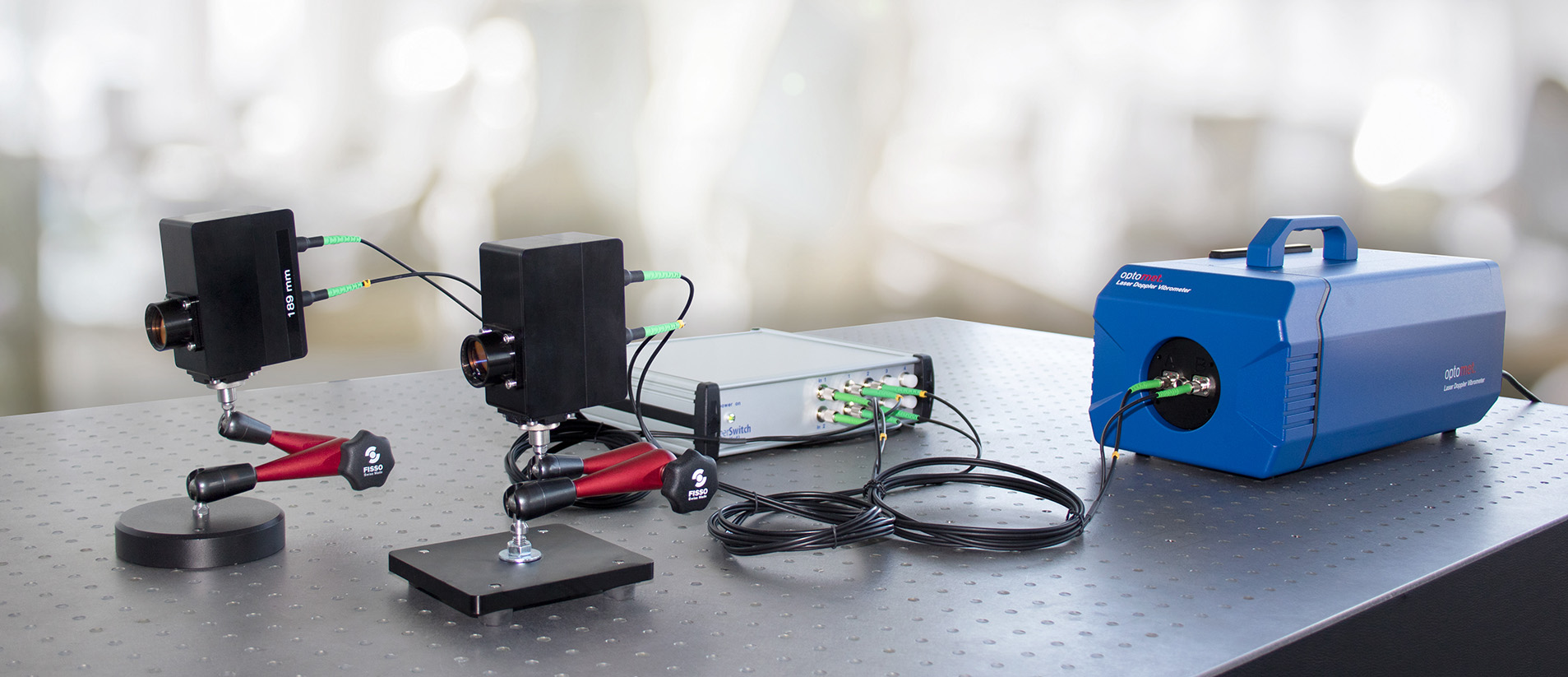

Varios cabezales de medición en un único vibrómetro Un conmutador óptico permite conectar varios cabezales ópticos a un mismo equipo para supervisar varios puntos de medición con un solo vibrómetro. El conmutador y la selección del canal activo se controlan por Ethernet.
04
Datos técnicos
- Magnitudes de medición
- Velocidad, desplazamiento, aceleración
- Rango de frecuencia
- DC hasta 25 MHz
- Velocidad máx.
- 30 m/s
- Procesamiento de señales
- Digital (Optomet UltraDSP)
- Dimensiones
- Longitud x anchura x altura (sin asa ni lente): 380 x 180 x 148 mm
- Peso
- 8 kg
- Fuente de alimentación
- 110 - 240 V AC (50 - 60 Hz) o 12 V DC
- Consumo de energía
- 27 vatios
- Montaje
- Rosca estándar para trípode
- Longitud de onda del láser
- Láser de medición
- 1550 nm
- Láser de apuntamiento
- 510-530 nm
- Clase de protección láser
- Láser de medición
- Potencia de salida: <10 mW, clase 1
- Láser de apuntamiento
- Potencia de salida: <1 mW, clase 2
- Fuente láser
- Láser SWIR
- Señal de salida (digital)
- Ethernet GBit (RJ45) / WiFi
- Señal de salida (analógica)
- 3 salidas BNC estándar
- Interfaz de usuario (salida)
- Pantalla a color de 3,5" + barra gráfica LED de 20 segmentos
- Interfaz de usuario (entrada)
- Pantalla táctil, mandos giratorios con pulsador, interruptor con llave (encendido)
- Temperatura de funcionamiento
- De 0 °C a 40 °C
05
Configure su CLASSIC Fiber
Elija una óptica y una serie, ampliables opcionalmente con magnitudes de medición adicionales.
Serie
Elija una opción06

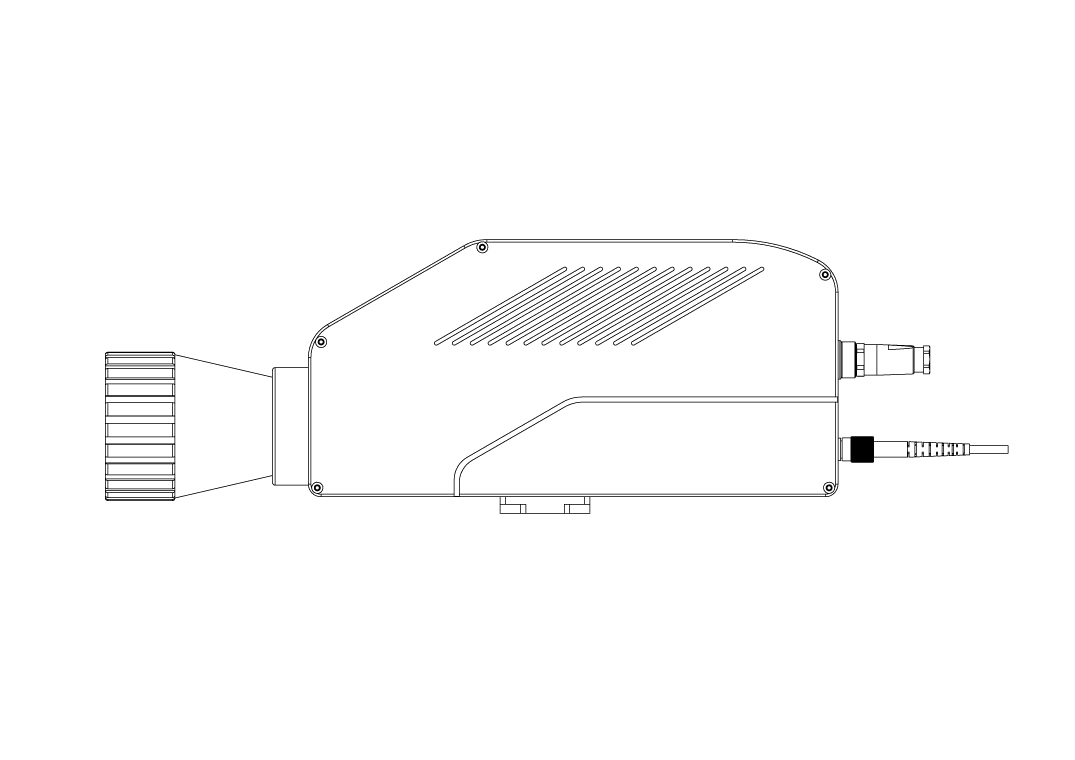

Cabezal de fibra Pro de largo alcance con autofoco
• Dimensiones (L x A x H): 286.5 x 100.5 x 44 mm • Cable de fibra desmontable • Autofoco, enfoque remoto, enfoque manual • Distancia de trabajo: 450 mm ... 100 m • Tamaño mínimo del punto de enfoque (típico): 72 um a 450 mm • Tamaño del punto del láser piloto más pequeño
Cabezal de fibra Pro de alcance medio con autofoco
• Dimensiones (L x A x H): 241 x 100,5 x 44 mm • Cable de fibra desmontable • Autofoco, enfoque remoto, enfoque manual • Distancia de trabajo: 135 mm ... 10 m • Tamaño mínimo del punto de enfoque (típico): 42 um a 135 mm • Tamaño del punto del láser piloto más pequeño • Compatible con Micro-Manipulator

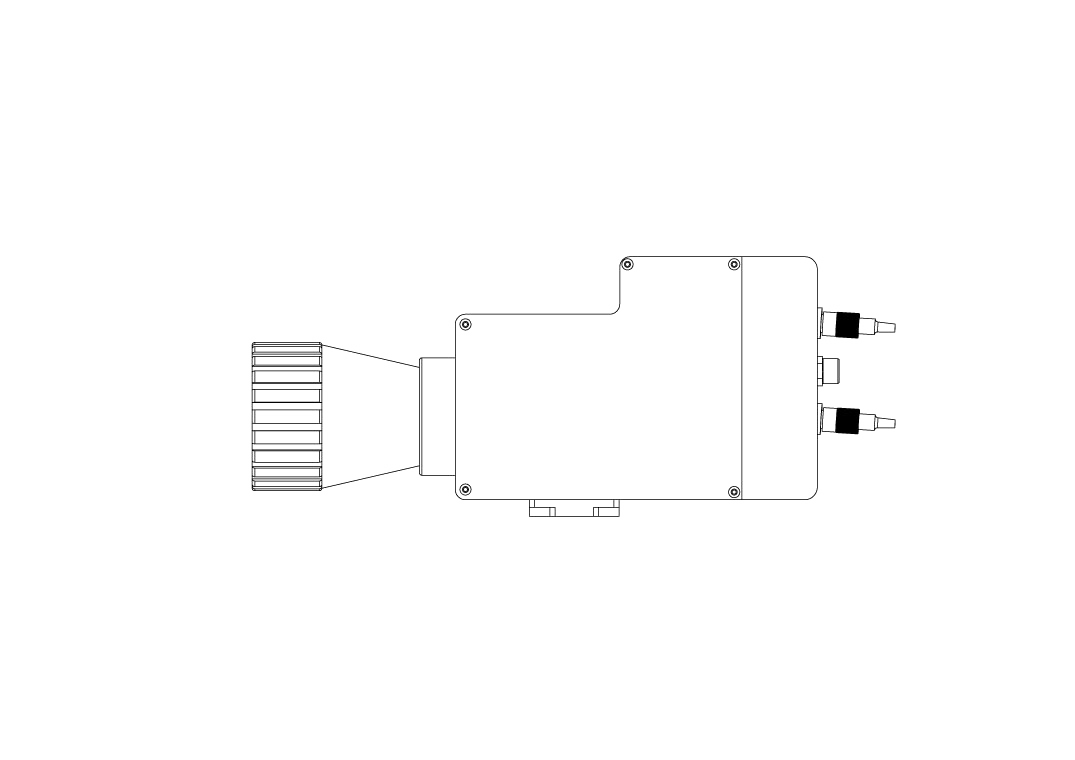

Cabezal de fibra de largo alcance con autofoco
• Dimensiones (L x A x H): 221 x 43,9 x 95 mm • Autofoco, enfoque remoto, enfoque manual • Distancia de trabajo: 450 mm ... 100 m • Tamaño mínimo del punto de enfoque (típico): 72 um a 450 mm

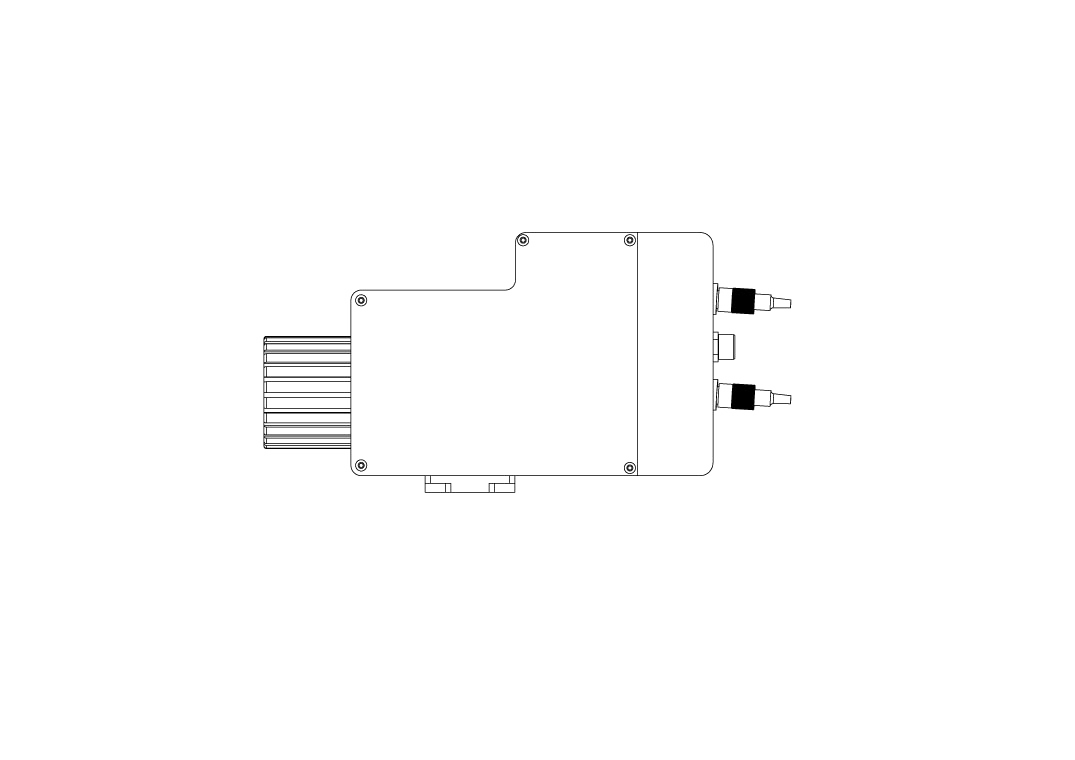

Cabezal de fibra de alcance medio con autofoco
• Dimensiones (L x A x H): 175,5 x 43,9 x 95 mm • Autofoco, enfoque remoto, enfoque manual • Distancia de trabajo: 135 mm ... 10 m • Tamaño mínimo del punto de enfoque (típico): 42 um a 135 mm
Cabezal de fibra con enfoque manual
• Dimensiones (L x A x H): 157 x 43,9 x 95 mm • Versión de corto alcance: -Distancia de trabajo: 15 mm ... 5 m -Tamaño mínimo del punto de enfoque (típico): 27 um a 15 mm • Versión de alcance medio: -Distancia de trabajo: 270 mm ... 10 m -Tamaño mínimo del punto de enfoque (típico): 67 um a 270 mm
Cabezal de fibra compacto
• Dimensiones (L x A x H): 89 x 43.9 x 95 mm • Distancia de trabajo fija seleccionable: 25, 37, 64, 89, 139 o 189 mm • Tamaño del punto de enfoque (típico): - 25 um a 25 mm - 29 um a 37 mm - 43 um a 64 mm - 61 um a 89 mm - 90 um a 139 mm - 118 um a 189 mm
Maleta de transporte para cabezal de fibra manual
Maleta de transporte para Manual Focus Fiber Head Maleta de transporte robusta e impermeable.
Maleta de transporte para cabezal de fibra con autofoco
Maleta de transporte robusta e impermeable.
Bolsa de transporte
OpciónBolsa de transporte compacta y ligera para mediciones al aire libre
Maleta de transporte
Estándarpara vibrómetro de un solo punto Maleta Peli robusta e impermeable para el almacenamiento y transporte seguro del vibrómetro. Dimensiones exteriores (L x A x H): 61,9 x 49,2 x 22,3 cm
Batería móvil
Cargador de batería portátil, powerbank externo. Para alimentar el vibrómetro durante mediciones al aire libre.
Tarjeta de detector
Tarjeta de detector IR Convierte la luz infrarroja no visible en un punto de luz visible.
Posicionamiento de la plataforma
Mesa de posicionamiento Alinee su cabezal de medición de fibra con precisión.
Características destacadas
- Cabezal de medición compacto, flexible y robusto
- Excelente nivel de señal
- Longitud de cable flexible: 2, 5, 20... metros
- Ethernet: salida digital (1 GBit/s) y control remoto
- Rango dinámico de 32 bits para mediciones de desplazamiento
- Ancho de banda de frecuencia: de DC a 25 MHz
- Velocidades de vibración de hasta ± 30 m/s
- Resolución de desplazamiento de hasta 50 femtómetros
- Función multiplex
Posible aplicación
Medición de una turbina con Fiber Heads multiplex sin necesidad de reposicionamiento
Fiber-Multiplex es una innovadora ampliación desarrollada específicamente para la serie Optomet Fiber que ofrece funciones avanzadas mediante la integración de un conmutador de fibra.

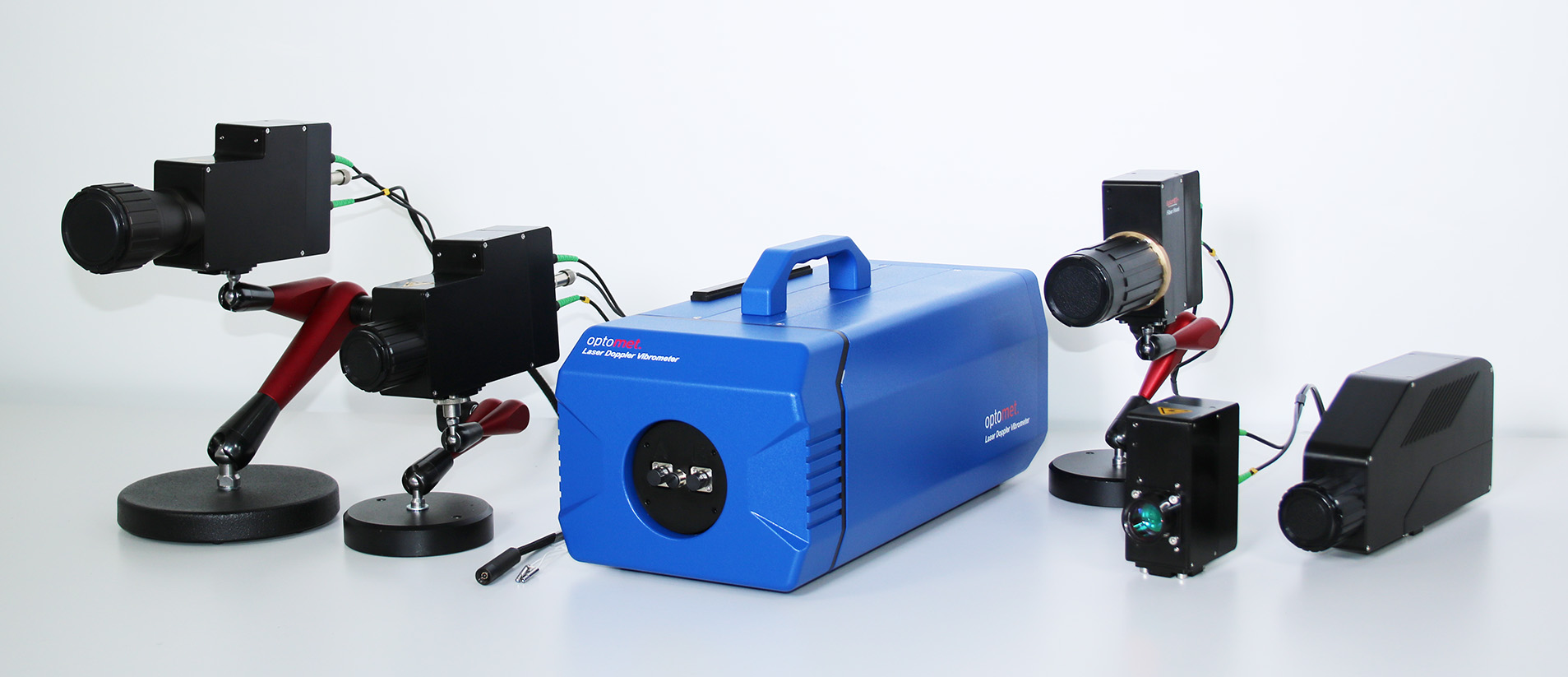

Fiber Heads
Descubra nuestros Fiber Heads realmente flexibles y modulares
Disponemos de diversos Fiber Heads optimizados para la serie Fiber. Elija el sistema óptico adecuado en función de la distancia de trabajo, la reflectividad de la superficie que se desea medir, el tamaño del punto focal o el entorno de medición. Estaremos encantados de ayudarle a seleccionar el Fiber Head más adecuado para su tarea de medición.
