SMART 3D-Scan.

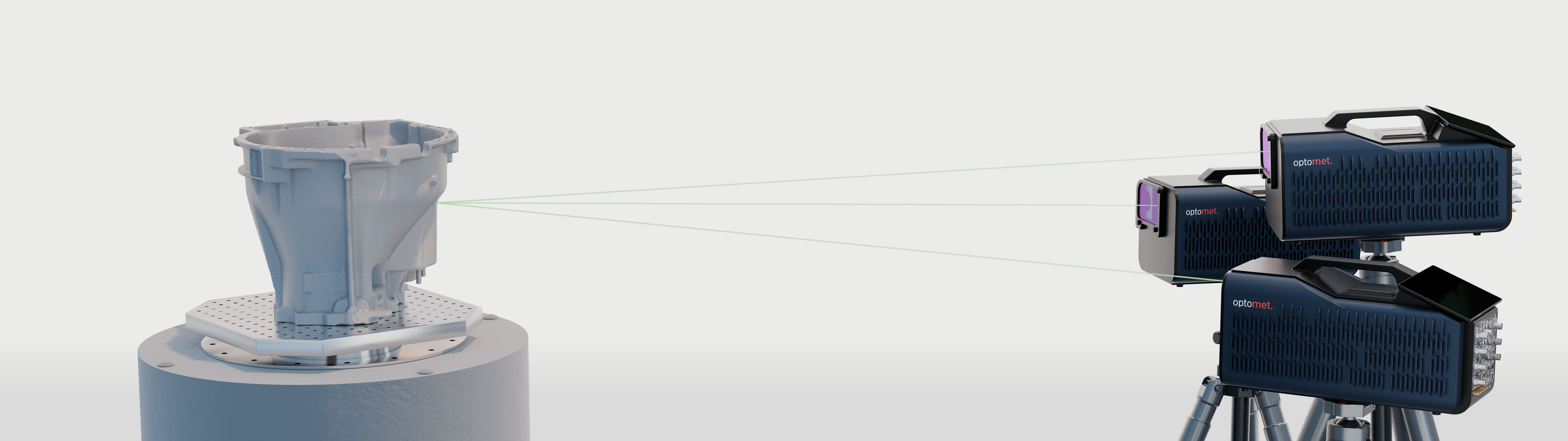

Vibrómetro de barrido con tres cabezales láser sincronizados para el análisis tridimensional de vibraciones en superficies completas.
El futuro del análisis de vibraciones 3D
Capture datos de vibración 3D de superficies completas para analizar con precisión cualquier objeto de ensayo real.
El SMART Scanning System captura datos de vibración precisos en tres dimensiones mediante tres vibrómetros sincronizados y ofrece amplias funciones de análisis. Equipado con más de 30 canales de referencia y 24 canales de generador de señales, combina una conectividad avanzada y un manejo intuitivo en un diseño compacto.
01
Calibración 3D inteligente y manejo intuitivo
Simplifique las tareas de medición más exigentes gracias a la calibración automática y a un manejo intuitivo. Nuestro SMART Scanning System minimiza el tiempo de configuración y reduce el riesgo de errores para garantizar resultados fiables y consistentes en cada medición.
02
Mediciones sincronizadas de máxima precisión
Obtenga mediciones sincronizadas de máxima precisión con nuestra tecnología de vanguardia. Las avanzadas funciones del vibrómetro garantizan datos de alta precisión que aportan información clave para una gran variedad de aplicaciones en ingeniería, ciencia de materiales y muchos otros ámbitos.
03
Configuraciones de medición flexibles

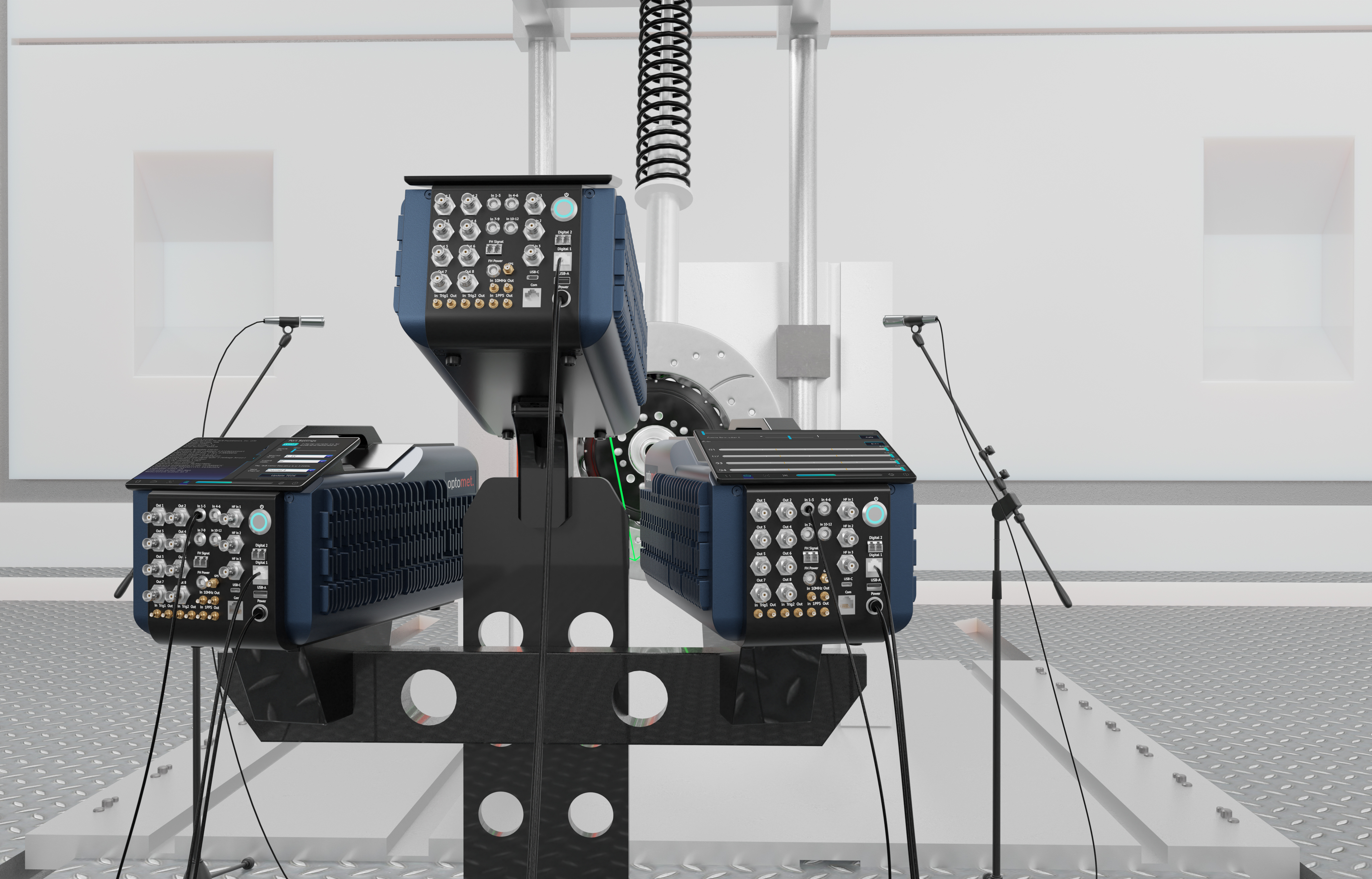

Nuestro SMART Scanning System ofrece una versatilidad inigualable, ya sea como sistema completo de barrido 3D o mediante el uso de tres vibrómetros de barrido independientes. Esta flexibilidad permite crear configuraciones de medición a medida para una gran variedad de aplicaciones, de modo que pueda obtener los datos adecuados para sus requisitos específicos.
04
Configure su SMART 3D-Scan
Combine el equipamiento de serie y las opciones para componer su vibrómetro láser.
Ancho de banda de frecuencia
Elegir un nivelMejoras
Selección múltipleRango de velocidad
Elegir un nivelMejoras
Selección múltipleMagnitudes de medición
Selección múltiple05
Datos técnicos
- Magnitudes de medición
- Velocidad, desplazamiento, aceleración
- Rango de frecuencia
- DC hasta 50 MHz Filtro de paso bajo libremente configurable para señales de velocidad, desplazamiento y aceleración
- Velocidad máx.
- 50 m/s
- Rangos de medición
- Límites del rango de medición libremente ajustables entre 1 mm/s y 50 m/s para la velocidad; 10 nm y 100 m para el desplazamiento; 10 m/s² y 100 millones de m/s² para la aceleración
- Procesamiento de señales
- Digital (basado en FPGA)
- Filtro
- Filtros de paso bajo definidos mediante un rango de frecuencias seleccionado. Filtro de paso alto libremente configurable para el desplazamiento. Filtro de seguimiento: activado/desactivado
- Interfaz de usuario
- Pantalla táctil Full HD+ de 7" mit einer Spitzenhelligkeit von 1000 nits
- Dimensiones
- Largo × ancho × alto (sin asa): 365 × 194 × 196 mm
- Peso
- ~ 8,9 kg
- Fuente de alimentación
- 100 - 240 V AC (50-60 Hz) o 12 V DC
- Portabilidad
- Práctico diseño todo en uno para un transporte sin complicaciones y una instalación sencilla
- Intervalo de calibración
- Cada 24 meses (recomendado)
- Especificaciones del sistema de escaneo 3D
- - 3 voll ausgestattete Scanning-Vibrometer, jedes mit einer 4K-Kamera, mehreren Referenzeingängen und Signalgeneratorfunktionalität - Wirklich kompaktes 3D-Schwingungsanalysesystem, das keine zusätzliche Hardware für Datenerfassung, Signalgenerator oder Signalverarbeitung benötigt. - Alle erforderlichen Kabel für 3D-Scanning-Messungen, vom Benutzer austauschbar und lokal verfügbar - Einfache Breitband-Ethernet-Verbindung zu einem PC, auf dem unsere vielseitige Scan-Software SMART Lab läuft - SMART Lab kann auf jedem modernen PC mit Windows 10 oder höher installiert werden. Rüsten Sie Ihren PC einfach auf, wenn Sie mehr Leistung benötigen - Jedes Scanning-Vibrometer kann unabhängig im 360°-Vollkörper-Scan-Modus betrieben werden - Das 3D-Scanning-System kann später durch zusätzliche Scanning-Vibrometer zu einem Mehrpunkt-Laser-Doppler-Vibrometrie-System erweitert werden - Hochwertiges Stativset zum einfachen Aufstellen des 3D-Scansystems unter verschiedenen Bedingungen - Wirklich portabel: Das gesamte 3D-Scansystem kann in drei kompakte Transportkoffer für die Vibrometer und drei Taschen für die Stative verpackt werden - Vollständig digitaler Signalpfad von DC bis 8 MHz - keine Einschränkungen, die von den gemessenen Signalfrequenzen abhängen - Hochpräzise Synchronisation für beste Ergebnisse unter allen Umständen
- Ángulo de escaneo
- 50° x 40°, resolución inferior a 0,001°, estabilidad superior a 0,001°/h
- Puntos de escaneo máx./s
- 30
- Cámara
- - 4 K 2160p, zoom híbrido de 40 x (equivalente a 1080p), zoom óptico de 20 x - Ángulo de visión horizontal: de 63,7° (gran angular) a 3,2°, instalación sin controladores
- Tamaño de la muestra
- Mín. < 1 mm², máx. > 10 m²
- Distancia de trabajo
- - Distancia de trabajo variable de 250 mm a 100 m - Con unidad coaxial: de 111 mm a 1 m - Con Close-Up Unit: de menos de 6,5 mm a 54 mm
- Longitud de onda del láser
- Láser de medición: 1550 nm, láser de puntería: 510-530 nm
- Clase de protección láser
- Láser de medición
- Potencia de salida: <10 mW, clase 1
- Láser de puntería
- Potencia de salida: <1 mW, clase 2
- Objetivo
- Cámara de largo alcance, distancia focal de 100 mm
- Óptica
- Enfoque automático y manual
- Temperatura de funcionamiento
- -10 °C hasta 40 °C
- Temperatura de almacenamiento
- -10 °C a 65 °C
- Humedad relativa
- Máx. 80 %, sin condensación
- Control remoto
- - Conexión y control simultáneos de varios vibrómetros para mediciones de vibraciones de referencia, multipunto y 3D
- Configuración de medición
- - Calibración automática o manual del movimiento del láser con la imagen de la cámara - Selección de áreas de medición basada en los modelos 3D cargados y generación automática de puntos de malla
- Adquisición de datos
- - Acceso cómodo a todos los datos desde un único software, desde vibrómetros hasta múltiples sensores de referencia - Generador de señales arbitrarias multicanal para crear señales predefinidas (sinusoidal, barrido sinusoidal, rectangular, aleatoria, etc.) o señales personalizadas a partir de archivos .csv o .wav importados - Análisis y mejora de señales en tiempo real basados en el seguimiento de speckle y el promediado inteligente
- Evaluación de mediciones
- - Cálculo de diversas funciones de frecuencia: FRF, FFT, autoespectro, espectro cruzado, coherencia - Animación 3D de formas modales a frecuencias definidas por el usuario a partir de datos FRF y FFT - Opciones de visualización totalmente personalizables, incluidos mapas de colores, ángulos de visión, superficies texturizadas, etc.
- Importación/exportación de datos
- - Exportación multihilo de datos ODS, datos temporales, datos geométricos, todas las funciones de frecuencia y datos de canales de referencia a Universal File Format (.uff), Hierarchical Data Format (.hdf5) y al formato de archivo de MATLAB® (.mat) - Exportación de animaciones de los datos temporales (propagación de ondas) y de formas modales seleccionadas como archivo de vídeo de alta resolución (hasta 4K)
- Opciones de software
- Análisis en el dominio temporal y animación para visualizar la propagación de las vibraciones (estándar) Análisis modal para conocer las propiedades dinámicas del objeto de ensayo (opción) Mantenimiento básico del software: incluye 2 años de actualizaciones de software (estándar) Mantenimiento ampliado del software: 2 años adicionales de actualizaciones de software (opción)
- Opciones de frecuencia
- Frequency 250 kHz — Medición de frecuencias de hasta 250 kHz, que abarca todo el rango acústico y más allá (estándar) Frequency 5 MHz — Medición de frecuencias de hasta 5 MHz (opción) Frequency 15 MHz — Medición de frecuencias de hasta 15 MHz (opción) Frequency 25 MHz — Medición de frecuencias de hasta 25 MHz (opción) Frequency 35 MHz — Medición de frecuencias de hasta 35 MHz (opción) Frequency 50 MHz — Medición de frecuencias de hasta 50 MHz, el límite de lo tecnológicamente posible (opción) Ampliación de frecuencia M — Aumenta en 500 kHz el límite de frecuencia de cualquier opción (opción) Ampliación de frecuencia L — Aumenta en 1 MHz el límite de frecuencia de cualquier opción (opción) Ampliación de frecuencia XL — Aumenta en 5 MHz el límite de frecuencia de una opción (opción)
- Opciones de velocidad
- Base — Ajuste continuo del rango de medición de velocidad entre 10 mm/s y 15 m/s (estándar) High Speed — Medición de velocidades de hasta 25 m/s (opción) Master — Medición de velocidades de hasta 50 m/s (opción) Ultra — Mida velocidades de hasta 50 m/s y acceda a la ampliación de alta resolución con el rango mínimo de medición de velocidad de 1 mm/s (opcional) Ampliación de alta resolución — Rango mínimo de medición de velocidad de 1 mm/s (opcional) Ampliación de velocidad M — Aumente en 2,5 m/s la velocidad máxima de cualquier opción de velocidad (opcional)
- Opciones de magnitudes de medición
- Velocidad — Medición de velocidades de vibración (estándar) Desplazamiento — Medición de desplazamientos de vibración con rangos ajustables de forma continua entre 10 nm y 100 m (opcional) Aceleración — Medición de aceleraciones de vibración con rangos ajustables de forma continua entre 10 m/s² y 100 millones de m/s² (opcional)
06
Entradas y salidas
Salidas de señal analógicas (BNC)
Entradas de señal LEMO (12 canales)
Entradas de señal de RF BNC (hasta 50 MHz)
Botón de encendido
Puerto de comunicación óptica
Puerto Ethernet: para comunicación con el dispositivo/datos
Puerto USB (tipo A)
Entrada de alimentación
Puerto USB (tipo C)
Puerto Ethernet: para comunicación con el dispositivo/datos
Conector de antena GNSS
Conectores SMB de 10 MHz
Conectores SMB multifunción
Salida de corriente
Conector de fibra óptica (LC-Duplex)
07
Trípode con cabezal fluido
OpciónAlinee su vibrometro con precisión utilizando trípodes de alta calidad de Manfrotto
Maletín de transporte para Vibrómetro de Escaneo
EstándarMaletín de transporte para Vibrómetro de Escaneo Robusto y a prueba de agua, el maletín Peli asegura el almacenamiento y transporte seguro del vibrómetro Dimensiones exteriores (L x A x H): 62,5 x 49 x 35 cm
Bolsa de transporte
OpciónBolsa de transporte compacta y ligera para mediciones al aire libre
Juego de espejos
OpciónJuego de espejos (O) Permite mediciones de vibración sin contacto incluso en lugares de difícil acceso. El juego de espejos incluye 4 espejos de superficie frontal.
Luz anular
OpciónPara iluminar objetos de prueba pequeños. Requiere unidad de enfoque cercano.
Unidad coaxial
OpciónAlinea los ejes ópticos del láser de medición y la cámara
Unidad de Primer Plano
OpciónPara mediciones de objetos pequeños a distancias de milímetros
Ventana de protección
EstándarProtege la unidad de escaneo del polvo, el viento y la excitación acústica a niveles de presión sonora altos
Tarjeta de detector IR
EstándarConvierte la luz infrarroja invisible en un punto de luz visible
08
Software SMART Lab
Software de medición para toda la serie SMART: captura sincronizada, análisis en el dominio del tiempo y frecuencia, y mediciones en el modelo 3D.
Software SMART Lab: Un software para todos los dispositivos
Utilice el software SMART Lab con todos los dispositivos de la serie SMART para aprovechar todo su potencial. Los datos sincronizados de diferentes dispositivos se procesan simultáneamente, lo que permite una flexibilidad inigualable para sus configuraciones de medición.
Mediciones con soporte de modelos 3D
Mida fácilmente estructuras complejas con calibración inteligente y generación sencilla de puntos de medición. El proceso de calibración totalmente automático ahorra tiempo y costos. Las visualizaciones de vibraciones convincentes de estructuras complejas se logran mediante la animación fluida de los datos de medición en los modelos 3D.
Captura y análisis avanzados
Los datos de tiempo y frecuencia pueden analizarse simultáneamente en tiempo real, incluso mientras la medición aún está en curso. Esto le permite verificar las configuraciones desde el inicio del proceso de medición y obtener resultados más rápidos y confiables.
SMART Scanning: precisión en la medición tridimensional de vibraciones
SMART 3D-Scan amplía la medición de vibraciones sin contacto, pasando de una captura unidimensional a lo largo del eje láser a un análisis tridimensional completo. Tres vibrómetros láser Doppler de barrido, totalmente equipados y sincronizados con precisión, funcionan conjuntamente como un sistema de medición integrado y capturan el movimiento vibratorio en las tres direcciones espaciales con la máxima exactitud.
Esta solución única ofrece a ingenieros, investigadores y desarrolladores un enfoque integral para el análisis de vibraciones y la visualización de estructuras complejas. Con más de 30 canales de referencia y 24 canales de generador de señales, SMART Scanning System es el primer vibrómetro de barrido 3D que reúne todas las funciones en un único sistema SMART.
Gracias a la conectividad fluida mediante WiFi, Bluetooth y USB, a una versátil pantalla táctil de 7 pulgadas y a una intuitiva solución de software todo en uno, SMART Scanning System es la opción ideal cuando se requieren datos precisos y completos.
Características principales del sistema SMART 3D Scan
- Procesamiento de datos de alta precisión: Gracias al procesamiento de señales basado en FPGA y a una ruta de señal digital de DC a 8 MHz, se detectan de forma fiable incluso las vibraciones más pequeñas.
- Opciones de medición versátiles: El sistema mide la velocidad, la aceleración y el desplazamiento con rangos de medición configurables libremente de 10 nm a 5 m.
- Compacto y portátil: El diseño All-in-One, combinado con robustos maletines de transporte, permite un uso rápido y flexible en los más diversos entornos de medición.
SMART 3D Scan ofrece múltiples posibilidades de uso y se emplea en sectores como:

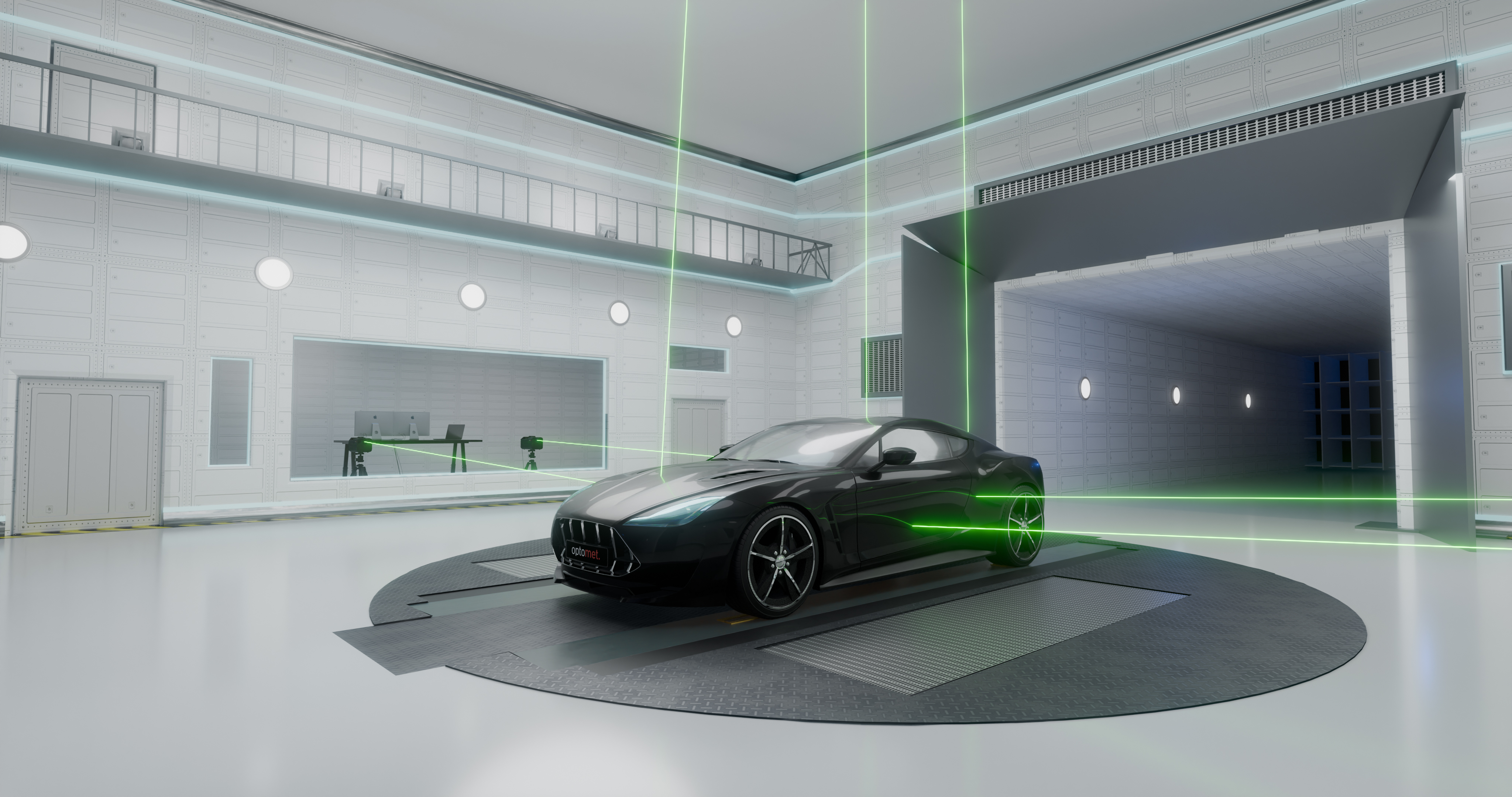

- Industria del automóvil: Ensayo de componentes de vehículos para mejorar sus características NVH.
- Industria aeroespacial: Análisis modales detallados y optimización de diseños estructurales.
- Investigación de materiales: Visualización y análisis de las propiedades dinámicas de los materiales.
Software SMART-Lab intuitivo
El software SMART Lab ofrece una interfaz fácil de usar para el control, la adquisición de datos y el análisis. Entre sus funciones más destacadas se incluyen:
- Selección de áreas de medición basada en CAD y creación de mallas de medición 3D.
- Visualización en tiempo real de formas de deflexión operacionales (ODS) y espectros de frecuencia.
- Calibración láser automática o manual del sistema para lograr la máxima precisión.
Ventajas del análisis de vibraciones 3D
SMART 3D Scan simplifica los procesos de medición complejos gracias a:
- Datos de medición 3D: Medición de vibraciones en las direcciones x, y y z.
- Adquisición síncrona: Se pueden analizar simultáneamente hasta 36 canales de referencia.
- Alta flexibilidad: Las áreas de medición y los puntos de escaneo pueden adaptarse con precisión a los requisitos.
- Conectividad perfecta: Las interfaces Ethernet y USB, junto con la integración Wi-Fi, facilitan la transferencia de datos.
Opciones de ampliación y garantía de futuro
SMART 3D Scan está diseñado para ofrecer una solución de futuro y también puede utilizarse como sistema de medición de vibraciones de 360° para mediciones Full-Body. Gracias a su gran modularidad, el equipo puede ampliarse con otros dispositivos SMART y actualizarse para adaptarse a requisitos cada vez más exigentes.
Medición de vibraciones en investigación, desarrollo e industria: Optomet ofrece la solución adecuada para sus requisitos.
