Vibrómetro láser Doppler.
- Medición sin contacto:
Sin masa adicional ni influencia sobre el objeto: ideal para microestructuras sensibles y componentes de alta velocidad. - Alta resolución y amplio rango de frecuencias:
Desplazamiento de hasta 50 fm con un ancho de banda de frecuencia de DC a 50 MHz. - Amplio campo de aplicación:
Apto para objetos de ensayo de < 1 mm² a > 10 m² —desde microestructuras hasta grandes componentes industriales. - Visualización directa e integración en sistemas:
Análisis de datos con Software de Laboratorio SMART y conectividad mediante Ethernet (1-10 Gbit/s), USB e interfaces ópticas.
Para la medición de vibraciones sin contacto (velocidad, desplazamiento y aceleración) en la industria, la investigación y el desarrollo.
Cuando los sensores de contacto convencionales llegan a sus límites

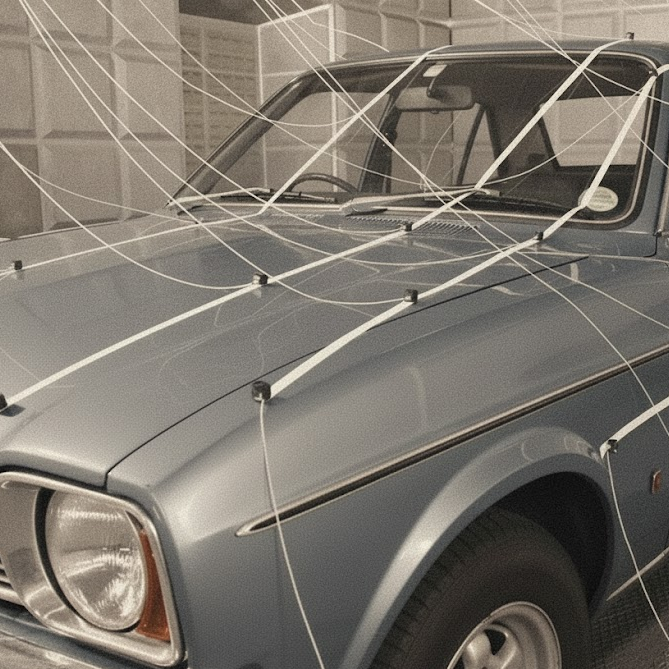

Los sensores de vibración convencionales, como los acelerómetros deben fijarse directamente al objeto de medición mediante adhesivos, tornillos o imanes. Este acoplamiento mecánico modifica las propiedades vibratorias del objeto de ensayo, especialmente en estructuras ligeras, sensibles o pequeñas.
El montaje y el cableado afectan a la calidad de la medición
Además, el montaje requiere mucho trabajo: el cableado, las capas de adhesivo o los errores de posicionamiento pueden distorsionar aún más los resultados de medición.
Desventajas habituales de los sensores convencionales:
- Influencia de la masa: La masa adicional modifica las frecuencias naturales.
- Montaje laborioso: Pegar, ajustar, dejar secar y tender cables.
- Dificultad de escalado: Un mayor número de puntos de medición implica un esfuerzo de montaje considerablemente mayor.
- Ámbito de aplicación limitado: La medición en objetos calientes, en movimiento o de difícil acceso resulta prácticamente imposible.
- Resolución limitada: A menudo solo en el rango de los micrómetros y con una banda de frecuencias más estrecha.
Los sensores de contacto modifican el comportamiento vibratorio, especialmente en componentes ligeros o sensibles.

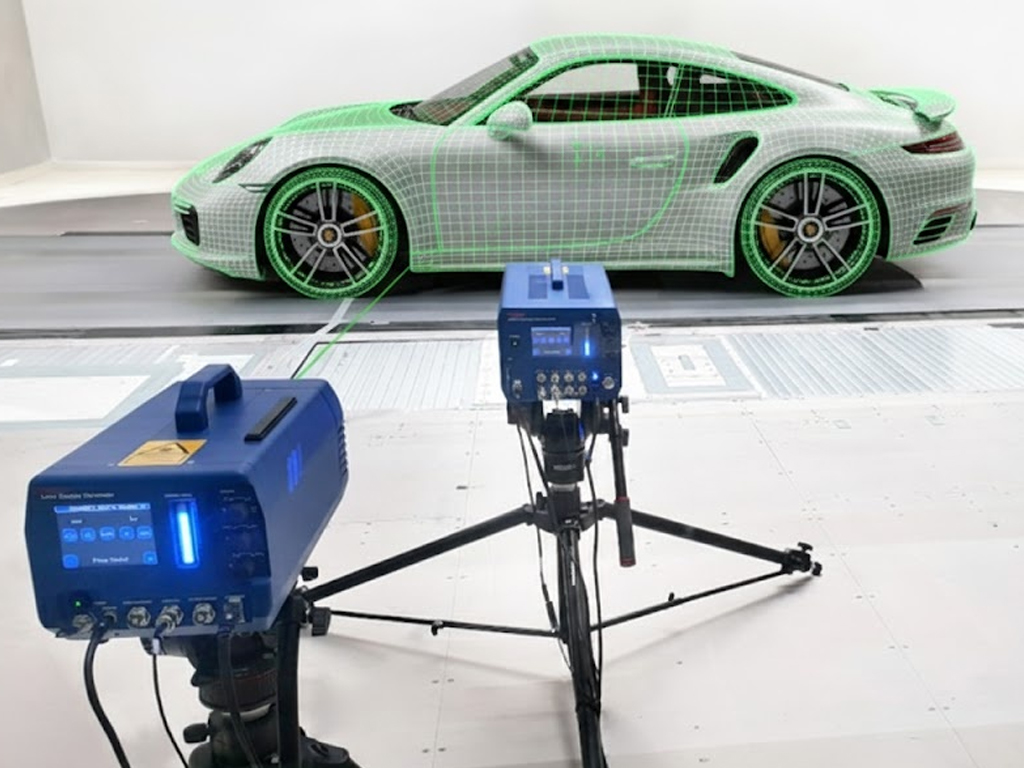

Vibrómetros láser: medición precisa sin influir en el objeto
Los vibrómetros láser Doppler (LDV) miden sin contacto; esto significa: sin masa, sin cableado y sin alterar el comportamiento vibratorio.
El láser detecta la velocidad de vibración de la superficie mediante el efecto Doppler y proporciona resultados precisos y reproducibles, incluso en componentes sensibles, calientes o en movimiento.
Ventajas de la medición sin contacto:
- Sin contacto físico: no se altera el objeto de ensayo.
- Alta resolución: Detección de desplazamientos de hasta 50 femtómetros (≈ 1/2 000 del diámetro de un átomo).
- Alta resolución espacial (Spatial Resolution): Detecta con precisión las vibraciones locales, incluso en estructuras pequeñas.
- Amplio rango de frecuencias: DC … 50 MHz (serie SMART) o hasta 25 MHz (serie CLASSIC).
- Resultados rápidos y reproducibles con un esfuerzo de configuración mínimo.
- Adquisición y visualización de datos integradas con Laboratorio SMART.
La vibrometría láser Doppler proporciona datos de medición precisos, sin contacto y sin influir en el objeto medido.
Comparación entre la medición de vibraciones por contacto y sin contacto
 |  | |
|---|---|---|
| Influencia sobre el objeto | La masa adicional altera las frecuencias naturales y la amortiguación | Sin influencia sobre el objeto medido |
| Instalación y manejo | Requiere adhesión, atornillado o cableado | Configuración rápida y sin contacto, sin necesidad de montar sensores. También pueden conectarse acelerómetros (sensores de referencia) |
| Rangos de medición | Normalmente hasta varios kHz; modelos especiales hasta varias decenas de kHz | DC … 50 MHz (serie SMART), hasta 25 MHz (serie CLASSIC) |
| Resolución de desplazamiento | No hay medición directa del desplazamiento; la doble integración hace que el resultado dependa de la frecuencia, la deriva y el ruido. | Hasta 50 fm, aproximadamente 1/2000 del diámetro de un átomo |
| Procesamiento de señales | Requiere hardware externo de adquisición de datos (DAQ) o análisis | Adquisición de datos, procesamiento de señales y visualización integrados (SMART Lab). |
La serie SMART de Optomet
Medición de vibraciones a un nuevo nivel
La serie SMART de Optomet combina la más avanzada vibrometría láser Doppler con una completa tecnología de medición NVH en un sistema compacto.

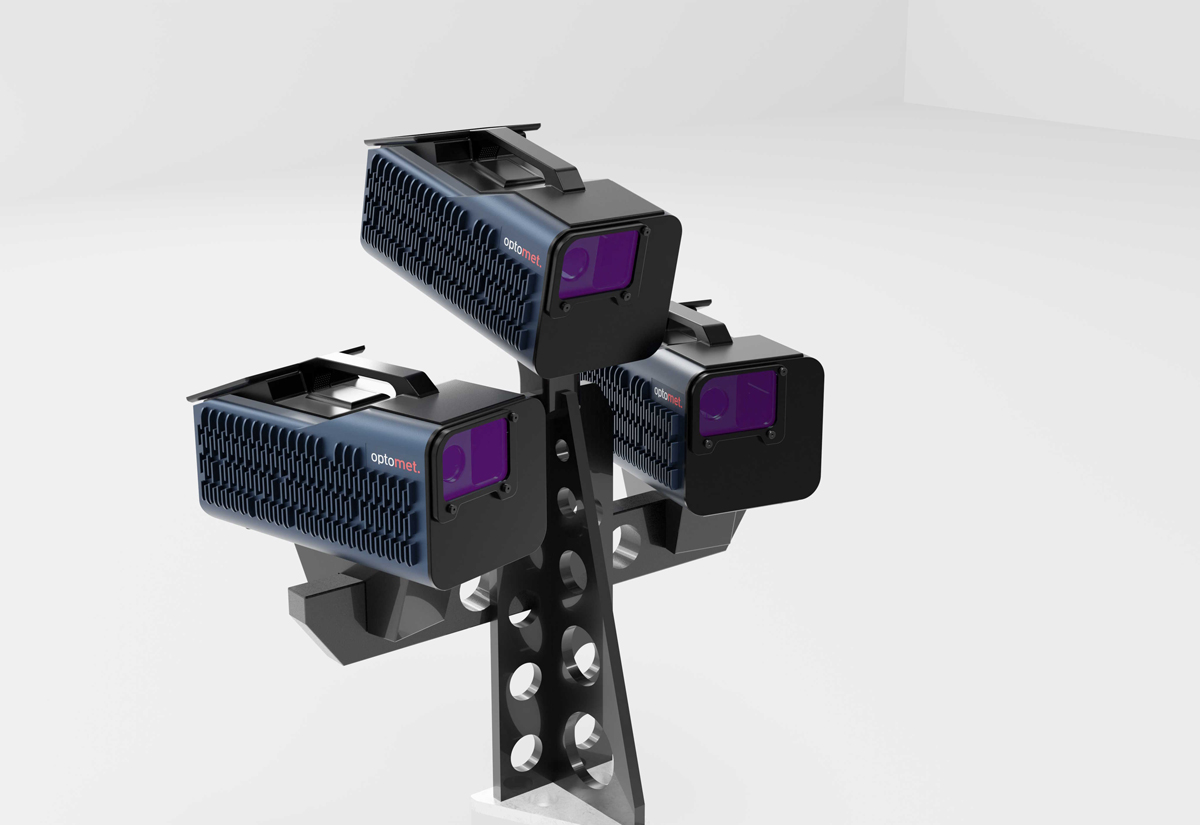

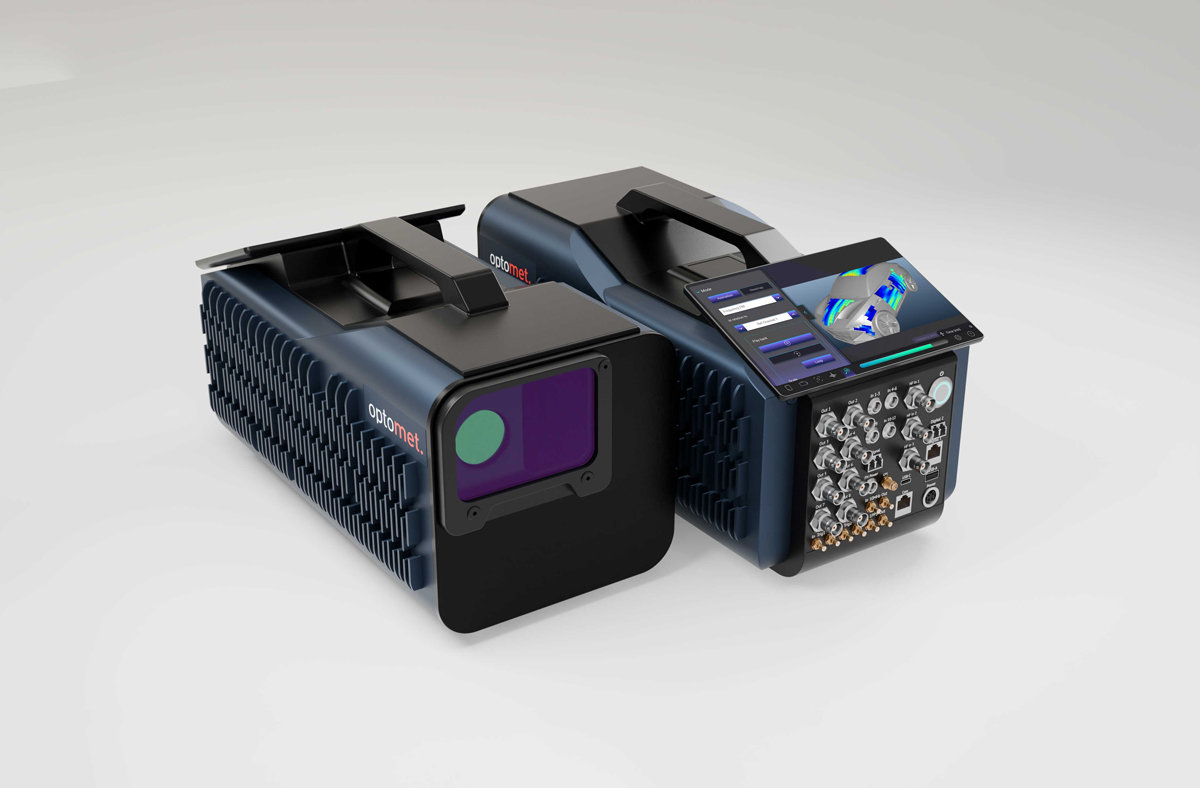

La familia de productos incluye SMART Single+, SMART Scan+, SMART 3D-Scan, SMART Multi-Fiber, SMART 3D-Fiber, SMART Full-Body y el sistema SMART DAQ, e integra todos los componentes esenciales para la medición de vibraciones, el análisis de datos y la visualización en una única plataforma.
Modular, precisa e intuitiva
El concepto modular permite crear configuraciones a medida – desde mediciones en un único punto hasta complejos análisis 3D. Funciones inteligentes simplifican el proceso de medición, reducen las fuentes de error y garantizan la máxima precisión.
Descubra aquí más información sobre la serie SMART y sus múltiples posibilidades de aplicación.
La serie Optomet CLASSIC
Medición fiable de vibraciones con tecnología de eficacia probada
Los vibrómetros láser Optomet de la serie CLASSIC ofrece una medición precisa y sin contacto de las vibraciones mediante una tecnología consolidada. Combina un diseño robusto, un amplio rango dinámico de medición y un extenso espectro de frecuencias, características ideales para la investigación, el desarrollo y las aplicaciones industriales.

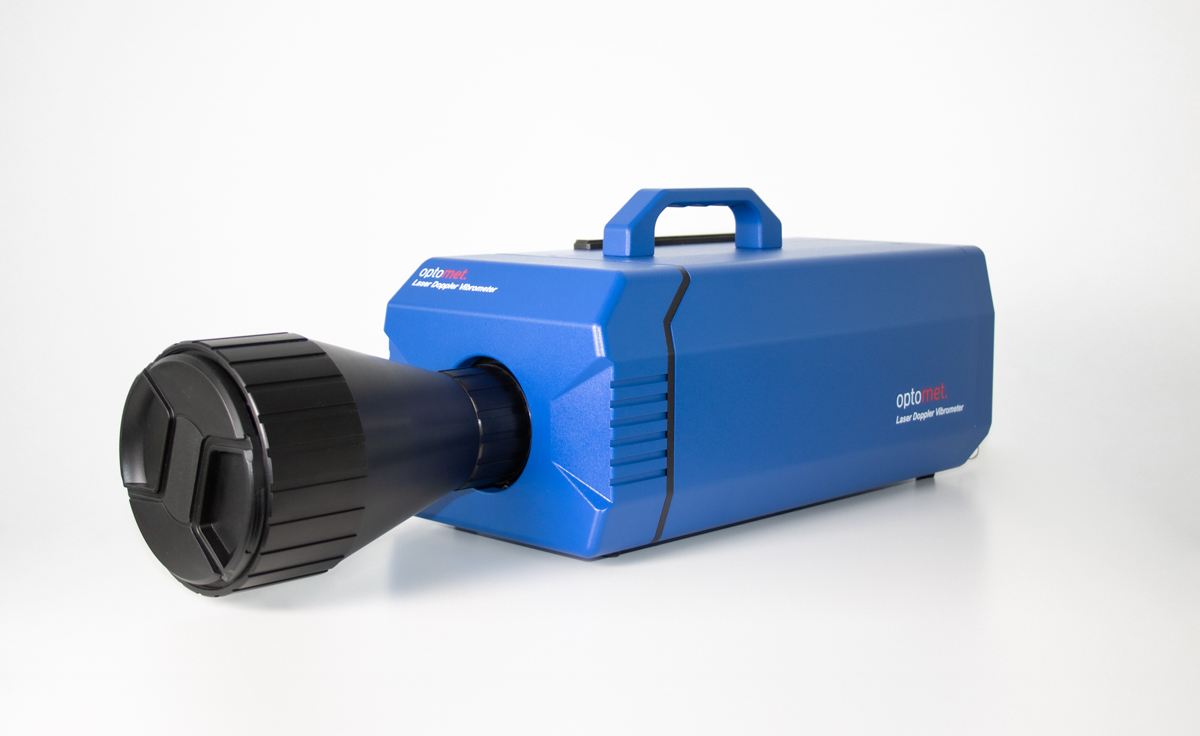

La serie CLASSIC también incorpora la más avanzada tecnología láser SWIR, que permite realizar mediciones fiables incluso en superficies oscuras, rugosas o en movimiento. Con un enfoque en sistemas de punto único y de fibra óptica la serie CLASSIC ofrece la máxima precisión sin necesidad de utilizar unidades de barrido móviles. Su manejo intuitivo y el procesamiento digital de señales permiten ejecutar con eficiencia incluso las tareas de medición más complejas.
Disponible en distintos modelos, desde compactos sistemas de punto único hasta sistemas de fibra óptica, la serie CLASSIC ofrece la solución adecuada para cada entorno de medición.
El vibrómetro adecuado para cada requisito de medición
En función de la tarea, se utilizan distintos tipos de vibrómetros para realizar desde mediciones puntuales hasta mediciones tridimensionales de vibraciones.
Fuentes láser para diferentes aplicaciones
Además de la geometría del sistema de medición, la elección de la fuente láser también desempeña un papel decisivo. En función de la aplicación, Optomet utiliza láseres HeNe en el espectro visible o láseres SWIR en el espectro infrarrojo.
Medición de vibraciones en investigación, desarrollo e industria: Optomet ofrece la solución adecuada para sus requisitos.
