SMART Multi-Fiber.
Vibrómetro láser para realizar mediciones simultáneas en varios puntos con hasta cuatro Fiber Heads compactos.
Una revolución en la medición de vibraciones
Sistema Fiber modular para ofrecer la máxima flexibilidad: adaptable, preciso e ideal para una amplia variedad de aplicaciones.

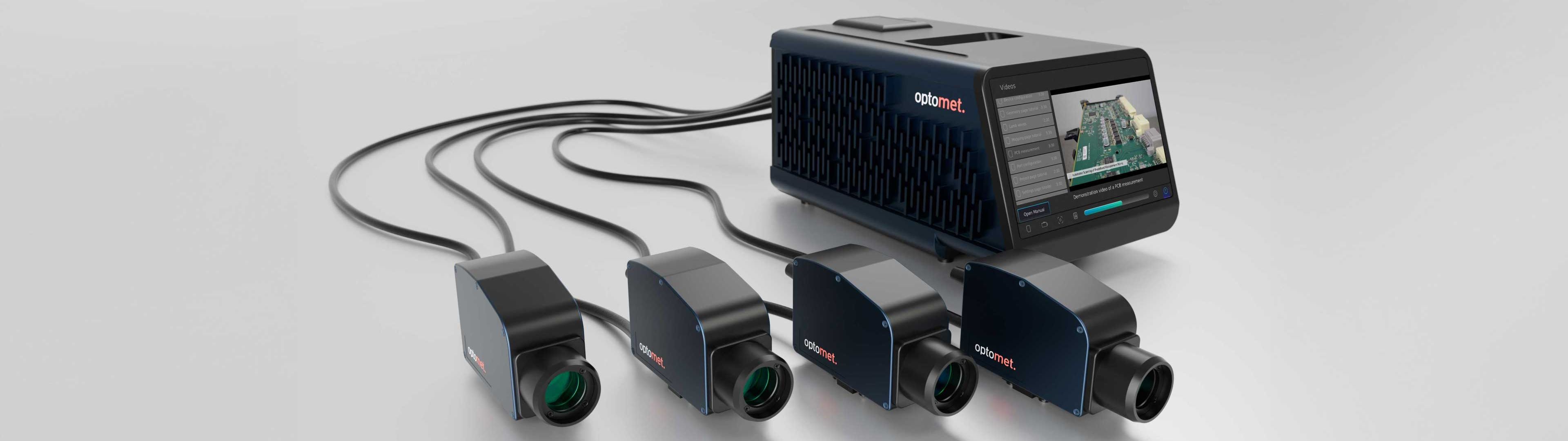

SMART Multi-Fiber revoluciona la vibrometría láser Doppler al admitir hasta cuatro Fiber Heads flexibles para su uso en condiciones adversas e integrar funciones avanzadas como la adquisición de datos multicanal y un generador de señales. Este versátil vibrómetro es ideal para el control de calidad industrial y la investigación, y ofrece mediciones de vibraciones precisas y sincronizadas.
01
Tecnología Optomet Dual Fiber para una calidad de señal óptima
La tecnología Optomet Dual Fiber ofrece la máxima calidad de señal y flexibilidad. El uso de fibras separadas para las señales de emisión y recepción minimiza eficazmente las reflexiones no deseadas y garantiza una transmisión fiable de la señal. Gracias a su arquitectura modular, los distintos Fiber Heads —por ejemplo, con enfoque fijo, enfoque automático o para mediciones de vibraciones 3D— pueden intercambiarse rápida y fácilmente. De este modo, el sistema se adapta con flexibilidad a las más diversas tareas de medición, sin renunciar a la precisión ni al rendimiento.
02
Hasta cuatro mediciones simultáneas
Al integrar hasta cuatro interferómetros en un único equipo, SMART Multi-Fiber permite realizar mediciones sincronizadas de vibraciones en hasta cuatro canales. Varios Fiber Heads adquieren datos de medición de forma simultánea y en tiempo real, lo que resulta ideal para analizar con precisión patrones complejos de vibración y movimiento desde diferentes perspectivas.
03
Sincronización precisa y escalabilidad ilimitada para tareas de medición complejas

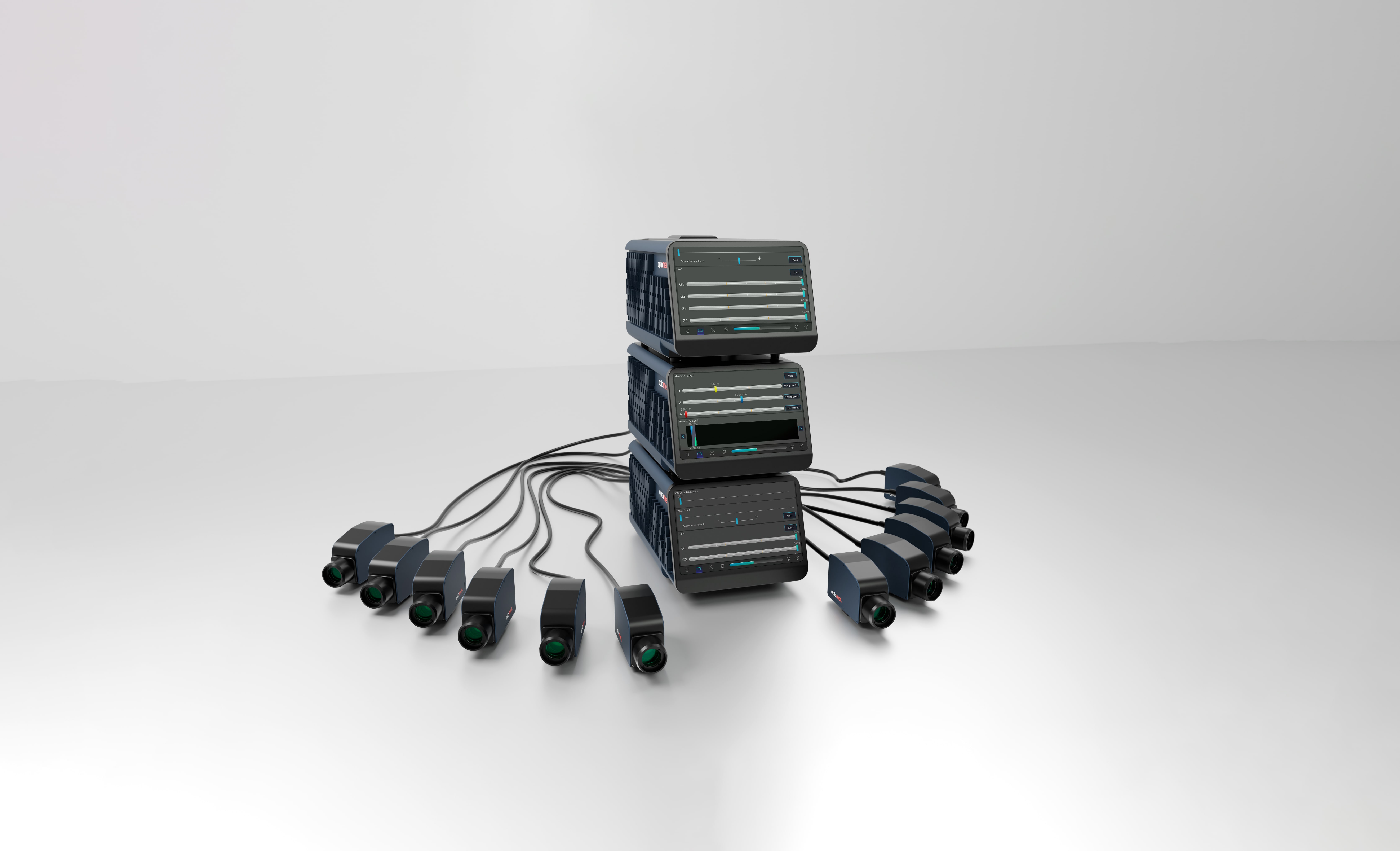

SMART Multi-Fiber ofrece una capacidad de ampliación prácticamente ilimitada mediante la interconexión de varios equipos a través de un único cable Ethernet. Todos los sistemas se sincronizan y se conectan directamente a un ordenador para la adquisición y el análisis de datos. Esta innovadora arquitectura permite medir simultáneamente en un número ilimitado de puntos, con una sincronización perfecta y una precisión inferior al nanosegundo. Gracias a su escalabilidad y precisión inigualables, SMART Multi-Fiber es la solución ideal para tareas de medición exigentes que requieren análisis exhaustivos y detallados.
04
Configure su SMART Multi-Fiber
Combine el equipamiento de serie y las opciones para componer su vibrómetro láser.
Ancho de banda de frecuencia
Elegir un nivelMejoras
Selección múltipleRango de velocidad
Elegir un nivelMejoras
Selección múltipleMagnitudes de medición
Selección múltiple05
Fiber Heads disponibles
Cabezal de fibra con enfoque automático para media distancia
- Dimensiones (L x An x Al)
- 159 mm x 43 mm x 68 mm (sin objetivo)
- Distancia de trabajo
- De 135 mm a 10 m
Cabezal de fibra con enfoque automático para larga distancia
- Dimensiones (L x An x Al)
- 159 mm x 43 mm x 68 mm (sin objetivo)
- Distancia de trabajo
- De 450 mm a 100 m
Cabezal de fibra compacto
- Dimensiones (L x An x Al)
- 94 mm x 43 mm x 68 mm (sin objetivo)
- Distancia de trabajo
- De 25 a 189 mm
Cabezal de fibra 3D compacto
- Dimensiones (L x An x Al)
- 107 mm x 100 mm x 102 mm (sin objetivo)
- Distancia de trabajo
- 83 mm
06
Datos técnicos
- Magnitudes de medición
- Velocidad, desplazamiento, aceleración
- Rango de frecuencia
- DC hasta 50 MHz Filtro de paso bajo libremente configurable para señales de velocidad, desplazamiento y aceleración
- Velocidad máx.
- 50 m/s
- Rangos de medición
- Límites del rango de medición libremente ajustables entre 1 mm/s y 50 m/s para la velocidad; 10 nm y 100 m para el desplazamiento; 10 m/s² y 100 millones de m/s² para la aceleración
- Procesamiento de señales
- Digital (basado en FPGA)
- Filtro
- Filtros de paso bajo definidos mediante un rango de frecuencias seleccionado Filtro de paso alto libremente configurable para el desplazamiento Filtro de seguimiento: activado/desactivado
- Interfaz de usuario
- Pantalla táctil Full HD+ de 7" con 1000 nits de brillo máximo
- Dimensiones
- Longitud × anchura × altura (sin Fiber Head): 308 × 192 × 152 mm
- Peso
- ~ 5,6 kg a 6,4 kg + Fiber Head
- Fuente de alimentación
- 100 - 240 V AC (50-60 Hz) o 12 V DC
- Portabilidad
- Práctico diseño todo en uno para facilitar el transporte y la instalación
- Intervalo de calibración
- Cada 24 meses (recomendado)
- Distancia de trabajo
- - Distancia de trabajo variable de 25 mm a 100 m - Selección de diferentes Fiber Heads
- Longitud de onda del láser
- - Láser de medición: 1550 nm, láser de apuntamiento: 510-530 nm
- Clase de protección láser
- Láser de medición
- Potencia de salida: <10 mW, clase 1
- Láser de apuntamiento
- Potencia de salida: <1 mW, clase 2
- Óptica
- Enfoque automático y manual
- Cable de fibra óptica
- 2 m de serie; disponible opcionalmente con cables de fibra óptica de hasta 50 m de longitud
- Temperatura de funcionamiento
- -10 °C a 40 °C
- Temperatura de almacenamiento
- -10 °C a 65 °C
- Humedad relativa
- Máx. 80 %, sin condensación
- Control remoto
- - Conexión y control simultáneos de varios vibrómetros para mediciones de vibración de referencia, multipunto y 3D
- Adquisición de datos
- - Adquisición con coherencia de fase de las señales de los vibrómetros y los canales de referencia - Acceso cómodo a todos los datos desde un único software, desde los vibrómetros hasta múltiples sensores de referencia - Visualización en tiempo real de los datos temporales medidos - Generador de señales arbitrarias multicanal para generar señales predefinidas (senoidal, barrido sinusoidal, rectangular, aleatoria, etc.) o señales personalizadas a partir de archivos .csv o .wav importados
- Evaluación de mediciones
- - Transformada rápida de Fourier en tiempo real para un análisis de datos ágil - Representación en el dominio de la frecuencia con hasta 536 millones de líneas FFT - Cálculo con corrección de fase de la función de respuesta en frecuencia (FRF) - Espectrograma en tiempo real de las FFT de medición en curso
- Importación/exportación de datos
- - Exportación de datos temporales y de frecuencia a archivos .csv, .h5 o .mat - Exportación de datos temporales como archivo de audio .wav - Almacenamiento y carga de proyectos en el formato de archivo nativo
- Opciones de frecuencia
- Frequency 250 kHz — Medición de frecuencias de hasta 250 kHz, cubriendo todo el rango acústico y frecuencias superiores (estándar) Frequency 5 MHz — Medición de frecuencias de hasta 5 MHz (opción) Frequency 15 MHz — Medición de frecuencias de hasta 15 MHz (opción) Frequency 25 MHz — Medición de frecuencias de hasta 25 MHz (opción) Frequency 35 MHz — Medición de frecuencias de hasta 35 MHz (opción) Frequency 50 MHz — Medición de frecuencias de hasta 50 MHz, al límite de lo tecnológicamente posible (opción) Actualización de frecuencia M — Aumente en 500 kHz el límite de frecuencia de cualquier opción (opción) Actualización de frecuencia L — Aumente en 1 MHz el límite de frecuencia de cualquier opción (opción) Actualización de frecuencia XL — Aumento en 5 MHz del límite de frecuencia de una opción (opción)
- Opciones de velocidad
- Básico — Ajuste continuo del rango de medición de velocidad entre 10 mm/s y 15 m/s (estándar) High Speed — Mida velocidades de hasta 25 m/s (opción) Master — Medición de velocidades de hasta 50 m/s (opción) Ultra — Mida velocidades de hasta 50 m/s y acceda a la actualización High Resolution, con un rango mínimo de medición de velocidad de 1 mm/s (opción) Actualización de alta resolución — Rango mínimo de medición de velocidad de 1 mm/s (opción) Actualización de velocidad M — Aumente en 2,5 m/s la velocidad máxima de cualquier opción de velocidad (opción)
- Opciones de magnitudes de medición
- Velocidad — Medición de velocidades de vibración (estándar) Desplazamiento — Medición de desplazamientos vibratorios con rangos ajustables de forma continua entre 10 nm y 100 m (opción) Aceleración — Medición de aceleraciones vibratorias con rangos ajustables de forma continua entre 10 m/s² y 100 millones de m/s² (opción)
07

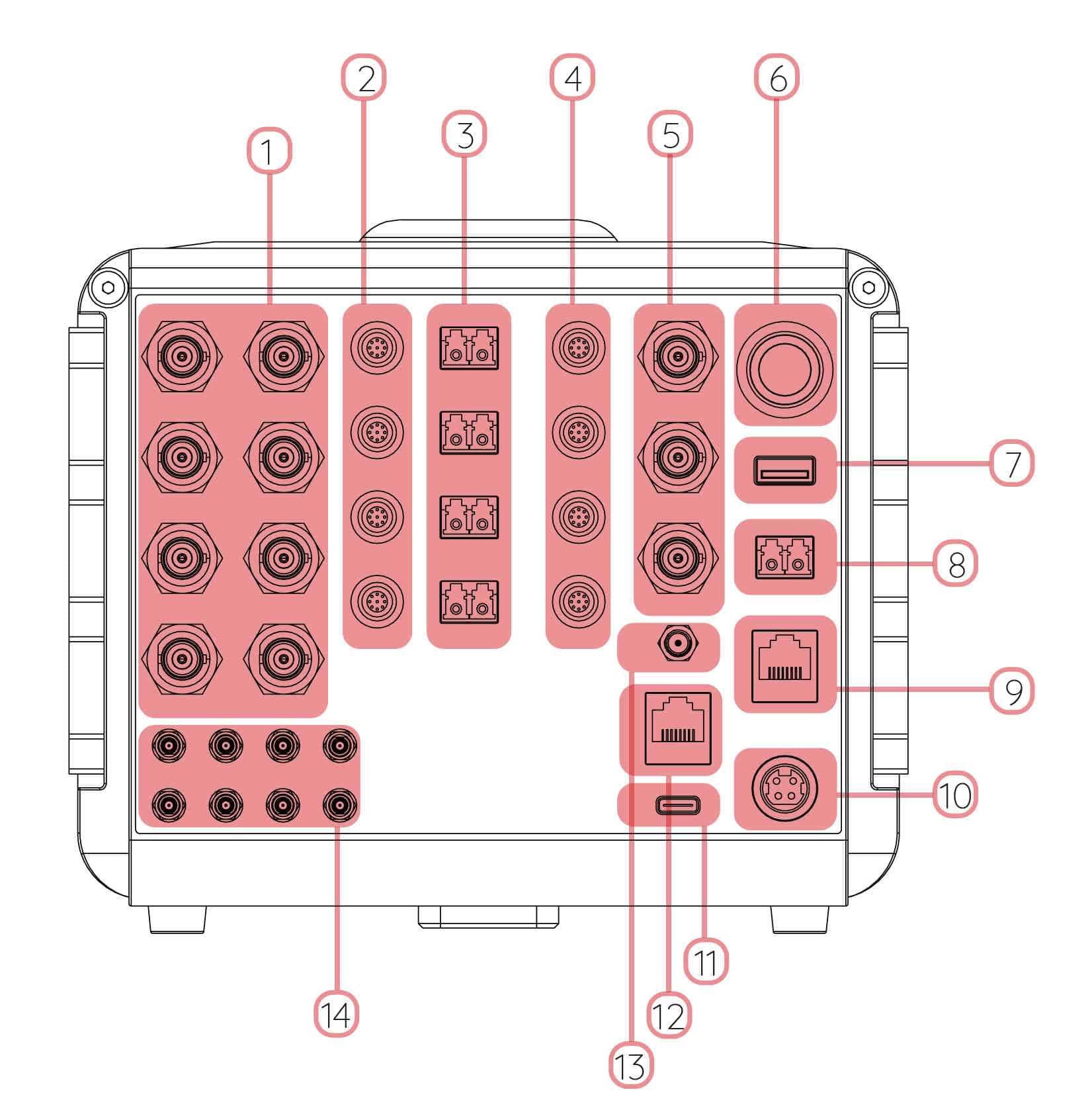

Entradas y salidas
Salidas de señal analógicas (BNC)
Salida de alimentación para Fiber Head
Conector de fibra óptica (LC dúplex)
Entradas de señal LEMO (12 canales)
Entradas de señal de RF BNC (hasta 50 MHz)
Botón de encendido
Puerto USB (tipo A)
Puerto de comunicación óptica
Puerto Ethernet: para comunicación con dispositivos/datos
Entrada de alimentación
Puerto USB (tipo C)
Puerto Ethernet: para comunicación con dispositivos/datos
Conector de antena GNSS
Conectores SMB multipropósito
08
Trípode con cabezal fluido
OpciónAlinee su vibrometro con precisión utilizando trípodes de alta calidad de Manfrotto
Bolsa de transporte
OpciónBolsa de transporte compacta y ligera para mediciones al aire libre
Maleta de transporte
Estándarpara vibrómetro de un solo punto Maleta Peli robusta e impermeable para el almacenamiento y transporte seguro del vibrómetro. Dimensiones exteriores (L x A x H): 61,9 x 49,2 x 22,3 cm
Tarjeta detectora de IR
EstándarTarjeta detectora de IR (S) Convierte la luz infrarroja invisible en un punto de luz visible
09
Software SMART Lab
Software de medición para toda la serie SMART: captura sincronizada, análisis en el dominio del tiempo y frecuencia, y mediciones en el modelo 3D.
Software SMART Lab: Un software para todos los dispositivos
Utilice el software SMART Lab con todos los dispositivos de la serie SMART para aprovechar todo su potencial. Los datos sincronizados de diferentes dispositivos se procesan simultáneamente, lo que permite una flexibilidad inigualable para sus configuraciones de medición.
Mediciones con soporte de modelos 3D
Mida fácilmente estructuras complejas con calibración inteligente y generación sencilla de puntos de medición. El proceso de calibración totalmente automático ahorra tiempo y costos. Las visualizaciones de vibraciones convincentes de estructuras complejas se logran mediante la animación fluida de los datos de medición en los modelos 3D.
Captura y análisis avanzados
Los datos de tiempo y frecuencia pueden analizarse simultáneamente en tiempo real, incluso mientras la medición aún está en curso. Esto le permite verificar las configuraciones desde el inicio del proceso de medición y obtener resultados más rápidos y confiables.
SMART Multi-Fiber: mayor precisión en el análisis de vibraciones
Gracias al Optomet Dual Fiber System, que garantiza una calidad de señal óptima, SMART Multi-Fiber lleva la vibrometría láser Doppler a un nuevo nivel: coloque hasta cuatro Fiber Heads separados de la carcasa del Multi-Fiber allí donde resulten más útiles. Resisten condiciones ambientales adversas, como la radiación ionizante o las fluctuaciones extremas de temperatura.
Como parte de la serie SMART, Multi-Fiber es mucho más que un sistema de medición de vibraciones sin contacto. Es un laboratorio universal integrado en un solo dispositivo que, gracias a su exclusiva combinación de funciones, agiliza el proceso de medición en investigación y desarrollo: un generador de señales arbitrarias, una versátil unidad de adquisición de datos y la posibilidad de formar parte de una matriz de medición de vibraciones sincronizada con precisión, todo ello acompañado de una conectividad sin precedentes que incluye WiFi, Bluetooth, USB y Ethernet.
Gracias a su capacidad para medir simultáneamente hasta cuatro canales de vibración, SMART Multi-Fiber es la opción ideal para el control de calidad industrial y muchas otras aplicaciones en las que la precisión es decisiva.
Medición de vibraciones en investigación, desarrollo e industria: Optomet ofrece la solución adecuada para sus requisitos.
