CLASSIC Nova.
Vibrómetro de un solo punto robusto que captura casi cualquier tipo de vibración y es insensible a la superficie.
Vibrometro láser SWIR de haz libre digital: Capture casi todo tipo de vibraciones con nuestro sistema robusto e insensible a la superficie.

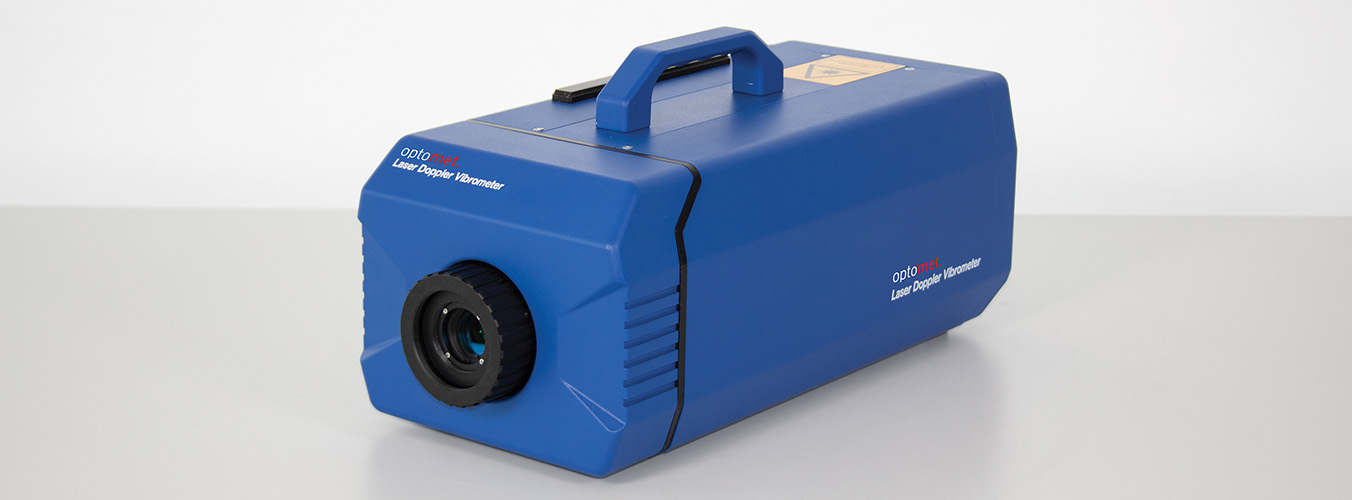

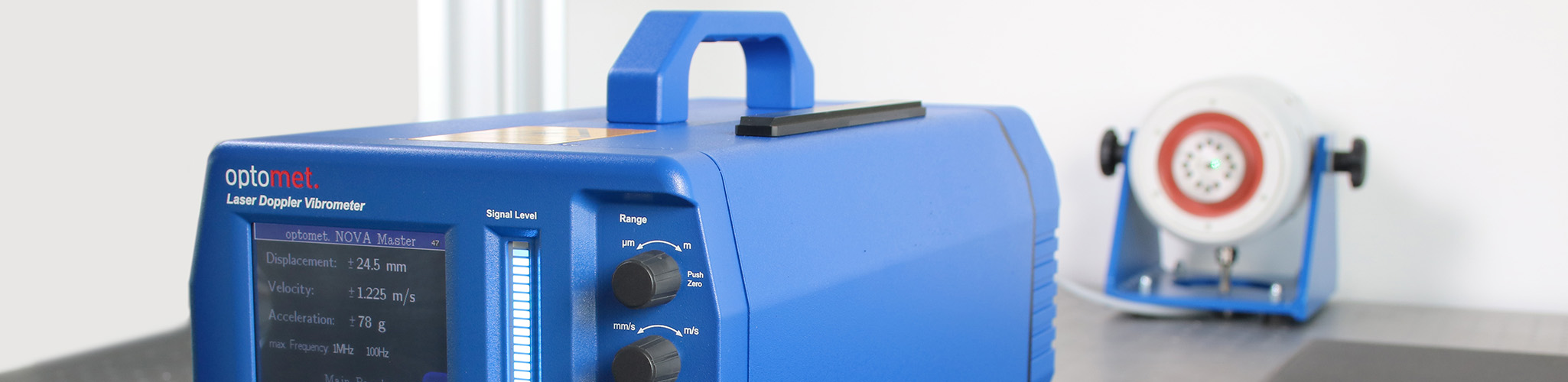

La Serie Nova es un vibrometro láser Doppler (LDV) de haz libre moderno y digital que opera con un láser de medición SWIR (Short-Wavelength-InfraRed; SWIR). La Serie Nova es indispensable cuando cada decibel es crucial para el nivel de señal o se requiere un rango dinámico excepcional. Escenarios típicos incluyen estructuras que reflejan mal la luz visible, como superficies oscuras y rugosas o tejidos biológicos. También en mediciones a grandes distancias, por ejemplo, en la construcción o en superficies incandescentes como las palas de turbinas en la industria aeroespacial o en la construcción de vehículos e instalaciones, la fuerza de la señal es decisiva.
01
Mejor nivel de señal
La longitud de onda utilizada de 1550 nm permite una potencia de salida diez veces mayor (10 mW) en comparación con los vibrometros con láseres HeNe visibles. Sin embargo, se garantiza la máxima seguridad ocular con la clase de protección láser 1. Además, los fotodetectores en este rango de longitud de onda tienen una eficiencia de más del 98%. En combinación con la mayor potencia del láser, el nivel de señal es 20 dB más alto que en los vibrometros láser Doppler convencionales.
02
Vibrometría láser infrarroja - Medición en todas las superficies
La fuente láser infrarroja de onda corta (SWIR) utilizada en la Serie Nova permite mediciones de vibración en cualquier superficie sin tratamiento. Incluso en las superficies más difíciles, ya sea metal negro profundo, incandescente o vidrio, se registran datos de vibración precisos con una alta relación señal-ruido (SNR). Las mediciones en placas compuestas de fibra de carbono u otros materiales no cooperativos se pueden realizar tan fácilmente como las mediciones a distancias de más de 200 m, sin necesidad de tratar la superficie del objeto de medición.
03
Estabilidad
Con solo un único modo longitudinal del láser, la sensibilidad es independiente de los cambios en la distancia de medición. La disponibilidad inmediata del dispositivo después de encenderlo y la estabilidad frente a las fluctuaciones de la temperatura ambiente son otras características ventajosas.
04
Datos técnicos
- Magnitudes de medición
- Velocidad, desplazamiento, aceleración
- Rango de frecuencia
- DC hasta 25 MHz
- Velocidad máx.
- 30 m/s
- Procesamiento de señales
- Digital (Optomet UltraDSP)
- Dimensiones
- Longitud x Ancho x Altura (sin manija y lente): 380 x 180 x 148 mm
- Peso
- 8 kg
- Fuente de alimentación
- 110 - 240 V AC (50 - 60 Hz) o 12 V DC
- Consumo de energía
- 27 vatios
- Montaje
- Rosca de trípode estándar
- Longitud de onda del láser
- Láser de medición
- 1550 nm
- Láser de puntería
- 510-530 nm
- Clase de protección láser
- Láser de medición
- Potencia de salida: <10 mW, Clase 1
- Láser de puntería
- Potencia de salida: <1 mW, Clase 2
- Fuente láser
- Láser SWIR

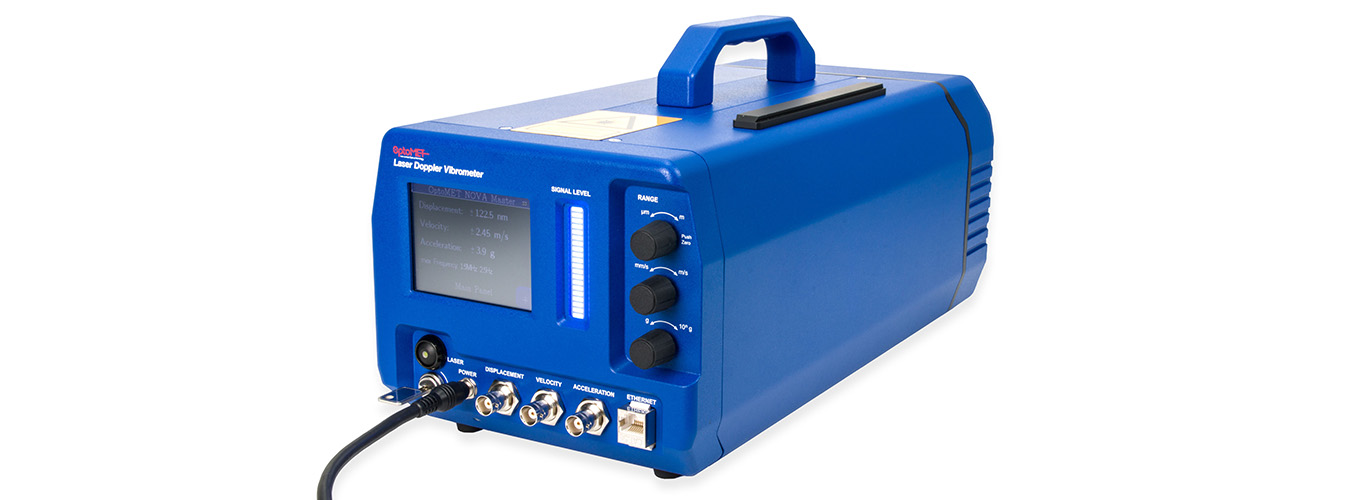

- Señal de salida (digital)
- Ethernet GBit (RJ45)
- Señal de salida (analógica)
- 3 salidas estándar BNC
- Interfaz de usuario (salida)
- Pantalla a color de 3,5" + barra de LED de 20 segmentos
- Interfaz de usuario (entrada)
- Pantalla táctil, botones de presión, interruptor de llave (energía)
- Temperatura de funcionamiento
- 0 °C a 40 °C
05
Configure su CLASSIC Nova
Elija una óptica y una serie, ampliables opcionalmente con magnitudes de medición adicionales.
Óptica
Selección múltiple posibleSerie
Elija una opción06
Trípode con cabezal fluido
OpciónAlinee su vibrometro con precisión utilizando trípodes de alta calidad de Manfrotto
Bolsa de transporte
OpciónBolsa de transporte compacta y ligera para mediciones al aire libre

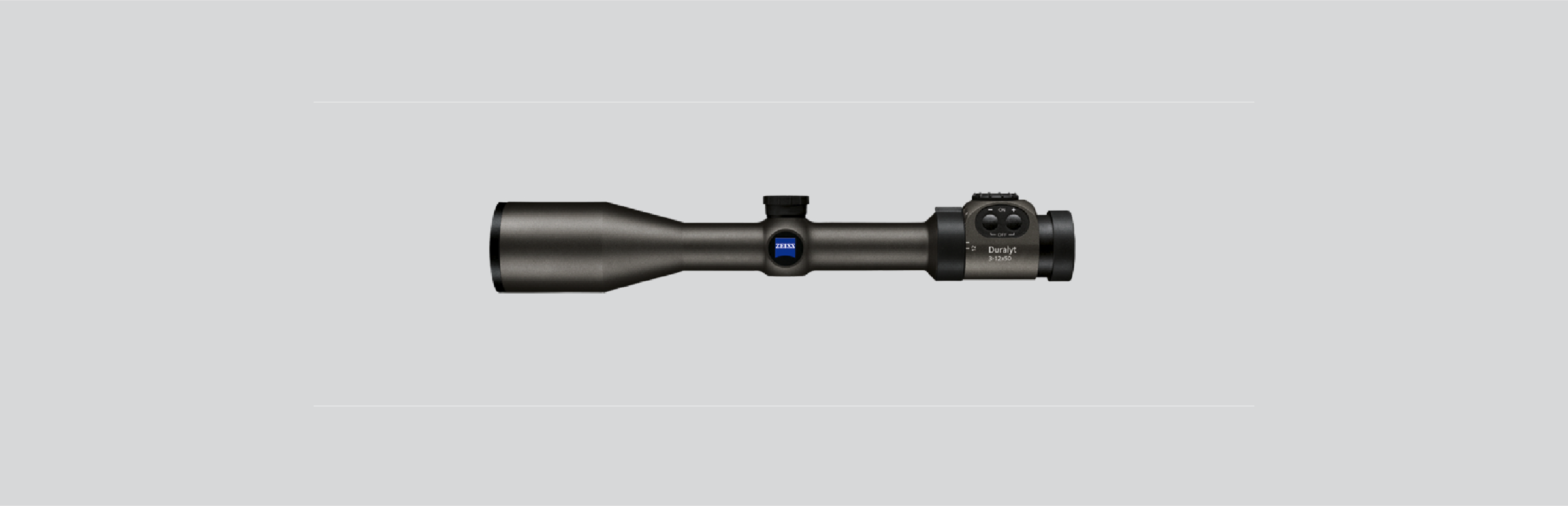

Telescopio
Telescopio Para mediciones a mayor distancia, un telescopio facilita la localización del punto de medición. El telescopio se puede montar fácilmente en el riel de medición en la parte superior del vibrometro.
Tarjeta detectora de IR
EstándarTarjeta detectora de IR (S) Convierte la luz infrarroja invisible en un punto de luz visible

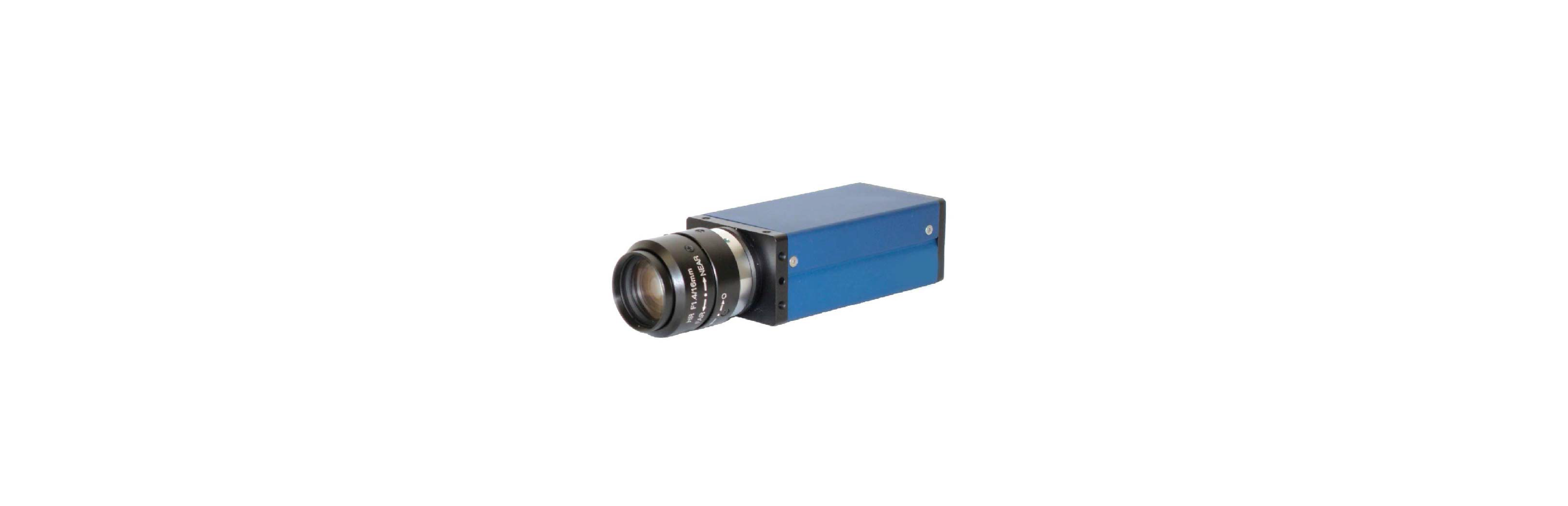

Cámara IR
Para la visualización digital del punto láser. La cámara se puede montar fácilmente en el riel de medición en la parte superior del vibrómetro.
Batería móvil
Cargador de batería portátil, powerbank externo. Para alimentar el vibrómetro durante mediciones al aire libre.
Maletín de transporte
para vibrometro de un solo punto Maletín Peli robusto e impermeable para el almacenamiento y transporte seguro del vibrometro. Dimensiones exteriores (L x A x H): 61,9 x 49,2 x 22,3 cm
Aspectos destacados
- Medición de vibraciones sin contacto hasta 25 MHz
- Flujo de trabajo digital continuo
- Láser de puntería verde coaxial
- Velocidades de vibración hasta ±30 m/s
- Resoluciones de desplazamiento hasta 50 femtómetros
- Decodificadores actualizables y mejorables de forma remota
- Láser SWIR: Nivel de señal más alto e independiente de la distancia de trabajo
- 15 rangos de velocidad, 19 de desplazamiento y 15 de aceleración
- Salida digital y analógica
- Diseño compacto y portátil todo en uno
- Operación intuitiva
- Alta eficiencia de rendimiento
Aplicación posible
- Alto rango dinámico
Medición de vibraciones en investigación, desarrollo e industria: Optomet ofrece la solución adecuada para sus requisitos.
