Máximo potencial de la vibrometría
Aproveche al máximo el potencial de la vibrometría láser Doppler: visualice la dinámica de vibración de objetos completos desde cualquier lado en combinación con datos de referencia reveladores.
01
Configuraciones de medición flexibles

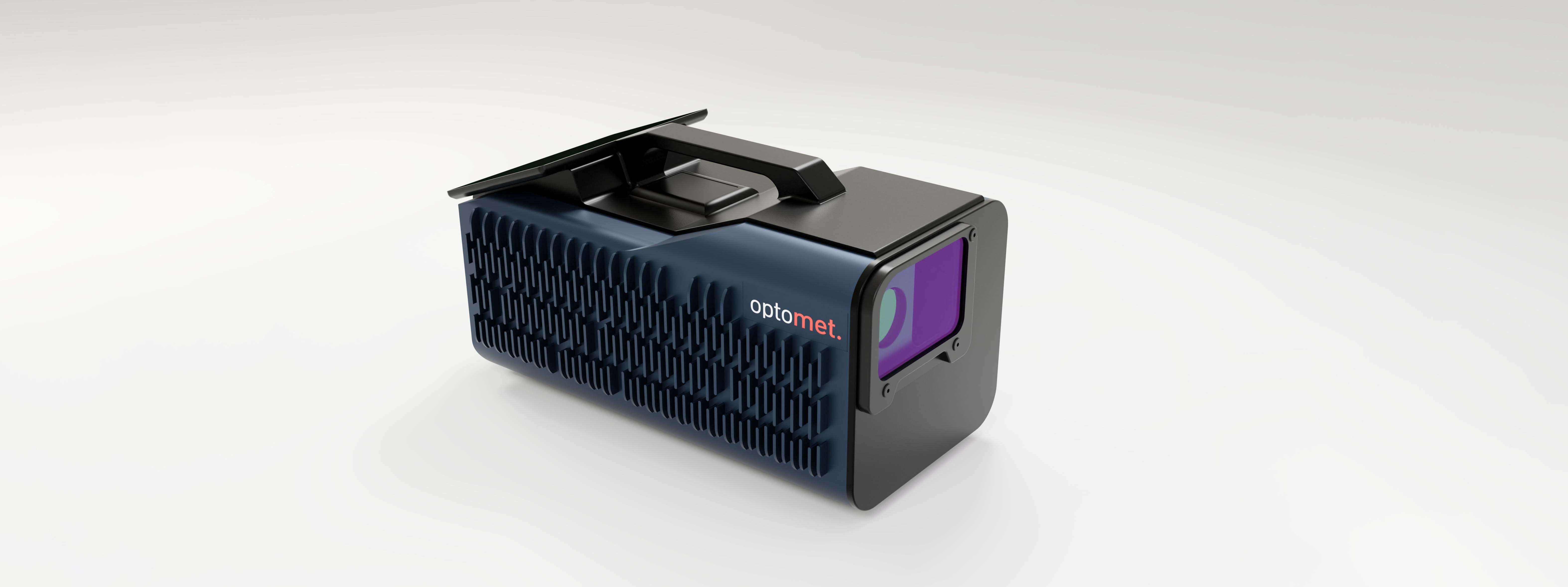

El sistema SMART Full Body de Optomet le permite adaptar la configuración de medición a sus requisitos específicos. Puede situar varios vibrómetros SMART Scan+ alrededor del objeto de ensayo para registrar sus vibraciones desde distintos ángulos en una única medición Full Body. Como alternativa, las funciones inteligentes de stitching de SMART Lab permiten obtener resultados completos con un solo vibrómetro SMART Scan+. Esta función avanzada integra sin fisuras los datos de varias mediciones y proporciona un perfil de vibración completo y de alta precisión de todo el objeto, incluso con un equipamiento mínimo.
02
Mediciones sincronizadas simultáneas
Varios vibrómetros SMART Scan+ trabajan de forma sincronizada como un único sistema de medición y permiten mediciones de vibración Full Body rápidas y eficientes. Los equipos registran simultáneamente datos de vibración de alta resolución en todo el objeto de ensayo, mientras el software SMART Lab asigna automáticamente a cada componente la tarea que le corresponde. Así, incluso las mediciones con varias decenas de miles de puntos se realizan de forma fiable y eficiente. El resultado: análisis de vibración precisos con alta resolución espacial, en mucho menos tiempo que con los métodos convencionales.
03
Análisis de vibraciones innovador para la optimización de aviones en túneles de viento
La serie SMART permite mediciones de vibración sin contacto en aeronaves bajo condiciones realistas de túnel de viento. Incluso las vibraciones más pequeñas en alas, empenajes o componentes de motor se registran con precisión, sin afectar a la aerodinámica. Gracias a mediciones sincronizadas desde varios ángulos, el sistema proporciona datos de vibración de alta resolución incluso en condiciones de flujo complejas y contribuye a reducir las emisiones de ruido y a mejorar la integridad estructural. Con el software intuitivo, los datos de vibración pueden analizarse en tiempo real, lo que permite ensayos en túnel de viento más eficientes y precisos.
04
Configure su SMART Full Body
Combine el equipamiento de serie y las opciones para componer su vibrómetro láser.
Ancho de banda de frecuencia
Elegir un nivelMejoras
Selección múltipleRango de velocidad
Elegir un nivelMejoras
Selección múltipleMagnitudes de medición
Selección múltiple05
Datos técnicos
- Magnitudes de medición
- Velocidad, desplazamiento, aceleración
- Rango de frecuencia
- DC hasta 50 MHz seleccionable individualmente mediante filtro de paso de banda configurable para velocidad, desplazamiento y aceleración
- Velocidad máx.
- 50 m/s
- Rangos de medición
- Los límites del rango de medición se pueden ajustar libremente entre 1 mm/s y 50 m/s para velocidad - 10 nm y 100 m para desplazamiento - 10 m/s² y 100 millones de m/s² para aceleración
- Procesamiento de señales
- Digital (basado en FPGA)
- Filtro
- Los filtros de paso bajo y paso alto se definen por el rango de frecuencia seleccionado Filtro de seguimiento: apagado / lento / rápido
- Interfaz de usuario
- Pantalla táctil Full HD+ de 7" con 1000 nits de brillo máximo
- Dimensiones
- Longitud × Ancho × Altura (sin asa): 365 × 194 × 196 mm
- Peso
- ~ 7,8 kg
- Fuente de alimentación
- 100 - 240 V AC (50-60 Hz) o 12 V DC
- Portabilidad
- Diseño todo en uno cómodo para transporte sin problemas y fácil configuración
- Intervalo de calibración
- Cada 24 meses (recomendado)
- Ángulo de escaneo
- 50° x 40°, resolución inferior a 0,001°, estabilidad mejor que 0,001°/h
- Puntos de escaneo máx./s
- 30
- Densidad de puntos de escaneo
- Hasta 512 x 512 puntos de escaneo
- Cámara
- - 4K 2160p, zoom híbrido 40x (equivalente a 1080p), zoom óptico 20x - Ángulo de visión horizontal: 63,7° (extremo ancho) a 3,2°, instalación sin controlador
- Tamaño de la muestra
- Mín. < 1 mm², máx. > 10 m²
- Unidad de geometría
- Medición de distancias a objetos y su geometría
- Distancia de trabajo
- - Distancia de trabajo variable de 250 mm a 100 m - Con unidad coaxial: 111 mm a 1 m - Con unidad de macro: menos de 6,5 mm a 54 mm
- Longitud de onda del láser
- Láser de medición: 1550 nm, láser de puntería: 510-530 nm
- Clase de protección láser
- Láser de medición
- Potencia de salida: <10 mW, Clase 1
- Láser de apuntado
- Potencia de salida: <1 mW, Clase 2
- Objetivo
- Cámara de largo alcance, distancia focal de 100 mm
- Óptica
- Enfoque automático y manual
- Temperatura de funcionamiento
- 0 °C a 40 °C
- Temperatura de almacenamiento
- -10 °C a 65 °C
- Humedad relativa
- Máx. 80 %, sin condensación
- Control remoto
- - Conexión y control de múltiples vibrometros simultáneamente para mediciones de vibración de referencia, multipunto y 3D
- Configuración de medición
- - Calibración automática o manual del movimiento del láser con la imagen de la cámara - Selección de áreas de medición basadas en modelos 3D cargados y generación automática de puntos de malla
- Adquisición de datos
- - Acceso conveniente a todos los datos en un solo software - desde vibrometros hasta múltiples sensores de referencia - Generador de señales arbitrarias multicanal para crear señales predefinidas (seno, barrido sinusoidal, cuadrado, aleatorio, etc.) o señales personalizadas a partir de archivos importados .csv o .wav - Análisis y mejora de señales en tiempo real basado en seguimiento de moteado y promediado inteligente
- Evaluación de mediciones
- - Cálculo de varias funciones de frecuencia: FRF, FFT, autoespectro, espectro cruzado, coherencia - Animación 3D de formas modales a frecuencias personalizadas basadas en datos FRF y FFT - Opciones de visualización totalmente personalizables, incluyendo mapas de color, ángulos de visión, superficies texturizadas, etc.
- Importación/exportación de datos
- - Exportación multihilo de datos ODS, datos de tiempo, datos de geometría, todas las funciones de frecuencia y datos de canales de referencia al Formato de Archivo Universal (.uff), al Formato de Datos Jerárquico (.hdf5) y al formato de archivo MATLAB® (.mat) - Exportación de animaciones de datos de tiempo (propagación de ondas) y formas modales seleccionadas como archivo de video de alta resolución (hasta 4K)
- Opciones de software
- Análisis y animación en el dominio del tiempo para visualizar la propagación de vibraciones (opción) Análisis modal para obtener una visión de las propiedades dinámicas del objeto bajo prueba (opción) Mantenimiento básico de software: 2 años de actualizaciones de software incluidas (estándar) Mantenimiento avanzado de software: 2 años adicionales de actualizaciones de software (opción)
- Opciones de frecuencia
- Frequency 250 kHz — Medición de frecuencias hasta 250 kHz, cubriendo todo el rango acústico y más allá (estándar) Frequency 5 MHz — Medición de frecuencias hasta 5 MHz (opción) Frequency 15 MHz — Medición de frecuencias hasta 15 MHz (opción) Frequency 25 MHz — Medición de frecuencias hasta 25 MHz (opción) Frequency 35 MHz — Frequency 50 MHz — Medición de frecuencias hasta 50 MHz al límite de lo tecnológicamente posible (opción) Actualización de frecuencia M — Aumente el límite de frecuencia de cualquier opción en 500 kHz (opción) Actualización de frecuencia L — Aumente el límite de frecuencia de cualquier opción en 1 MHz (opción) Actualización de frecuencia XL — Aumente el límite de frecuencia de cualquier opción en 5 MHz (opción)
- Opciones de velocidad
- Básico — Ajuste continuo del rango de medición de velocidad entre 10 mm/s y 15 m/s (estándar) Alta velocidad — Mida velocidades hasta 25 m/s (opción) Master — Medición de velocidades hasta 50 m/s (opción) Ultra — Mida velocidades hasta 50 m/s y acceda a la Actualización de Alta Resolución con el rango de medición de velocidad más pequeño de 1 mm/s (opción) Actualización de Alta Resolución — Rango de medición de velocidad más pequeño de 1 mm/s (opción) Actualización de velocidad M — Aumente la velocidad máxima de cualquier opción de velocidad en 2,5 m/s (opción)
- Opciones de magnitudes de medición
- Velocidad — Medición de velocidades de vibración (estándar) Desplazamiento — Medición de desplazamientos de vibración con rangos ajustables continuamente de 10 nm a 100 m (opción) Aceleración — Medición de aceleraciones de vibración con rangos ajustables continuamente de 10 m/s² a 100 millones de m/s² (opción)
06
Entradas y salidas
Salidas de señal analógica (BNC)
Entradas de señal LEMO (12 canales)
Entradas de señal BNC HF (hasta 50 MHz)
Botón de encendido
Conector de comunicación óptica
Conector Ethernet: para comunicación/dispositivos de datos
Conector USB (Tipo-A)
Entrada de alimentación
Conector USB (Tipo-C)
Conector Ethernet: para comunicación/dispositivos de datos
Conector de antena GNSS
Conectores SMB de 10 MHz
Conectores SMB multipropósito
Salida de alimentación
Conector de fibra óptica (LC-Duplex)
07
Trípode con cabezal fluido
OpciónAlinee su vibrometro con precisión utilizando trípodes de alta calidad de Manfrotto
Maletín de transporte para Vibrómetro de Escaneo
EstándarMaletín de transporte para Vibrómetro de Escaneo Robusto y a prueba de agua, el maletín Peli asegura el almacenamiento y transporte seguro del vibrómetro Dimensiones exteriores (L x A x H): 62,5 x 49 x 35 cm
Bolsa de transporte
OpciónBolsa de transporte compacta y ligera para mediciones al aire libre
Juego de espejos
OpciónJuego de espejos (O) Permite mediciones de vibración sin contacto incluso en lugares de difícil acceso. El juego de espejos incluye 4 espejos de superficie frontal.
Luz anular
OpciónPara iluminar objetos de prueba pequeños. Requiere unidad de enfoque cercano.
Unidad coaxial
OpciónAlinea los ejes ópticos del láser de medición y la cámara
Unidad de Primer Plano
OpciónPara mediciones de objetos pequeños a distancias de milímetros
Ventana de protección
EstándarProtege la unidad de escaneo del polvo, el viento y la excitación acústica a niveles de presión sonora altos
Tarjeta detectora de IR
EstándarTarjeta detectora de IR (S) Convierte la luz infrarroja invisible en un punto de luz visible
08
Software SMART Lab
Software de medición para toda la serie SMART: captura sincronizada, análisis en el dominio del tiempo y frecuencia, y mediciones en el modelo 3D.
Software SMART Lab: Un software para todos los dispositivos
Utilice el software SMART Lab con todos los dispositivos de la serie SMART para aprovechar todo su potencial. Los datos sincronizados de diferentes dispositivos se procesan simultáneamente, lo que permite una flexibilidad inigualable para sus configuraciones de medición.
Mediciones con soporte de modelos 3D
Mida fácilmente estructuras complejas con calibración inteligente y generación sencilla de puntos de medición. El proceso de calibración totalmente automático ahorra tiempo y costos. Las visualizaciones de vibraciones convincentes de estructuras complejas se logran mediante la animación fluida de los datos de medición en los modelos 3D.
Captura y análisis avanzados
Los datos de tiempo y frecuencia pueden analizarse simultáneamente en tiempo real, incluso mientras la medición aún está en curso. Esto le permite verificar las configuraciones desde el inicio del proceso de medición y obtener resultados más rápidos y confiables.
Una combinación única de precisión y medición sin contacto:
La serie SMART redefine el análisis de vibraciones
Ningún otro sistema combina medición sin contacto, capacidad multidimensional y precisión de la manera en que lo hace la serie SMART. Los sistemas de medición convencionales a menudo operan con contacto físico, lo que puede perturbar el objeto de prueba o distorsionar los datos. En contraste, la serie SMART utiliza la tecnología de vibrometro láser Doppler completamente no invasiva, que permite mediciones precisas sin afectar las condiciones aerodinámicas o la integridad estructural del objeto de prueba.
Medición de vibraciones en investigación, desarrollo e industria: Optomet ofrece la solución adecuada para sus requisitos.
