Manipulador de Fibra CLASSIC.
Vibrómetro de fibra con micromanipulador y láser de puntería visible para una alineación precisa en los puntos de medición más pequeños.

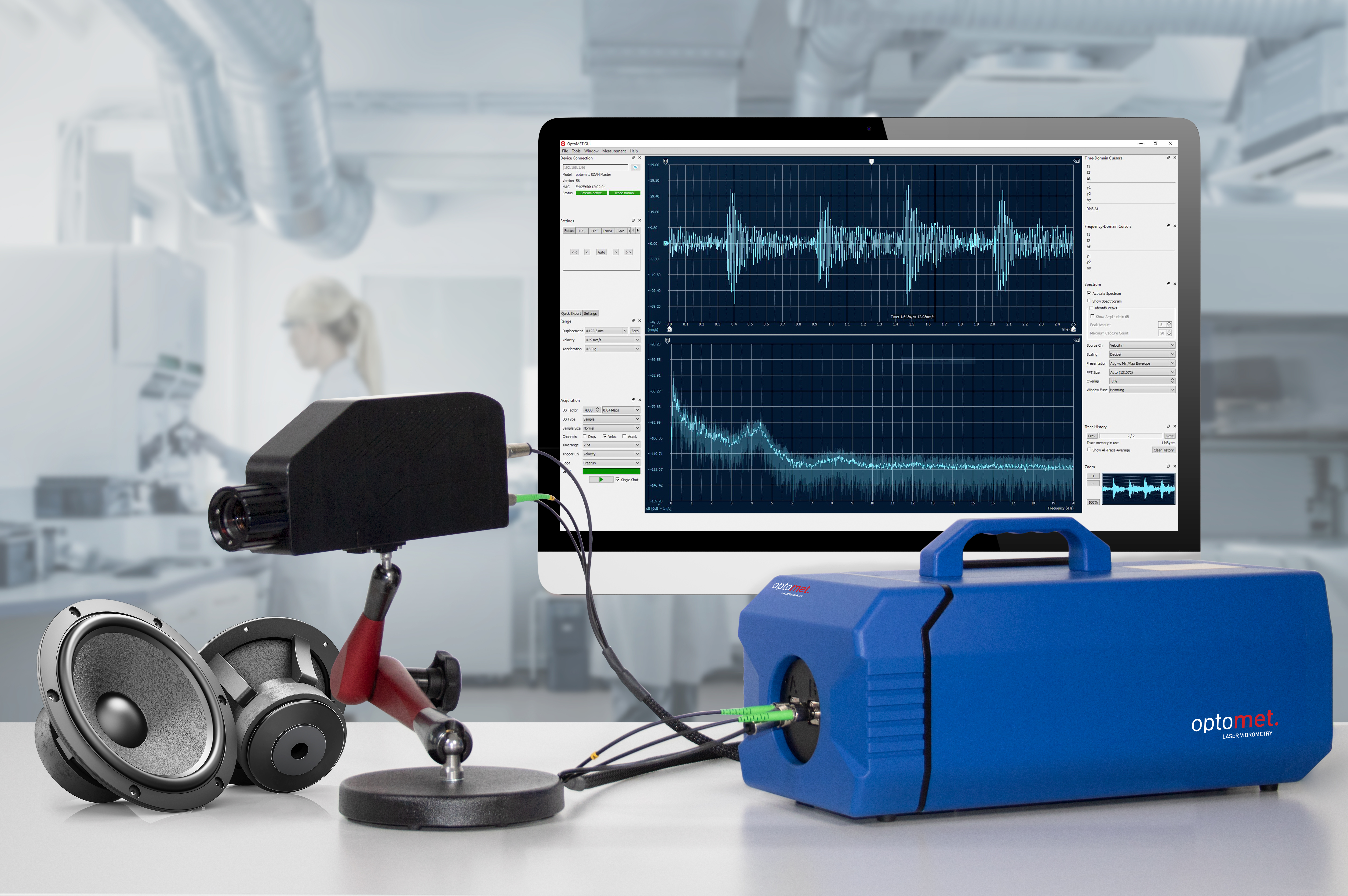

Vibrómetro láser SWIR digital acoplado por fibra: Experimente verdadera flexibilidad para satisfacer sus necesidades.
El Micro-Manipulador de Fibra es una herramienta de última generación para la alineación precisa del láser. Con su innovador sistema controlado por espejo, que se maneja sin esfuerzo mediante un joystick de alta relación de transmisión, ofrece un control incomparable sobre la dirección del haz láser. Esta avanzada tecnología trabaja en perfecta sinergia con el vibrómetro de fibra y aprovecha las ventajas del láser SWIR para medir superficies oscuras, rugosas o incandescentes con facilidad.
01
Cabezas de medición compactas y flexibles

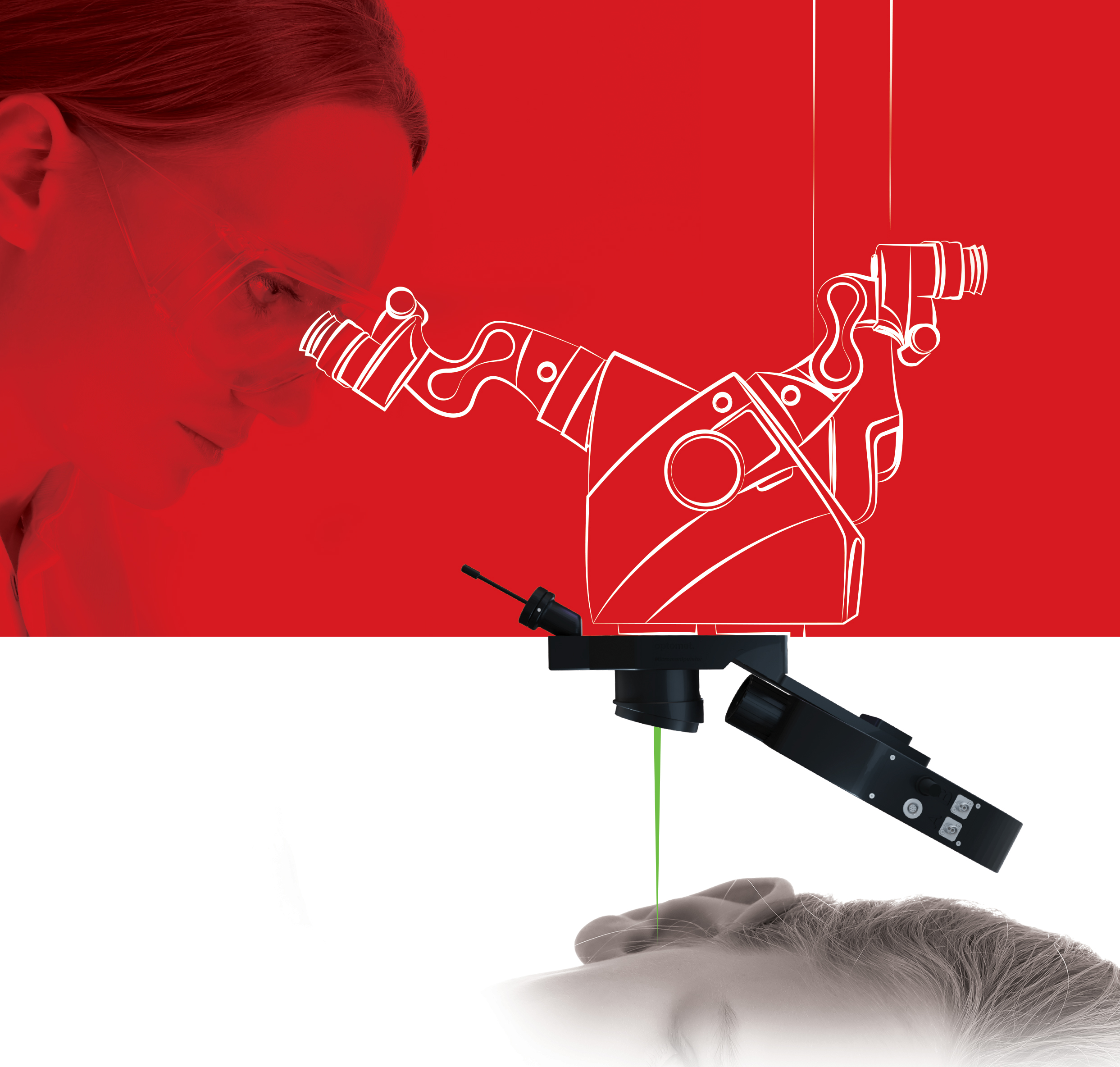

Para una precisión óptima en la alineación, se integra un láser de puntería visible en el sistema. Este láser ayuda a lograr la alineación deseada y garantiza precisión y eficiencia en el proceso de configuración. El diseño compacto y ligero de la cabeza de medición facilita la integración sin problemas en sistemas existentes, mientras que la función de autofoco permite flexibilidad para alcanzar diferentes distancias de trabajo y tamaños de punto pequeños. En combinación con un microscopio, el Micro-Manipulador de Fibra abre nuevas posibilidades para la alineación de precisión. Esta combinación única permite mediciones separadas, de modo que los investigadores pueden, por ejemplo, analizar el canal auditivo y al mismo tiempo asegurar una alineación precisa del haz láser.
02
El oído humano
El oído humano es un sistema increíblemente sofisticado para amplificar el sonido y detectar vibraciones. Con la llegada de los vibrómetros láser Doppler más avanzados, ahora tenemos la capacidad de explorar las complejas características de vibración y dinámica de la mecánica auditiva como nunca antes. Estos instrumentos de última generación ofrecen una precisión, resolución y facilidad de uso inigualables, permitiendo a los investigadores adentrarse en nuevas dimensiones de comprensión. Los vibrómetros láser se han convertido en una herramienta indispensable para todos aquellos involucrados en el diseño, desarrollo, control de calidad, calibración y certificación de implantes de oído medio. Al utilizar la vibrometría láser, los profesionales en este campo obtienen valiosos conocimientos sobre el rendimiento y comportamiento de estos implantes. Esta tecnología les permite tomar decisiones informadas, refinar diseños, asegurar una funcionalidad óptima y mejorar la calidad general de sus creaciones.
03
Datos técnicos
- Magnitudes de medición
- Velocidad, desplazamiento, aceleración
- Rango de frecuencia
- DC hasta 25 MHz
- Velocidad máx.
- 30 m/s
- Procesamiento de señales
- Digital (Optomet UltraDSP)
- Dimensiones
- Longitud x Ancho x Altura (sin asa y lente): 380 x 180 x 148 mm
- Peso
- 8 kg
- Fuente de alimentación
- 110 - 240 V AC (50 - 60 Hz) o 12 V DC
- Consumo de energía
- 27 vatios
- Montaje
- Rosca estándar para trípode
- Longitud de onda del láser
- Láser de medición
- 1550 nm
- Láser de puntería
- 510-530 nm
- Clase de protección láser
- Láser de medición
- Potencia de salida: <10 mW, Clase 1
- Láser de puntería
- Potencia de salida: <1 mW, Clase 2
- Fuente láser
- Láser SWIR
- Señal de salida (digital)
- Ethernet GBit (RJ45) / WiFi
- Señal de salida (analógica)
- 3 salidas estándar BNC
- Interfaz de usuario (salida)
- Pantalla a color de 3,5" + barra de LED de 20 segmentos
- Interfaz de usuario (entrada)
- Pantalla táctil, perillas giratorias con botón, interruptor de llave (encendido)
- Temperatura de funcionamiento
- 0 °C a 40 °C
04
Configure su Manipulador de Fibra CLASSIC
Elija una óptica y una serie, ampliables opcionalmente con magnitudes de medición adicionales.
Serie
Elija una opción05

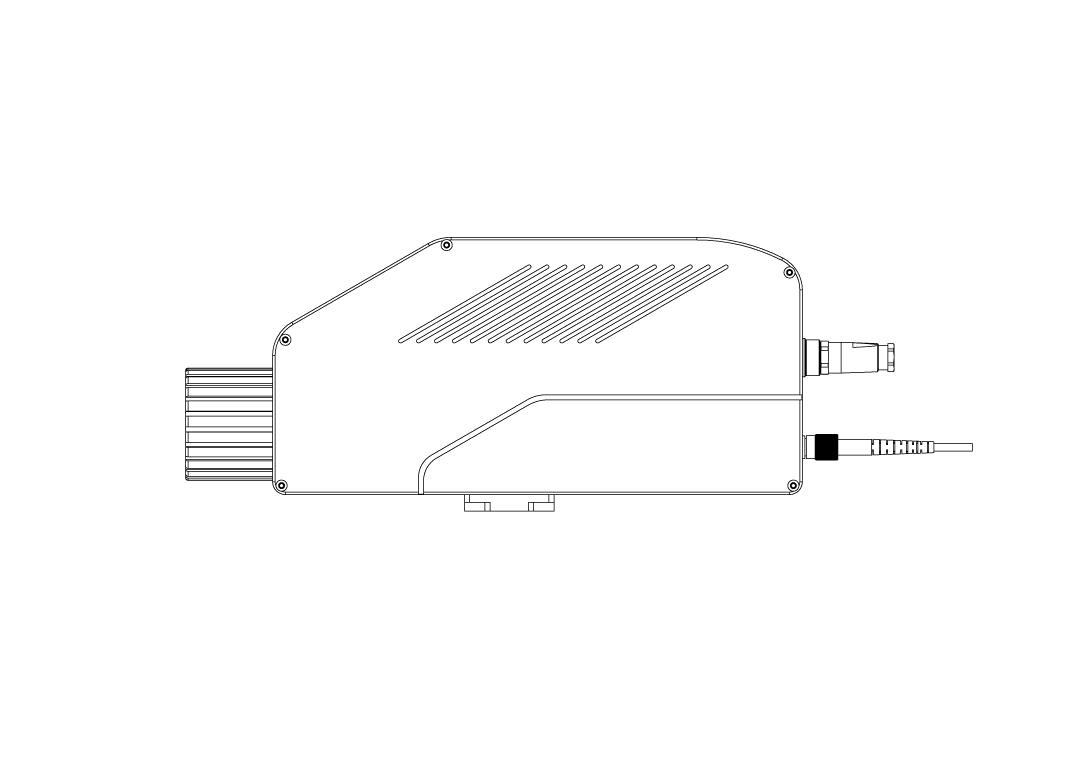

Cabezal de fibra Pro de alcance medio con autofoco
• Dimensiones (L x A x H): 241 x 100,5 x 44 mm • Cable de fibra desmontable • Autofoco, enfoque remoto, enfoque manual • Distancia de trabajo: 135 mm ... 10 m • Tamaño mínimo del punto de enfoque (típico): 42 um a 135 mm • Tamaño del punto del láser piloto más pequeño • Compatible con Micro-Manipulator
Aspectos destacados
- Cabeza de medición compacta, flexible y robusta
- Excelente nivel de señal
- Longitud de cable flexible 2, 5, 20... metros
- Ethernet: salida digital (1 GBit/s) y control remoto
- Rango dinámico de 32 bits para mediciones de desplazamiento
- Ancho de banda de frecuencia: DC hasta 25 MHz
- Velocidades de vibración hasta ± 30 m/s
- Resolución de desplazamiento hasta 50 femtómetros
Medición de vibraciones en investigación, desarrollo e industria: Optomet ofrece la solución adecuada para sus requisitos.
