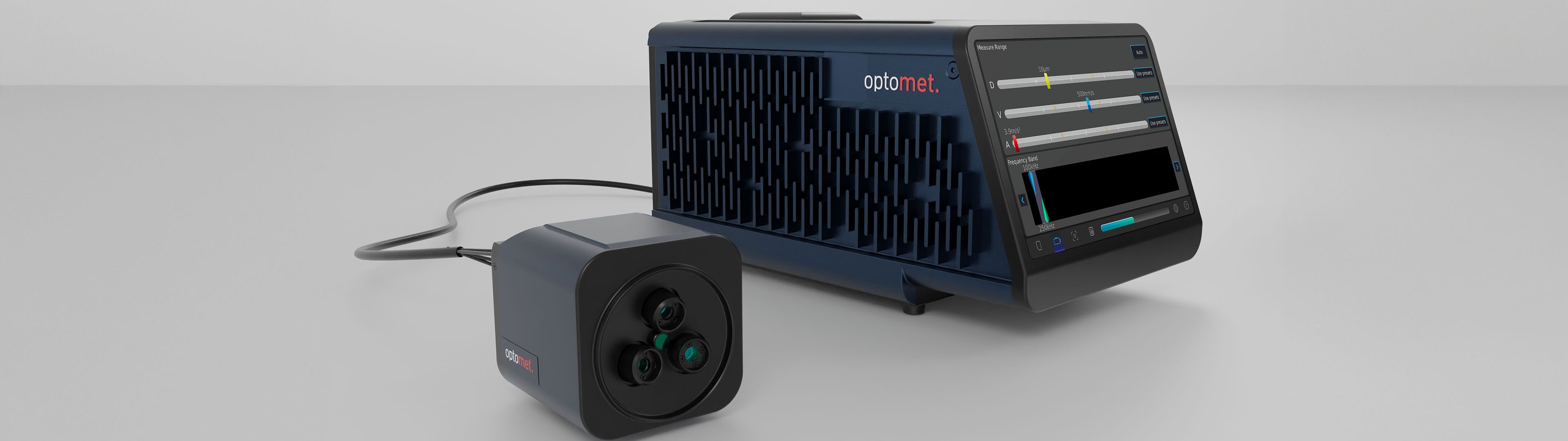

SMART 3D-Fiber.
Medición tridimensional sin contacto en un único punto mediante un Fiber Head compacto para zonas de difícil acceso.
Nuevas dimensiones en el análisis de vibraciones
Combine las ventajas de nuestro flexible sistema Fiber con datos de vibración 3D de alta precisión.
El 3D-Fiber Head de la serie SMART permite realizar mediciones de vibraciones precisas y sin contacto en tres dimensiones con un único dispositivo que integra múltiples funcionalidades. Un SMART Multi-Fiber puede procesar simultáneamente hasta cuatro canales de medición independientes, lo que ofrece flexibilidad y funciones avanzadas de adquisición de datos. Su diseño compacto y su compatibilidad con otros dispositivos de la serie SMART lo convierten en la solución ideal para tareas complejas de investigación y desarrollo de productos.
01
3D Fiber Head: mediciones tridimensionales de vibraciones
El Optomet 3D-Fiber Head detecta vibraciones en las tres direcciones espaciales. Tres haces láser miden el movimiento del objeto desde distintos ángulos, mientras que SMART Multi-Fiber convierte automáticamente las señales a las direcciones cartesianas X, Y y Z. De este modo, el sistema permite analizar con precisión patrones de movimiento tridimensionales y resulta idóneo para aplicaciones como el análisis de deformaciones y la caracterización de vibraciones 3D.
02
Sistema Fiber modular

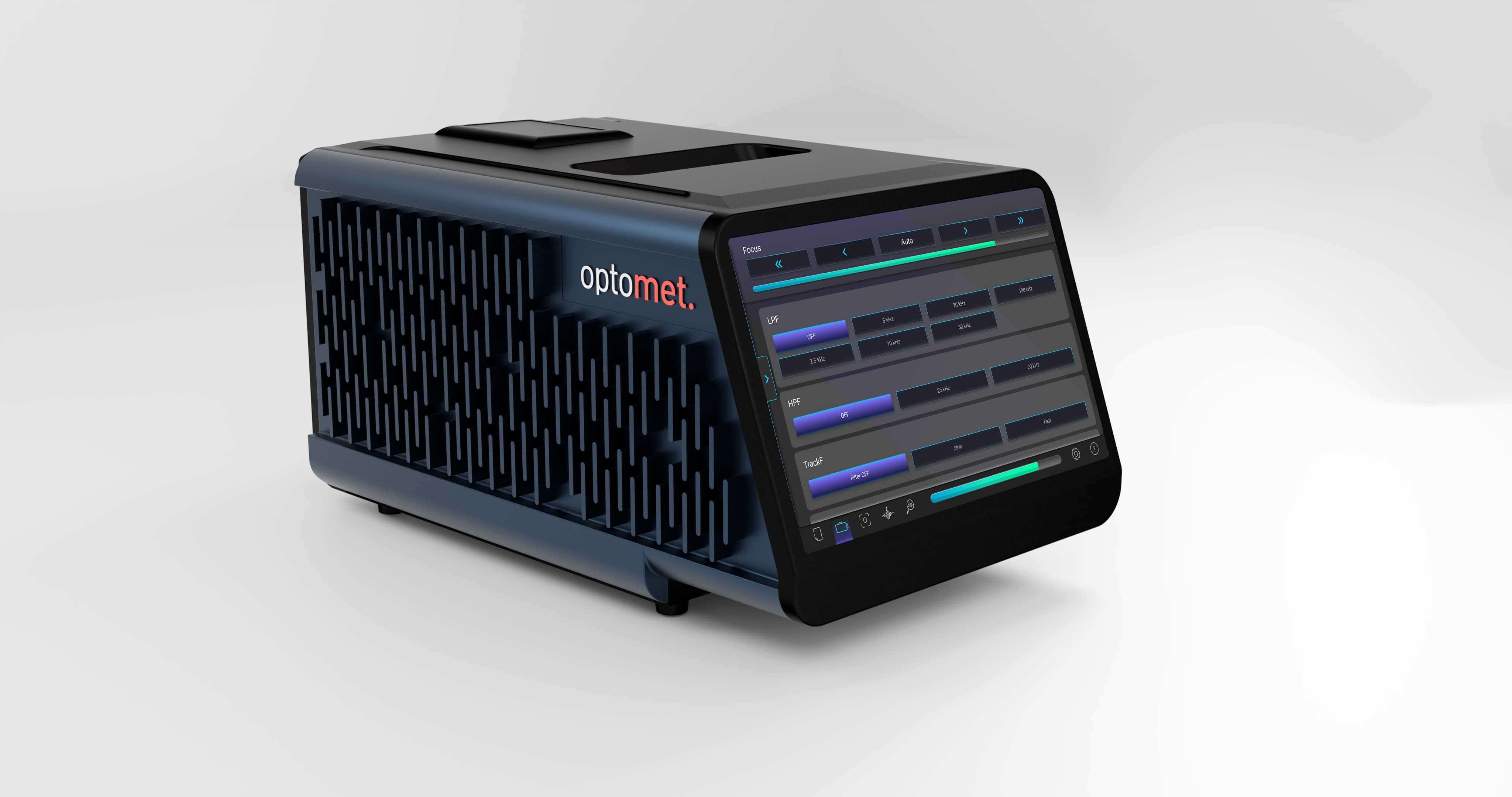

SMART Multi-Fiber ofrece la máxima flexibilidad y escalabilidad para los requisitos de medición más diversos. Gracias a su diseño modular, el sistema puede adaptarse a cada aplicación y permite realizar mediciones de vibraciones precisas y versátiles.
03
Mediciones sincronizadas
Descubra la precisión de unas mediciones perfectamente sincronizadas. Nuestro sistema garantiza la sincronización temporal exacta de los datos obtenidos en varios puntos y ofrece un análisis coherente y detallado de los fenómenos vibratorios.
04
Configure su SMART 3D-Fiber
Combine el equipamiento de serie y las opciones para componer su vibrómetro láser.
Ancho de banda de frecuencia
Elegir un nivelMejoras
Selección múltipleRango de velocidad
Elegir un nivelMejoras
Selección múltipleMagnitudes de medición
Selección múltiple05

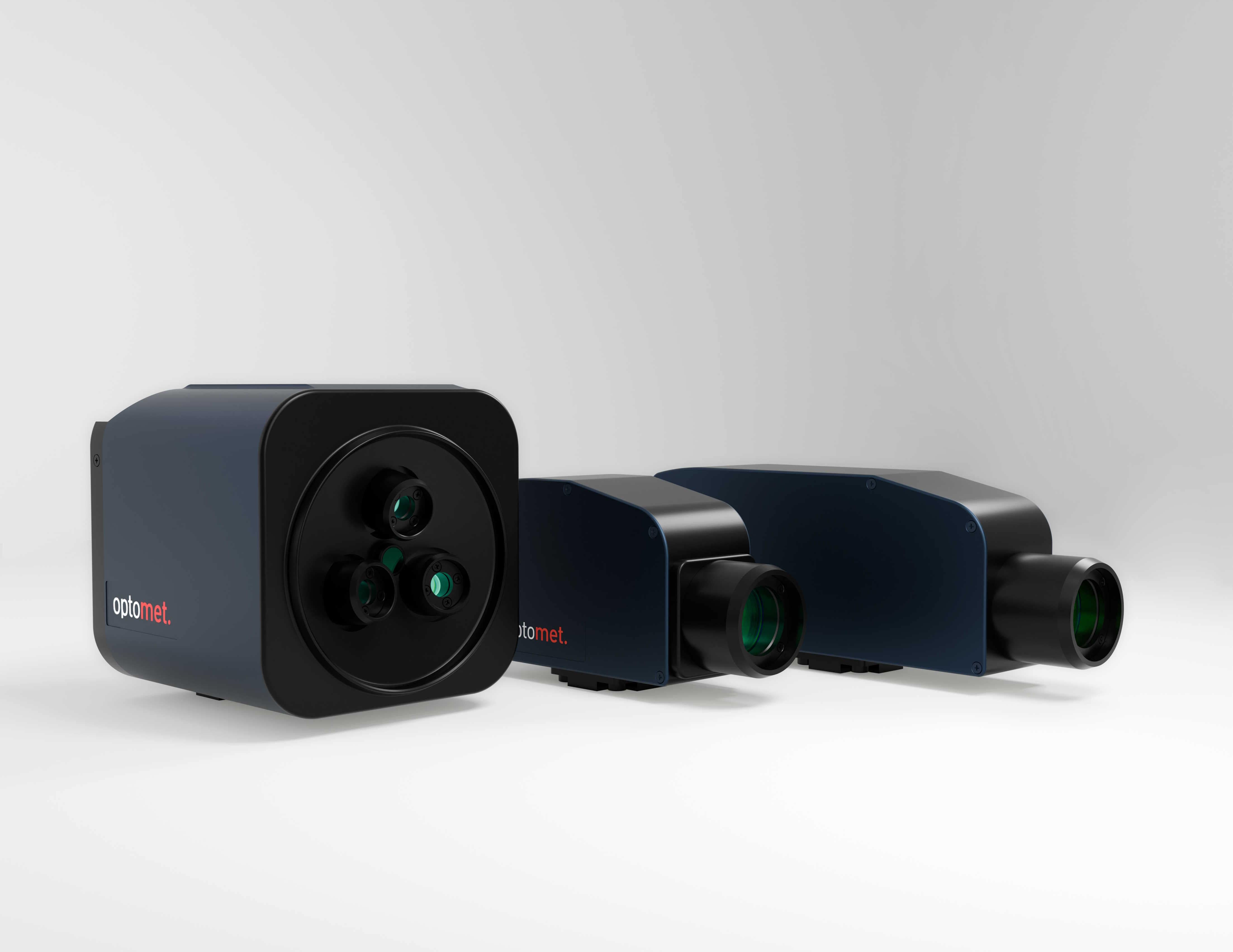

Variantes y componentes

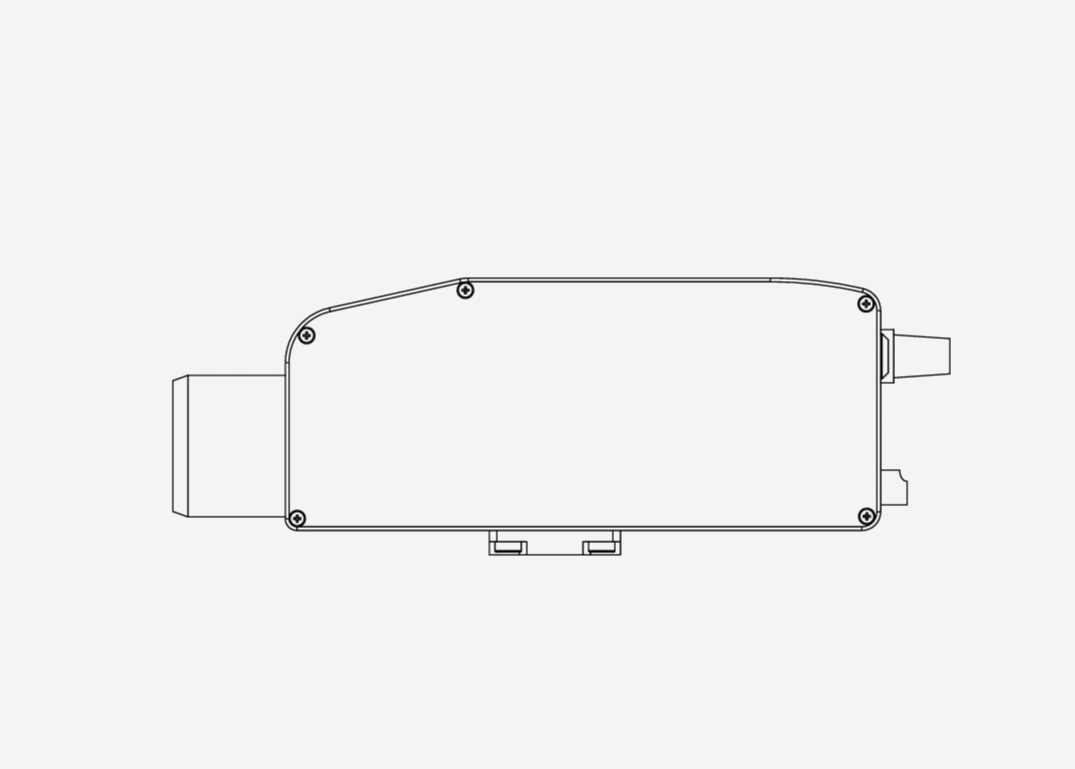

Fiber Head con enfoque automático de alcance medio
- Dimensiones (L x An x Al)
- 159 mm x 43 mm x 68 mm (sin objetivo)
- Distancia de trabajo
- De 135 mm a 10 m

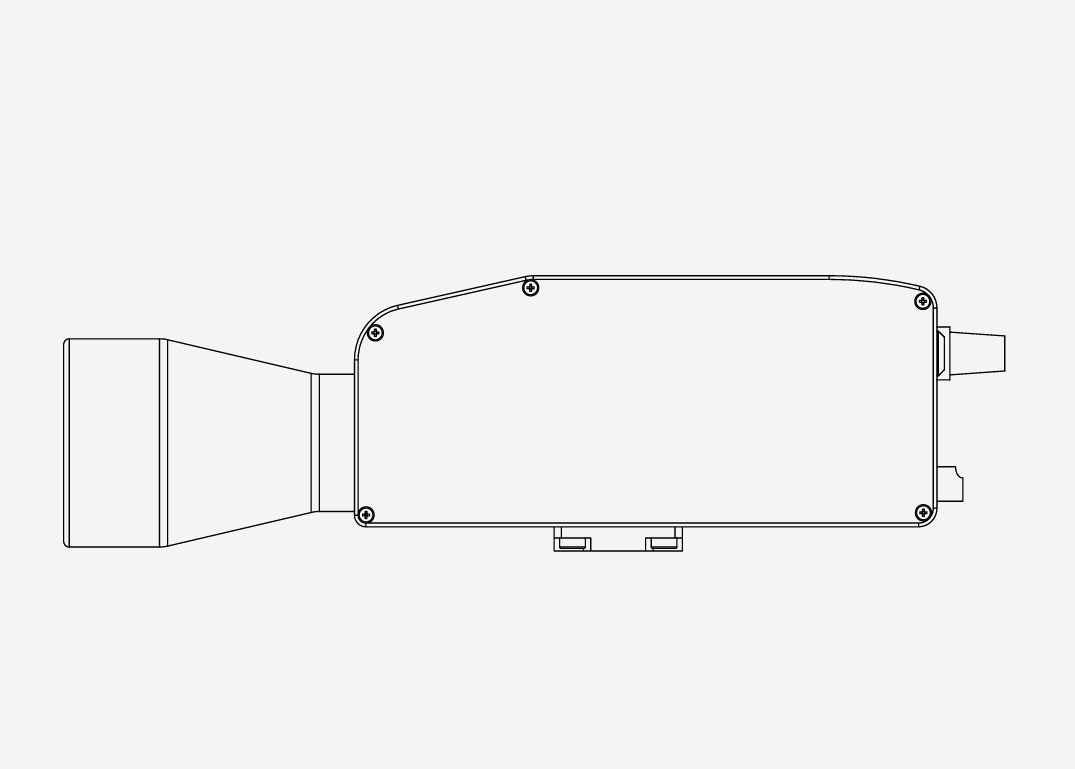

Cabezal de fibra con enfoque automático de largo alcance
- Dimensiones (L x An x Al)
- 159 mm x 43 mm x 68 mm (sin objetivo)
- Distancia de trabajo
- De 450 mm a 100 m

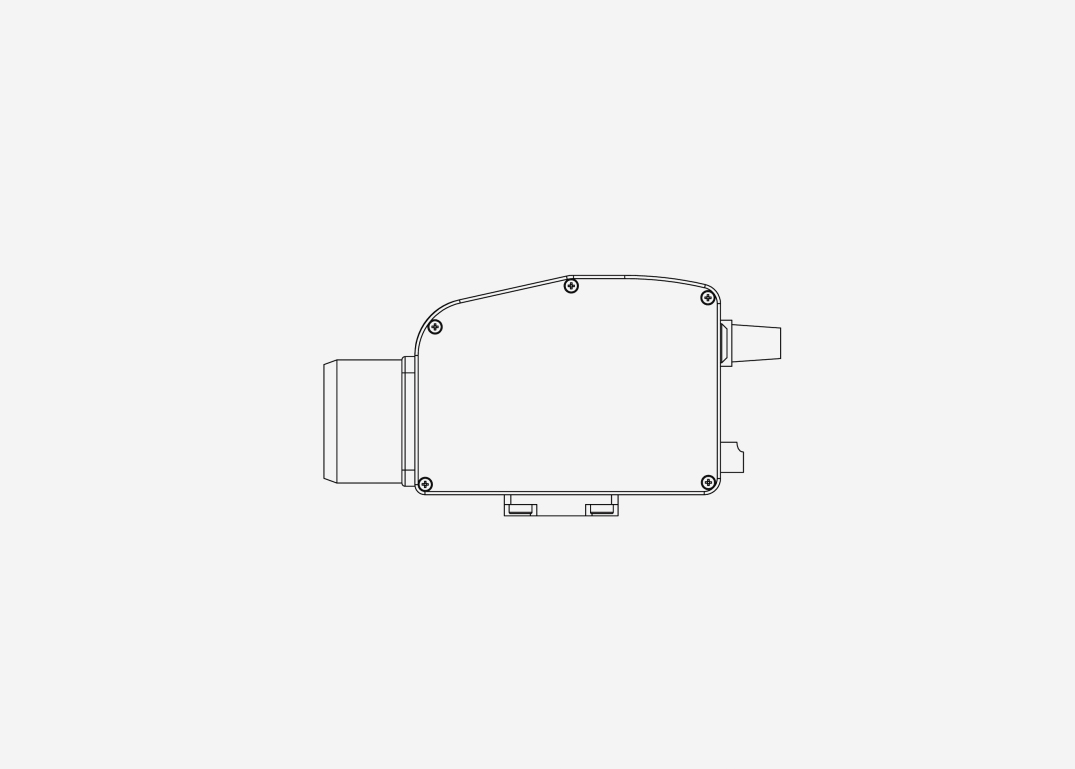

Cabezal de fibra compacto
- Dimensiones (L x An x Al)
- 94 mm x 43 mm x 68 mm (sin objetivo)
- Distancia de trabajo
- De 25 a 189 mm

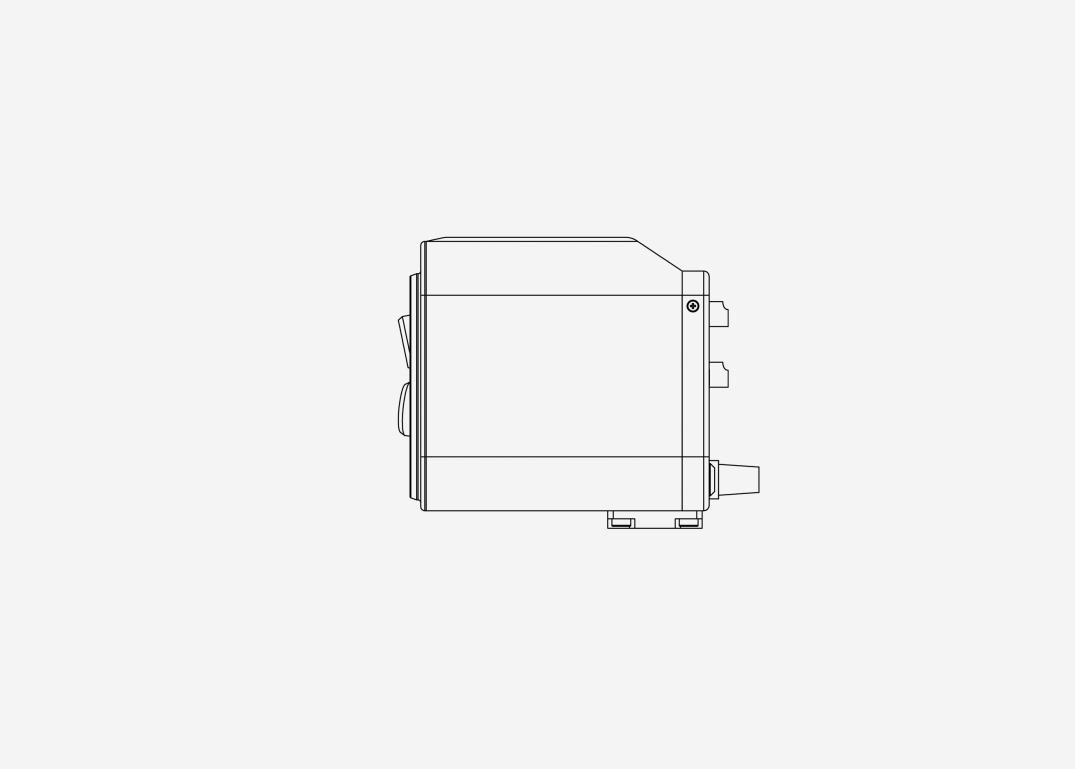

Cabezal de fibra 3D compacto
- Dimensiones (L x An x Al)
- 107 mm x 100 mm x 102 mm (sin objetivo)
- Distancia de trabajo
- 83 mm
06
Datos técnicos
- Magnitudes de medición
- Velocidad, desplazamiento, aceleración
- Rango de frecuencia
- DC hasta 50 MHz seleccionable individualmente mediante un filtro paso banda de libre configuración para las señales de velocidad, desplazamiento y aceleración
- Velocidad máx.
- 50 m/s
- Rangos de medición
- Los límites del rango de medición se pueden ajustar libremente entre 1 mm/s y 50 m/s para la velocidad - 10 nm y 100 m para el desplazamiento - 10 m/s² y 100 millones de m/s² para la aceleración
- Procesamiento de señales
- Digital (basado en FPGA)
- Filtro
- Los filtros de paso bajo y paso alto se definen mediante el rango de frecuencias seleccionado Filtro de seguimiento: desactivado / lento / rápido
- Interfaz de usuario
- Pantalla táctil Full HD+ de 7" con un brillo máximo de 1000 nits
- Dimensiones
- Longitud × anchura × altura (sin Fiber Head): 308 × 192 × 152 mm
- Peso
- ~ De 3,3 kg a 4,2 kg + Fiber Head
- Fuente de alimentación
- 100 - 240 V AC (50-60 Hz) o 12 V DC
- Portabilidad
- Práctico diseño todo en uno para facilitar el transporte y agilizar la configuración
- Intervalo de calibración
- Cada 24 meses (recomendado)
- Distancia de trabajo
- - Distancia de trabajo variable de 25 mm a 100 m - Selección de diferentes cabezales de fibra
- Longitud de onda del láser
- - Láser de medición: 1550 nm, láser de puntería: 510-530 nm
- Clase de protección láser
- Láser de medición
- Potencia de salida: <10 mW, clase 1
- Láser de puntería
- Potencia de salida: <1 mW, clase 2
- Óptica
- Enfoque automático y manual
- Cable de fibra óptica
- 2 m de serie; disponible opcionalmente con cables de fibra óptica de hasta 50 m de longitud
- Temperatura de funcionamiento
- De 0 °C a 40 °C
- Temperatura de almacenamiento
- De -10 °C a 65 °C
- Humedad relativa
- Máx. 80 %, sin condensación
- Control remoto
- - Conexión y control simultáneos de varios vibrómetros para mediciones de vibraciones de referencia, multipunto y 3D
- Adquisición de datos
- - Adquisición con coherencia de fase de señales de vibrómetros y canales de referencia - Acceso cómodo a todos los datos desde un único software, desde los vibrómetros hasta múltiples sensores de referencia - Visualización en tiempo real de los datos temporales medidos - Generador de señales arbitrarias multicanal para generar señales predefinidas (senoidal, barrido senoidal, rectangular, aleatoria, etc.) o señales personalizadas a partir de archivos .csv o .wav importados
- Evaluación de mediciones
- - Transformada rápida de Fourier en tiempo real para un análisis ágil de los datos - Representación en el dominio de la frecuencia con hasta 536 millones de líneas FFT - Cálculo con corrección de fase de la función de respuesta en frecuencia (FRF) - Espectrograma en directo de las FFT de medición en curso
- Importación/exportación de datos
- - Exportación de datos temporales y de frecuencia a archivos .csv, .h5 o .mat - Exportación de datos temporales como archivo de audio .wav - Guardado y carga de proyectos en formato de archivo nativo
- Opciones de frecuencia
- Frequency 250 kHz — Medición de frecuencias de hasta 250 kHz, que abarca todo el rango acústico y más allá (estándar) Frequency 5 MHz — Medición de frecuencias de hasta 5 MHz (opción) Frequency 15 MHz — Medición de frecuencias de hasta 15 MHz (opción) Frequency 25 MHz — Medición de frecuencias de hasta 25 MHz (opción) Frequency 35 MHz — Medición de frecuencias de hasta 35 MHz (opción) Frequency 50 MHz — Medición de frecuencias de hasta 50 MHz, en el límite de lo tecnológicamente posible (opción) Ampliación de frecuencia M — Aumente en 500 kHz el límite de frecuencia de cualquier opción (opción) Ampliación de frecuencia L — Aumento en 1 MHz del límite de frecuencia de cualquier opción (opción) Ampliación de frecuencia XL — Aumento en 5 MHz del límite de frecuencia de cualquier opción (opción)
- Opciones de velocidad
- Básica — Ajuste continuo del rango de medición de velocidad entre 10 mm/s y 15 m/s (estándar) High Speed — Mida velocidades de hasta 25 m/s (opción) Master — Medición de velocidades de hasta 50 m/s (opción) Ultra — Mida velocidades de hasta 50 m/s y acceda a la ampliación High Resolution, con un rango mínimo de medición de velocidad de 1 mm/s (opción) Ampliación de alta resolución — Rango mínimo de medición de velocidad de 1 mm/s (opción) Ampliación de velocidad M — Aumente en 2,5 m/s la velocidad máxima de cualquier opción de velocidad (opción)
- Opciones de magnitudes de medición
- Velocidad — Medición de velocidades de vibración (estándar) Desplazamiento — Medición de desplazamientos de vibración con rangos de ajuste continuo de 10 nm a 100 m (opción) Aceleración — Medición de aceleraciones de vibración con rangos de ajuste continuo de 10 m/s² a 100 millones de m/s² (opción)
07

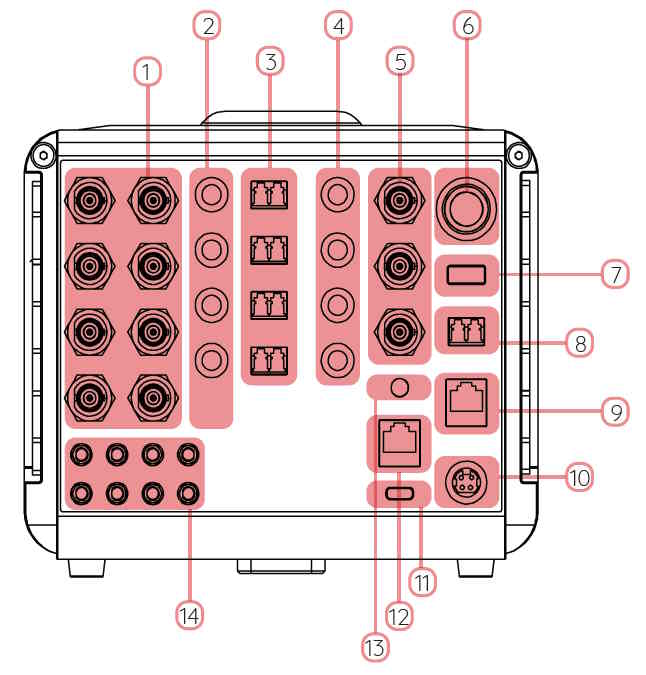

Entradas y salidas
Salidas de señal analógicas (BNC)
Salida de alimentación para Fiber Head
Conector de fibra óptica (LC-Duplex)
Entradas de señal LEMO (12 canales)
Entradas de señal de RF BNC (hasta 50 MHz)
Botón de encendido
Puerto USB (tipo A)
Puerto de comunicación óptica
Puerto Ethernet: para comunicación con dispositivos/datos
Entrada de alimentación
Puerto USB (tipo C)
Puerto Ethernet: para comunicación con dispositivos/datos
Conector de antena GNSS
Conectores SMB multifunción
08
Trípode con cabezal fluido
OpciónAlinee su vibrometro con precisión utilizando trípodes de alta calidad de Manfrotto
Bolsa de transporte
OpciónBolsa de transporte compacta y ligera para mediciones al aire libre
Maleta de transporte
Estándarpara vibrómetro de un solo punto Maleta Peli robusta e impermeable para el almacenamiento y transporte seguro del vibrómetro. Dimensiones exteriores (L x A x H): 61,9 x 49,2 x 22,3 cm
Tarjeta de detector IR
EstándarConvierte la luz infrarroja invisible en un punto de luz visible
09
Software SMART Lab
Software de medición para toda la serie SMART: captura sincronizada, análisis en el dominio del tiempo y frecuencia, y mediciones en el modelo 3D.
Software SMART Lab: Un software para todos los dispositivos
Utilice el software SMART Lab con todos los dispositivos de la serie SMART para aprovechar todo su potencial. Los datos sincronizados de diferentes dispositivos se procesan simultáneamente, lo que permite una flexibilidad inigualable para sus configuraciones de medición.
Mediciones con soporte de modelos 3D
Mida fácilmente estructuras complejas con calibración inteligente y generación sencilla de puntos de medición. El proceso de calibración totalmente automático ahorra tiempo y costos. Las visualizaciones de vibraciones convincentes de estructuras complejas se logran mediante la animación fluida de los datos de medición en los modelos 3D.
Captura y análisis avanzados
Los datos de tiempo y frecuencia pueden analizarse simultáneamente en tiempo real, incluso mientras la medición aún está en curso. Esto le permite verificar las configuraciones desde el inicio del proceso de medición y obtener resultados más rápidos y confiables.

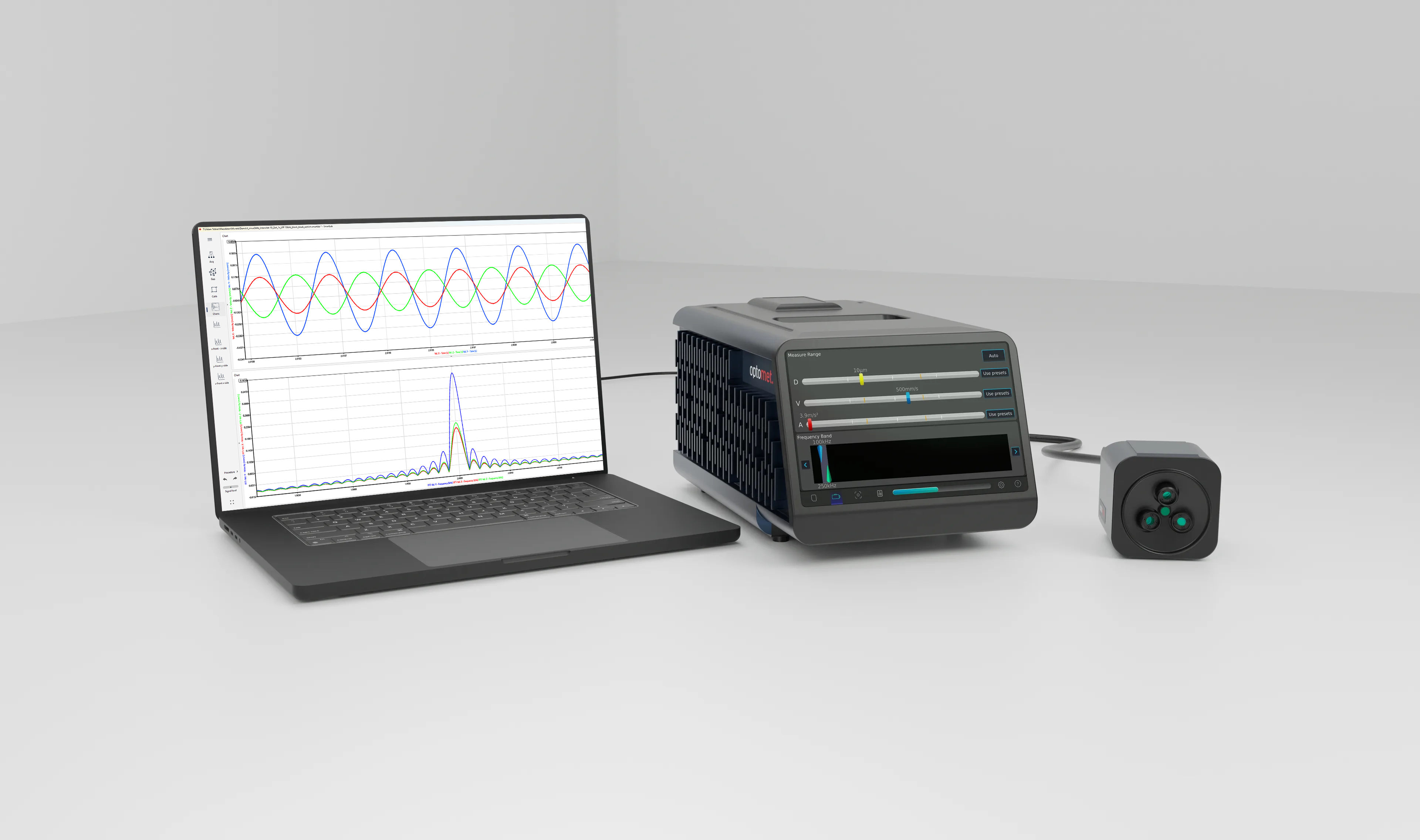

SMART 3D-Fiber: máxima precisión en la medición de vibraciones
SMART 3D-Fiber es un ejemplo perfecto de la versatilidad de la nueva serie SMART: utilizando el mismo hardware que SMART Multi-Fiber, permite realizar mediciones de vibraciones sin contacto en las tres direcciones espaciales. Esto se consigue combinando los datos de tres interferómetros en un dispositivo compacto de máxima precisión, lo que revoluciona el análisis de vibraciones mediante vibrómetros láser Doppler.
Con solo sustituir el 3D-Fiber Head por hasta cuatro cabezales separados de la carcasa, SMART Multi-Fiber puede registrar simultáneamente los datos de vibración en cuatro canales. Esta flexibilidad permite a ingenieros, investigadores y estudiantes obtener una visión sin precedentes del comportamiento vibratorio tanto en el plano como fuera de él.
Gracias a su combinación única de funciones, SMART 3D-Fiber es un laboratorio integrado en un solo dispositivo que combina mediciones de vibraciones 3D de alta precisión con adquisición de datos multicanal y un generador de señales arbitrarias. Su perfecta sincronización con otros dispositivos de la serie SMART convierte a SMART 3D-Fiber en la opción ideal para la investigación y el desarrollo de productos complejos.
Medición de vibraciones en investigación, desarrollo e industria: Optomet ofrece la solución adecuada para sus requisitos.
