Escaneo CLÁSICO.

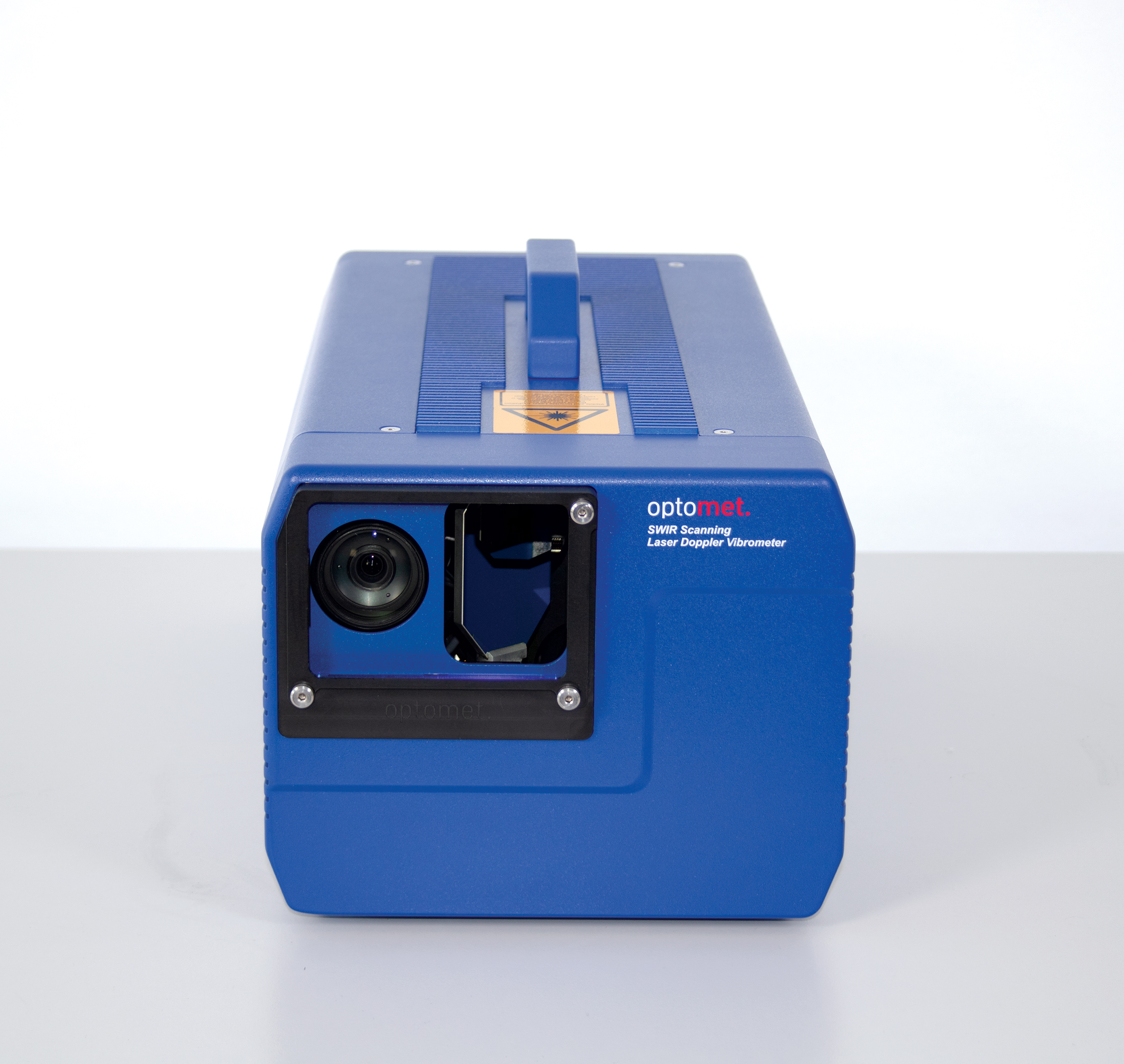

Vibrómetro de escaneo con tecnología láser SWIR y gran apertura óptica para mediciones en casi cualquier superficie.
El primer vibrómetro de escaneo SWIR del mundo: compacto, de alta calidad y revolucionario.
Optomet fue pionero con el primer vibrómetro láser Doppler de escaneo basado en láser en el rango infrarrojo de onda corta (SWIR) del mundo, que elimina la necesidad de tratamiento de superficies y proporciona datos de la más alta calidad gracias a su sensibilidad de medición superior.
01
Vibrometría de escaneo con tecnología de punta
Optomet fue pionero en el desarrollo del primer vibrómetro de escaneo basado en láser en el infrarrojo de onda corta (SWIR) del mundo, que elimina la necesidad de tratamiento de superficies y proporciona datos de la más alta calidad gracias a su sensibilidad de medición superior.
02
Máxima sensibilidad gracias a la mayor apertura óptica
El Vibrómetro Láser Doppler de Escaneo de Optomet cuenta con la mayor apertura óptica de la industria, maximizando la captura de luz láser reflejada y asegurando así la sensibilidad de medición más alta posible incluso en puntos con mínima retrodispersión láser.
03
Mediciones en cualquier superficie
Combinando la altísima sensibilidad del Vibrómetro de Escaneo de Optomet con la calidad superior de señal de la tecnología láser SWIR, es posible medir con precisión superficies con baja reflectividad óptica y a grandes distancias de medición. Los objetos de prueba con diferentes niveles de reflectividad de superficie y geometrías complejas se miden con el Vibrómetro de Escaneo de Optomet en una sola operación, sin necesidad de preparar la superficie de medición con una película reflectante.
04
Software de medición fácil de usar
El software OptoSCAN para vibrómetros de escaneo es la interfaz de usuario más fácil de usar y avanzada de la industria, permitiendo incluso a usuarios inexpertos obtener datos de medición precisos de manera eficiente. Para más información, consulte Software / OptoSCAN. DESTACADOS
05
Datos técnicos
- Magnitudes de medición
- Velocidad, desplazamiento, aceleración
- Rango de frecuencia
- DC hasta 25 MHz
- Velocidad máx.
- 30 m/s
- Procesamiento de señales
- Digital (Optomet UltraDSP)
- Dimensiones
- 450 x 224 x 180 mm
- Peso
- 12 kg
- Fuente de alimentación
- 110 - 240 V AC (50 - 60 Hz) o 12 V DC
- Ángulo de escaneo
- 50 ° x 40 °, resolución <0,001°, estabilidad <0,001°/h
- Puntos de escaneo máx./s
- 30
- Cámara
- Full HD 1080p, zoom óptico 30x
- Distancia de trabajo
- Hasta 100 m
- Longitud de onda del láser
- Láser de medición
- Potencia de salida: 1550 nm, <10 mW, seguro para los ojos, Clase 1
- Láser de puntería
- 510-530 nm
- Clase de protección láser
- Láser de medición
- Potencia de salida <10 mW, seguro para los ojos, Clase 1
- Láser de puntería
- Potencia de salida: <1 mW, seguro para los ojos, Clase 2
- Ethernet (digital)
- 1 GBit/s
- Salidas analógicas BNC
- Desplazamiento, velocidad, aceleración, salidas del generador de señales
- Entradas analógicas BNC
- Entrada de medición, 2 x entrada de referencia (opcional 5 x o 8 x) Convertidor A/D de 24 bits por canal Soporte para entradas IEPE (Piezoeléctrico Electrónico Integrado)
- Temperatura de funcionamiento
- 0 ... 40 °C
06
Configure su Escaneo CLÁSICO
Elija una óptica y una serie, ampliables opcionalmente con magnitudes de medición adicionales.
Serie
Elija una opción07
Maletín de transporte para Vibrómetro de Escaneo
EstándarMaletín de transporte para Vibrómetro de Escaneo Robusto y a prueba de agua, el maletín Peli asegura el almacenamiento y transporte seguro del vibrómetro Dimensiones exteriores (L x A x H): 62,5 x 49 x 35 cm
Juego de espejos
OpciónJuego de espejos (O) Permite mediciones de vibración sin contacto incluso en lugares de difícil acceso. El juego de espejos incluye 4 espejos de superficie frontal.
Unidad coaxial
OpciónAlinea los ejes ópticos del láser de medición y la cámara
Unidad de Primer Plano
OpciónPara mediciones de objetos pequeños a distancias de milímetros
Ventana de protección
EstándarProtege la unidad de escaneo del polvo, el viento y la excitación acústica a niveles de presión sonora altos
Cámara IR
Para la visualización digital del punto láser. La cámara se puede montar fácilmente en el riel de medición en la parte superior del vibrómetro.
Batería móvil
Cargador de batería portátil, powerbank externo. Para alimentar el vibrómetro durante mediciones al aire libre.
Tarjeta de detector
Tarjeta de detector IR Convierte la luz infrarroja no visible en un punto de luz visible.
Destacados
- Compacto, realmente portátil e intuitivo de usar
- Velocidades de vibración de hasta ±30 m/s
- 3 salidas analógicas con una tasa de muestreo de 160 Msamples/s
- Fuente láser SWIR y gran apertura con la mejor sensibilidad óptica
- Resoluciones de desplazamiento de hasta 50 femtómetros
- Salida digital Ethernet GBit
- Interfaces de datos y control abiertas
- Actualización y mejora remota a través de Ethernet
Aplicaciones posibles
- Vibración y geometría de un violonchelo
- Alto rango dinámico
- Vibraciones de una muela abrasiva rugosa y rotativa
- Detección de resonancias defectuosas en una placa de CFRP
- Campo sonoro de un levitador acústico
- Medición de escaneo de alta frecuencia
Software de medición y adquisición de datos para láser vibrómetro

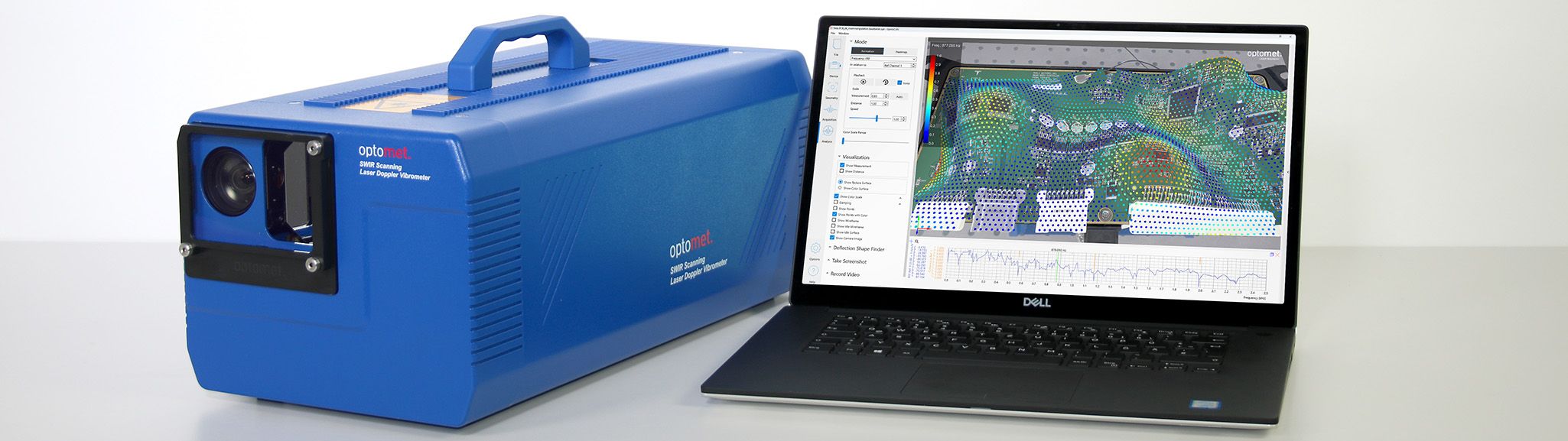

Nuestro Vibrómetro de Escaneo puede utilizarse tanto en modo de escaneo con el software OptoSCAN como en modo de punto único con el software OptoGUI para gestionar la configuración del vibrómetro, iniciar la medición y analizar los datos. Ambos modos y programas pueden incluso utilizarse simultáneamente.
Medición de vibraciones en investigación, desarrollo e industria: Optomet ofrece la solución adecuada para sus requisitos.
