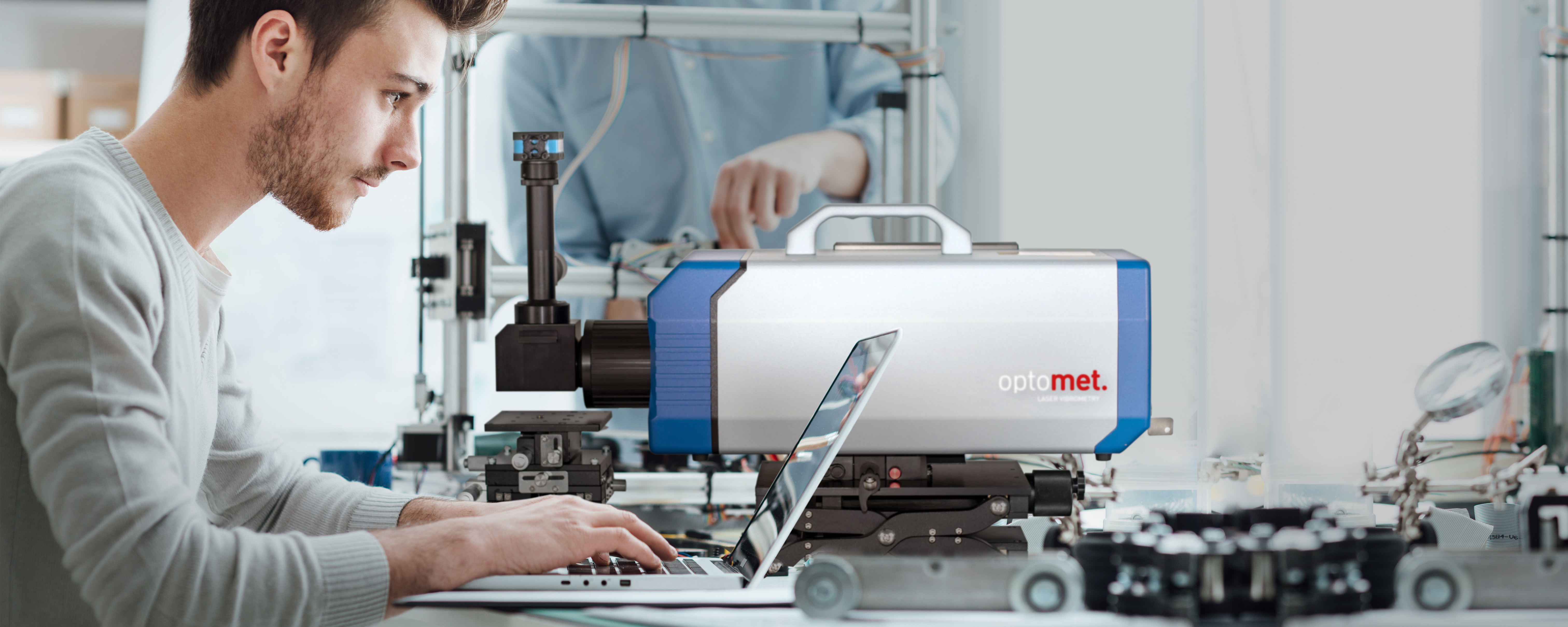

CLASSIC Vector.
Modelo de entrada económico de la serie CLASSIC para mediciones precisas de vibraciones en un solo punto.
Vibrómetro láser HeNe de haz libre digital: Medición precisa de vibraciones a un precio accesible.
Los vibrómetros láser Doppler (LDV) convencionales con fuentes láser de helio-neón (HeNe) han sido una herramienta útil durante muchos años para la medición de vibraciones sin contacto. Optomet ha perfeccionado la vibrometría láser basada en HeNe con la serie Vector. La serie Vector, con una longitud de onda láser de 633 nm, permite la medición sin contacto de vibraciones en objetos de tamaño microscópico a macroscópico con la máxima precisión y exactitud.
01
Alta flexibilidad para una amplia variedad de aplicaciones
La serie Vector es el vibrómetro estándar para un amplio espectro de tareas de medición de vibraciones. Es especialmente adecuada para superficies con alta a moderada reflectividad, para mediciones bajo el agua y para aplicaciones donde se requieren tamaños de punto láser muy pequeños.
02
El agua no es un obstáculo
Los láseres de helio-neón tienen una longitud de onda de 633 nm y son capaces de penetrar el agua con una pérdida mínima de potencia láser. Los vibrómetros HeNe son, por lo tanto, imprescindibles cuando hay una capa de agua entre el vibrómetro y el objeto de medición vibrante.
03
Estabilidad
Medición de microestructuras Los láseres HeNe permiten, gracias a su corta longitud de onda, un enfoque óptimo del haz de medición en el orden de micrómetros. Por ello, son la elección ideal para mediciones de características muy pequeñas o microestructuras.
04
Datos técnicos
- Magnitudes de medición
- Velocidad, desplazamiento, aceleración
- Rango de frecuencia
- DC hasta 25 MHz
- Velocidad máx.
- 10 m/s
- Procesamiento de señales
- Digital (Optomet UltraDSP)
- Dimensiones
- Longitud x Ancho x Altura (sin asa y lente): 380 x 180 x 148 mm
- Peso
- 8 kg
- Fuente de alimentación
- 110 - 240 V AC (50 - 60 Hz) o 12 V DC
- Consumo de energía
- 37 vatios
- Montaje
- Rosca de trípode estándar
- Longitud de onda del láser
- 632,8 nm
- Clase de protección láser
- Potencia de salida: <1 mW, Clase 2
- Fuente láser
- Láser HeNe
- Señal de salida (digital)
- Ethernet GBit (RJ45) / WiFi
- Señal de salida (analógica)
- 3 salidas BNC estándar

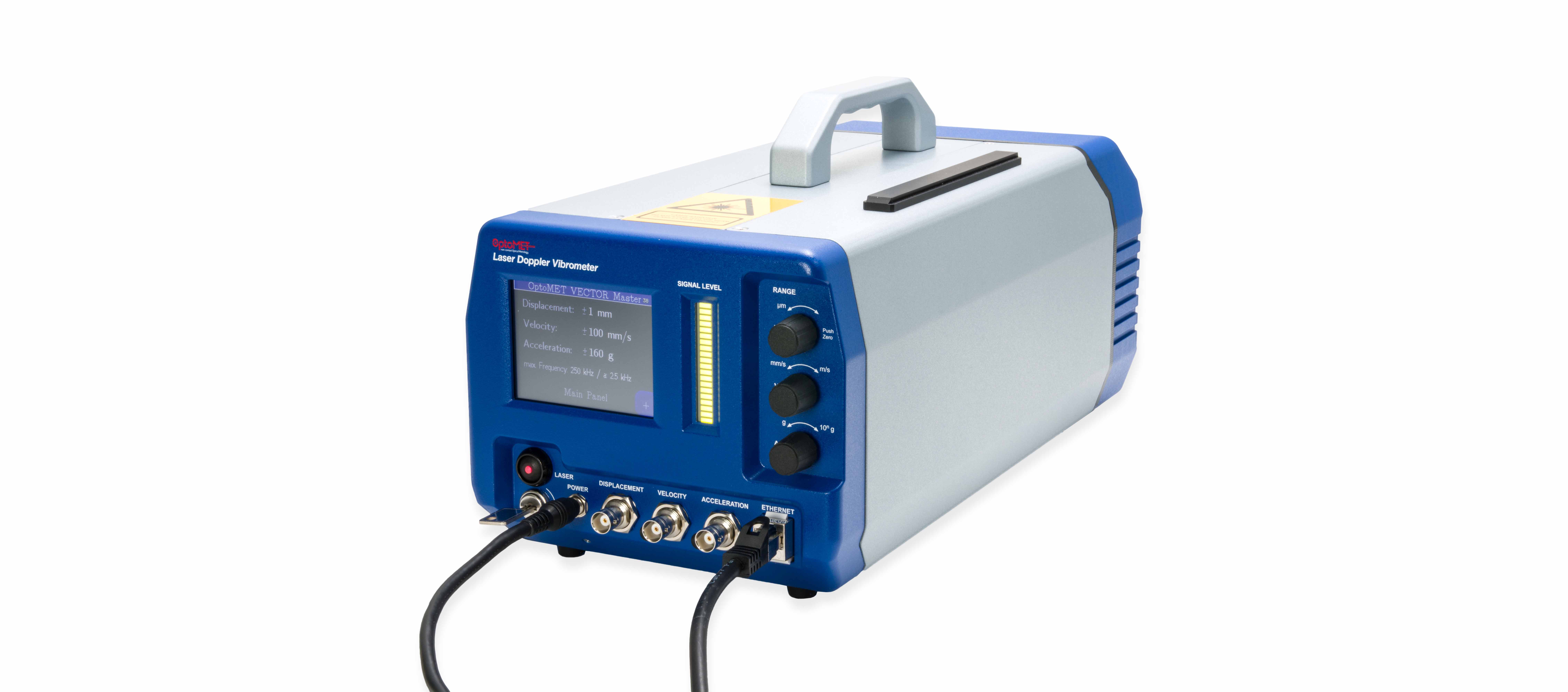

- Interfaz de usuario (salida)
- Pantalla a color de 3,5" + barra de LED de 20 segmentos
- Interfaz de usuario (entrada)
- Pantalla táctil, botones con pulsador, interruptor de llave (energía)
- Temperatura de funcionamiento
- 0 °C a 40 °C
05
Configure su CLASSIC Vector
Elija una óptica y una serie, ampliables opcionalmente con magnitudes de medición adicionales.
Óptica
Selección múltiple posibleSerie
Elija una opción06
Trípode con cabezal fluido
OpciónAlinee su vibrometro con precisión utilizando trípodes de alta calidad de Manfrotto
Bolsa de transporte
OpciónBolsa de transporte compacta y ligera para mediciones al aire libre
Maletín de transporte
para vibrometro de un solo punto Maletín Peli robusto e impermeable para el almacenamiento y transporte seguro del vibrometro. Dimensiones exteriores (L x A x H): 61,9 x 49,2 x 22,3 cm
Aspectos destacados
- Medición de vibraciones sin contacto hasta 25 MHz
- Flujo de trabajo completamente digital
- 14 rangos de velocidad, 19 de desplazamiento y 14 de aceleración
- Velocidades de vibración de hasta ± 10 m/s
- Resoluciones de desplazamiento de hasta 100 fm
- Actualización y mejora remota del decodificador
- 3 salidas analógicas con una tasa de muestreo de 160 Msamples/s
- Salida digital GBit-Ethernet
- Láser visible y seguro para los ojos de clase 2
- Diseño todo en uno compacto y portátil
- Operación intuitiva
- Alta eficiencia de rendimiento
Aplicaciones posibles
- Medición de vibraciones de alta frecuencia
Medición de vibraciones en investigación, desarrollo e industria: Optomet ofrece la solución adecuada para sus requisitos.
