Micro-manipulateur à fibre CLASSIC.

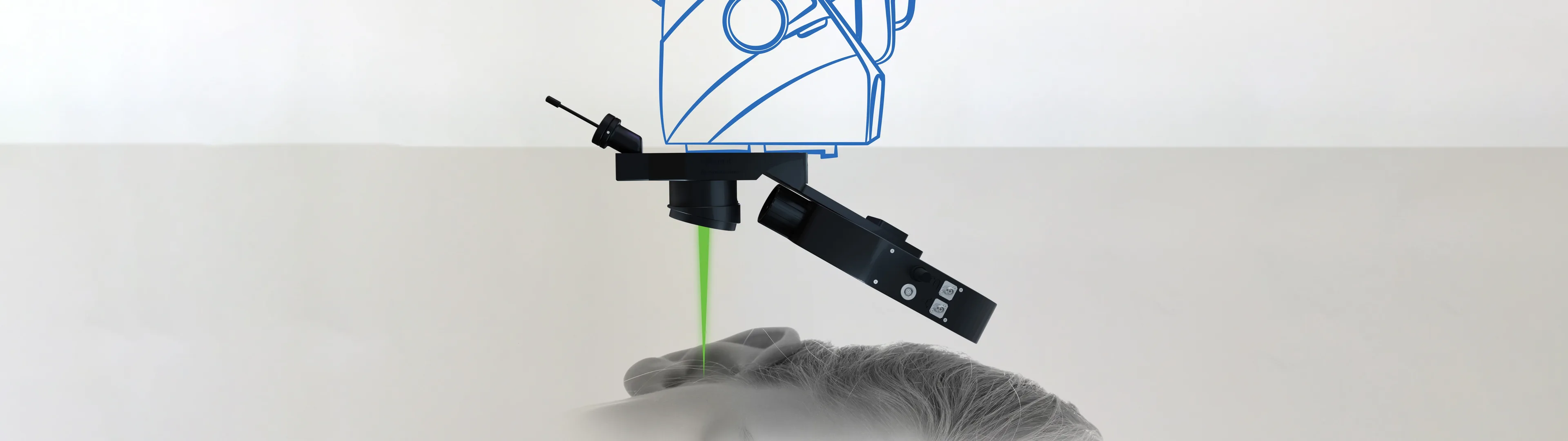

Vibromètre à fibre avec micromanipulateur et laser de visée visible pour un alignement précis sur les plus petits points de mesure.

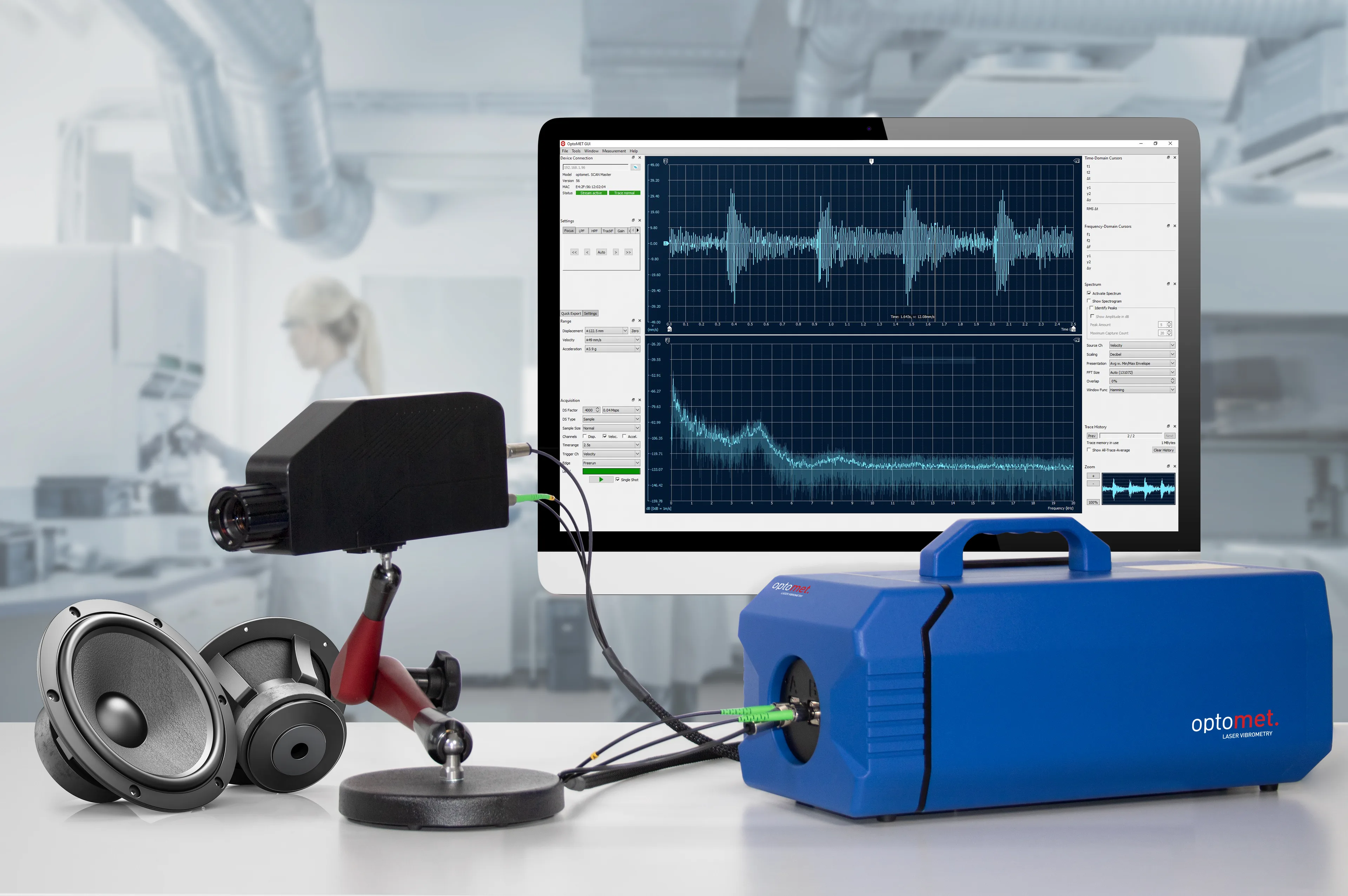

Vibromètre laser numérique à fibre couplée SWIR : Découvrez une véritable flexibilité pour répondre à vos exigences.
Le Micro-manipulateur à fibre est un outil de pointe pour l'alignement laser précis. Grâce à son système innovant contrôlé par miroir, facilement manipulable via un joystick à fort rapport de transmission, il offre un contrôle inégalé de la direction du faisceau laser. Cette technologie avancée fonctionne en parfaite synergie avec le vibromètre à fibre et exploite les avantages du laser SWIR pour mesurer facilement les surfaces sombres, rugueuses ou incandescentes.
01
Têtes de mesure compactes et flexibles

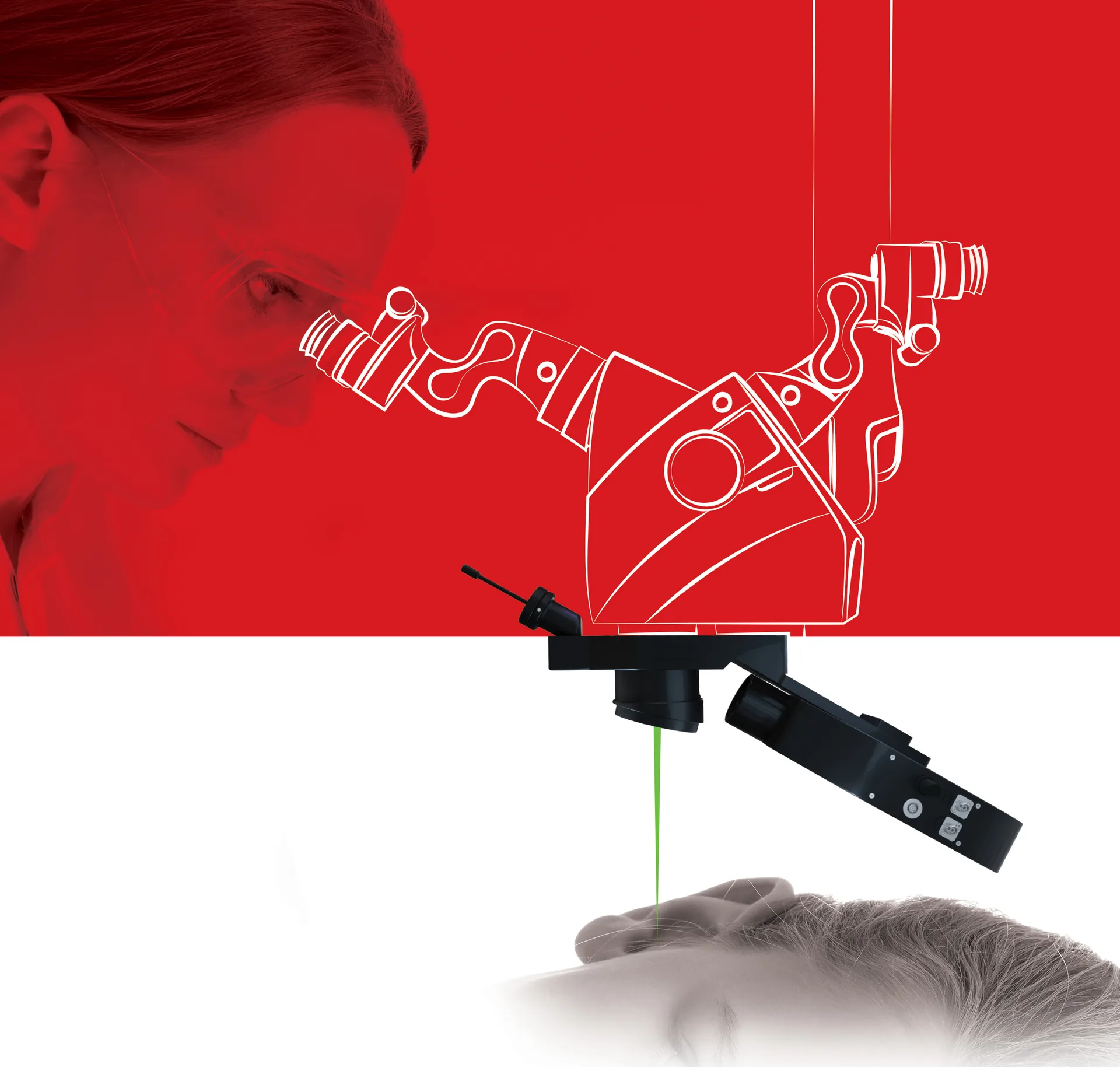

Pour une précision d'alignement optimale, un laser de visée visible est intégré au système. Ce laser aide à atteindre l'alignement souhaité et assure précision et efficacité lors du processus de configuration. Le design compact et léger de la tête de mesure facilite l'intégration transparente dans les systèmes existants, tandis que la fonction autofocus offre une flexibilité pour atteindre différentes distances de travail et petites tailles de spot. En combinaison avec un microscope, le Micro-manipulateur à fibre ouvre de nouvelles possibilités d'alignement de précision. Cette combinaison unique permet des mesures séparées, permettant aux chercheurs, par exemple, d'analyser le conduit auditif tout en assurant un alignement précis du faisceau laser.
02
L'oreille humaine
L'oreille humaine est un système incroyablement sophistiqué pour amplifier le son et détecter les vibrations. Avec l'avènement des vibromètres laser Doppler de pointe, nous avons désormais la possibilité d'explorer les caractéristiques complexes de vibration et de dynamique de la mécanique auditive comme jamais auparavant. Ces instruments de pointe offrent une précision, une résolution et une facilité d'utilisation inégalées, permettant aux chercheurs de pénétrer dans de nouvelles dimensions de compréhension. Les vibromètres laser sont devenus un outil indispensable pour tous ceux qui s'occupent de la conception, du développement, du contrôle qualité, de la calibration et de la certification des implants d'oreille moyenne. En utilisant la vibrométrie laser, les professionnels de ce domaine obtiennent des informations inestimables sur la performance et le comportement de ces implants. Cette technologie leur permet de prendre des décisions éclairées, d'affiner les conceptions, d'assurer une fonctionnalité optimale et d'améliorer la qualité globale de leurs créations.
03
Caractéristiques techniques
- Grandeurs de mesure
- Vitesse, Déplacement, Accélération
- Plage de fréquences
- DC jusqu'à 25 MHz
- Vitesse maximale
- 30 m/s
- Traitement du signal
- Numérique (Optomet UltraDSP)
- Dimensions
- Longueur x Largeur x Hauteur (sans poignée ni lentille) : 380 x 180 x 148 mm
- Poids
- 8 kg
- Alimentation électrique
- 110 - 240 V AC (50 - 60 Hz) ou 12 V DC
- Consommation électrique
- 27 watts
- Assemblage
- Filetage de trépied standard
- Longueur d'onde du laser
- Laser de mesure
- 1550 nm
- Laser de visée
- 510-530 nm
- Classe de protection laser
- Laser de mesure
- Puissance de sortie : <10 mW, Classe 1
- Laser de visée
- Puissance de sortie : <1 mW, Classe 2
- Source laser
- Laser SWIR
- Signal de sortie (numérique)
- Ethernet GBit (RJ45) / WiFi
- Signal de sortie (analogique)
- 3 sorties BNC standard
- Interface utilisateur (sortie)
- Écran couleur 3,5" + bargraphe LED à 20 segments
- Interface utilisateur (entrée)
- Écran tactile, boutons rotatifs avec bouton-poussoir, interrupteur à clé (alimentation)
- Température de fonctionnement
- 0 °C à 40 °C
04
Configurez votre Micro-manipulateur à fibre CLASSIC
Choisissez une optique et une série, éventuellement complétées par des grandeurs de mesure supplémentaires.
Série
Choisissez une option05
Tête à fibre moyenne portée Autofocus Pro
• Dimensions (L x l x H) : 241 x 100,5 x 44 mm • Câble à fibre amovible • Autofocus, mise au point à distance, mise au point manuelle • Distance de travail : 135 mm ... 10 m • Taille min. du point focal (typ.) : 42 um à 135 mm • Taille du point laser pilote réduite • Compatible avec Micro-Manipulator
Points forts
- Tête de mesure compacte, flexible et robuste
- Niveau de signal excellent
- Longueur de câble flexible 2, 5, 20... mètres
- Ethernet : sortie numérique (1 Gbit/s) et contrôle à distance
- Plage dynamique 32 bits pour les mesures de déplacement
- Bande de fréquence : DC à 25 MHz
- Vitesses de vibration jusqu'à ± 30 m/s
- Résolution de déplacement jusqu'à 50 femtomètres
Mesure vibratoire pour la recherche, le développement et l’industrie – Optomet propose la solution adaptée à vos exigences.
