Tout le potentiel de la vibrométrie
Exploitez tout le potentiel de la vibrométrie laser Doppler : visualisez la dynamique vibratoire d’objets entiers sous tous les angles, tout en la combinant à des données de référence riches d’enseignements.
01
Configurations de mesure flexibles

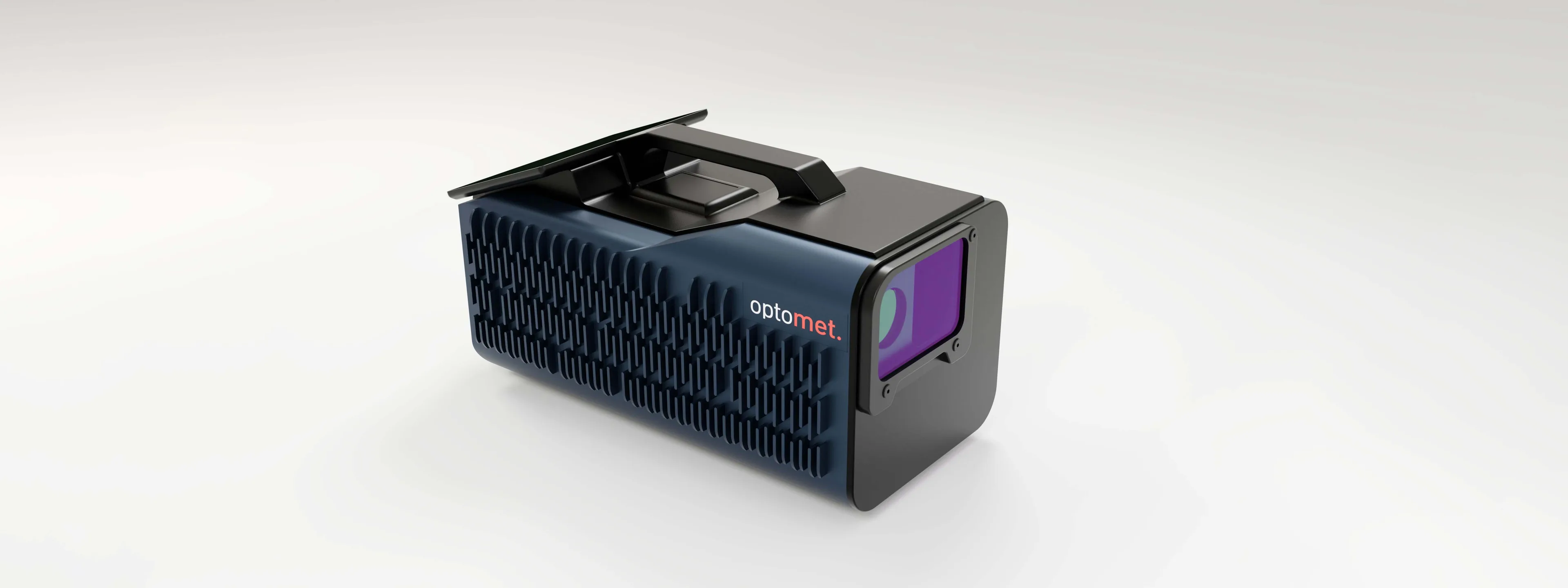

Le système SMART Full-Body d’Optomet vous permet d’adapter la configuration de mesure à vos exigences spécifiques. Vous pouvez positionner plusieurs vibromètres SMART Scan+ autour de l’objet à tester afin d’en mesurer les vibrations sous différents angles grâce à une mesure Full-Body. Vous pouvez également obtenir des résultats complets avec un seul vibromètre SMART Scan+, grâce aux fonctions intelligentes d’assemblage de SMART Lab. Cette fonctionnalité avancée intègre de manière fluide les données issues de plusieurs mesures et fournit un profil vibratoire complet et extrêmement précis de l’ensemble de l’objet, même avec un équipement minimal.
02

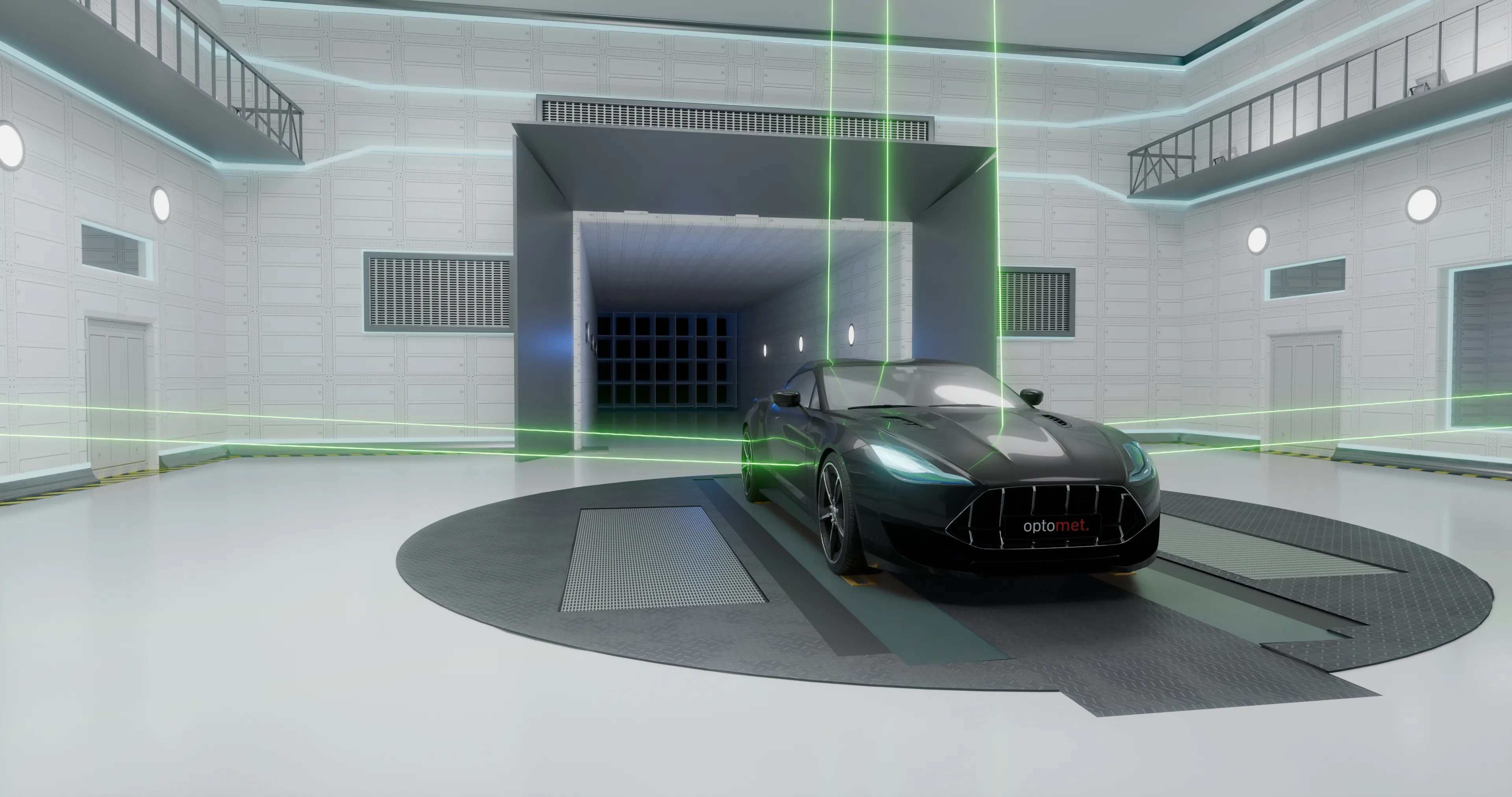

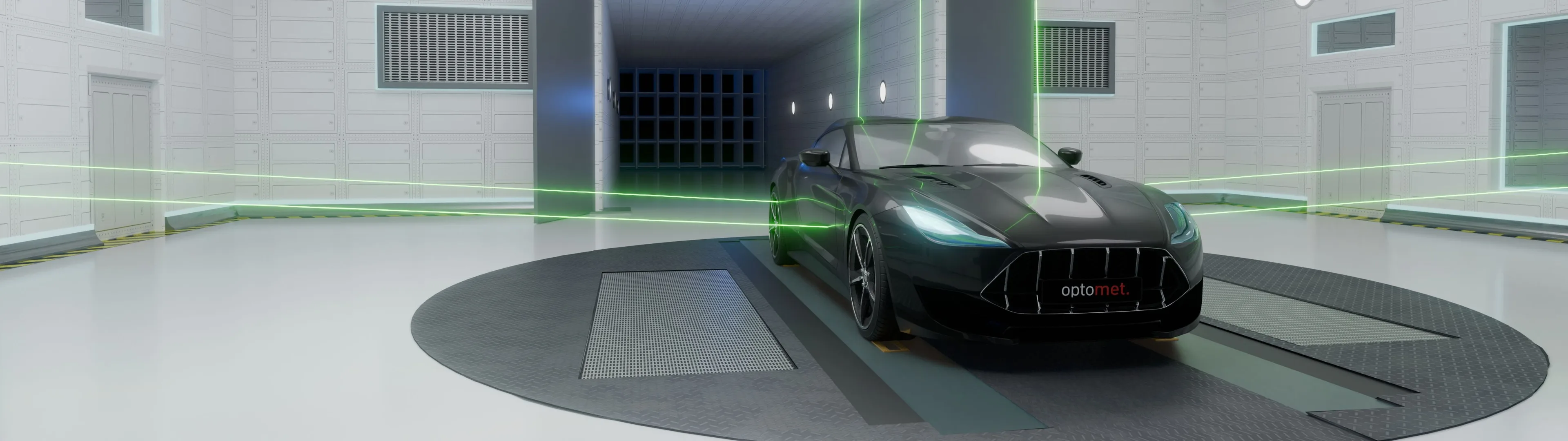

Mesures simultanées et synchronisées
Plusieurs vibromètres SMART Scan+ fonctionnent de manière synchronisée comme un système de mesure unique, permettant d’effectuer rapidement et efficacement des mesures vibratoires Full-Body. Les appareils acquièrent simultanément des données vibratoires haute résolution sur l’ensemble de l’objet à tester, tandis que le logiciel SMART Lab attribue automatiquement à chaque composant la tâche appropriée. Même les mesures comportant plusieurs dizaines de milliers de points peuvent ainsi être réalisées de manière fiable et efficace. Il en résulte des analyses vibratoires précises à haute résolution spatiale, en un temps nettement inférieur à celui requis par les méthodes de mesure conventionnelles.
03

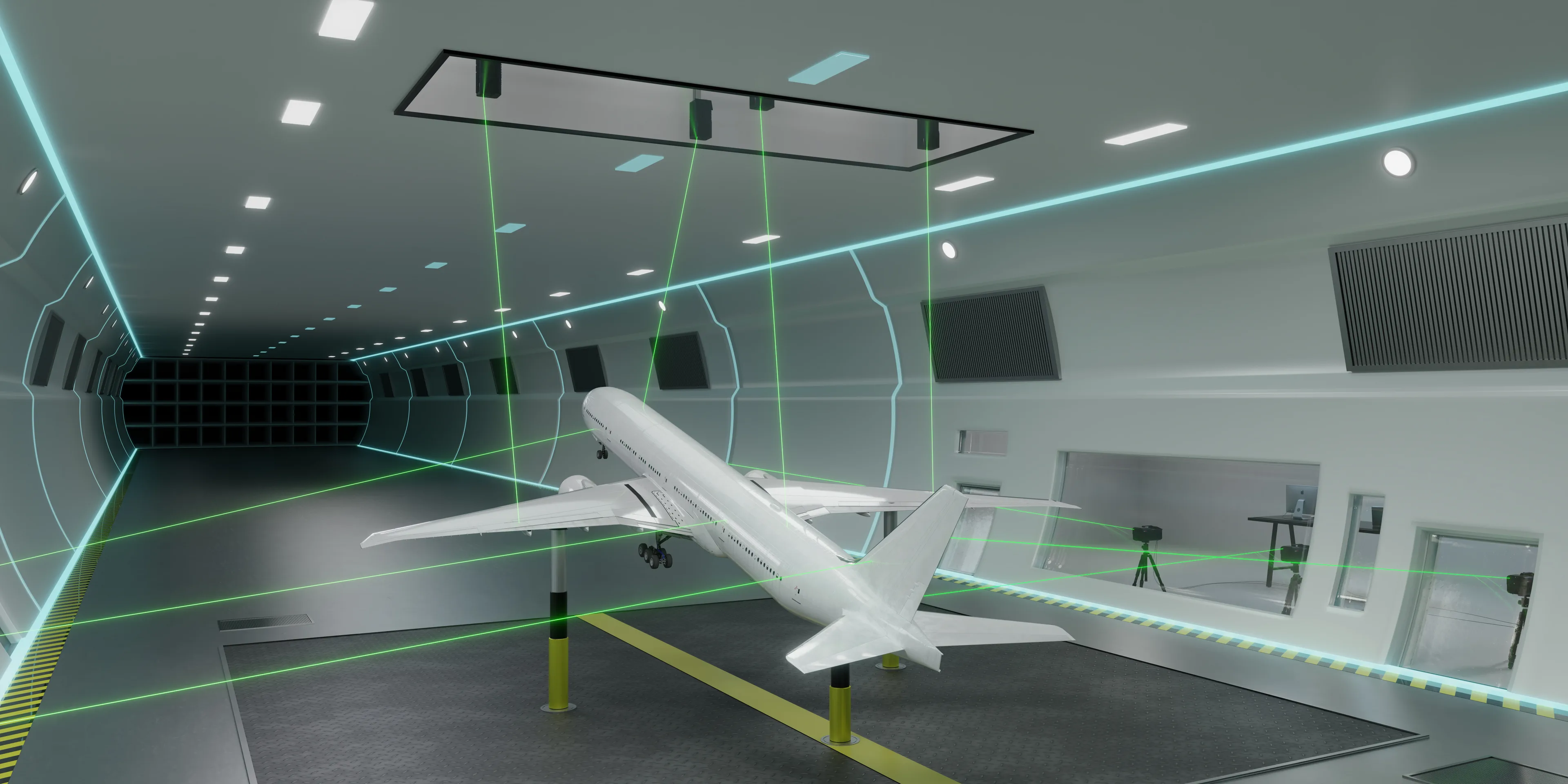

Analyse vibratoire innovante pour optimiser les aéronefs en soufflerie
La série SMART permet d’effectuer des mesures vibratoires sans contact sur des aéronefs dans des conditions réalistes de soufflerie. Même les plus infimes vibrations des ailes, des empennages ou des composants de moteurs sont mesurées avec précision, sans perturber l’aérodynamique. Grâce à des mesures synchronisées sous plusieurs angles, le système fournit des données vibratoires haute résolution, même dans des conditions d’écoulement complexes, et contribue à réduire les émissions sonores ainsi qu’à améliorer l’intégrité structurelle. Le logiciel intuitif permet d’analyser les données vibratoires en temps réel, pour des essais en soufflerie plus efficaces et plus précis.
04
Configurez votre SMART Full Body
Composez votre vibromètre laser à partir de l’équipement de série et des options.
Bande passante en fréquence
Choisir un niveauMises à niveau
Sélection multiplePlage de vitesse
Choisir un niveauMises à niveau
Sélection multipleGrandeurs mesurées
Sélection multiple05
Caractéristiques techniques
- Grandeurs de mesure
- Vitesse, déplacement, accélération
- Plage de fréquences
- DC à 50 MHz sélection individuelle grâce à un filtre passe-bande librement configurable pour la vitesse, le déplacement et l’accélération
- Vitesse maximale
- 50 m/s
- Plages de mesure
- Les limites de la plage de mesure peuvent être réglées librement entre 1 mm/s et 50 m/s pour la vitesse - 10 nm et 100 m pour le déplacement - 10 m/s² et 100 millions de m/s² pour l'accélération
- Traitement du signal
- Numérique (basé sur FPGA)
- Filtre
- Les filtres passe-bas et passe-haut sont définis par la plage de fréquences sélectionnée Filtre de tracking : désactivé / lent / rapide
- Interface utilisateur
- Écran tactile Full HD+ de 7" avec une luminosité de crête de 1000 nits
- Dimensions
- Longueur × largeur × hauteur (sans poignée) : 365 × 194 × 196 mm
- Poids
- ~ 7,8 kg
- Alimentation électrique
- 100 - 240 V AC (50-60 Hz) ou 12 V DC
- Portabilité
- Conception tout-en-un pratique pour un transport fluide et une installation facile
- Intervalle de calibration
- Tous les 24 mois (recommandé)
- Angle de balayage
- 50° x 40°, résolution inférieure à 0,001°, stabilité supérieure à 0,001°/h
- Points de balayage max./s
- 30
- Densité de points de scan
- Jusqu’à 512 x 512 points de balayage
- Caméra
- - 4 K 2160p, zoom hybride 40 x (équivalent 1080p), zoom optique 20 x - Angle de champ horizontal : 63,7° (grand angle) à 3,2°, installation sans pilote
- Taille de l'échantillon
- Min. < 1 mm², max. > 10 m²
- Unité de géométrie
- Mesure de la distance des objets et de leur géométrie
- Distance de travail
- - Distance de travail variable de 250 mm à 100 m - Avec unité coaxiale : 111 mm à 1 m - Avec unité de gros plan : moins de 6,5 mm à 54 mm
- Longueur d'onde du laser
- Laser de mesure : 1550 nm, laser de visée : 510-530 nm
- Classe de protection laser
- Laser de mesure
- Puissance de sortie : <10 mW, classe 1
- Laser de visée
- Puissance de sortie : <1 mW, classe 2
- Objectif
- Caméra longue portée, distance focale de 100 mm
- Optique
- Mise au point automatique et manuelle
- Température de fonctionnement
- 0 °C à 40 °C
- Température de stockage
- -10 °C à 65 °C
- Humidité relative
- 80 % max., sans condensation
- Télécommande
- - Connexion et pilotage simultanés de plusieurs vibromètres pour des mesures vibratoires de référence, multipoints et 3D
- Configuration de mesure
- - Calibrage automatique ou manuel du déplacement du laser sur l'image de la caméra - Sélection des zones de mesure à partir des modèles 3D chargés et génération automatique des points de maillage
- Acquisition de données
- - Accès pratique à toutes les données dans un seul logiciel - des vibromètres jusqu'aux multiples capteurs de référence - Générateur de signaux arbitraires multicanal pour créer des signaux prédéfinis (sinus, balayage sinusoïdal, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés - Analyse et amélioration du signal en temps réel basées sur le suivi de speckle et un moyennage intelligent
- Évaluation des mesures
- - Calcul de différentes fonctions fréquentielles : FRF, FFT, autospectre, interspectre, cohérence - Animation 3D des déformées modales à des fréquences définies par l'utilisateur, à partir des données FRF et FFT - Options d'affichage entièrement personnalisables : cartes de couleurs, angles de vue, surfaces texturées, etc.
- Importation/exportation de données
- - Export multithread des données ODS, des données temporelles, des données de géométrie, de toutes les fonctions fréquentielles et des données des voies de référence vers le Universal File Format (.uff), le Hierarchical Data Format (.hdf5) et le format de fichier MATLAB® (.mat) - Export d'animations des données temporelles (propagation d'ondes) et des déformées modales sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K)
- Options logicielles
- Analyse temporelle et animation pour visualiser la propagation des vibrations (standard) Analyse modale permettant d’étudier les propriétés dynamiques de l’objet testé (option) Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses (standard) Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles (option)
- Options de fréquence
- Frequency 250 kHz — Mesure de fréquences jusqu’à 250 kHz, couvrant toute la plage acoustique et au-delà (standard) Frequency 5 MHz — Mesure de fréquences jusqu’à 5 MHz (option) Frequency 15 MHz — Mesure de fréquences jusqu’à 15 MHz (option) Frequency 25 MHz — Mesure de fréquences jusqu’à 25 MHz (option) Frequency 35 MHz — Mesure de fréquences jusqu’à 35 MHz (option) Frequency 50 MHz — Mesure de fréquences jusqu’à 50 MHz, aux limites des possibilités technologiques (option) Extension de fréquence M — Augmentation de 500 kHz de la limite de fréquence de n’importe quelle option (option) Extension de fréquence L — Augmentation de 1 MHz de la limite de fréquence de n’importe quelle option (option) Extension de fréquence XL — Augmentation de 5 MHz de la limite de fréquence d’une option (option)
- Options de vitesse
- Base — Réglage continu de la plage de mesure de vitesse entre 10 mm/s et 15 m/s (standard) High Speed — Mesure de vitesses jusqu’à 25 m/s (option) Master — Mesure de vitesses jusqu’à 50 m/s (option) Ultra — Mesurez des vitesses jusqu’à 50 m/s et accédez à la mise à niveau haute résolution offrant la plus petite plage de mesure de vitesse, soit 1 mm/s (option) Mise à niveau haute résolution — Plus petite plage de mesure de vitesse : 1 mm/s (option) Mise à niveau de vitesse M — Augmentez de 2,5 m/s la vitesse maximale de chaque option de vitesse (option)
- Options de grandeurs mesurées
- Vitesse — Mesure des vitesses vibratoires (standard) Déplacement — Mesure des déplacements vibratoires avec des plages réglables en continu de 10 nm à 100 m (option) Accélération — Mesure des accélérations vibratoires avec des plages réglables en continu de 10 m/s² à 100 millions de m/s² (option)
06
Entrées et sorties
Sorties de signaux analogiques (BNC)
Entrées de signaux LEMO (12 canaux)
Entrées de signaux HF BNC (jusqu’à 50 MHz)
Bouton de mise en marche
Port de communication optique
Port Ethernet : communication avec l’appareil/données
Port USB (type A)
Entrée d’alimentation
Port USB (type C)
Port Ethernet : communication avec l’appareil/données
Connecteur d’antenne GNSS
Connecteurs SMB 10 MHz
Connecteurs SMB multifonctions
Sortie courant
Connecteur à fibre optique (LC-Duplex)
07
Trépied avec tête fluide
OptionAlignez précisément votre vibromètre avec des trépieds de haute qualité de Manfrotto
Valise de transport pour vibromètre à balayage
StandardValise de transport pour vibromètre à balayage Valise Peli robuste et étanche pour le stockage et le transport sécurisés du vibromètre Dimensions extérieures (L x l x H) : 62,5 x 49 x 35 cm
Sac de transport
OptionSac de transport compact et léger pour les mesures en extérieur
Ensemble de miroirs
OptionEnsemble de miroirs (O) Permet des mesures de vibrations sans contact même dans des endroits difficiles d'accès. L'ensemble de miroirs comprend 4 miroirs de surface avant.
Éclairage annulaire
OptionPour l'éclairage des petits objets testés. Nécessite l'unité de prise de vue rapprochée.
Unité coaxiale
OptionAligne les axes optiques du laser de mesure et de la caméra
Unité de gros plan
OptionPour les mesures d'objets de petite taille avec des distances de l'ordre du millimètre
Fenêtre de protection
StandardProtège l'unité de balayage contre la poussière, le vent et l'excitation acoustique à des niveaux de pression sonore élevés
Carte détectrice IR
StandardCarte détectrice IR (S) Convertit la lumière infrarouge invisible en un point lumineux visible
08
Logiciel SMART Lab
Logiciel de mesure pour toute la série SMART : acquisition synchronisée, analyse dans les domaines temporel et fréquentiel, et mesures sur le modèle 3D.
Logiciel SMART Lab : Un logiciel pour tous les appareils
Utilisez le logiciel SMART Lab avec tous les appareils de la série SMART pour exploiter pleinement leur potentiel. Les données synchronisées de différents appareils sont traitées simultanément, offrant une flexibilité inégalée pour vos configurations de mesure.
Mesures avec support de modèles 3D
Mesurez facilement des structures complexes grâce à un étalonnage intelligent et une génération simplifiée des points de mesure. Le processus d'étalonnage entièrement automatisé permet de gagner du temps et de réduire les coûts. Des visualisations vibratoires convaincantes de structures complexes sont créées grâce à l'animation fluide des données de mesure sur les modèles 3D.
Acquisition et analyse avancées
Les données temporelles et fréquentielles peuvent être analysées en temps réel, même pendant que la mesure est en cours. Ainsi, vous pouvez vérifier les réglages dès le début du processus de mesure et obtenir des résultats plus rapides et plus fiables.
Une alliance unique entre précision et mesure sans contact :
La série SMART redéfinit l’analyse vibratoire
Aucun autre système ne réunit la mesure sans contact, les capacités multidimensionnelles et la précision comme le fait la série SMART. Les systèmes de mesure conventionnels reposent souvent sur un contact physique susceptible de perturber l’objet testé ou de fausser les données. À l’inverse, la série SMART utilise une technologie de vibrométrie laser Doppler entièrement non intrusive, qui permet d’effectuer des mesures précises sans altérer les conditions aérodynamiques ni l’intégrité structurelle de l’objet testé.
Mesure vibratoire pour la recherche, le développement et l’industrie – Optomet propose la solution adaptée à vos exigences.
