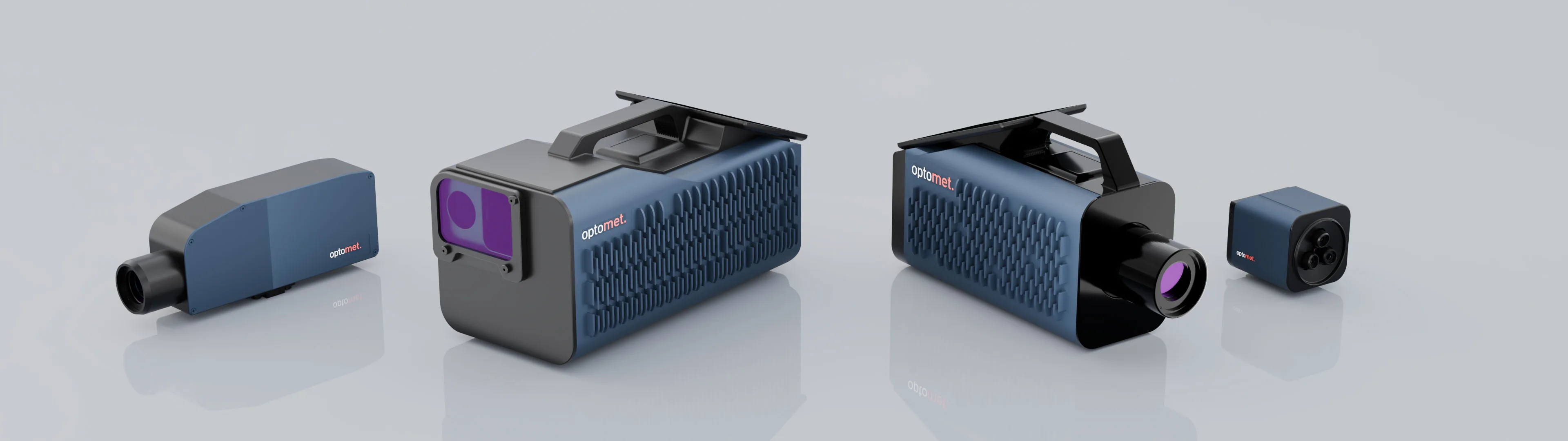

Vibromètre laser Doppler.
- Mesure sans contact :
Aucune masse supplémentaire ni influence sur l’objet – idéal pour les microstructures sensibles et les composants à grande vitesse. - Haute résolution et large plage de fréquences :
Résolution en déplacement jusqu’à 50 fm avec une bande passante de DC à 50 MHz. - Large éventail d’applications :
Convient aux objets testés de < 1 mm² à > 10 m² – des microstructures aux composants industriels de grande taille. - Visualisation directe et intégration système :
Analyse des données avec logiciel SMART Lab et connectivité via Ethernet (1-10 Gbit/s), USB et interfaces optiques.
Pour la mesure sans contact des vibrations (vitesse, déplacement, accélération) dans l’industrie, la recherche et le développement.
Quand les capteurs de contact classiques atteignent leurs limites
Les capteurs de vibrations classiques tels que les accéléromètres doivent être fixés directement sur l’objet à mesurer – par collage, vissage ou à l’aide d’aimants. Ce couplage mécanique modifie les propriétés vibratoires de l’objet testé, en particulier dans le cas de structures légères, sensibles ou de petite taille.
L’installation et le câblage influencent la qualité des mesures
L’installation est également fastidieuse : le câblage, les couches de colle ou les erreurs de positionnement peuvent en outre fausser les résultats de mesure.
Inconvénients typiques des capteurs conventionnels :
- Influence de la masse : La masse ajoutée modifie les fréquences propres.
- Installation complexe : Collage, ajustement, séchage et pose des câbles.
- Difficultés de mise à l’échelle : Un plus grand nombre de points de mesure implique une installation nettement plus complexe.
- Champ d’application limité : Mesures pratiquement impossibles sur des objets chauds, en mouvement ou difficiles d’accès.
- Résolution limitée : Souvent limitée à l’échelle micrométrique et à une bande de fréquences plus étroite.
Les capteurs de contact modifient le comportement vibratoire, en particulier sur les composants légers ou sensibles.
Vibromètres laser : des mesures précises sans aucune influence sur l’objet
Les vibromètres laser Doppler (LDV) effectuent des mesures sans contact – ce qui signifie : aucune masse ajoutée, aucun câblage et aucune altération du comportement vibratoire.
Le laser mesure la vitesse vibratoire de la surface grâce à l’effet Doppler et fournit des résultats précis et reproductibles, même sur des composants sensibles, chauds ou en mouvement.
Avantages de la mesure sans contact :
- Aucun contact physique – aucune influence sur l’objet testé.
- Haute résolution : Détection de déplacements jusqu’à 50 femtomètres (≈ 1/2 000 du diamètre d’un atome).
- Haute résolution spatiale (Spatial Resolution) : Détecte avec précision les vibrations locales, même sur de petites structures.
- Large plage de fréquences : DC … 50 MHz (série SMART) ou jusqu’à 25 MHz (série CLASSIC).
- Résultats rapides et reproductibles avec un minimum d’efforts de configuration.
- Acquisition et visualisation des données intégrées avec SMART Lab.
La vibrométrie laser Doppler fournit des données de mesure précises, sans contact et sans incidence sur l’objet mesuré.
Comparaison entre la mesure des vibrations avec et sans contact
 |  | |
|---|---|---|
| Incidence sur l’objet | La masse ajoutée modifie les fréquences propres et l’amortissement | Aucune incidence sur l’objet mesuré |
| Installation et manipulation | Collage, vissage ou câblage nécessaire | Installation rapide et sans contact, sans montage de capteurs. Des accéléromètres (capteurs de référence) peuvent également être raccordés |
| Plages de mesure | Typiquement jusqu’à quelques kHz ; modèles spéciaux jusqu’à plusieurs dizaines de kHz | DC … 50 MHz (série SMART), jusqu’à 25 MHz (série CLASSIC) |
| Résolution en déplacement | Pas de mesure directe du déplacement ; la double intégration rend le résultat dépendant de la fréquence, de la dérive et du bruit. | Jusqu’à 50 fm – environ 1/2 000 du diamètre d’un atome |
| Traitement du signal | Matériel externe d’acquisition de données ou d’analyse nécessaire | Acquisition des données, traitement du signal et visualisation intégrés (SMART Lab). |
La série Optomet SMART
La mesure des vibrations à un niveau inédit
La série SMART d’Optomet réunit une technologie de vibrométrie laser Doppler de pointe et une solution complète de mesure NVH au sein d’un système compact.
La gamme de produits comprend SMART Single+, SMART Scan+, SMART 3D-Scan, SMART Multi-Fiber, SMART 3D-Fiber, SMART Full-Body ainsi que le système SMART DAQ – et intègre tous les composants essentiels à la mesure des vibrations, à l’analyse des données et à leur visualisation sur une seule plateforme.
Modulaire, précis, intuitif
Le concept modulaire permet de créer des configurations sur mesure – des mesures en un point aux analyses 3D complexes. Fonctions intelligentes simplifient le processus de mesure, réduisent les sources d’erreur et garantissent une précision maximale.
Découvrez ici la série SMART et ses nombreuses possibilités d’application.
La série Optomet CLASSIC
Une mesure fiable des vibrations grâce à une technologie éprouvée
Les vibromètres laser Optomet de la série CLASSIC est synonyme de mesure précise et sans contact des vibrations grâce à une technologie éprouvée. Elle associe une conception robuste, une dynamique de mesure élevée et une large plage de fréquences – une solution idéale pour la recherche, le développement et les applications industrielles.
La série CLASSIC intègre elle aussi une technologie laser SWIR de pointe, garantissant des mesures fiables même sur des surfaces sombres, rugueuses ou en mouvement. En mettant l’accent sur les systèmes monopoints et à fibre optique, la série CLASSIC offre une précision maximale sans recourir à des unités de balayage mobiles. Son utilisation intuitive et son traitement numérique du signal permettent d’effectuer efficacement les tâches de mesure les plus complexes.
Déclinée en différents modèles – des systèmes monopoints compacts aux systèmes à fibre optique –, la série CLASSIC offre une solution adaptée à chaque environnement de mesure.
Le vibromètre adapté à chaque besoin de mesure
Différents types de vibromètres sont utilisés selon les besoins, des mesures ponctuelles aux mesures tridimensionnelles des vibrations.
Sources laser adaptées à différentes applications
Outre la géométrie du système de mesure, le choix de la source laser joue également un rôle déterminant. Selon l’application, Optomet utilise un laser HeNe dans le domaine visible ou un laser SWIR dans le domaine infrarouge.
Mesure vibratoire pour la recherche, le développement et l’industrie – Optomet propose la solution adaptée à vos exigences.
