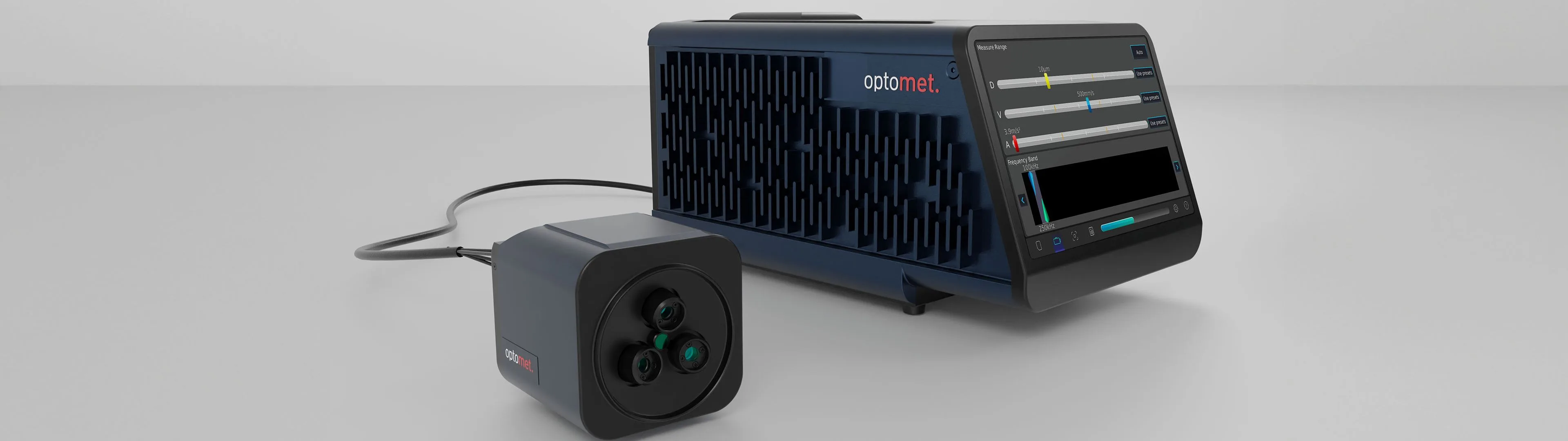

SMART 3D-Fiber.
Mesure tridimensionnelle sans contact en un point avec un Fiber Head compact pour les zones difficiles d’accès.
De nouvelles dimensions dans l’analyse vibratoire
Combinez les avantages de notre système Fiber flexible avec des données vibratoires 3D de haute précision.
Le 3D-Fiber Head de la série SMART permet d’effectuer des mesures vibratoires tridimensionnelles précises et sans contact avec un seul appareil intégrant plusieurs fonctionnalités. Un SMART Multi-Fiber peut traiter simultanément jusqu’à quatre canaux de mesure distincts, offrant ainsi une grande flexibilité et des fonctions avancées d’acquisition de données. Sa conception compacte et sa compatibilité avec les autres appareils de la série SMART en font la solution idéale pour les projets complexes de recherche et de développement de produits.
01
3D Fiber Head : mesures vibratoires tridimensionnelles
L’Optomet 3D-Fiber Head détecte les vibrations dans les trois directions de l’espace. Trois faisceaux laser mesurent le mouvement de l’objet sous différents angles, tandis que le SMART Multi-Fiber convertit automatiquement les signaux selon les axes cartésiens X, Y et Z. Le système permet ainsi d’analyser avec précision les mouvements tridimensionnels et convient parfaitement à des applications telles que l’analyse des déformations et la caractérisation des vibrations 3D.
02
Système Fiber modulaire
Le SMART Multi-Fiber offre une flexibilité et une évolutivité maximales pour répondre aux exigences de mesure les plus diverses. Grâce à sa conception modulaire, le système peut être adapté à chaque application et permet de réaliser des mesures vibratoires précises et polyvalentes.
03
Mesures synchronisées
Découvrez la précision de mesures parfaitement synchronisées. Notre système garantit une synchronisation temporelle exacte des données recueillies en plusieurs points et permet une analyse cohérente et détaillée des phénomènes vibratoires.
04
Configurez votre SMART 3D-Fiber
Composez votre vibromètre laser à partir de l’équipement de série et des options.
Bande passante en fréquence
Choisir un niveauMises à niveau
Sélection multiplePlage de vitesse
Choisir un niveauMises à niveau
Sélection multipleGrandeurs mesurées
Sélection multiple05

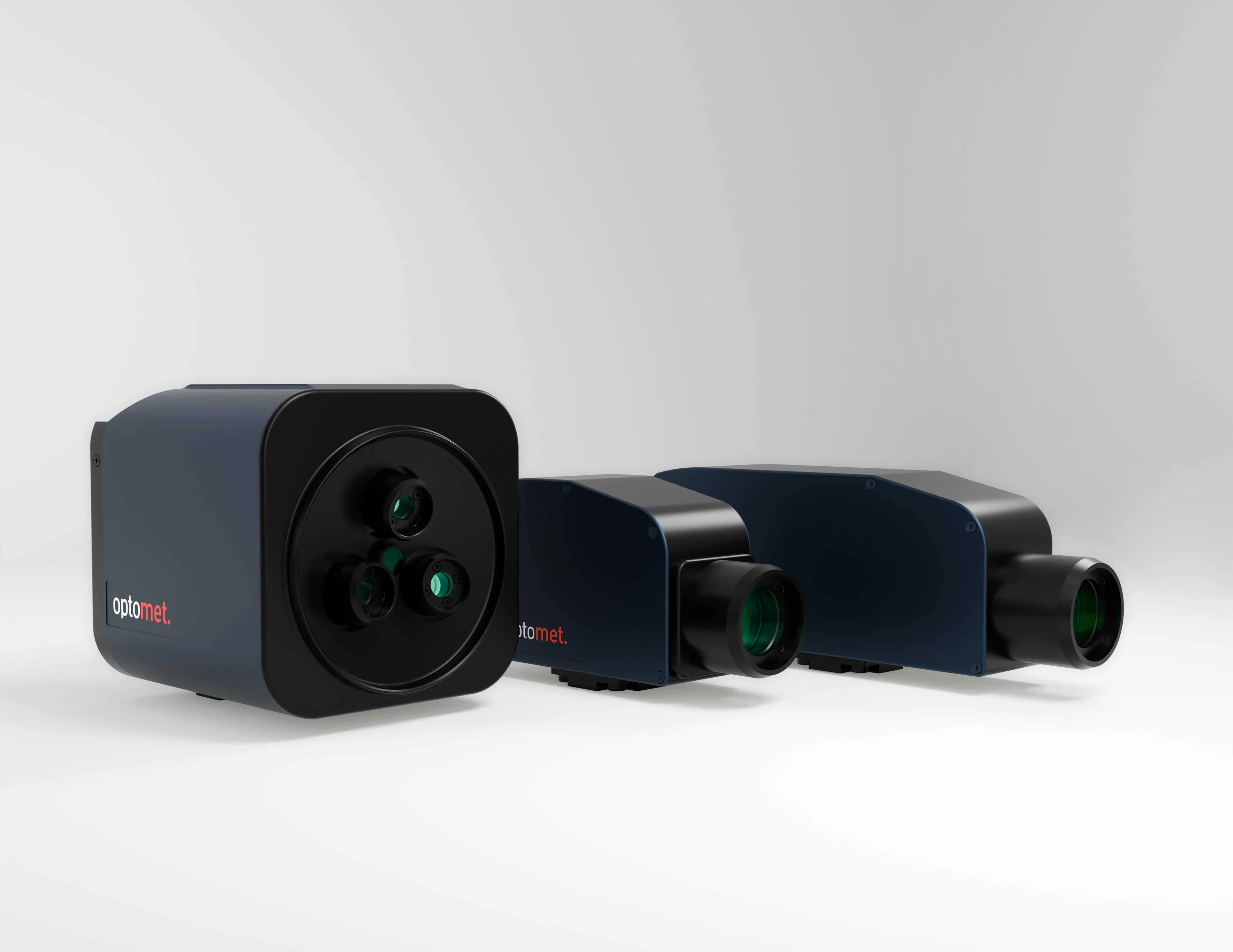

Variantes et composants
Fiber Head autofocus moyenne portée
- Dimensions (L x l x H)
- 159 mm x 43 mm x 68 mm (sans objectif)
- Distance de travail
- 135 mm à 10 m
Tête fibrée autofocus longue portée
- Dimensions (L x l x H)
- 159 mm x 43 mm x 68 mm (sans objectif)
- Distance de travail
- 450 mm à 100 m
Tête fibrée compacte
- Dimensions (L x l x H)
- 94 mm x 43 mm x 68 mm (sans objectif)
- Distance de travail
- 25 à 189 mm
Tête fibrée 3D compacte
- Dimensions (L x l x H)
- 107 mm x 100 mm x 102 mm (sans objectif)
- Distance de travail
- 83 mm
06
Caractéristiques techniques
- Grandeurs de mesure
- Vitesse, déplacement, accélération
- Plage de fréquences
- DC à 50 MHz sélection individuelle grâce à un filtre passe-bande librement configurable pour les signaux de vitesse, de déplacement et d’accélération
- Vitesse maximale
- 50 m/s
- Plages de mesure
- Les limites de plage de mesure sont librement réglables entre 1 mm/s et 50 m/s pour la vitesse - 10 nm et 100 m pour le déplacement - 10 m/s² et 100 millions de m/s² pour l’accélération
- Traitement du signal
- Numérique (basé sur FPGA)
- Filtre
- Les filtres passe-bas et passe-haut sont définis par la plage de fréquences sélectionnée Filtre de suivi : désactivé / lent / rapide
- Interface utilisateur
- Écran tactile Full HD+ 7" avec une luminosité maximale de 1000 nits
- Dimensions
- Longueur × largeur × hauteur (sans Fiber Head) : 308 × 192 × 152 mm
- Poids
- ~ 3,3 kg à 4,2 kg + Fiber Head
- Alimentation électrique
- 100 - 240 V AC (50-60 Hz) ou 12 V DC
- Portabilité
- Conception tout-en-un pratique pour un transport fluide et une installation facile
- Intervalle de calibration
- Tous les 24 mois (recommandé)
- Distance de travail
- - Distance de travail variable de 25 mm à 100 m - Choix parmi différents Fiber Heads
- Longueur d'onde du laser
- - Laser de mesure : 1550 nm, laser de visée : 510-530 nm
- Classe de protection laser
- Laser de mesure
- Puissance de sortie : <10 mW, classe 1
- Laser de visée
- Puissance de sortie : <1 mW, classe 2
- Optique
- Mise au point automatique et manuelle
- Câble à fibre optique
- 2 m en standard, disponible en option avec des câbles à fibre optique d’une longueur maximale de 50 m
- Température de fonctionnement
- 0 °C à 40 °C
- Température de stockage
- -10 °C à 65 °C
- Humidité relative
- 80 % max., sans condensation
- Télécommande
- - Connexion et commande simultanées de plusieurs vibromètres pour des mesures vibratoires de référence, multipoints et 3D
- Acquisition de données
- - Acquisition avec cohérence de phase des signaux vibrométriques et des canaux de référence - Accès aisé à toutes les données depuis un logiciel unique, des vibromètres aux différents capteurs de référence - Visualisation en temps réel des données temporelles mesurées - Générateur de signaux arbitraires multicanal pour produire des signaux prédéfinis (sinusoïde, balayage sinusoïdal, signal carré, bruit aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés
- Évaluation des mesures
- - Transformation de Fourier rapide en temps réel pour une analyse réactive des données - Représentation dans le domaine fréquentiel avec jusqu’à 536 millions de lignes FFT - Calcul de la fonction de réponse en fréquence (FRF) avec respect de la phase - Spectrogramme en direct des FFT de mesure en cours
- Importation/exportation de données
- - Exportation des données temporelles et fréquentielles dans des fichiers .csv, .h5 ou .mat - Exportation des données temporelles sous forme de fichier audio .wav - Enregistrement et chargement de projets au format de fichier natif
- Options de fréquence
- Frequency 250 kHz — Mesure de fréquences jusqu’à 250 kHz, couvrant l’ensemble du domaine acoustique et au-delà (standard) Frequency 5 MHz — Mesure de fréquences jusqu’à 5 MHz (option) Frequency 15 MHz — Mesure de fréquences jusqu’à 15 MHz (option) Frequency 25 MHz — Mesure de fréquences jusqu’à 25 MHz (option) Frequency 35 MHz — Mesure de fréquences jusqu’à 35 MHz (option) Frequency 50 MHz — Mesure de fréquences jusqu’à 50 MHz, aux limites de la technologie actuelle (option) Mise à niveau de fréquence M — Augmentation de 500 kHz de la limite de fréquence de n’importe quelle option (option) Mise à niveau de fréquence L — Augmentation de 1 MHz de la limite de fréquence de n’importe quelle option (option) Mise à niveau de fréquence XL — Augmentation de 5 MHz de la limite de fréquence d’une option (option)
- Options de vitesse
- Base — Réglage continu de la plage de mesure de vitesse entre 10 mm/s et 15 m/s (standard) High Speed — Mesure de vitesses jusqu’à 25 m/s (option) Master — Mesure de vitesses jusqu’à 50 m/s (option) Ultra — Mesure de vitesses jusqu’à 50 m/s et accès à la mise à niveau High Resolution, avec une plage de mesure de vitesse minimale de 1 mm/s (option) Mise à niveau haute résolution — Plage de mesure de vitesse minimale de 1 mm/s (option) Mise à niveau de vitesse M — Augmentation de 2,5 m/s de la vitesse maximale de n’importe quelle option de vitesse (option)
- Options de grandeurs mesurées
- Vitesse — Mesure des vitesses vibratoires (standard) Déplacement — Mesure des déplacements vibratoires avec des plages réglables en continu de 10 nm à 100 m (option) Accélération — Mesure des accélérations vibratoires avec des plages réglables en continu de 10 m/s² à 100 millions de m/s² (option)
07

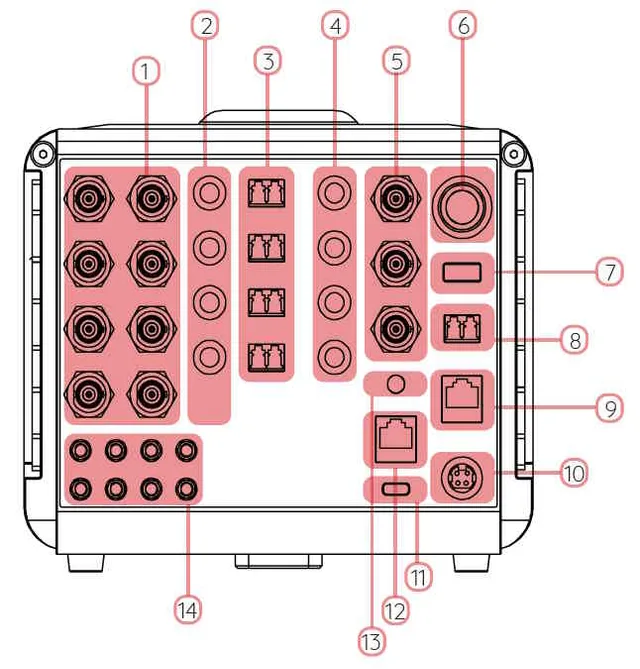

Entrées et sorties
Sorties de signal analogiques (BNC)
Sortie d’alimentation pour Fiber Head
Connecteur pour fibre optique (LC-Duplex)
Entrées de signal LEMO (12 canaux)
Entrées de signal HF BNC (jusqu’à 50 MHz)
Bouton de mise sous tension
Port USB (type A)
Port de communication optique
Port Ethernet : communication avec l’appareil/données
Entrée d’alimentation
Port USB (type C)
Port Ethernet : communication avec l’appareil/données
Connecteur d’antenne GNSS
Connecteurs SMB multifonctions
08
Trépied avec tête fluide
OptionAlignez précisément votre vibromètre avec des trépieds de haute qualité de Manfrotto
Sac de transport
OptionSac de transport compact et léger pour les mesures en extérieur
Valise de transport
Standardpour vibromètre à point unique Valise Peli robuste et étanche pour le stockage et le transport sécurisés du vibromètre. Dimensions extérieures (L x l x H) : 61,9 x 49,2 x 22,3 cm
Carte détectrice IR
StandardConversion de la lumière infrarouge invisible en un point lumineux visible
09

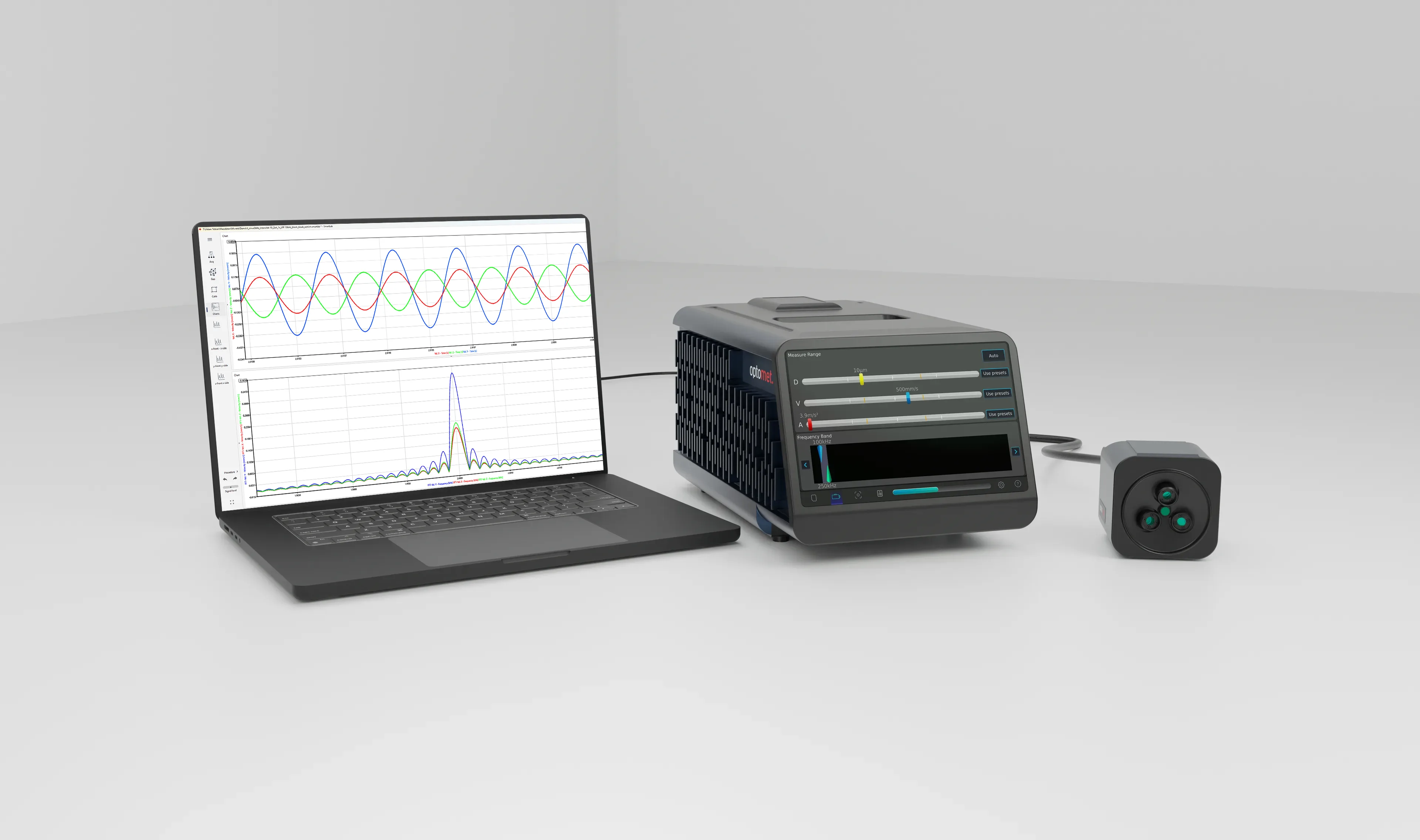

Logiciel SMART Lab
Logiciel de mesure pour toute la série SMART : acquisition synchronisée, analyse dans les domaines temporel et fréquentiel, et mesures sur le modèle 3D.
Logiciel SMART Lab : Un logiciel pour tous les appareils
Utilisez le logiciel SMART Lab avec tous les appareils de la série SMART pour exploiter pleinement leur potentiel. Les données synchronisées de différents appareils sont traitées simultanément, offrant une flexibilité inégalée pour vos configurations de mesure.
Mesures avec support de modèles 3D
Mesurez facilement des structures complexes grâce à un étalonnage intelligent et une génération simplifiée des points de mesure. Le processus d'étalonnage entièrement automatisé permet de gagner du temps et de réduire les coûts. Des visualisations vibratoires convaincantes de structures complexes sont créées grâce à l'animation fluide des données de mesure sur les modèles 3D.
Acquisition et analyse avancées
Les données temporelles et fréquentielles peuvent être analysées en temps réel, même pendant que la mesure est en cours. Ainsi, vous pouvez vérifier les réglages dès le début du processus de mesure et obtenir des résultats plus rapides et plus fiables.
SMART 3D-Fiber : une précision maximale pour la mesure des vibrations

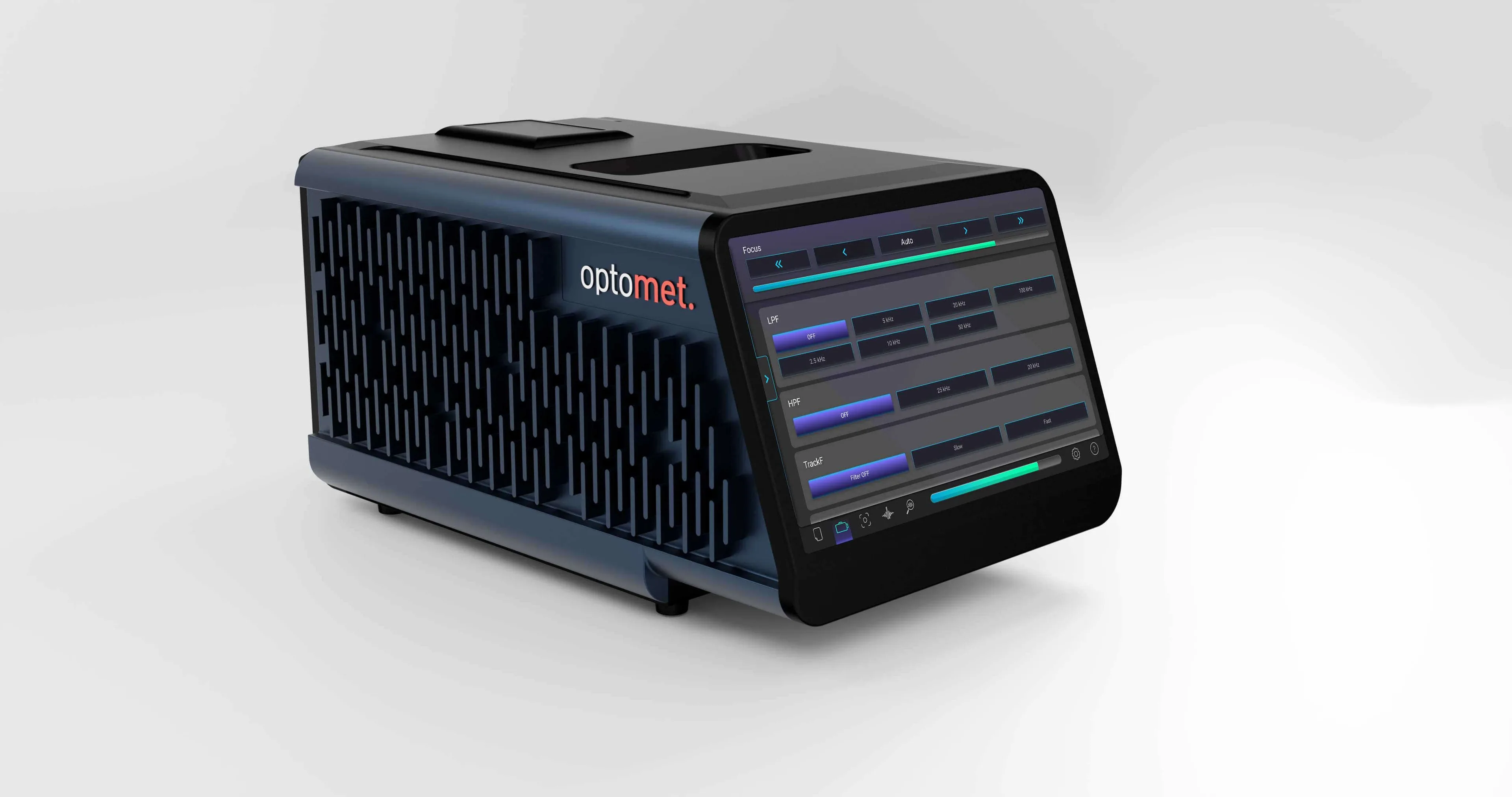

Le SMART 3D-Fiber illustre parfaitement la polyvalence de la nouvelle série SMART : reposant sur le même matériel que le SMART Multi-Fiber, il permet de mesurer sans contact les vibrations dans les trois directions de l’espace. Cette prouesse repose sur la combinaison des données de trois interféromètres au sein d’un appareil compact d’une précision maximale, révolutionnant ainsi l’analyse des vibrations par vibrométrie laser Doppler.
En remplaçant simplement le 3D-Fiber Head par un maximum de quatre têtes déportées du boîtier, le SMART Multi-Fiber peut acquérir simultanément les données vibratoires sur quatre canaux. Cette flexibilité permet aux ingénieurs, aux chercheurs comme aux étudiants d’explorer comme jamais auparavant le comportement vibratoire dans le plan et hors du plan.
Grâce à sa combinaison unique de fonctionnalités, le SMART 3D-Fiber réunit un laboratoire complet dans un seul appareil, associant des mesures vibratoires 3D de haute précision, une acquisition de données multicanal et un générateur de signaux arbitraires. Sa synchronisation fluide avec les autres appareils de la série SMART fait du SMART 3D-Fiber le choix idéal pour la recherche et le développement de produits complexes.
