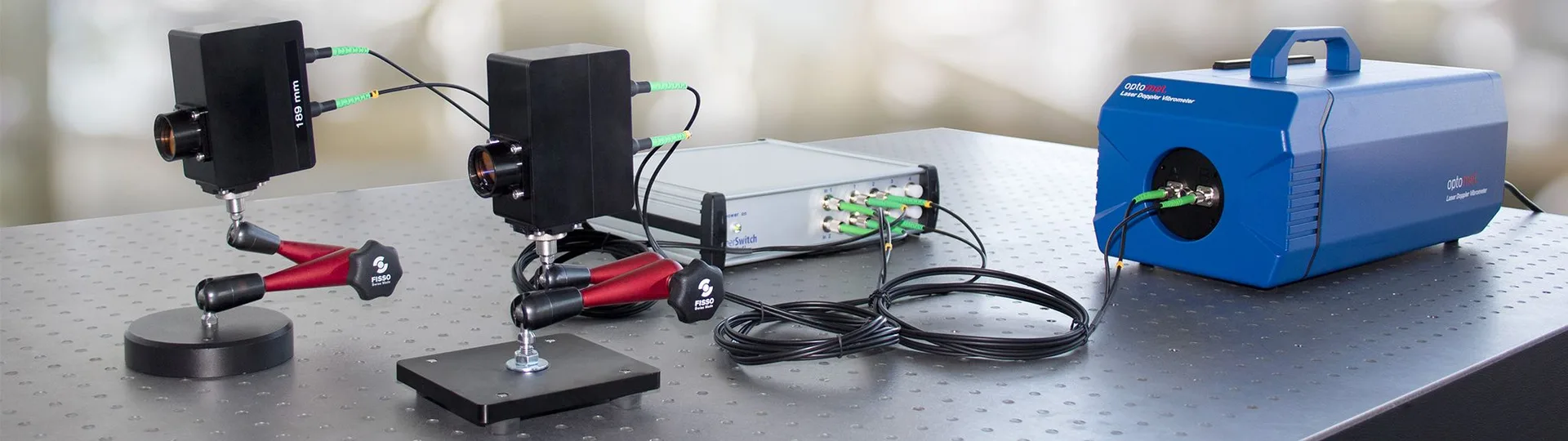

CLASSIC Multiplexeur à fibres.
Vibromètre à fibre optique qui commute entre plusieurs têtes de mesure, éliminant ainsi le besoin de repositionnement constant.
Économisez du temps et des coûts avec notre système flexible qui élimine le besoin de repositionnement constant.
Le multiplexage par fibre est une extension innovante spécialement conçue pour la série Fiber, offrant une fonctionnalité étendue grâce à l'intégration d'un commutateur de fibre supplémentaire.
01
Mesurer sans repositionnement

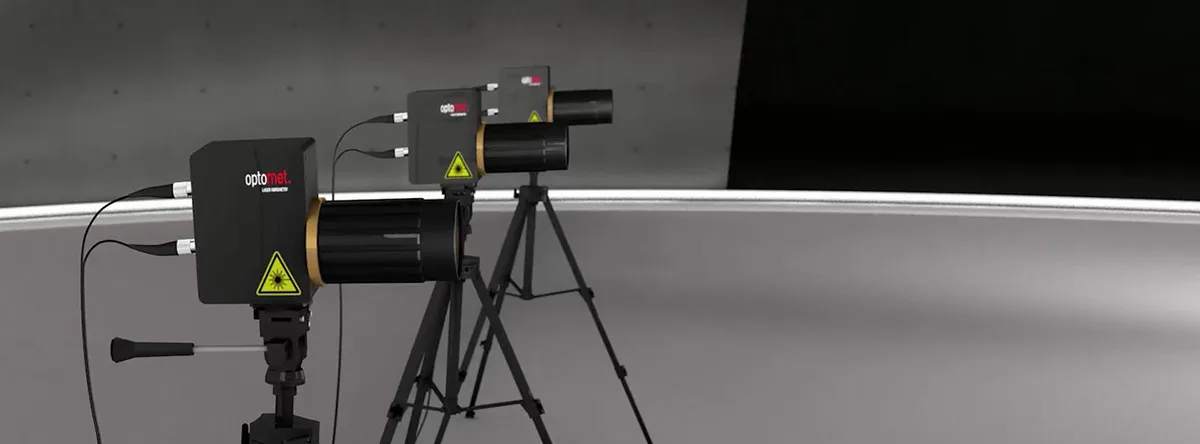

Mesurer sans repositionnement Grâce au Fiber-Multiplex, les utilisateurs peuvent raccorder et utiliser sans effort plusieurs Fiber Heads sur leur système de vibrométrie. Cette flexibilité permet de mesurer depuis différents endroits ou sous différents angles sans repositionnement, ce qui réduit considérablement le temps et le travail nécessaires à la mesure. Que vous deviez acquérir des données en différents points d'une surface complexe ou réaliser des mesures sur plusieurs objets de test, le Fiber-Multiplex vous apporte des informations complètes, de manière efficace et précise.
02
Installation facile
Grâce à son design convivial et à son utilisation simple, l'intégration du multiplexage par fibre dans votre système Optomet Fiber est un jeu d'enfant. Connectez simplement les têtes de fibre au commutateur de fibre et profitez des capacités étendues qu'il offre à votre système de vibromètre.
03
Caractéristiques techniques
- Grandeurs de mesure
- Vitesse, Déplacement, Accélération
- Plage de fréquences
- DC jusqu'à 25 MHz
- Vitesse maximale
- 30 m/s
- Traitement du signal
- Numérique (Optomet UltraDSP)
- Dimensions
- Longueur x Largeur x Hauteur (sans poignée et lentille) : 380 x 180 x 148 mm
- Poids
- 8 kg
- Alimentation électrique
- 110 - 240 V AC (50 - 60 Hz) ou 12 V DC
- Consommation électrique
- 27 watts
- Assemblage
- Filetage de trépied standard
- Longueur d'onde du laser
- Laser de mesure
- 1550 nm
- Laser de visée
- 510-530 nm
- Classe de protection laser
- Laser de mesure
- Puissance de sortie : <10 mW, Classe 1
- Laser de visée
- Puissance de sortie : <1 mW, Classe 2
- Source laser
- Laser SWIR
- Signal de sortie (numérique)
- Ethernet GBit (RJ45) / WiFi
- Signal de sortie (analogique)
- 3 sorties BNC standard
- Interface utilisateur (sortie)
- Écran couleur 3,5" + Bargraphe LED 20 segments
- Interface utilisateur (entrée)
- Écran tactile, boutons rotatifs avec bouton-poussoir, interrupteur à clé (alimentation)
- Température de fonctionnement
- 0 °C à 40 °C
04
Configurez votre CLASSIC Multiplexeur à fibres
Choisissez une optique et une série, éventuellement complétées par des grandeurs de mesure supplémentaires.
Série
Choisissez une option05
Tête de fibre à mise au point manuelle
- Dimensions (L x l x H) : 157 x 43,9 x 95 mm - Version courte portée : -Distance de travail : 15 mm ... 5 m -Taille min. du spot laser (typ.) : 27 um à 15 mm - Version moyenne portée : -Distance de travail : 270 mm ... 10 m -Taille min. du spot laser (typ.) : 67 um à 270 mm
Tête de fibre compacte
- Dimensions (L x l x H) : 89 x 43,9 x 95 mm - Distance de travail fixe au choix : 25, 37, 64, 89, 139 ou 189 mm - Taille du point focal (typ.) : - 25 um à 25 mm - 29 um à 37 mm - 43 um à 64 mm - 61 um à 89 mm - 90 um à 139 mm - 118 um à 189 mm
Mini-tête de fibre
Mini-tête de fibre avec caméra - Dimensions (D x L) : 11 x 52 mm - Distances de travail fixes : 4, 7 ou 14 mm disponibles - Jeu d'objectifs optionnel : Contient trois objectifs interchangeables manuellement pour les trois distances de travail

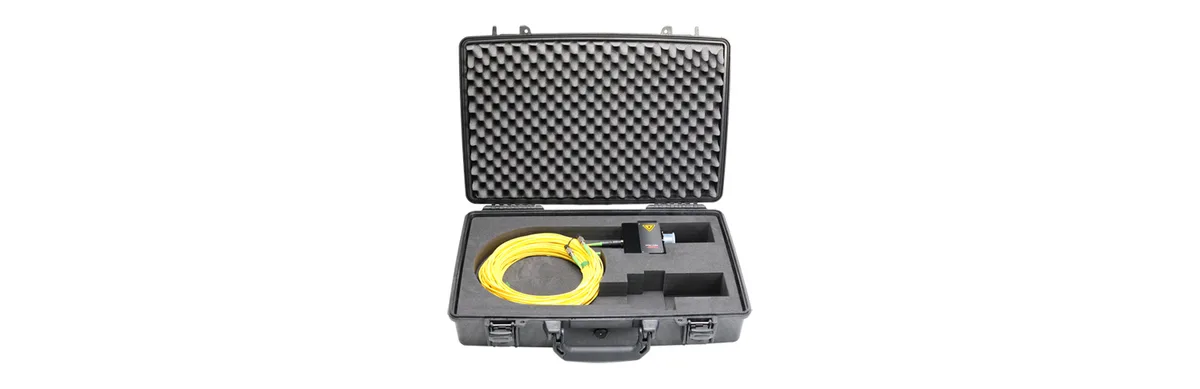

Valise de transport pour tête à fibre manuelle
Valise de transport pour Manual Focus Fiber Head Valise de transport robuste et étanche.

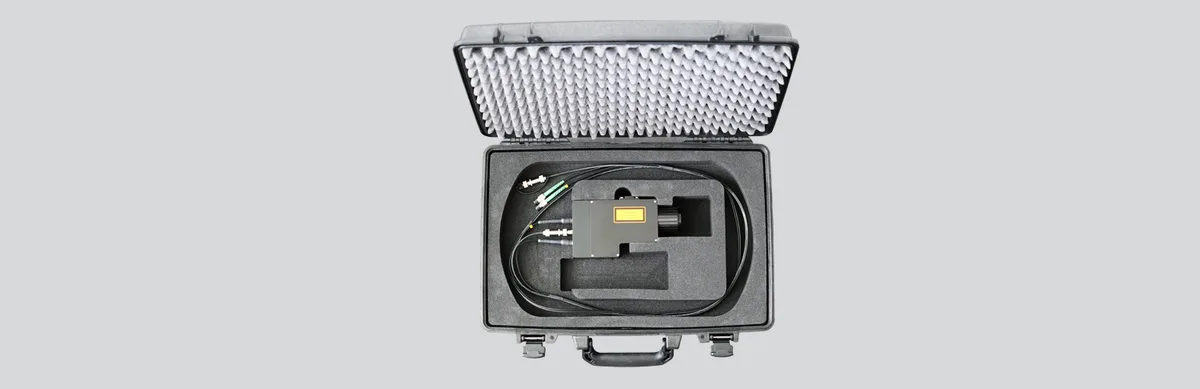

Valise de transport pour tête à fibre avec autofocus
Valise de transport robuste et étanche.
Sac de transport
OptionSac de transport compact et léger pour les mesures en extérieur
Valise de transport
Standardpour vibromètre à point unique Valise Peli robuste et étanche pour le stockage et le transport sécurisés du vibromètre. Dimensions extérieures (L x l x H) : 61,9 x 49,2 x 22,3 cm
Batterie mobile
Chargeur de batterie portable, batterie externe. Pour alimenter le vibromètre lors des mesures en extérieur.

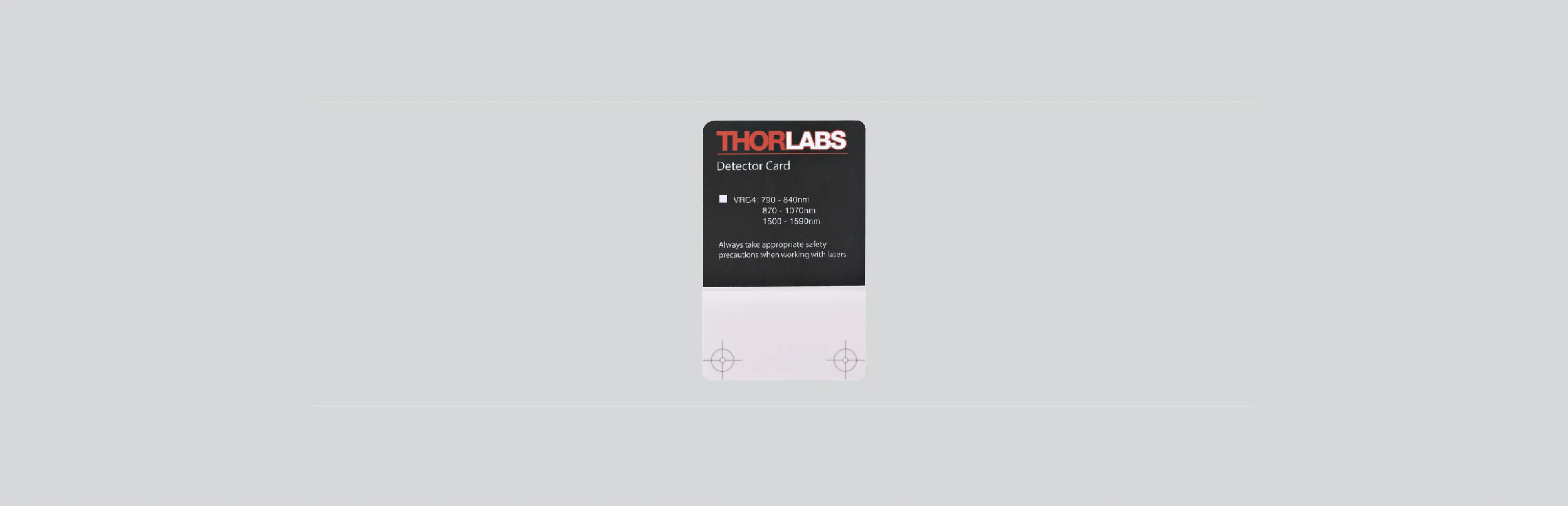

Carte détectrice
Carte détectrice IR Conversion de la lumière infrarouge invisible en un point lumineux visible.
Positionnement de la scène
Table de positionnement Alignez précisément votre tête de mesure à fibre.

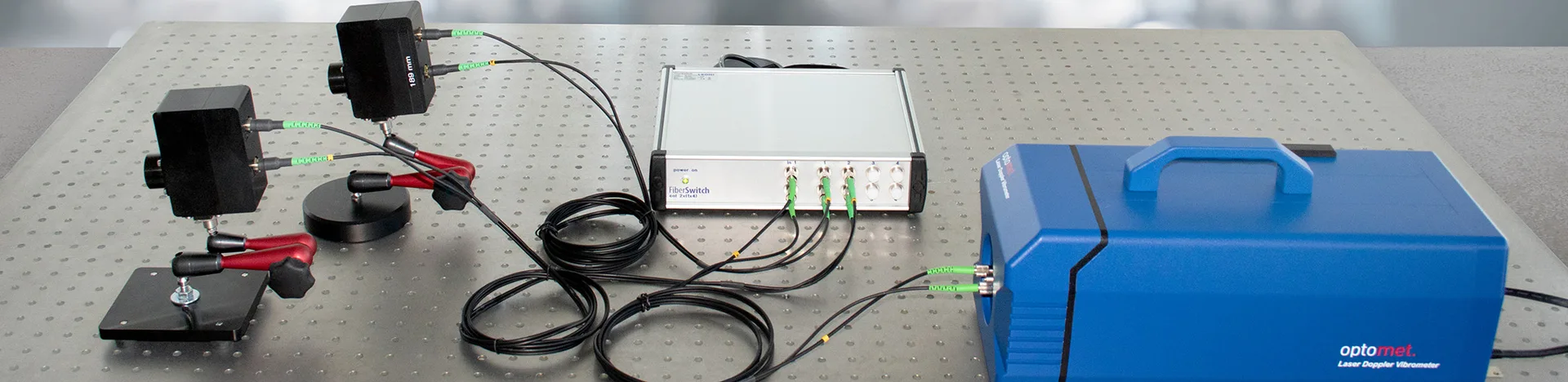

Points forts de notre système de multiplexage
- Tête de mesure compacte, flexible et robuste
- Niveau de signal excellent
- Longueur de câble flexible 2, 5, 20... mètres
- Ethernet : sortie numérique (1 Gbit/s) et télécommande
- Plage dynamique de 32 bits pour les mesures de déplacement
- Bande passante de fréquence : DC à 25 MHz
- Vitesses vibratoires jusqu'à ± 30 m/s
- Résolution de déplacement jusqu'à 50 femtomètres
Applications possibles
Mesure d'une turbine avec des têtes de fibre multiplexées sans repositionnement :
Cette vidéo offre un aperçu détaillé du fonctionnement de la technologie de multiplexage par fibre de la série Classic d'Optomet. Découvrez comment des mesures de vibration précises peuvent être effectuées à plusieurs points. Des exemples pratiques illustrent le traitement du signal, la stabilité du système et l'application flexible dans divers scénarios, de l'analyse modale à l'analyse opérationnelle.
Têtes de fibre disponibles
Différentes têtes de fibre sont disponibles, optimisées pour la série Fiber. Choisissez le bon système optique en fonction de la distance de travail, de la réflectivité de la surface à mesurer, de la taille du point focal ou de l'environnement de mesure. Nous vous aidons volontiers à sélectionner la meilleure tête de fibre pour votre tâche de mesure.
Mesure vibratoire pour la recherche, le développement et l’industrie – Optomet propose la solution adaptée à vos exigences.
