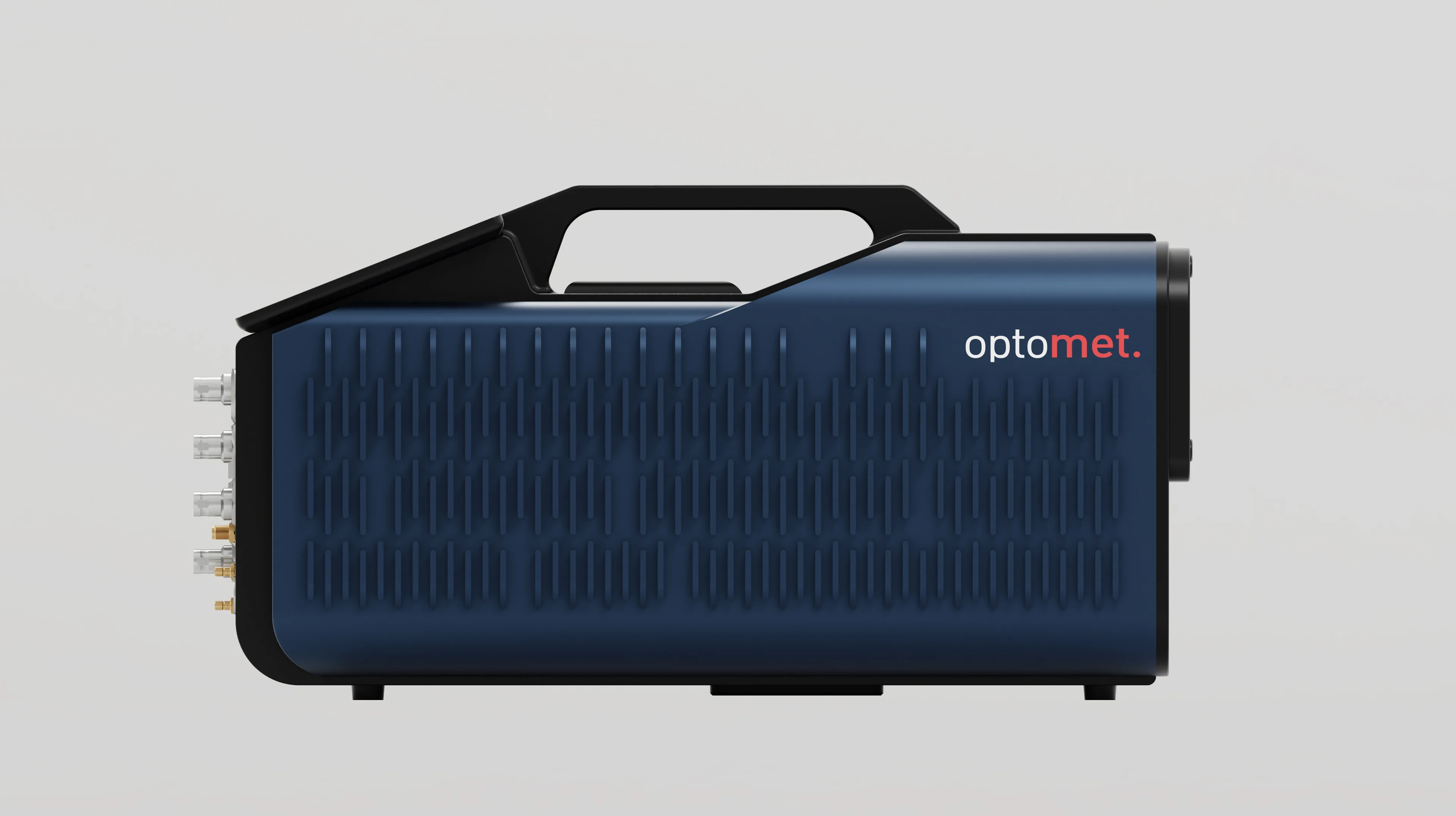

SMART Scan+.
Vibromètre à balayage avec acquisition de données et générateur de signaux intégrés dans un seul appareil, extensible en système 3D.
Une nouvelle ère pour l’analyse vibratoire
Le SMART Scan+ associe un vibromètre laser Doppler à balayage intégré à un puissant générateur de signaux pour mesurer et analyser les vibrations de surface sans contact et avec une très grande précision. Doté d’un logiciel intuitif, d’interfaces polyvalentes et d’un écran tactile 7 pouces intégré, le système offre une flexibilité maximale et des résultats de mesure précis pour les analyses vibratoires les plus exigeantes.
01
Logiciel intuitif
Conçu autour de l’utilisateur, notre logiciel intègre parfaitement le SMART Scan+ à votre processus de mesure. Son interface intuitive simplifie les mesures complexes. Structurée selon le déroulement des opérations, sa présentation offre une expérience conviviale sans aucun compromis sur les fonctionnalités, tout en facilitant l’acquisition et l’analyse efficaces des données vibratoires.
02
Mesures de référence sans contact

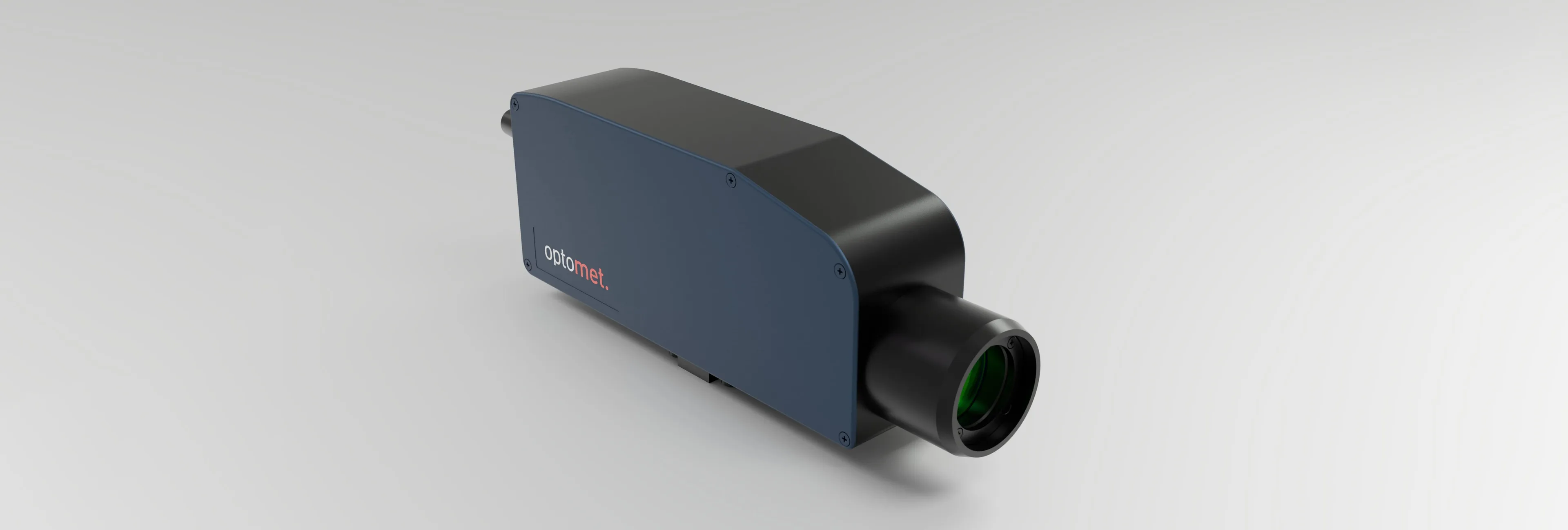

Améliorez la précision de vos mesures grâce à la possibilité de connecter un Fiber Head supplémentaire pour effectuer des mesures de référence sans contact. Cette fonctionnalité élargit le champ des applications possibles et améliore la précision de vos résultats, notamment dans les zones sensibles ou difficiles d’accès.
03
Vibromètres laser Doppler SMART
Nos vibromètres laser Doppler SMART associent une technologie de mesure de haute précision à une architecture système modulaire pour caractériser sans contact des phénomènes vibratoires complexes. Ils fournissent des résultats de mesure fiables et reproductibles et répondent aux besoins des applications exigeantes dans les domaines de la recherche, du développement et de l’assurance qualité industrielle.
04
Configurez votre SMART Scan+
Composez votre vibromètre laser à partir de l’équipement de série et des options.
Bande passante en fréquence
Choisir un niveauMises à niveau
Sélection multiplePlage de vitesse
Choisir un niveauMises à niveau
Sélection multipleGrandeurs mesurées
Sélection multiple05
Caractéristiques techniques
- Grandeurs de mesure
- Vitesse, déplacement, accélération
- Plage de fréquences
- DC à 50 MHz Filtre passe-bas librement configurable pour les signaux de vitesse, de déplacement et d’accélération
- Vitesse maximale
- 50 m/s
- Plages de mesure
- Limites de plage de mesure librement réglables entre 1 mm/s et 50 m/s pour la vitesse, 10 nm et 100 m pour le déplacement, 10 m/s² et 100 millions de m/s² pour l’accélération
- Traitement du signal
- Numérique (basé sur FPGA)
- Filtre
- Filtres passe-bas définis par une plage de fréquences sélectionnée Filtre passe-haut librement configurable pour le déplacement Filtre de suivi : activé / désactivé
- Interface utilisateur
- Écran tactile Full HD+ de 7" avec une luminosité maximale de 1000 nits
- Dimensions
- Longueur × largeur × hauteur (sans poignée) : 365 × 194 × 196 mm
- Poids
- ~ 8,9 kg
- Alimentation électrique
- 100 - 240 V AC (50-60 Hz) ou 12 V DC
- Portabilité
- Conception tout-en-un pratique pour un transport fluide et une installation facile
- Intervalle de calibration
- Tous les 24 mois (recommandé)
- Angle de balayage
- 50° x 40°, résolution inférieure à 0,001°, stabilité supérieure à 0,001°/h
- Points de balayage max./s
- 30
- Caméra
- - 4 K 2160p, zoom hybride 40 x (équivalent 1080p), zoom optique 20 x - Angle de vue horizontal : de 63,7° (grand-angle) à 3,2°, installation sans pilote
- Taille de l'échantillon
- Min. < 1 mm², max. > 10 m²
- Distance de travail
- - Distance de travail variable de 250 mm à 100 m - Avec unité coaxiale : de 111 mm à 1 m - Avec Close-Up Unit : de moins de 6,5 mm à 54 mm
- Longueur d'onde du laser
- Laser de mesure : 1550 nm, laser de visée : 510-530 nm
- Classe de protection laser
- Laser de mesure
- Puissance de sortie : <10 mW, classe 1
- Laser de visée
- Puissance de sortie : <1 mW, classe 2
- Objectif
- Longue portée, distance focale de 100 mm
- Optique
- Mise au point automatique et manuelle
- Température de fonctionnement
- -10 °C à 40 °C
- Température de stockage
- -10 °C à 65 °C
- Humidité relative
- Max. 80 %, sans condensation
- Télécommande
- - Connexion et pilotage simultanés de plusieurs vibromètres pour des mesures vibratoires de référence, multipoints et 3D
- Configuration de mesure
- - Étalonnage automatique ou manuel du déplacement du laser par rapport à l’image de la caméra - Sélection des zones de mesure à partir des modèles 3D chargés et génération automatique des points de maillage
- Acquisition de données
- - Accès pratique à toutes les données dans un logiciel unique, des vibromètres aux multiples capteurs de référence - Générateur de signaux arbitraires multicanal pour créer des signaux prédéfinis (sinusoïde, balayage sinusoïdal, signal rectangulaire, signal aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés - Analyse et amélioration des signaux en temps réel basées sur le suivi du speckle et le moyennage intelligent
- Évaluation des mesures
- - Calcul de différentes fonctions fréquentielles : FRF, FFT, autospectre, spectre croisé, cohérence - Animation 3D des déformées modales à des fréquences définies par l’utilisateur à partir de données FRF et FFT - Options d’affichage entièrement personnalisables, notamment les palettes de couleurs, les angles de vue, les surfaces texturées, etc.
- Importation/exportation de données
- - Export multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions fréquentielles et des données des canaux de référence aux formats Universal File Format (.uff), Hierarchical Data Format (.hdf5) et MATLAB® (.mat) - Export des animations des données temporelles (propagation des ondes) et des formes modales sélectionnées sous forme de fichier vidéo haute résolution (jusqu’à 4K)
- Options logicielles
- Analyse dans le domaine temporel et animation pour visualiser la propagation des vibrations (Standard) Analyse modale pour mieux comprendre les propriétés dynamiques de l’objet testé (Option) Maintenance logicielle de base : 1 an de mises à jour logicielles inclus (Standard) Prolongation de la période de mises à jour logicielles (Option)
- Options de fréquence
- Frequency 250 kHz — Mesure de fréquences jusqu’à 250 kHz, couvrant toute la plage acoustique et au-delà (Standard) Frequency 5 MHz — Mesure de fréquences jusqu’à 5 MHz (Option) Frequency 15 MHz — Mesure de fréquences jusqu’à 15 MHz (Option) Frequency 25 MHz — Mesure de fréquences jusqu’à 25 MHz (Option) Frequency 35 MHz — Mesure de fréquences jusqu’à 35 MHz (Option) Frequency 50 MHz — Mesure de fréquences jusqu’à 50 MHz, aux limites des possibilités technologiques (Option) Mise à niveau de fréquence M — Augmentation de 500 kHz de la limite de fréquence de n’importe quelle option (Option) Mise à niveau de fréquence L — Augmentation de 1 MHz de la limite de fréquence de n’importe quelle option (Option) Mise à niveau de fréquence XL — Augmentation de 5 MHz de la limite de fréquence d’une option (Option)
- Options de vitesse
- Base — Réglage continu de la plage de mesure de vitesse entre 10 mm/s et 15 m/s (Standard) High Speed — Mesure de vitesses jusqu’à 25 m/s (Option) Master — Mesure de vitesses jusqu’à 50 m/s (Option) Ultra — Mesure de vitesses jusqu’à 50 m/s et accès au High Resolution Upgrade, avec une plage minimale de mesure de vitesse de 1 mm/s (Option) Mise à niveau haute résolution — Plage minimale de mesure de vitesse de 1 mm/s (Option) Mise à niveau de vitesse M — Augmentez de 2,5 m/s la vitesse maximale de n’importe quelle option de vitesse (Option)
- Options de grandeurs mesurées
- Vitesse — Mesure des vitesses vibratoires (Standard) Déplacement — Mesure des déplacements vibratoires avec des plages réglables en continu de 10 nm à 100 m (Option) Accélération — Mesure des accélérations vibratoires avec des plages réglables en continu de 10 m/s² à 100 millions de m/s² (Option)
06

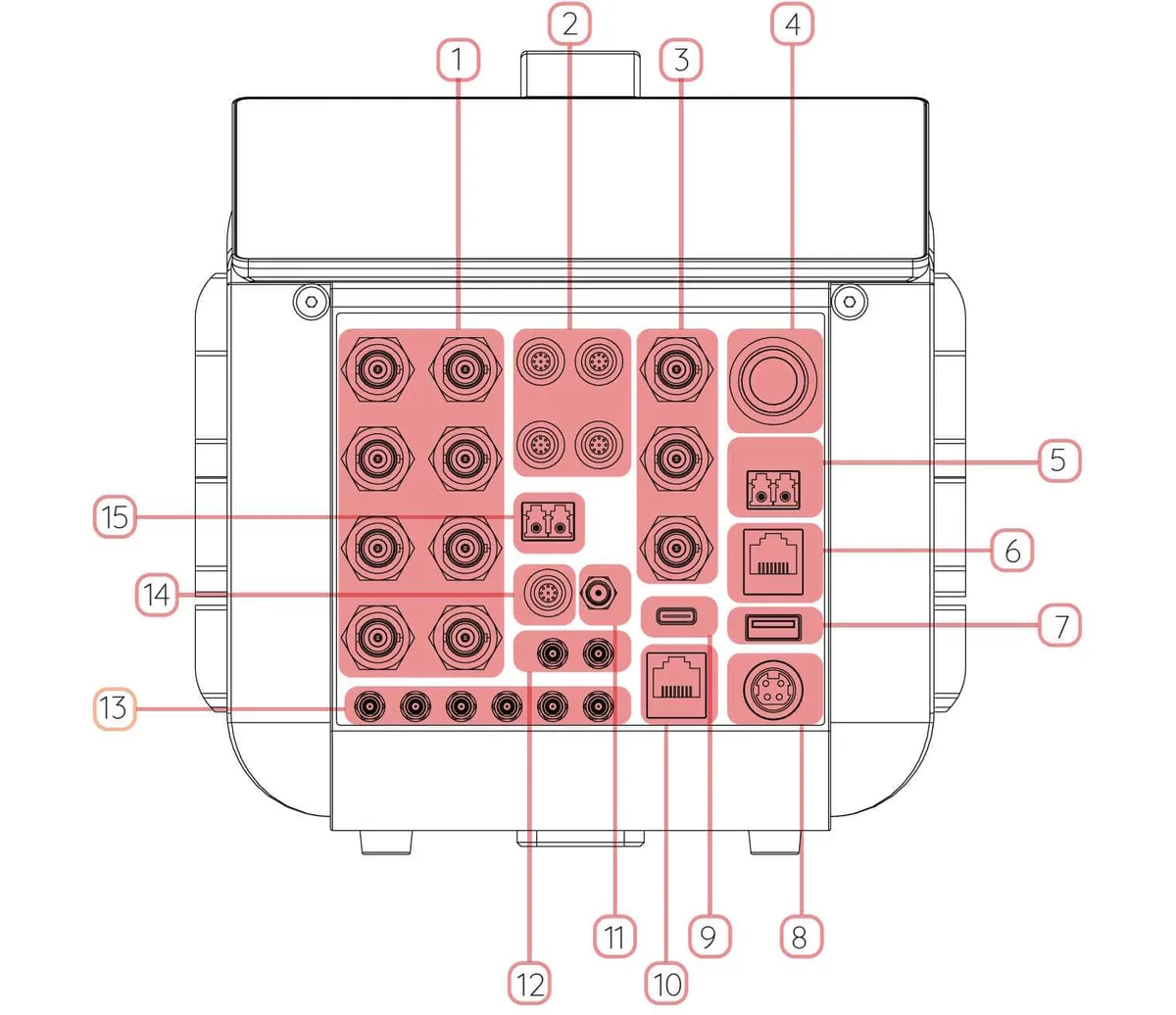

Entrées et sorties
Sorties de signal analogiques (BNC)
Entrées de signal LEMO (12 canaux)
Entrées de signal HF BNC (jusqu’à 50 MHz)
Bouton marche/arrêt
Port de communication optique
Port Ethernet : communication avec l’appareil/données
Port USB (type A)
Entrée d’alimentation
Port USB (type C)
Port Ethernet : communication avec l’appareil/données
Connecteur d’antenne GNSS
Connecteurs SMB 10 MHz
Connecteurs SMB multifonctions
Sortie courant
Connexion fibre optique (LC-Duplex)
07
Trépied avec tête fluide
OptionAlignez précisément votre vibromètre avec des trépieds de haute qualité de Manfrotto
Valise de transport pour vibromètre à balayage
StandardValise de transport pour vibromètre à balayage Valise Peli robuste et étanche pour le stockage et le transport sécurisés du vibromètre Dimensions extérieures (L x l x H) : 62,5 x 49 x 35 cm
Sac de transport
OptionSac de transport compact et léger pour les mesures en extérieur

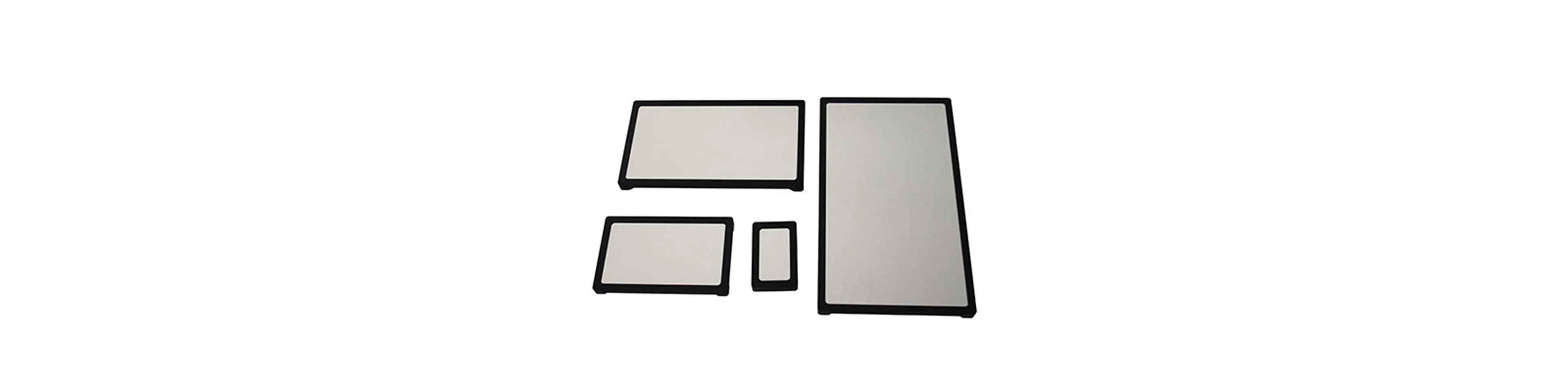

Ensemble de miroirs
OptionEnsemble de miroirs (O) Permet des mesures de vibrations sans contact même dans des endroits difficiles d'accès. L'ensemble de miroirs comprend 4 miroirs de surface avant.

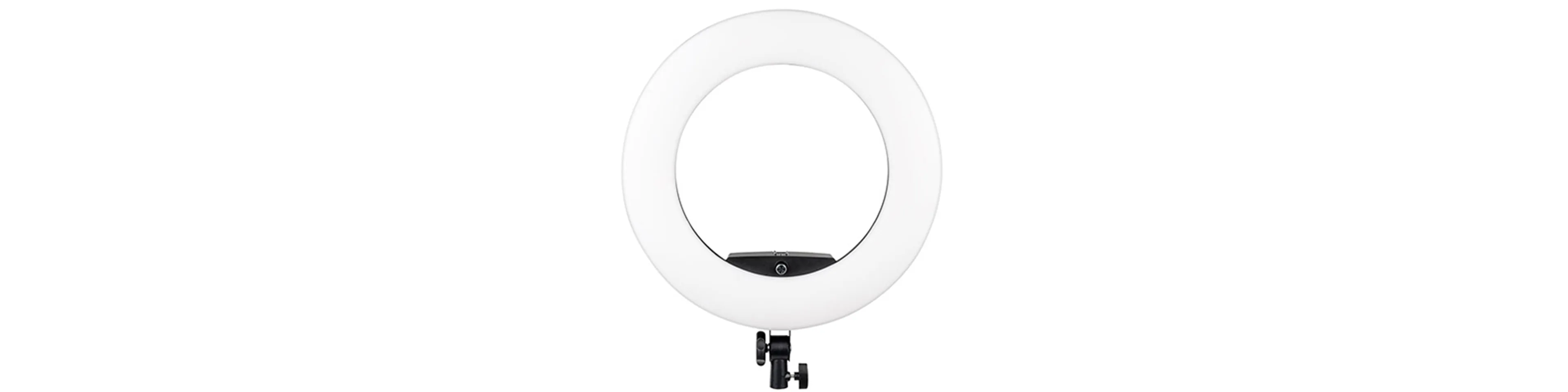

Éclairage annulaire
OptionPour l'éclairage des petits objets testés. Nécessite l'unité de prise de vue rapprochée.

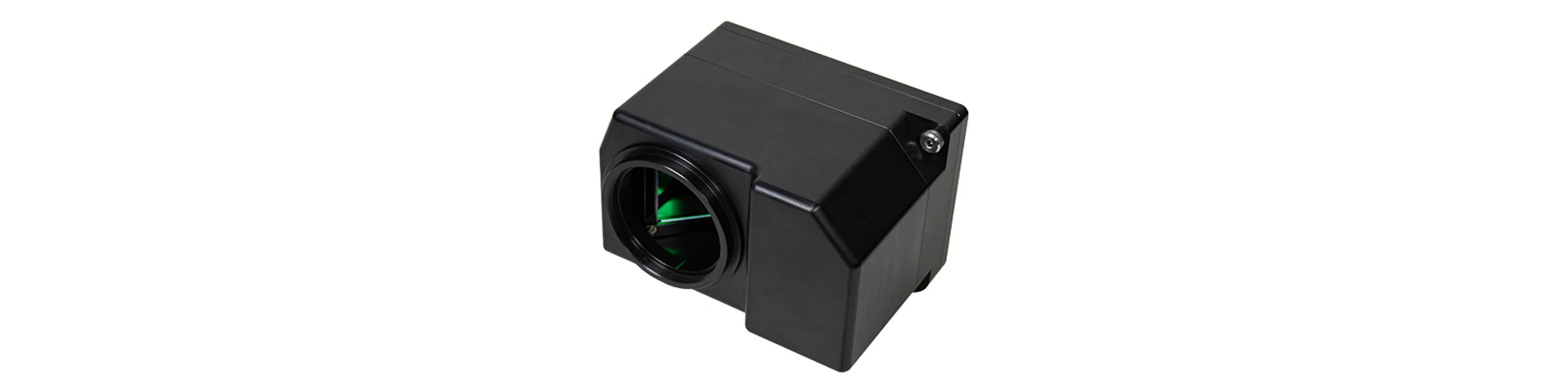

Unité coaxiale
OptionAligne les axes optiques du laser de mesure et de la caméra

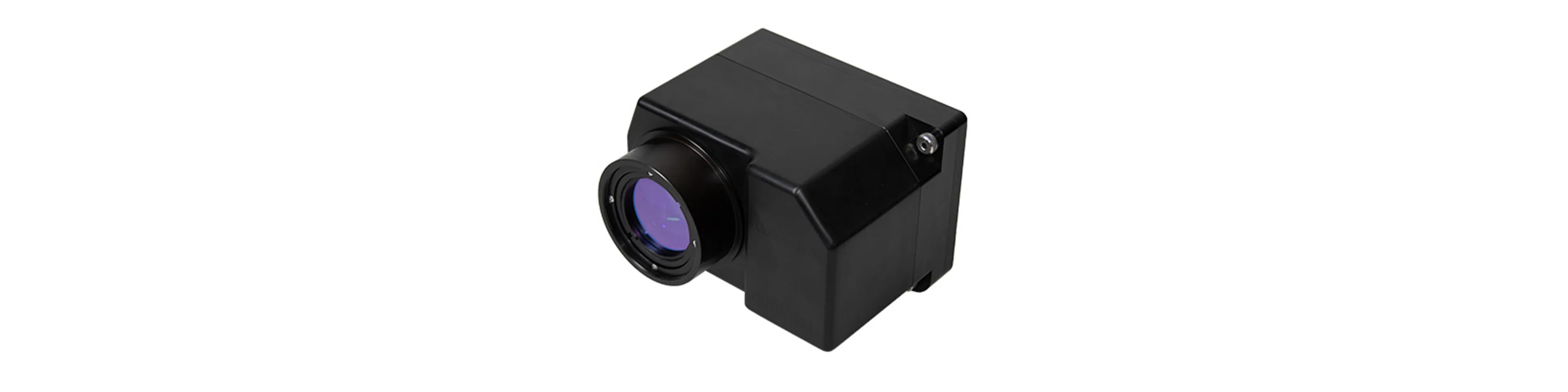

Unité de gros plan
OptionPour les mesures d'objets de petite taille avec des distances de l'ordre du millimètre

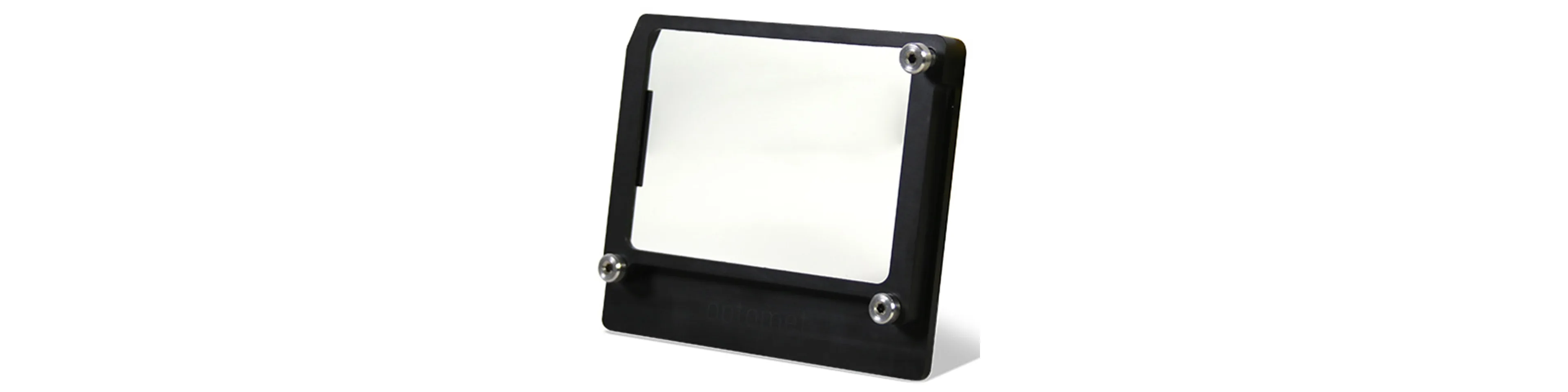

Fenêtre de protection
StandardProtège l'unité de balayage contre la poussière, le vent et l'excitation acoustique à des niveaux de pression sonore élevés
Carte détectrice IR
StandardConversion de la lumière infrarouge invisible en un point lumineux visible
08
Logiciel SMART Lab
Logiciel de mesure pour toute la série SMART : acquisition synchronisée, analyse dans les domaines temporel et fréquentiel, et mesures sur le modèle 3D.
Logiciel SMART Lab : Un logiciel pour tous les appareils
Utilisez le logiciel SMART Lab avec tous les appareils de la série SMART pour exploiter pleinement leur potentiel. Les données synchronisées de différents appareils sont traitées simultanément, offrant une flexibilité inégalée pour vos configurations de mesure.
Mesures avec support de modèles 3D
Mesurez facilement des structures complexes grâce à un étalonnage intelligent et une génération simplifiée des points de mesure. Le processus d'étalonnage entièrement automatisé permet de gagner du temps et de réduire les coûts. Des visualisations vibratoires convaincantes de structures complexes sont créées grâce à l'animation fluide des données de mesure sur les modèles 3D.
Acquisition et analyse avancées
Les données temporelles et fréquentielles peuvent être analysées en temps réel, même pendant que la mesure est en cours. Ainsi, vous pouvez vérifier les réglages dès le début du processus de mesure et obtenir des résultats plus rapides et plus fiables.
Une révolution dans l’analyse des vibrations de surface
Le nouveau SMART Scan+ réunit un vibromètre laser Doppler à balayage, un boîtier d’acquisition de données et un générateur de signaux arbitraires dans un format compact. Il permet aux chercheurs et aux ingénieurs de mesurer les vibrations avec une précision inégalée, non seulement en un point unique, mais sur une surface entière.
Grâce à la visualisation des déformées opérationnelles (ODS), de la propagation des ondes et des modes propres, le SMART Scan+ se prête à un large éventail d’applications exigeantes. Celles-ci comprennent notamment la validation de modèles de simulation numérique (FEM), la caractérisation de processus vibratoires dynamiques, ainsi que l’analyse modale expérimentale et la détermination des paramètres modaux.
Mais le SMART Scan+ va encore bien plus loin : avec son logiciel intuitif et performant, ses nombreuses options de connectivité et fonctions d’acquisition de données, associées à un écran tactile polyvalent de 7 pouces, il est le premier vibromètre laser Doppler SMART à balayage au monde et établit une nouvelle référence en matière de mesures vibratoires rapides et précises, tout en offrant une flexibilité sans précédent.

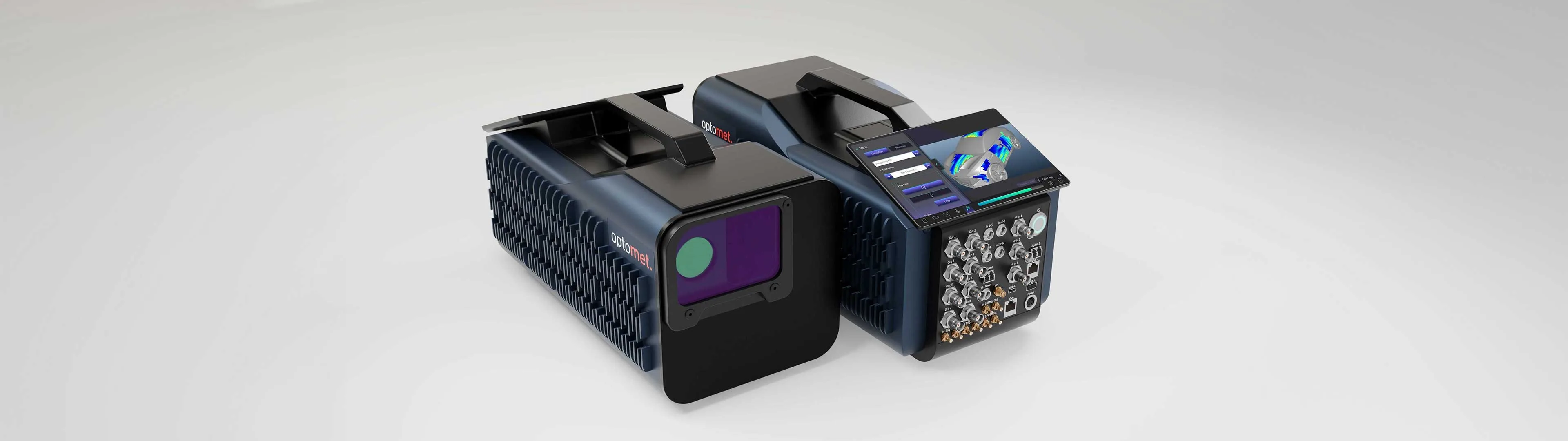

Grâce à sa synchronisation transparente avec d’autres appareils SMART et à la possibilité de raccorder un Fiber Head supplémentaire pour effectuer des mesures de référence sans contact, le SMART Scan+ constitue un système tout-en-un évolutif de caractérisation des vibrations.
Une technologie de mesure avancée avec SMART Scan+
SMART Scan+ est un système de visualisation des vibrations sans contact à la pointe de la technologie, conçu pour réaliser des mesures précises dans le cadre d’applications exigeantes. Sa capacité de mesure en champ complet permet de visualiser efficacement les vibrations sur des surfaces complexes. Avec une résolution de balayage inférieure à 0,001° et une bande passante en fréquence allant de DC à 50 MHz, ce système établit de nouvelles références en métrologie.
Principales caractéristiques du système SMART Scan+
- Solutions logicielles intégrées : Le logiciel intuitif SMART Lab accompagne l’ensemble du processus de mesure, de la préparation à l’acquisition et au post-traitement des données. Des fonctions telles que la sélection de zones basée sur des données CAO et les animations 3D permettent d’effectuer des analyses détaillées et d’obtenir des résultats précis.
- Excellent traitement du signal : Le traitement numérique basé sur FPGA et les options de filtrage réglables garantissent des résultats précis, exempts de toute influence environnementale.
- Conception compacte : Avec un poids de seulement 8,2 kg et un écran tactile de 7 pouces, le système est idéal pour les applications mobiles et les installations simples. Sa conception facilite également le transport et l’intégration dans les environnements de mesure existants.
Les multiples applications de SMART Scan+
Le système mesure avec une précision exceptionnelle des grandeurs vibratoires telles que la vitesse, l’accélération et le déplacement. Les applications typiques comprennent :
- Recherche et développement : Analyse des propriétés dynamiques des composants et des structures. SMART Scan+ permet de valider des modèles complexes et contribue à l’optimisation des conceptions.
- Contrôle qualité : Vérification des processus de production et contrôle de l’intégrité des matériaux. Les données de mesure détaillées permettent une évaluation complète des composants.
- Analyse modale : Analyse détaillée des fréquences de résonance et des modes vibratoires des systèmes mécaniques. Elle permet de détecter et de corriger les points faibles à un stade précoce.

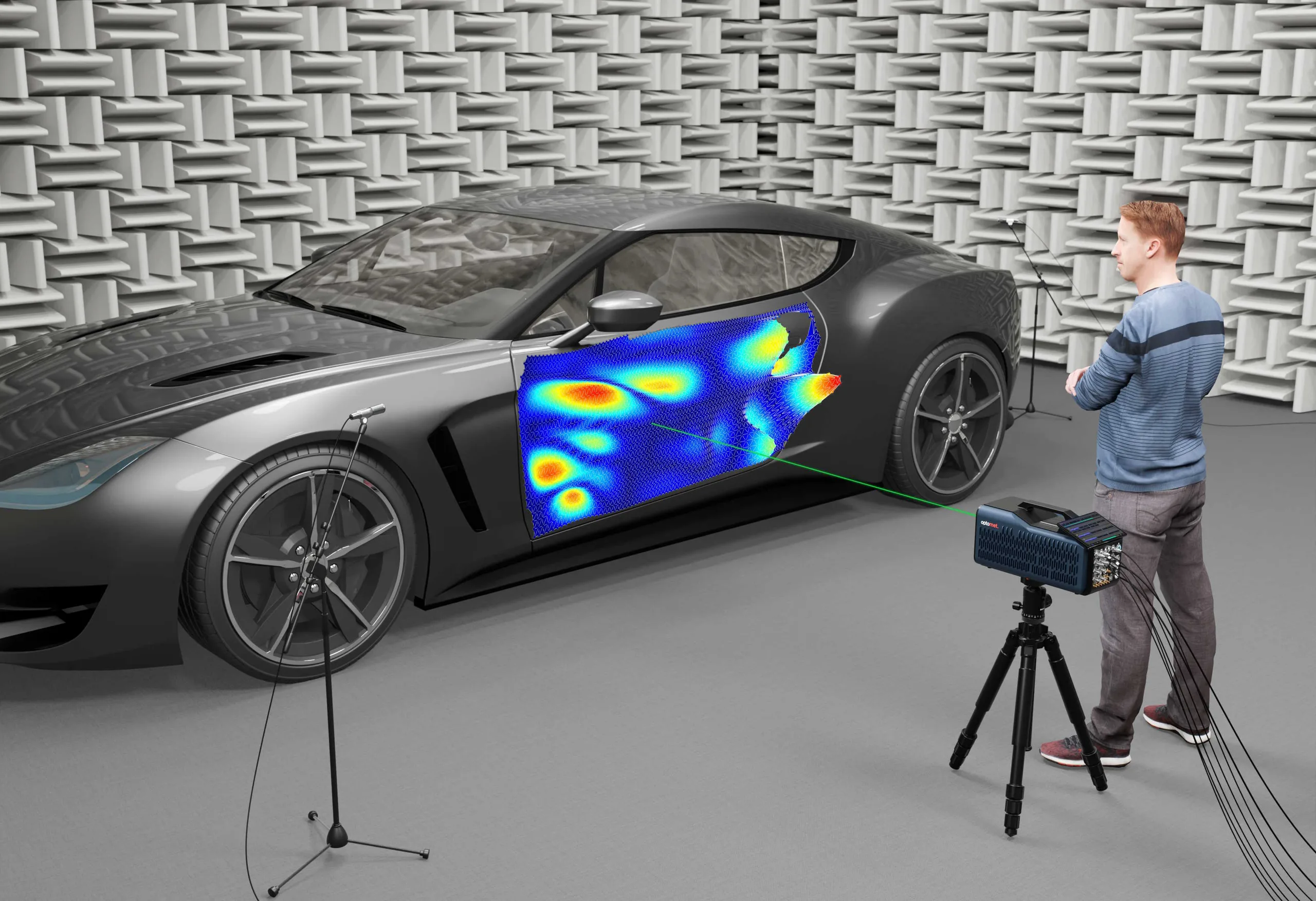

- Industries automobile, aéronautique et spatiale : Les mesures sans contact sur des composants tels que les carrosseries, les ailes ou les systèmes de propulsion contribuent à optimiser l’efficacité et la sécurité.
Précision et simplicité d’utilisation réunies
Que ce soit pour des applications industrielles ou la recherche scientifique, SMART Scan+ offre une précision maximale et une grande simplicité d’utilisation. Avec une plage de mesure allant jusqu’à 50 m/s et la possibilité de visualiser les plus infimes vibrations de surface, il établit de nouvelles références en matière de mesure vibratoire. Grâce à ses interfaces conviviales, l’utilisateur peut facilement analyser et exporter les données. La grande flexibilité d’adaptation de la plage de mesure, de quelques nanomètres aux mouvements de structures de grande amplitude, rend ce système extrêmement polyvalent.
Fonctions avancées pour les applications spécifiques
SMART Scan+ enrichit l’analyse vibratoire de puissants outils, notamment la visualisation de la propagation des ondes, des déformées opérationnelles (ODS) et des spectres de fréquences. L’intégration directe des données CAO permet de définir précisément les points et les zones de mesure, tout en préparant efficacement les tâches de mesure complexes. Des fonctions complètes de déclenchement et de synchronisation garantissent une coordination temporelle précise des séquences de mesure et assurent le fonctionnement fiable de systèmes de mesure multi-appareils synchronisés.
Mesure vibratoire pour la recherche, le développement et l’industrie – Optomet propose la solution adaptée à vos exigences.
