SMART DAQ.
Acquisition de données sur 16 canaux avec générateur de signaux et fonction oscilloscope, synchronisée avec tous les appareils de la série SMART.

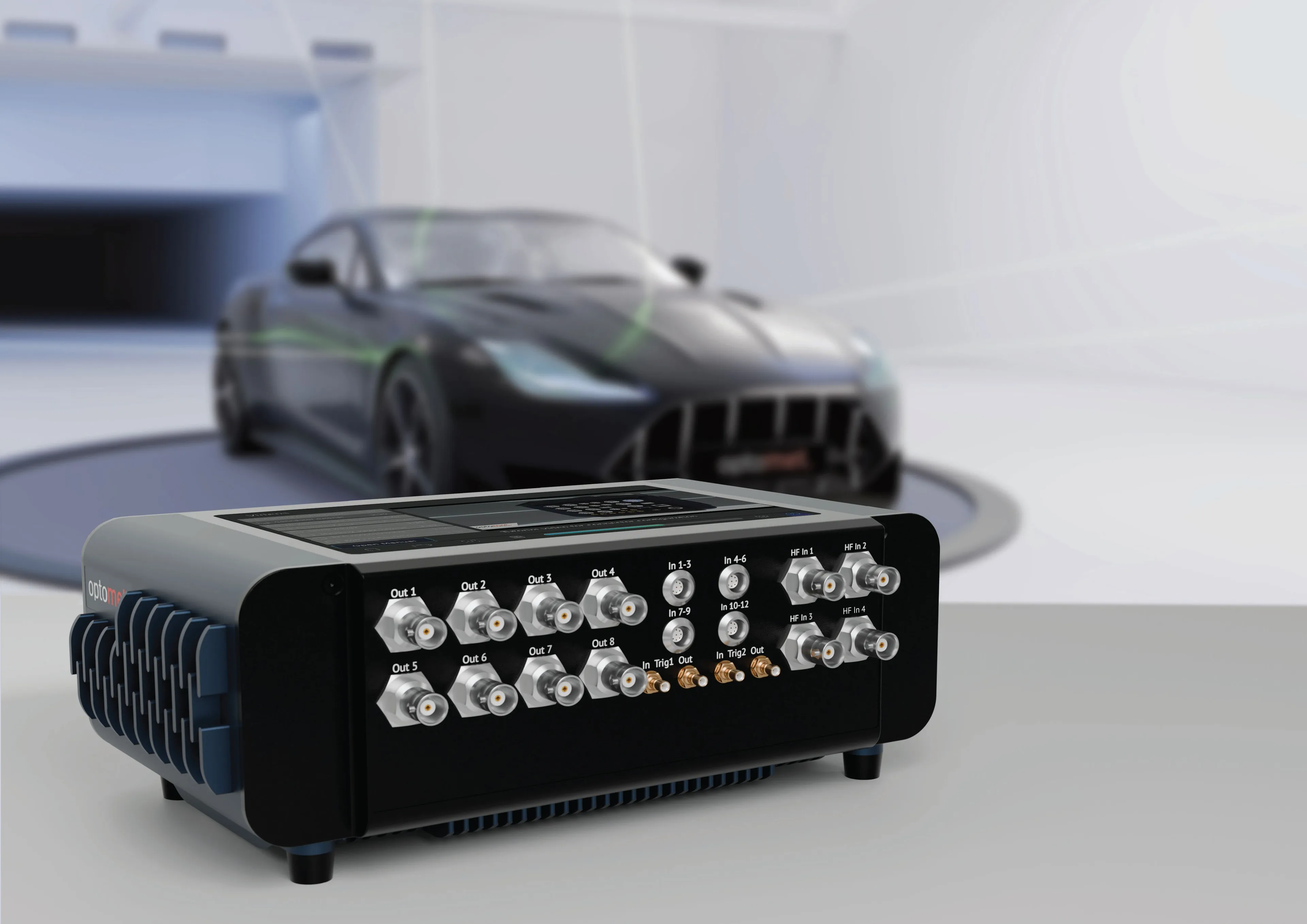

SMART DAQ : acquisition de données et génération de signaux flexibles
Le SMART DAQ est un puissant système d’acquisition de données et de génération de signaux de la série SMART d’Optomet. Il offre les mêmes fonctions de synchronisation et d’analyse que les vibromètres SMART, mais sans vibromètre intégré.
Grâce à l’acquisition de signaux haute fréquence jusqu’à 50 MHz et à une synchronisation transparente avec d’autres appareils SMART, le SMART DAQ permet de créer des configurations de mesure évolutives et d’analyser efficacement les données en temps réel. De nombreuses possibilités de connexion, un générateur de signaux arbitraires à huit canaux indépendants et des logiciels intuitifs offrent une flexibilité maximale pour les applications de mesure exigeantes.
01
Intégré au système SMART
Une grande variété de capteurs peut être connectée au SMART DAQ sur un maximum de 16 canaux, notamment des capteurs de température, de force, d’accélération et de pression, avec ou sans prise en charge IEPE. Les données synchronisées sont directement disponibles pour analyse dans le logiciel SMART Lab.
02
Solution 3-en-1 compacte
Le SMART DAQ réunit les fonctions de trois appareils jusqu’ici distincts : un boîtier DAQ, un oscilloscope et un générateur de signaux. Sur 16 canaux, il peut enregistrer des données à haute dynamique et à des fréquences élevées jusqu’à 50 MHz, et générer jusqu’à 8 fonctions arbitraires.
03
Caractéristiques techniques
- Plage de fréquences
- DC à 50 MHz
- Traitement du signal
- Numérique (basé sur FPGA)
- Interface utilisateur
- écran tactile Full HD+ 7" avec une luminosité maximale de 1000 nits
- Dimensions
- Longueur × largeur × hauteur (sans poignée) : 147 × 270 × 95 mm
- Poids
- ~ 2,5 kg
- Alimentation électrique
- 100 - 240 V AC (50-60 Hz) ou 12 V DC
- Portabilité
- Conception tout-en-un pratique pour un transport aisé et une installation simple
- Entrée analogique
- 12 · Lemo, ± 1 V / ± 10 V Enregistrement synchrone des signaux de référence avec une précision de 24 bits et jusqu’à 1,5 MSPS. IEPE, TEDS et couplage DC/AC
- Entrée analogique HF
- 4 · BNC, ± 1 V Enregistrement synchrone de signaux de référence jusqu’à 50 MHz avec une précision de 14 bits et des fréquences d’échantillonnage ultra-élevées de 312,5 MSPS
- Sortie analogique
- 8 · BNC, ± 2 V Sortie du générateur de signaux avec une résolution de 16 bits et jusqu’à 312,5 MSPS
- Entrée numérique
- 3 · SMB Permet le déclenchement externe de l’appareil ou PPS
- Sortie numérique
- 3 · SMB Déclenchement d’appareils externes ou utilisation comme PPS
- Interface numérique
- 3
- Ethernet 10 Gbit/s
- Transmission en continu des données de mesure via Ethernet jusqu’à 312,5 MSPS et commande à distance du SMART DAQ
- Ethernet 1 Gbit/s
- Utilisez le SMART DAQ comme nœud de commande pour vos appareils Ethernet
- Câble à fibre optique ou en cuivre
- Synchronisez le SMART DAQ avec d’autres appareils de la série SMART
- Synchronisation (en option)
- 6 · SMB Sortie 10 MHz et entrée 10 MHz pour la synchronisation avec d’autres appareils + 2 x sorties PPS et 2 x entrées PPS
- Température de fonctionnement
- 0 °C à 40 °C
- Température de stockage
- -10 °C à 65 °C
- Télécommande
- - Tous les réglages DAQ via une seule connexion Ethernet - Plusieurs appareils SMART simultanément pour les mesures vibratoires de référence, multipoints et 3D
- Acquisition de données
- - Accès pratique à toutes vos données dans un logiciel unique, des vibromètres aux multiples capteurs de référence - Générateur de signaux arbitraires multicanal pour générer des signaux prédéfinis (sinusoïde, balayage sinusoïdal, signal carré, bruit aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés - Acquisition des données de référence avec cohérence de phase et synchronisation intégrale
- Évaluation des mesures
- - Transformée de Fourier rapide en temps réel pour une analyse réactive des données - Représentation dans le domaine fréquentiel avec jusqu’à 536 millions de lignes FFT - Calcul avec phase correcte de la fonction de réponse en fréquence (FRF) - Spectrogramme en direct des FFT de mesure en cours
- Importation/exportation de données
- - Exportation des données temporelles et fréquentielles dans des fichiers .csv, .h5 ou .mat - Exportation des données temporelles sous forme de fichier audio .wav - Enregistrement et chargement de projets au format de fichier natif
04

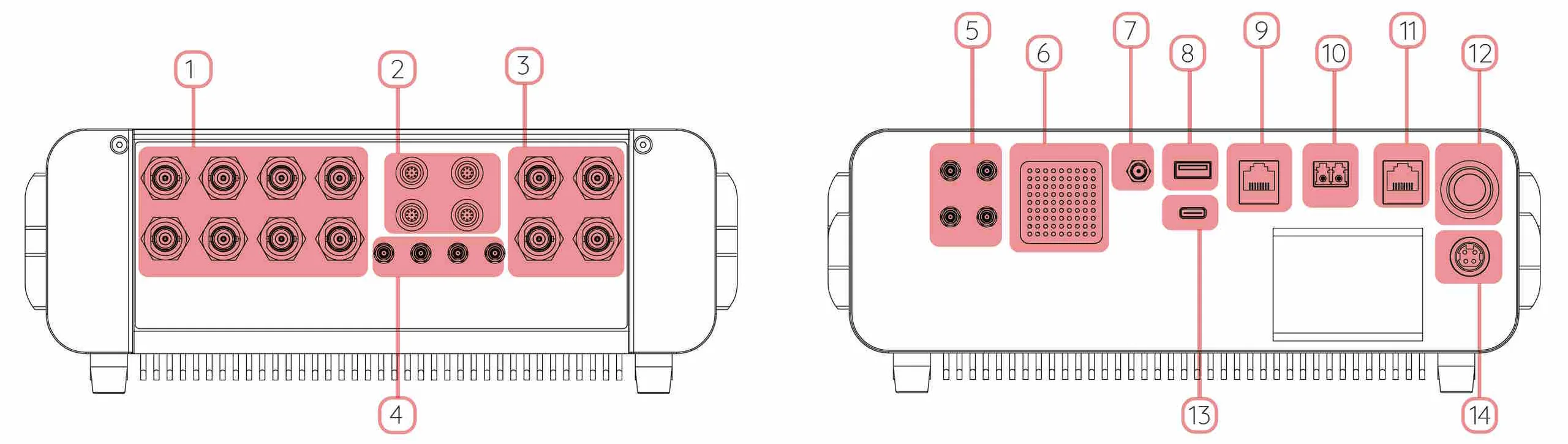

Entrées et sorties
Sorties de signaux analogiques (BNC)
Entrées de signaux LEMO (12 canaux)
Entrées de signaux HF BNC (jusqu’à 50 MHz)
Connecteurs SMB multifonctions
Connecteurs SMB multifonctions
Haut-parleur
Connecteur d’antenne GNSS
Port USB (type A)
Port Ethernet pour la communication avec les appareils et le transfert de données
Connecteur à fibre optique (LC duplex)
Port Ethernet pour la communication avec les appareils et le transfert de données
Bouton de mise sous tension
Port USB (type C)
Entrée secteur
05
Logiciel SMART Lab
Logiciel de mesure pour toute la série SMART : acquisition synchronisée, analyse dans les domaines temporel et fréquentiel, et mesures sur le modèle 3D.
Logiciel SMART Lab : Un logiciel pour tous les appareils
Utilisez le logiciel SMART Lab avec tous les appareils de la série SMART pour exploiter pleinement leur potentiel. Les données synchronisées de différents appareils sont traitées simultanément, offrant une flexibilité inégalée pour vos configurations de mesure.
Mesures avec support de modèles 3D
Mesurez facilement des structures complexes grâce à un étalonnage intelligent et une génération simplifiée des points de mesure. Le processus d'étalonnage entièrement automatisé permet de gagner du temps et de réduire les coûts. Des visualisations vibratoires convaincantes de structures complexes sont créées grâce à l'animation fluide des données de mesure sur les modèles 3D.
Acquisition et analyse avancées
Les données temporelles et fréquentielles peuvent être analysées en temps réel, même pendant que la mesure est en cours. Ainsi, vous pouvez vérifier les réglages dès le début du processus de mesure et obtenir des résultats plus rapides et plus fiables.
Une efficacité maximale pour l’acquisition de données avec SMART DAQ
L’acquisition de données sur simple pression d’un bouton : voilà ce qu’offre le SMART DAQ, et bien plus encore. Grâce à sa capacité à acquérir plusieurs signaux haute fréquence jusqu’à 50 MHz et à son générateur de signaux arbitraires intégré, il vous simplifie la vie.
Intégrée à la série SMART, la SMART DAQ se synchronise parfaitement avec d’autres appareils SMART et permet de créer des configurations de mesure évolutives pour la recherche, le développement et les essais. Qu’il s’agisse de vibromètres laser Doppler pour des mesures vibratoires précises et sans contact ou de SMART DAQs supplémentaires pour l’acquisition de données complémentaires, tous les signaux sont enregistrés et analysés de manière centralisée à l’aide d’un logiciel intuitif et performant.
Grâce à un traitement performant des signaux, à une connectivité polyvalente via Wi-Fi, Bluetooth et USB, ainsi qu’à un écran tactile intuitif, la SMART DAQ offre une solution haut de gamme flexible pour les applications exigeantes d’acquisition de données dans le domaine de la recherche et du développement.
Mesure vibratoire pour la recherche, le développement et l’industrie – Optomet propose la solution adaptée à vos exigences.
