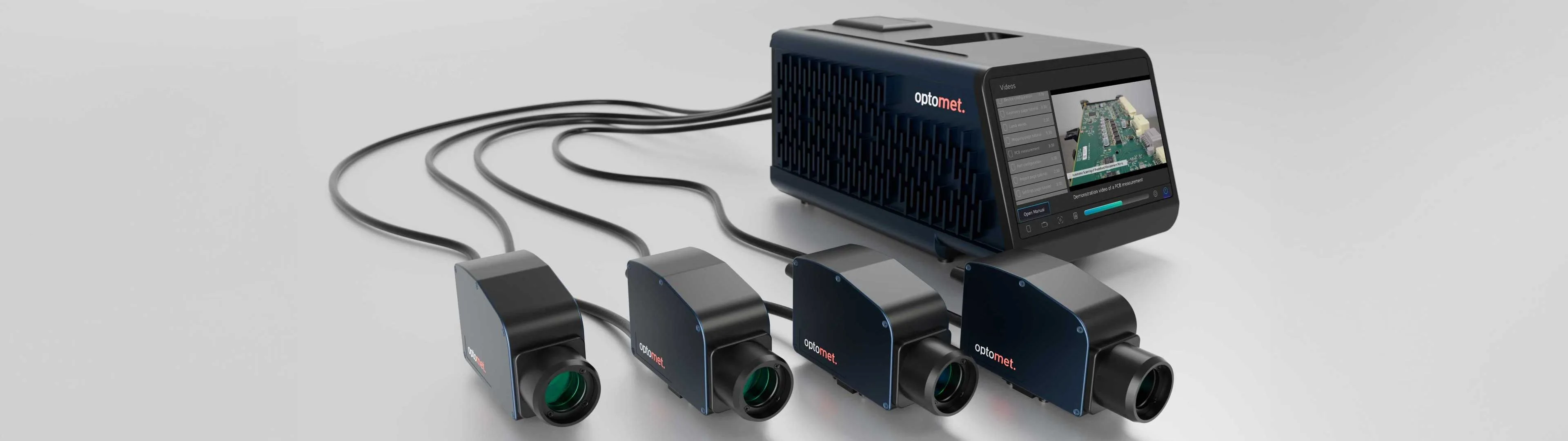

SMART Multi-Fiber.
Vibromètre laser pour des mesures simultanées en plusieurs points avec jusqu’à quatre Fiber Heads compacts.
Une révolution dans la mesure des vibrations
Système Fiber modulaire pour une flexibilité maximale : adaptable, précis et idéal pour de nombreuses applications.
Le SMART Multi-Fiber révolutionne la vibrométrie laser Doppler en prenant en charge jusqu’à quatre Fiber Heads flexibles conçus pour les environnements difficiles et en intégrant des fonctions avancées telles que l’acquisition de données multicanal et un générateur de signaux. Ce vibromètre polyvalent est idéal pour le contrôle qualité industriel et la recherche, et fournit des mesures vibratoires précises et synchronisées.
01
Technologie Optomet Dual Fiber pour une qualité de signal optimale
La technologie Optomet Dual Fiber garantit une qualité de signal optimale et une flexibilité maximale. Grâce à des fibres distinctes pour les signaux d’émission et de réception, les réflexions parasites sont efficacement réduites et une transmission fiable du signal est assurée. Grâce à son architecture modulaire, les différents Fiber Heads – par exemple à focale fixe, avec autofocus ou destinés aux mesures vibratoires 3D – peuvent être remplacés rapidement et facilement. Le système s’adapte ainsi avec souplesse aux applications de mesure les plus diverses, sans aucun compromis sur la précision ni les performances.
02
Jusqu’à quatre mesures simultanées
Grâce à l’intégration de jusqu’à quatre interféromètres dans un seul appareil, le SMART Multi-Fiber permet d’effectuer des mesures vibratoires synchronisées sur un maximum de quatre canaux. Plusieurs Fiber Heads acquièrent simultanément les données de mesure en temps réel – une solution idéale pour analyser avec précision des phénomènes vibratoires et des mouvements complexes sous différents angles.
03

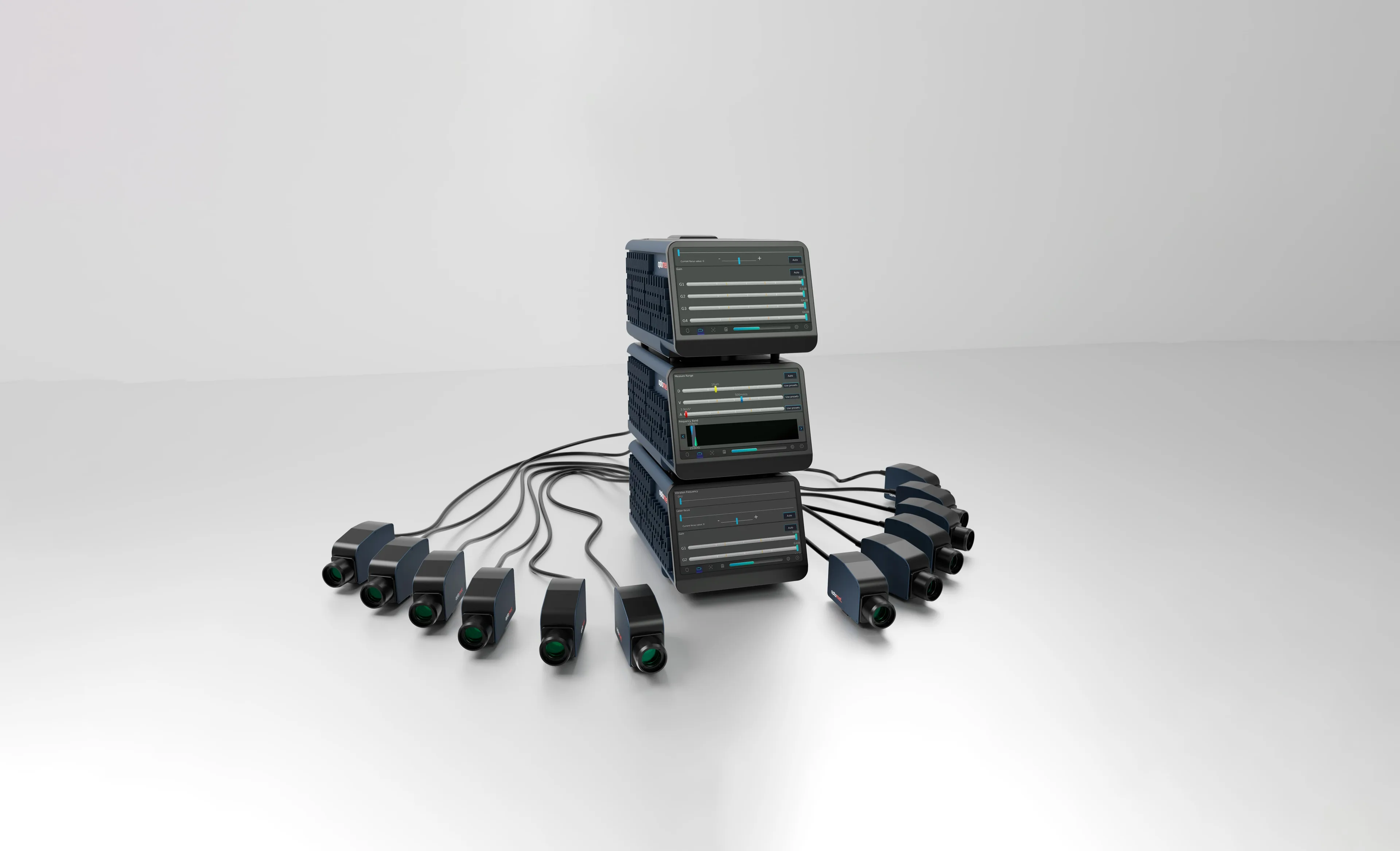

Synchronisation précise et évolutivité illimitée pour les tâches de mesure complexes
Le SMART Multi-Fiber offre une extensibilité quasi illimitée grâce à la mise en réseau de plusieurs appareils via un seul câble Ethernet. Tous les systèmes sont synchronisés et directement reliés à un ordinateur pour l’acquisition et l’analyse des données. Cette architecture innovante permet d’effectuer des mesures simultanées sur un nombre illimité de points, avec une synchronisation parfaite et une précision inférieure à la nanoseconde. Grâce à son évolutivité et à sa précision inégalées, le SMART Multi-Fiber est la solution idéale pour les tâches de mesure exigeantes nécessitant des analyses complètes et détaillées.
04
Configurez votre SMART Multi-Fiber
Composez votre vibromètre laser à partir de l’équipement de série et des options.
Bande passante en fréquence
Choisir un niveauMises à niveau
Sélection multiplePlage de vitesse
Choisir un niveauMises à niveau
Sélection multipleGrandeurs mesurées
Sélection multiple05

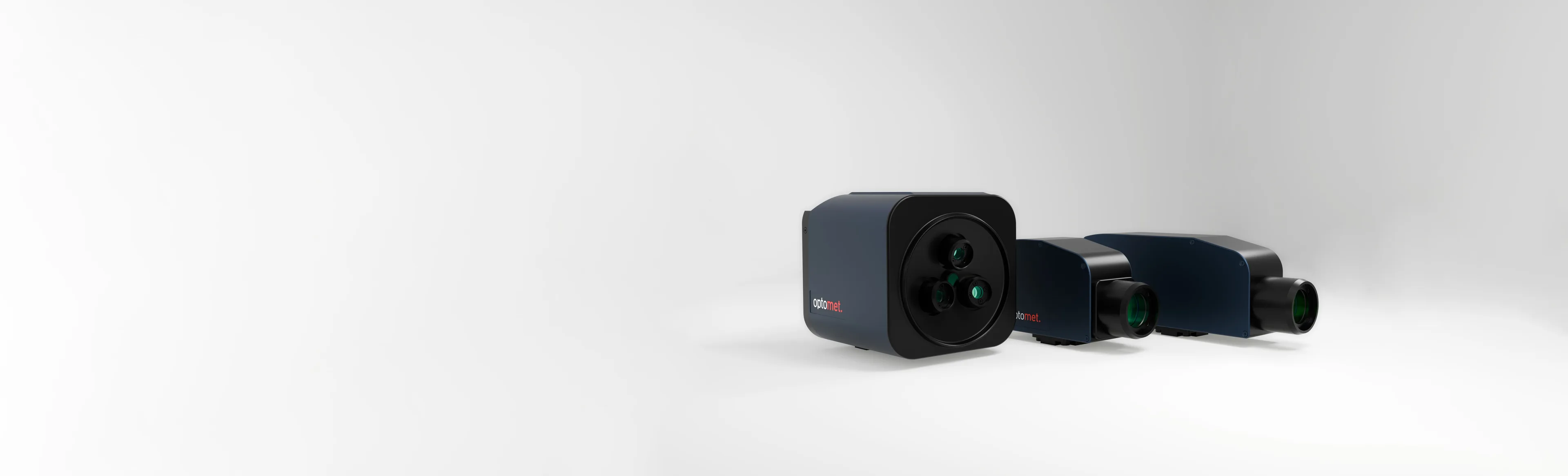

Fiber Heads disponibles
Tête fibrée autofocus moyenne portée
- Dimensions (L x l x H)
- 159 mm x 43 mm x 68 mm (sans objectif)
- Distance de travail
- 135 mm à 10 m
Tête fibrée autofocus longue portée
- Dimensions (L x l x H)
- 159 mm x 43 mm x 68 mm (sans objectif)
- Distance de travail
- 450 mm à 100 m
Tête fibrée compacte
- Dimensions (L x l x H)
- 94 mm x 43 mm x 68 mm (sans objectif)
- Distance de travail
- 25 à 189 mm
Tête fibrée 3D compacte
- Dimensions (L x l x H)
- 107 mm x 100 mm x 102 mm (sans objectif)
- Distance de travail
- 83 mm
06
Caractéristiques techniques
- Grandeurs de mesure
- Vitesse, déplacement, accélération
- Plage de fréquences
- DC à 50 MHz Filtre passe-bas librement configurable pour les signaux de vitesse, de déplacement et d’accélération
- Vitesse maximale
- 50 m/s
- Plages de mesure
- Limites de plage de mesure librement réglables entre 1 mm/s et 50 m/s pour la vitesse, 10 nm et 100 m pour le déplacement, et 10 m/s² et 100 millions de m/s² pour l’accélération
- Traitement du signal
- Numérique (basé sur FPGA)
- Filtre
- Filtres passe-bas définis par une plage de fréquences sélectionnée Filtre passe-haut librement configurable pour le déplacement Filtre de suivi : activé / désactivé
- Interface utilisateur
- Écran tactile Full HD+ de 7" avec une luminosité maximale de 1000 nits
- Dimensions
- Longueur × largeur × hauteur (sans Fiber Head) : 308 × 192 × 152 mm
- Poids
- ~ 5,6 kg à 6,4 kg + Fiber Head
- Alimentation électrique
- 100 - 240 V AC (50-60 Hz) ou 12 V DC
- Portabilité
- Conception tout-en-un pratique pour un transport sans difficulté et une installation facile
- Intervalle de calibration
- Tous les 24 mois (recommandé)
- Distance de travail
- - Distance de travail variable de 25 mm à 100 m - Choix parmi différents Fiber Heads
- Longueur d'onde du laser
- - Laser de mesure : 1550 nm, laser de visée : 510-530 nm
- Classe de protection laser
- Laser de mesure
- Puissance de sortie : <10 mW, classe 1
- Laser de visée
- Puissance de sortie : <1 mW, classe 2
- Optique
- Mise au point automatique et manuelle
- Câble à fibre optique
- 2 m en standard, disponible en option avec des câbles à fibre optique d’une longueur maximale de 50 m
- Température de fonctionnement
- -10 °C à 40 °C
- Température de stockage
- -10 °C à 65 °C
- Humidité relative
- 80 % max., sans condensation
- Télécommande
- - Connexion et pilotage simultanés de plusieurs vibromètres pour les mesures vibratoires de référence, multipoints et 3D
- Acquisition de données
- - Acquisition en phase des signaux des vibromètres et des canaux de référence - Accès aisé à toutes les données dans un logiciel unique, des vibromètres aux multiples capteurs de référence - Affichage en direct des données temporelles mesurées - Générateur de signaux arbitraires multicanal pour produire des signaux prédéfinis (sinusoïde, balayage sinusoïdal, signal carré, signal aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés
- Évaluation des mesures
- - Transformation de Fourier rapide en temps réel pour une analyse réactive des données - Affichage dans le domaine fréquentiel avec jusqu’à 536 millions de lignes FFT - Calcul de la fonction de réponse en fréquence (FRF) respectant la phase - Spectrogramme en direct des FFT de mesure en cours
- Importation/exportation de données
- - Exportation des données temporelles et fréquentielles dans des fichiers .csv, .h5 ou .mat - Exportation des données temporelles sous forme de fichier audio .wav - Enregistrement et chargement de projets au format de fichier natif
- Options de fréquence
- Frequency 250 kHz — Mesure de fréquences jusqu’à 250 kHz, couvrant l’ensemble du domaine acoustique et au-delà (standard) Frequency 5 MHz — Mesure de fréquences jusqu’à 5 MHz (option) Frequency 15 MHz — Mesure de fréquences jusqu’à 15 MHz (option) Frequency 25 MHz — Mesure de fréquences jusqu’à 25 MHz (option) Frequency 35 MHz — Mesure de fréquences jusqu’à 35 MHz (option) Frequency 50 MHz — Mesure de fréquences jusqu’à 50 MHz, aux limites des possibilités technologiques (option) Mise à niveau de fréquence M — Augmentez de 500 kHz la limite de fréquence de chaque option (option) Mise à niveau de fréquence L — Augmentez de 1 MHz la limite de fréquence de l’option de votre choix (option) Mise à niveau de fréquence XL — Augmentation de 5 MHz de la limite de fréquence d’une option (option)
- Options de vitesse
- Base — Réglage continu de la plage de mesure de vitesse entre 10 mm/s et 15 m/s (standard) High Speed — Mesurez des vitesses jusqu’à 25 m/s (option) Master — Mesure de vitesses jusqu’à 50 m/s (option) Ultra — Mesurez des vitesses jusqu’à 50 m/s et accédez à la mise à niveau High Resolution, avec une plage minimale de mesure de vitesse de 1 mm/s (option) Mise à niveau haute résolution — Plage minimale de mesure de vitesse de 1 mm/s (option) Mise à niveau de vitesse M — Augmentez de 2,5 m/s la vitesse maximale de chaque option de vitesse (option)
- Options de grandeurs mesurées
- Vitesse — Mesure des vitesses vibratoires (standard) Déplacement — Mesure des déplacements vibratoires avec des plages réglables en continu de 10 nm à 100 m (option) Accélération — Mesure des accélérations vibratoires avec des plages réglables en continu de 10 m/s² à 100 millions de m/s² (option)
07

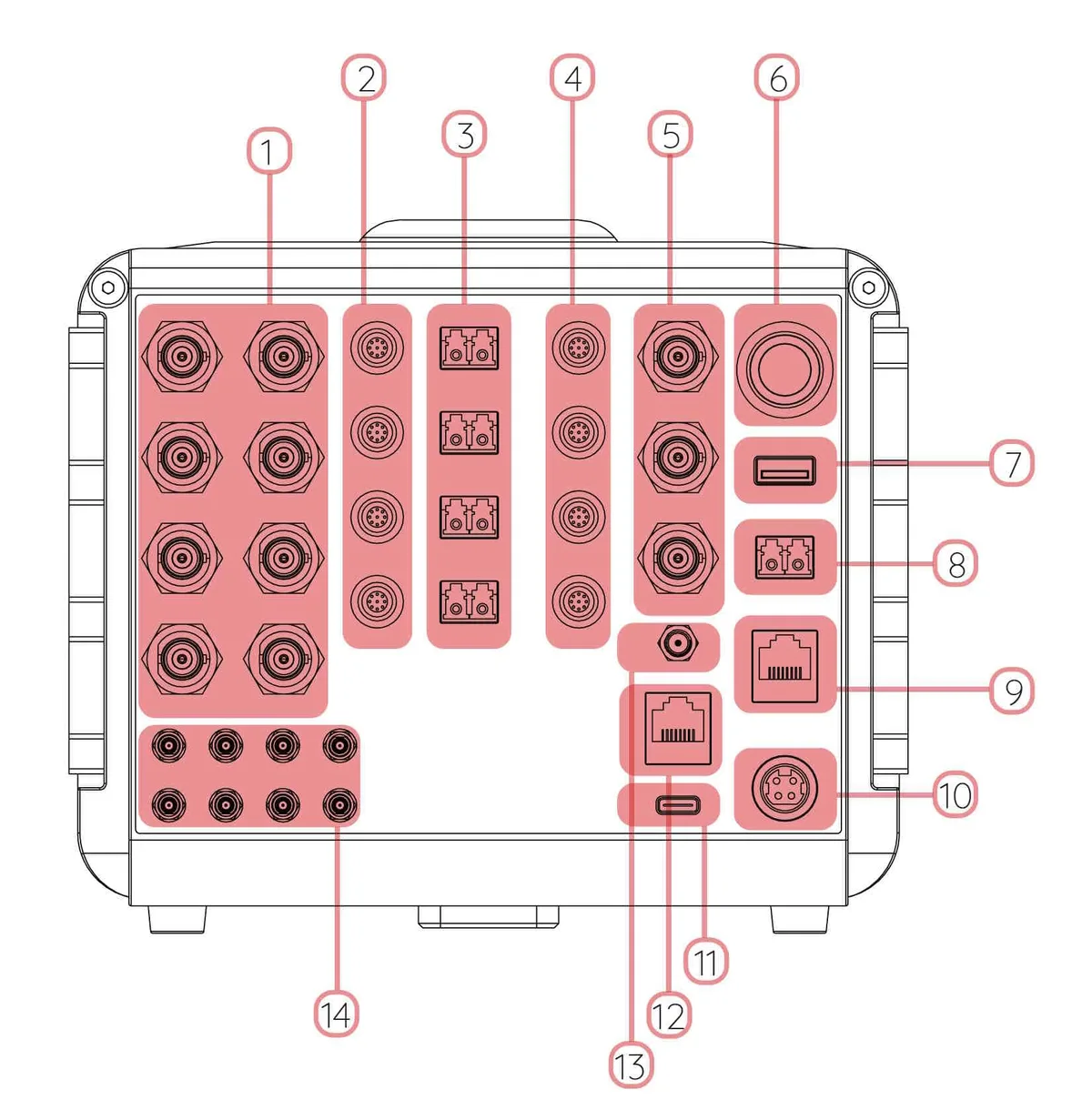

Entrées et sorties
Sorties de signal analogiques (BNC)
Sortie d’alimentation pour Fiber Head
Connecteur fibre optique (LC-Duplex)
Entrées de signal LEMO (12 canaux)
Entrées de signal HF BNC (jusqu’à 50 MHz)
Bouton de mise sous tension
Port USB (type A)
Port de communication optique
Port Ethernet : communication avec l’appareil/données
Entrée d’alimentation
Port USB (type C)
Port Ethernet : communication avec l’appareil/données
Connecteur d’antenne GNSS
Connecteurs SMB polyvalents
08
Trépied avec tête fluide
OptionAlignez précisément votre vibromètre avec des trépieds de haute qualité de Manfrotto
Sac de transport
OptionSac de transport compact et léger pour les mesures en extérieur
Valise de transport
Standardpour vibromètre à point unique Valise Peli robuste et étanche pour le stockage et le transport sécurisés du vibromètre. Dimensions extérieures (L x l x H) : 61,9 x 49,2 x 22,3 cm
Carte détectrice IR
StandardCarte détectrice IR (S) Convertit la lumière infrarouge invisible en un point lumineux visible
09
Logiciel SMART Lab
Logiciel de mesure pour toute la série SMART : acquisition synchronisée, analyse dans les domaines temporel et fréquentiel, et mesures sur le modèle 3D.
Logiciel SMART Lab : Un logiciel pour tous les appareils
Utilisez le logiciel SMART Lab avec tous les appareils de la série SMART pour exploiter pleinement leur potentiel. Les données synchronisées de différents appareils sont traitées simultanément, offrant une flexibilité inégalée pour vos configurations de mesure.
Mesures avec support de modèles 3D
Mesurez facilement des structures complexes grâce à un étalonnage intelligent et une génération simplifiée des points de mesure. Le processus d'étalonnage entièrement automatisé permet de gagner du temps et de réduire les coûts. Des visualisations vibratoires convaincantes de structures complexes sont créées grâce à l'animation fluide des données de mesure sur les modèles 3D.
Acquisition et analyse avancées
Les données temporelles et fréquentielles peuvent être analysées en temps réel, même pendant que la mesure est en cours. Ainsi, vous pouvez vérifier les réglages dès le début du processus de mesure et obtenir des résultats plus rapides et plus fiables.
SMART Multi-Fiber : une précision accrue pour l’analyse vibratoire
Doté de l’Optomet Dual Fiber System pour une qualité de signal optimale, le SMART Multi-Fiber porte la vibrométrie laser Doppler à un niveau supérieur : positionnez jusqu’à quatre Fiber Heads, séparément du boîtier Multi-Fiber, là où ils sont le plus utiles. Ils résistent aux conditions environnementales sévères, qu’il s’agisse de rayonnements ionisants ou de variations extrêmes de température.
Appartenant à la série SMART, le Multi-Fiber est bien plus qu’un simple système de mesure vibratoire sans contact. Véritable laboratoire universel tout-en-un, il rationalise le processus de mesure en recherche et développement grâce à une combinaison unique de fonctionnalités : un générateur de signaux arbitraires, une unité polyvalente d’acquisition de données, l’intégration dans un réseau de mesure vibratoire synchronisé avec précision, le tout associé à une connectivité inégalée comprenant WiFi, Bluetooth, USB et Ethernet.
Grâce à sa capacité à mesurer simultanément jusqu’à quatre canaux vibratoires, le SMART Multi-Fiber constitue le choix idéal pour le contrôle qualité industriel et de nombreuses autres applications où la précision est essentielle.
