CLASSIC Nova.
Vibromètre monoptique robuste, capable de capter presque tous types de vibrations tout en restant insensible à la surface.
Vibromètre laser SWIR à faisceau libre numérique : Capturez presque tous les types de vibrations avec notre système robuste et insensible aux surfaces.

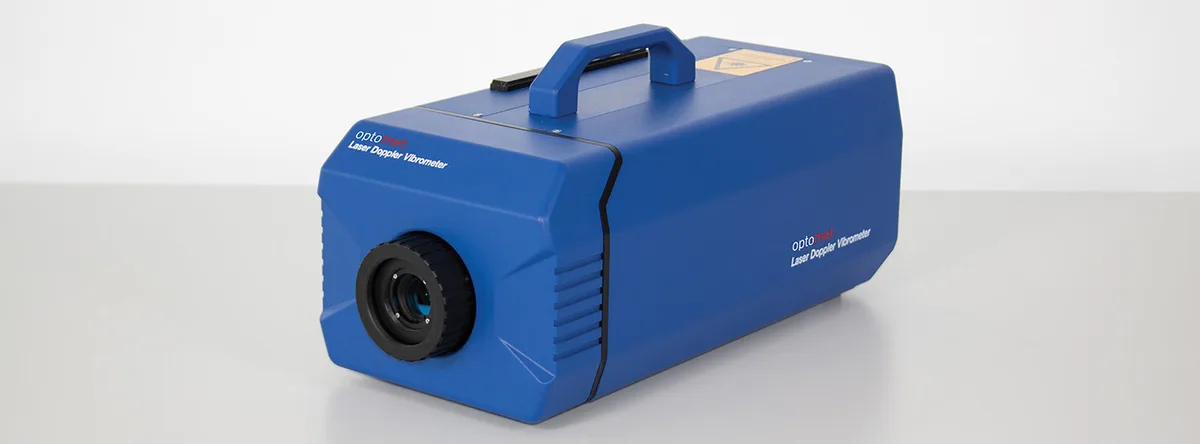

La série Nova est un vibromètre laser Doppler (LDV) moderne et numérique à faisceau libre, utilisant un laser de mesure SWIR (Short-Wavelength-InfraRed). La série Nova est indispensable lorsque chaque décibel compte pour le niveau de signal ou qu'une plage dynamique exceptionnelle est requise. Les scénarios typiques incluent des structures qui réfléchissent mal la lumière visible, telles que les surfaces sombres et rugueuses ou les tissus biologiques. La force du signal est également cruciale pour les mesures à grande distance, par exemple dans le secteur de la construction ou sur des surfaces incandescentes comme les aubes de turbine dans l'industrie aérospatiale ou dans la construction automobile et d'installations.
01
Meilleur niveau de signal
La longueur d'onde utilisée de 1550 nm permet une puissance de sortie dix fois supérieure (10 mW) par rapport aux vibromètres avec lasers HeNe visibles. Néanmoins, la sécurité oculaire maximale est assurée avec la classe de protection laser 1. De plus, les photodétecteurs dans cette gamme de longueurs d'onde ont une efficacité de plus de 98 %. Combiné à la puissance laser plus élevée, le niveau de signal est 20 dB supérieur à celui des vibromètres laser Doppler conventionnels.
02
Vibrométrie laser infrarouge - Mesure sur toutes les surfaces
La source laser infrarouge à courte longueur d'onde (SWIR) utilisée dans la série Nova permet des mesures de vibrations sur n'importe quelle surface sans traitement. Même sur les surfaces les plus difficiles, qu'il s'agisse de métal noir profond incandescent ou de verre, des données de vibration précises avec un rapport signal/bruit élevé (SNR) sont enregistrées. Les mesures sur des plaques composites en fibre de carbone ou d'autres matériaux non coopératifs peuvent être effectuées aussi facilement que les mesures à des distances de plus de 200 m, sans qu'il soit nécessaire de traiter la surface de l'objet mesuré.
03
Stabilité
Avec un seul mode laser longitudinal, la sensibilité est indépendante des changements de distance de mesure. La disponibilité immédiate de l'appareil après allumage et la stabilité face aux variations de température ambiante sont d'autres caractéristiques avantageuses.
04
Caractéristiques techniques
- Grandeurs de mesure
- Vitesse, Déplacement, Accélération
- Plage de fréquences
- DC jusqu'à 25 MHz
- Vitesse maximale
- 30 m/s
- Traitement du signal
- Numérique (Optomet UltraDSP)
- Dimensions
- Longueur x Largeur x Hauteur (sans poignée et lentille) : 380 x 180 x 148 mm
- Poids
- 8 kg
- Alimentation électrique
- 110 - 240 V AC (50 - 60 Hz) ou 12 V DC
- Consommation électrique
- 27 watts
- Assemblage
- Filetage de trépied standard
- Longueur d'onde du laser
- Laser de mesure
- 1550 nm
- Laser de visée
- 510-530 nm
- Classe de protection laser
- Laser de mesure
- Puissance de sortie : <10 mW, Classe 1
- Laser de visée
- Puissance de sortie : <1 mW, Classe 2
- Source laser
- Laser SWIR

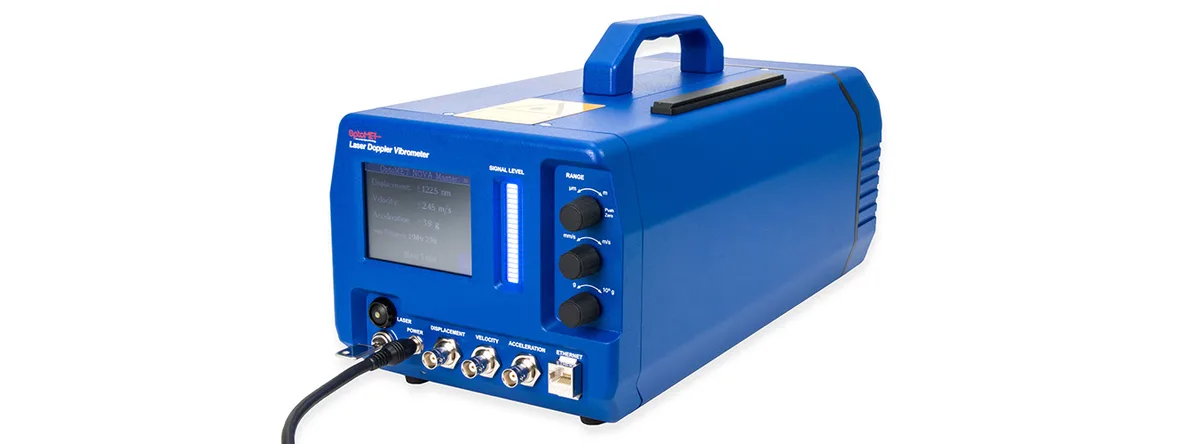

- Signal de sortie (numérique)
- Ethernet GBit (RJ45)
- Signal de sortie (analogique)
- 3 sorties BNC standard
- Interface utilisateur (sortie)
- Écran couleur 3,5" + bargraphe LED à 20 segments
- Interface utilisateur (entrée)
- Écran tactile, boutons poussoirs, interrupteur à clé (alimentation)
- Température de fonctionnement
- 0 °C à 40 °C
05
Configurez votre CLASSIC Nova
Choisissez une optique et une série, éventuellement complétées par des grandeurs de mesure supplémentaires.
Optique
Sélection multiple possibleSérie
Choisissez une option06
Trépied avec tête fluide
OptionAlignez précisément votre vibromètre avec des trépieds de haute qualité de Manfrotto
Sac de transport
OptionSac de transport compact et léger pour les mesures en extérieur

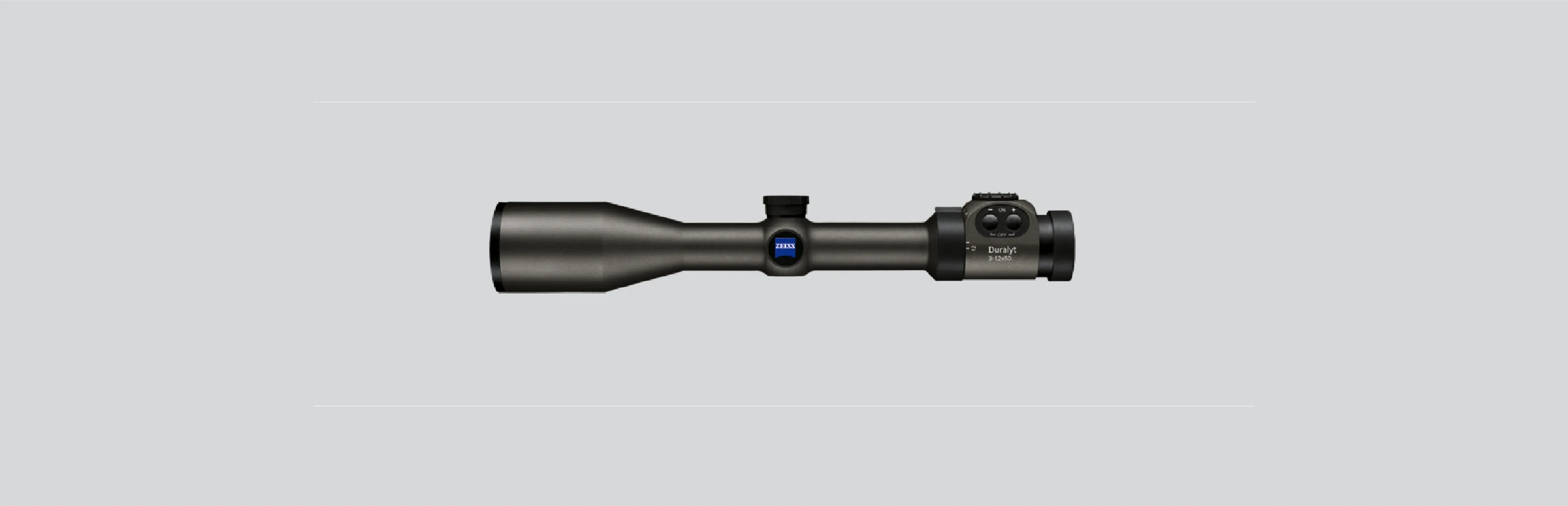

Télescope
Lunette Pour les mesures à plus grande distance, une lunette facilite la localisation du point de mesure. Le télescope peut être facilement monté sur le rail de mesure en haut du vibromètre.
Carte détectrice IR
StandardCarte détectrice IR (S) Convertit la lumière infrarouge invisible en un point lumineux visible

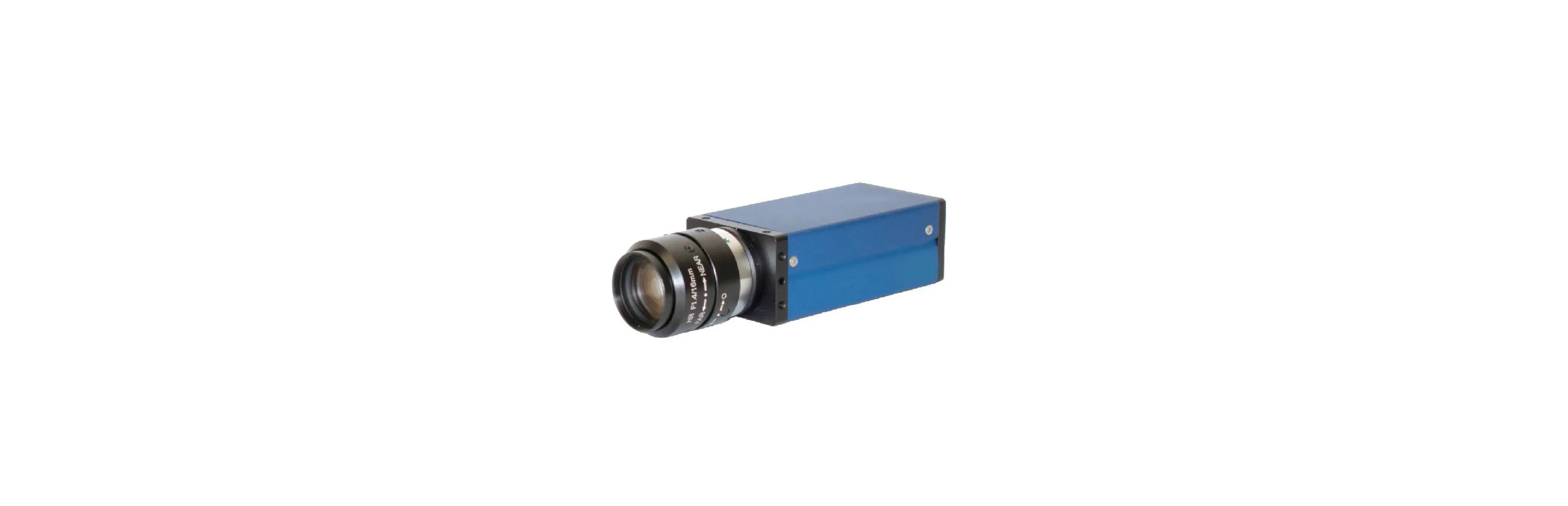

Caméra IR
Pour la visualisation numérique du point laser. La caméra peut être facilement montée sur le rail de mesure au sommet du vibromètre.
Batterie mobile
Chargeur de batterie portable, batterie externe. Pour alimenter le vibromètre lors des mesures en extérieur.
Valise de transport
pour vibromètre à point unique Valise Peli robuste et étanche pour le stockage et le transport sécurisé du vibromètre. Dimensions extérieures (L x l x H) : 61,9 x 49,2 x 22,3 cm
Points forts
- Mesure de vibrations sans contact jusqu'à 25 MHz
- Flux de travail numérique continu
- Laser de visée coaxial vert
- Vitesses de vibration jusqu'à ±30 m/s
- Résolutions de déplacement jusqu'à 50 femtomètres
- Décodeurs pouvant être mis à jour et améliorés à distance
- Laser SWIR : Niveau de signal plus élevé et indépendant de la distance de travail
- 15 plages de vitesse, 19 de déplacement et 15 d'accélération
- Sortie numérique et analogique
- Design tout-en-un compact et portable
- Utilisation intuitive
- Efficacité énergétique élevée
Applications possibles
- Large plage dynamique
Mesure vibratoire pour la recherche, le développement et l’industrie – Optomet propose la solution adaptée à vos exigences.
