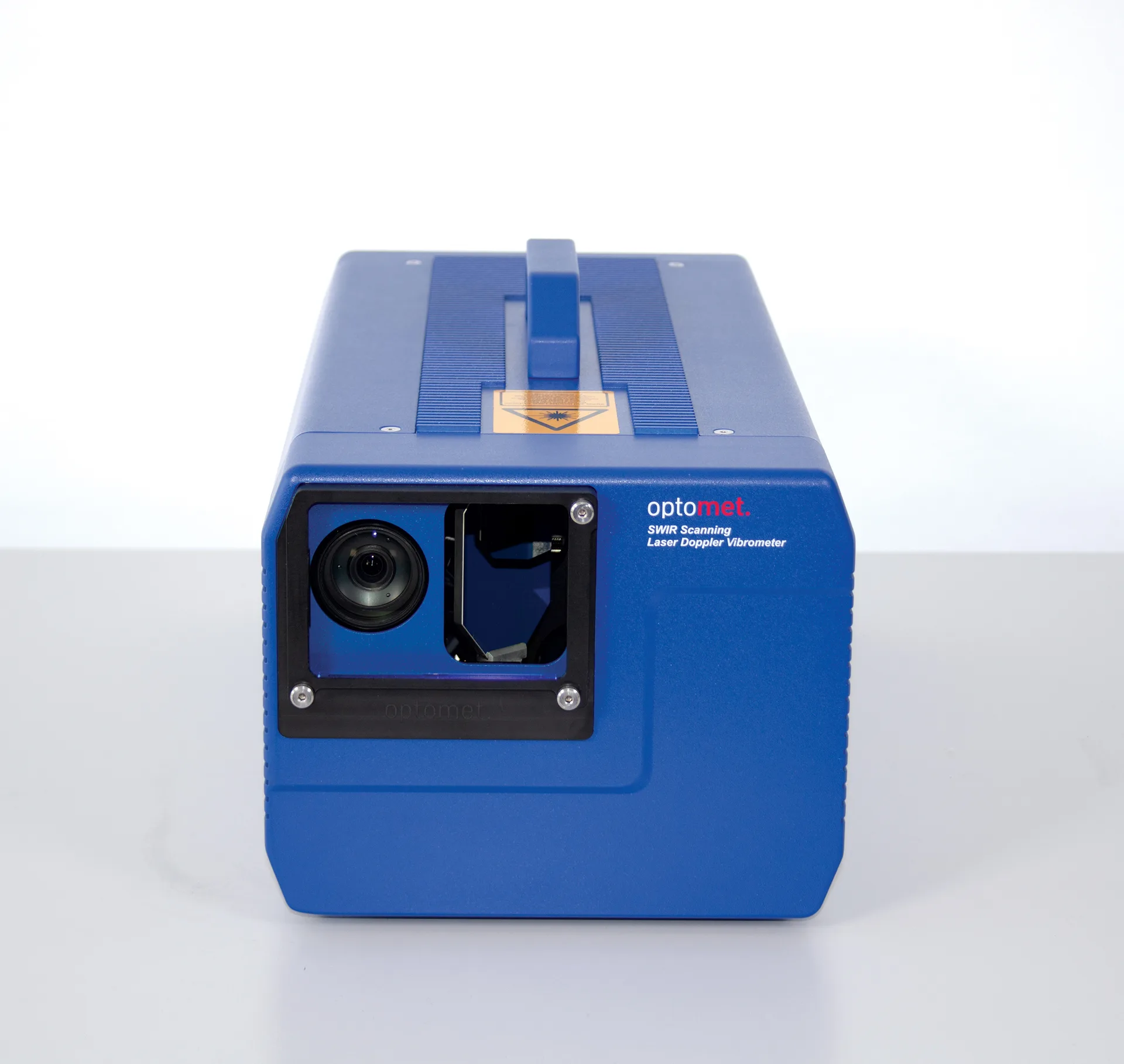

CLASSIC Scan.
Vibromètre à balayage avec technologie laser SWIR et grande ouverture optique pour des mesures sur presque toutes les surfaces.
Le premier vibromètre à balayage SWIR au monde : compact, de haute qualité et révolutionnaire.
Optomet a été pionnier avec le premier vibromètre laser Doppler à balayage basé sur le laser dans le domaine infrarouge à ondes courtes (SWIR), éliminant le besoin de traitement de surface et offrant des données de la plus haute qualité grâce à sa sensibilité de mesure exceptionnelle.
01
Vibrométrie à balayage à la pointe de la technologie
Optomet a été pionnier dans le développement du premier vibromètre à balayage basé sur le laser dans l'infrarouge à ondes courtes (SWIR), éliminant le besoin de traitement de surface et offrant des données de la plus haute qualité grâce à sa sensibilité de mesure exceptionnelle.
02
Sensibilité maximale grâce à la plus grande ouverture optique
Le vibromètre laser Doppler à balayage Optomet dispose de la plus grande ouverture optique de l'industrie, maximisant la capture de la lumière laser réfléchie et garantissant ainsi la sensibilité de mesure la plus élevée possible, même sur des points avec une rétro-diffusion laser minimale.
03
Mesures sur toutes les surfaces
En combinant la sensibilité extrêmement élevée du vibromètre à balayage Optomet avec la qualité de signal supérieure de la technologie laser SWIR, il est possible de mesurer avec précision même les surfaces à faible réflectivité optique et à de grandes distances de mesure. Les objets d'essai avec des réflectivités de surface variées et des géométries complexes sont mesurés avec le vibromètre à balayage Optomet en une seule opération, sans avoir besoin de préparer la surface de mesure avec un film réfléchissant.
04
Logiciel de mesure convivial
Le logiciel OptoSCAN pour vibromètres à balayage est l'interface utilisateur la plus conviviale et moderne de l'industrie, permettant même aux utilisateurs inexpérimentés d'obtenir des données de mesure précises de manière efficace. Pour plus d'informations, voir Logiciel / OptoSCAN. POINTS FORTS
05
Caractéristiques techniques
- Grandeurs de mesure
- Vitesse, déplacement, accélération
- Plage de fréquences
- DC jusqu'à 25 MHz
- Vitesse maximale
- 30 m/s
- Traitement du signal
- Numérique (Optomet UltraDSP)
- Dimensions
- 450 x 224 x 180 mm
- Poids
- 12 kg
- Alimentation électrique
- 110 - 240 V AC (50 - 60 Hz) ou 12 V DC
- Angle de balayage
- 50 ° x 40 °, résolution <0,001°, stabilité <0,001°/h
- Points de balayage max./s
- 30
- Caméra
- Full HD 1080p, zoom optique 30x
- Distance de travail
- Jusqu'à 100 m
- Longueur d'onde du laser
- Laser de mesure
- Puissance de sortie : 1550 nm, <10 mW, sans danger pour les yeux, classe 1
- Laser de visée
- 510-530 nm
- Classe de protection laser
- Laser de mesure
- Puissance de sortie <10 mW, sans danger pour les yeux, classe 1
- Laser de visée
- Puissance de sortie : <1 mW, sans danger pour les yeux, classe 2
- Ethernet (numérique)
- 1 GBit/s
- Sorties analogiques BNC
- Déplacement, vitesse, accélération, sorties du générateur de signaux
- Entrées analogiques BNC
- Entrée de mesure, 2 x entrée de référence (optionnel 5 x ou 8 x) Convertisseur A/N 24 bits par canal Support pour entrées IEPE (Integrated Electronic Piezoelectric)
- Température de fonctionnement
- 0 ... 40 °C
06
Configurez votre CLASSIC Scan
Choisissez une optique et une série, éventuellement complétées par des grandeurs de mesure supplémentaires.
Série
Choisissez une option07
Valise de transport pour vibromètre à balayage
StandardValise de transport pour vibromètre à balayage Valise Peli robuste et étanche pour le stockage et le transport sécurisés du vibromètre Dimensions extérieures (L x l x H) : 62,5 x 49 x 35 cm
Ensemble de miroirs
OptionEnsemble de miroirs (O) Permet des mesures de vibrations sans contact même dans des endroits difficiles d'accès. L'ensemble de miroirs comprend 4 miroirs de surface avant.
Unité coaxiale
OptionAligne les axes optiques du laser de mesure et de la caméra
Unité de gros plan
OptionPour les mesures d'objets de petite taille avec des distances de l'ordre du millimètre
Fenêtre de protection
StandardProtège l'unité de balayage contre la poussière, le vent et l'excitation acoustique à des niveaux de pression sonore élevés
Caméra IR
Pour la visualisation numérique du point laser. La caméra peut être facilement montée sur le rail de mesure au sommet du vibromètre.
Batterie mobile
Chargeur de batterie portable, batterie externe. Pour alimenter le vibromètre lors des mesures en extérieur.
Carte détectrice
Carte détectrice IR Conversion de la lumière infrarouge invisible en un point lumineux visible.
Points forts
- Compact, véritablement portable et intuitif à utiliser
- Vitesses de vibration jusqu'à ±30 m/s
- 3 sorties analogiques avec un taux d'échantillonnage de 160 Msamples/s
- Source laser SWIR et grande ouverture avec la meilleure sensibilité optique
- Résolutions de déplacement jusqu'à 50 femtomètres
- Sortie numérique Ethernet GBit
- Interfaces de données et de contrôle ouvertes
- Mise à jour et amélioration à distance via Ethernet
Applications possibles
- Vibration et géométrie d'un violoncelle
- Large plage dynamique
- Vibrations d'une meule abrasive rugueuse et rotative
- Détection de résonances défectueuses sur une plaque en CFRP
- Champ sonore d'un lévitateur acoustique
- Mesure à balayage haute fréquence
Logiciel de mesure et d'acquisition de données pour vibromètre laser

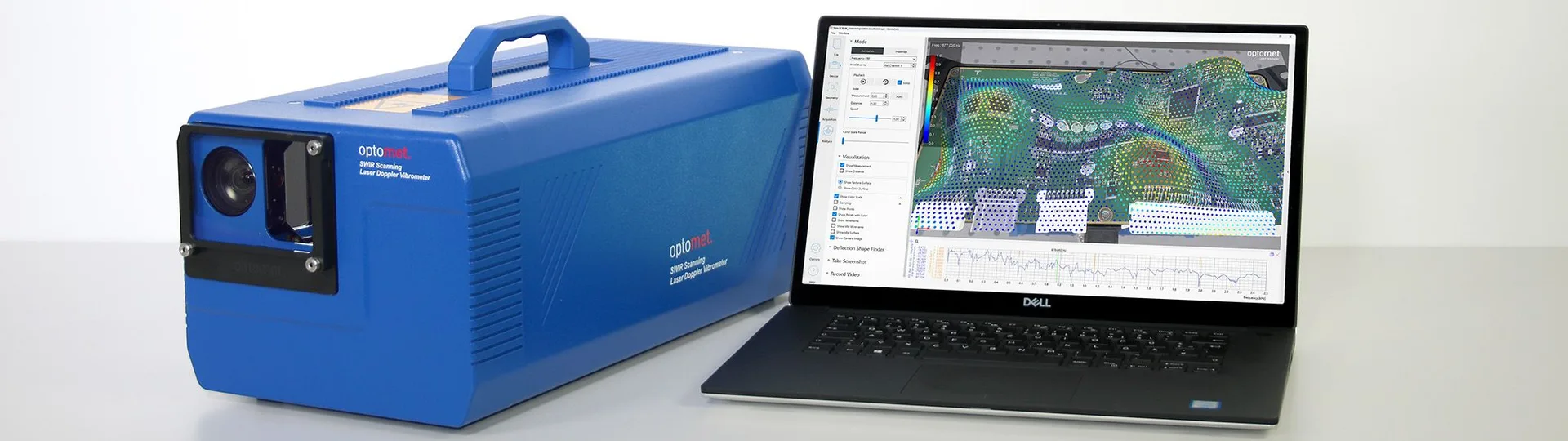

Notre vibromètre à balayage peut être utilisé à la fois en mode balayage avec le logiciel OptoSCAN et en mode point unique avec le logiciel OptoGUI pour gérer les réglages du vibromètre, démarrer la mesure et analyser les données. Les deux modes et programmes peuvent même être utilisés simultanément.
