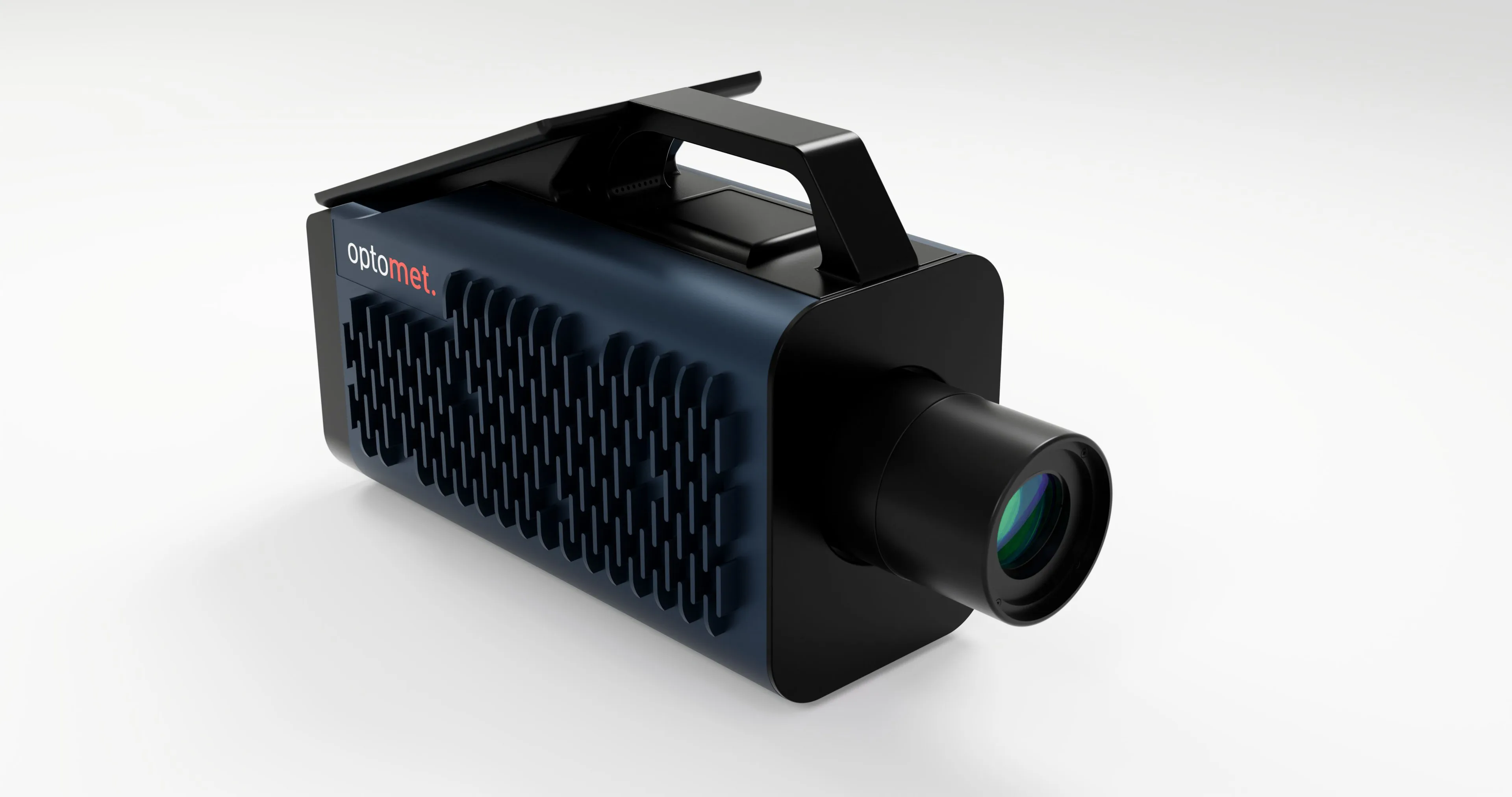

SMART Single+.
Vibromètre laser tout-en-un avec acquisition de données et générateur de signaux intégrés, pour des mesures ponctuelles précises et simples.
La précision tout-en-un
Démarrez SMART : votre porte d’entrée intelligente dans l’univers de la vibrométrie, alliant technologie innovante et savoir-faire pratique pour des mesures et analyses de données avancées.
Le SMART Single+ réunit un vibromètre laser Doppler, un système d’acquisition de données et un générateur de signaux dans un seul appareil, améliorant ainsi l’efficacité des mesures et la connectivité pour les ingénieurs et les chercheurs.
01
Déterminez la fonction de transfert de l’objet testé
Le vibromètre laser Doppler SMART Single+ est idéal pour déterminer la fonction de transfert des objets testés. Cette fonction est essentielle pour caractériser les propriétés dynamiques des matériaux et des composants. Le Single+ permet d’effectuer une analyse vibratoire sans contact afin d’étudier le comportement vibratoire des objets, une capacité indispensable au contrôle qualité et au développement de produits.
02
Extrêmement facile à manipuler : un poids réduit pour des performances optimales
Notre SMART Single+ offre des performances exceptionnelles pour un poids minimal, ce qui en fait la solution idéale pour une grande variété d’applications. Sa légèreté facilite le transport et l’installation, permettant ainsi de gagner du temps et d’accroître l’efficacité des opérations de mesure.
03
Visualisation et analyse intégrées des données
Cet appareil de pointe intègre des fonctions de visualisation et d’analyse des données. Les utilisateurs peuvent afficher et analyser les résultats de mesure directement sur l’appareil, sans avoir à exporter les données pour une évaluation distincte. Cette fonctionnalité permet de gagner du temps et d’évaluer immédiatement les données de mesure, ce qui est particulièrement utile pour les applications sur le terrain.
04
Mesures synchronisées

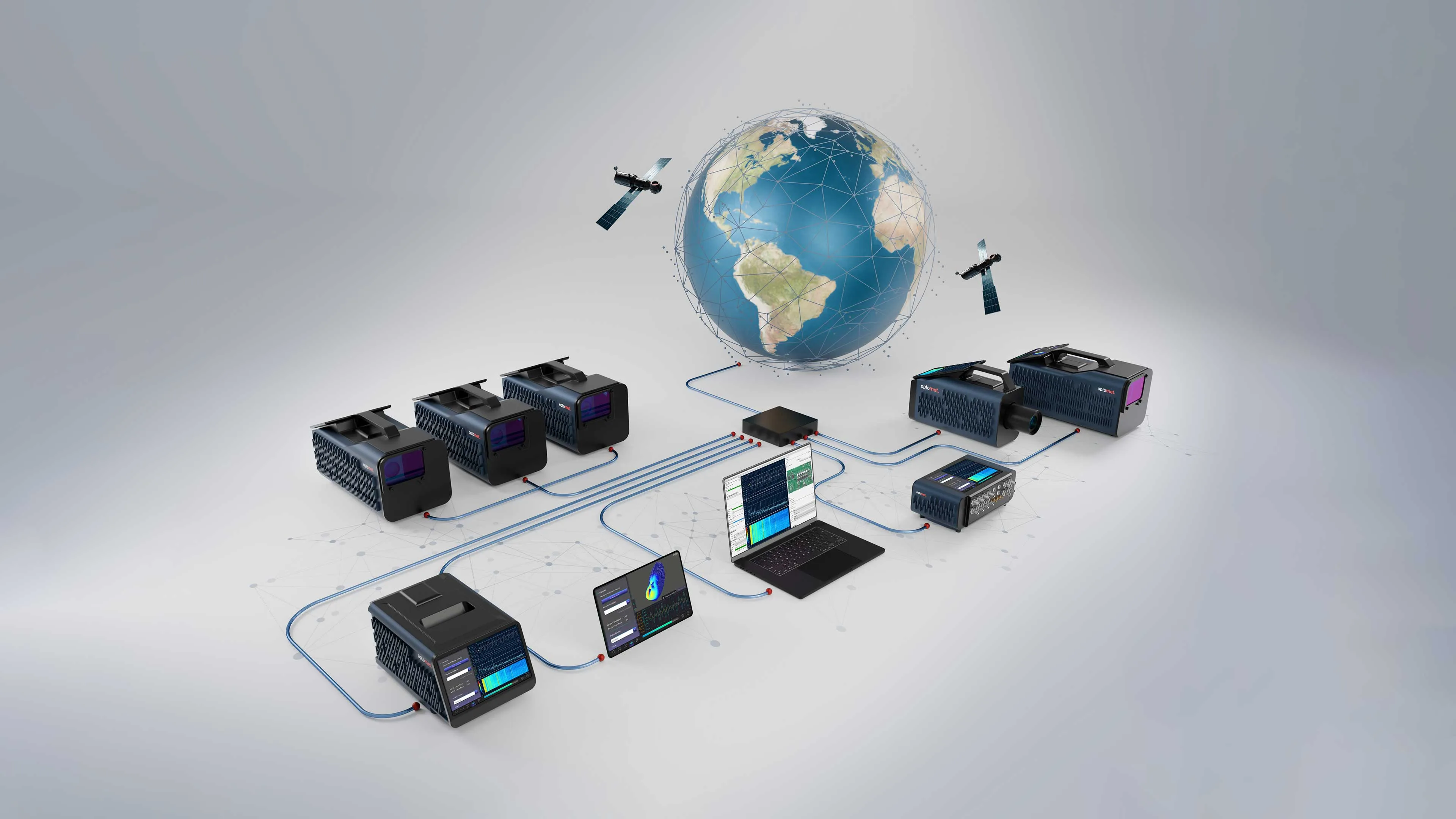

Le SMART Single+ prend en charge les mesures synchronisées, une fonction essentielle pour répondre aux exigences d’analyse complexes. Les utilisateurs peuvent ainsi mesurer simultanément différents points à l’aide de plusieurs appareils, ce qui est indispensable pour évaluer avec précision les propriétés dynamiques des objets testés. La précision et la fiabilité des données acquises s’en trouvent améliorées.
05
Configurez votre SMART Single+
Composez votre vibromètre laser à partir de l’équipement de série et des options.
Bande passante en fréquence
Choisir un niveauMises à niveau
Sélection multiplePlage de vitesse
Choisir un niveauMises à niveau
Sélection multipleGrandeurs mesurées
Sélection multiple06
Caractéristiques techniques
- Grandeurs de mesure
- Vitesse, déplacement, accélération
- Plage de fréquences
- DC à 50 MHz Filtre passe-bas librement configurable pour les signaux de vitesse, de déplacement et d’accélération
- Vitesse maximale
- 50 m/s
- Plages de mesure
- Limites de plage de mesure librement réglables entre 1 mm/s et 50 m/s pour la vitesse, 10 nm et 100 m pour le déplacement, 10 m/s² et 100 millions de m/s² pour l’accélération
- Traitement du signal
- Numérique (basé sur FPGA)
- Filtre
- Filtres passe-bas définis par une plage de fréquences sélectionnée Filtre passe-haut librement configurable pour le déplacement Filtre de suivi : activé / désactivé
- Interface utilisateur
- Écran tactile Full HD+ 7" avec une luminosité maximale de 1000 nits
- Dimensions
- Longueur × largeur × hauteur (sans poignée ni objectif) : 288 × 136 × 198 mm
- Poids
- ~ 5,5 kg + objectif
- Alimentation électrique
- 100 - 240 V AC (50-60 Hz) ou 12 V DC
- Portabilité
- Conception tout-en-un pratique pour un transport fluide et une installation facile
- Intervalle de calibration
- Tous les 24 mois (recommandé)
- Distance de travail
- - Distance de travail variable de 6 mm à 100 m - Choix parmi différents objectifs
- Longueur d'onde du laser
- - Laser de mesure : 1550 nm, laser de visée : 510-530 nm
- Classe de protection laser
- Laser de mesure
- Puissance de sortie : <10 mW, classe 1
- Laser de visée
- Puissance de sortie : <1 mW, classe 2
- Optique
- Mise au point automatique et manuelle
- Température de fonctionnement
- -10 °C à 40 °C
- Température de stockage
- -10 °C à 65 °C
- Humidité relative
- 80 % max., sans condensation
- Télécommande
- - Connexion et pilotage simultanés de plusieurs vibromètres pour les mesures vibratoires de référence, multipoints et 3D
- Acquisition de données
- - Acquisition synchrone en phase des signaux vibrométriques et des canaux de référence - Accès pratique à toutes les données dans un logiciel unique, des vibromètres aux multiples capteurs de référence - Affichage en temps réel des données temporelles mesurées - Générateur de signaux arbitraires multicanal pour produire des signaux prédéfinis (sinusoïde, balayage sinusoïdal, signal carré, bruit aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés
- Évaluation des mesures
- - Transformation de Fourier rapide en temps réel pour une analyse réactive des données - Représentation dans le domaine fréquentiel avec jusqu’à 536 millions de lignes FFT - Calcul de la fonction de réponse en fréquence (FRF) avec respect de la phase - Spectrogramme en direct des FFT de mesure en cours
- Importation/exportation de données
- - Exportation des données temporelles et fréquentielles dans des fichiers .csv, .h5 ou .mat - Exportation des données temporelles sous forme de fichier audio .wav - Enregistrement et chargement de projets au format de fichier natif
- Options de fréquence
- Frequency 250 kHz — Mesure de fréquences jusqu’à 250 kHz, couvrant l’intégralité du domaine acoustique et au-delà (standard) Frequency 5 MHz — Mesure de fréquences jusqu’à 5 MHz (option) Frequency 15 MHz — Mesure de fréquences jusqu’à 15 MHz (option) Frequency 25 MHz — Mesure de fréquences jusqu’à 25 MHz (option) Frequency 35 MHz — Mesure de fréquences jusqu’à 35 MHz (option) Frequency 50 MHz — Mesure de fréquences jusqu’à 50 MHz, aux limites de ce que permet la technologie (option) Mise à niveau de fréquence M — Augmentez de 500 kHz la limite de fréquence de n’importe quelle option (option) Mise à niveau de fréquence L — Augmentation de 1 MHz de la limite de fréquence de n’importe quelle option (option) Mise à niveau de fréquence XL — Augmentation de 5 MHz de la limite de fréquence d’une option (option)
- Options de vitesse
- Base — Réglage continu de la plage de mesure de vitesse entre 10 mm/s et 15 m/s (standard) High Speed — Mesurez des vitesses jusqu’à 25 m/s (option) Master — Mesure de vitesses jusqu’à 50 m/s (option) Ultra — Mesurez des vitesses jusqu’à 50 m/s et accédez à la mise à niveau High Resolution avec une plage de mesure de vitesse minimale de 1 mm/s (option) Mise à niveau haute résolution — Plage de mesure de vitesse minimale de 1 mm/s (option) Mise à niveau de vitesse M — Augmentez de 2,5 m/s la vitesse maximale de n’importe quelle option de vitesse (option)
- Options de grandeurs mesurées
- Vitesse — Mesure des vitesses vibratoires (standard) Déplacement — Mesure des déplacements vibratoires avec des plages réglables en continu de 10 nm à 100 m (option) Accélération — Mesure des accélérations vibratoires avec des plages réglables en continu de 10 m/s² à 100 millions de m/s² (option)
07

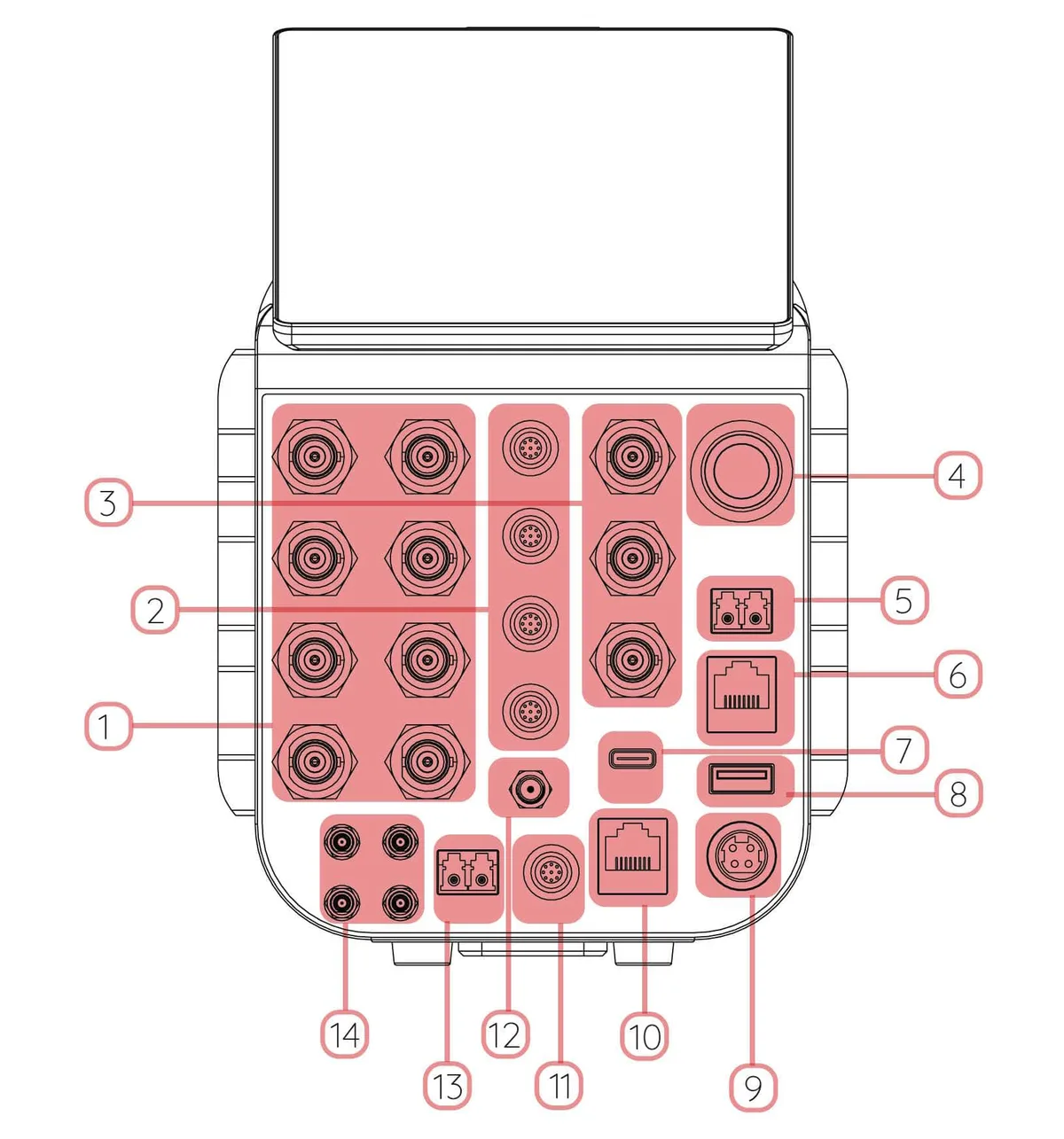

Entrées et sorties
Sorties de signaux analogiques (BNC)
Entrées de signaux LEMO (12 canaux)
Entrées de signaux HF BNC (jusqu’à 50 MHz)
Bouton de mise sous tension
Port de communication optique
Port Ethernet : pour la communication avec l’appareil et le transfert de données
Port USB (Type-C)
Port USB (Type-A)
Entrée d’alimentation
Port Ethernet pour la communication avec l’appareil et le transfert de données
Sortie d’alimentation
Connecteur d’antenne GNSS
Connecteur de fibre optique (LC-Duplex)
Connecteurs SMB polyvalents
08

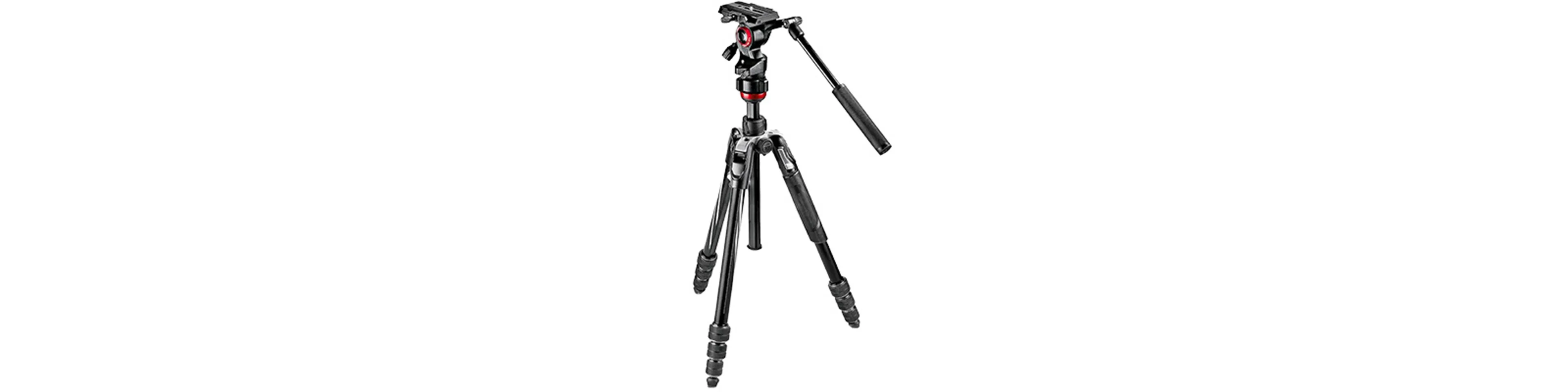

Trépied avec tête fluide
OptionAlignez précisément votre vibromètre avec des trépieds de haute qualité de Manfrotto
Sac de transport
OptionSac de transport compact et léger pour les mesures en extérieur
Valise de transport
Standardpour vibromètre à point unique Valise Peli robuste et étanche pour le stockage et le transport sécurisés du vibromètre. Dimensions extérieures (L x l x H) : 61,9 x 49,2 x 22,3 cm

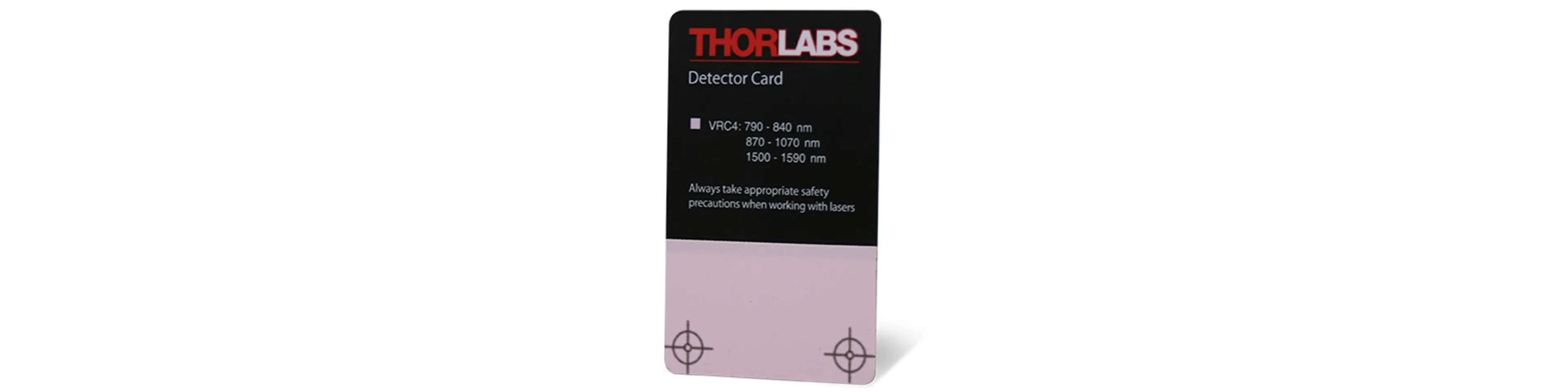

Carte détectrice IR
StandardConversion de la lumière infrarouge invisible en un point lumineux visible
09
Logiciel SMART Lab
Logiciel de mesure pour toute la série SMART : acquisition synchronisée, analyse dans les domaines temporel et fréquentiel, et mesures sur le modèle 3D.
Logiciel SMART Lab : Un logiciel pour tous les appareils
Utilisez le logiciel SMART Lab avec tous les appareils de la série SMART pour exploiter pleinement leur potentiel. Les données synchronisées de différents appareils sont traitées simultanément, offrant une flexibilité inégalée pour vos configurations de mesure.
Mesures avec support de modèles 3D
Mesurez facilement des structures complexes grâce à un étalonnage intelligent et une génération simplifiée des points de mesure. Le processus d'étalonnage entièrement automatisé permet de gagner du temps et de réduire les coûts. Des visualisations vibratoires convaincantes de structures complexes sont créées grâce à l'animation fluide des données de mesure sur les modèles 3D.
Acquisition et analyse avancées
Les données temporelles et fréquentielles peuvent être analysées en temps réel, même pendant que la mesure est en cours. Ainsi, vous pouvez vérifier les réglages dès le début du processus de mesure et obtenir des résultats plus rapides et plus fiables.

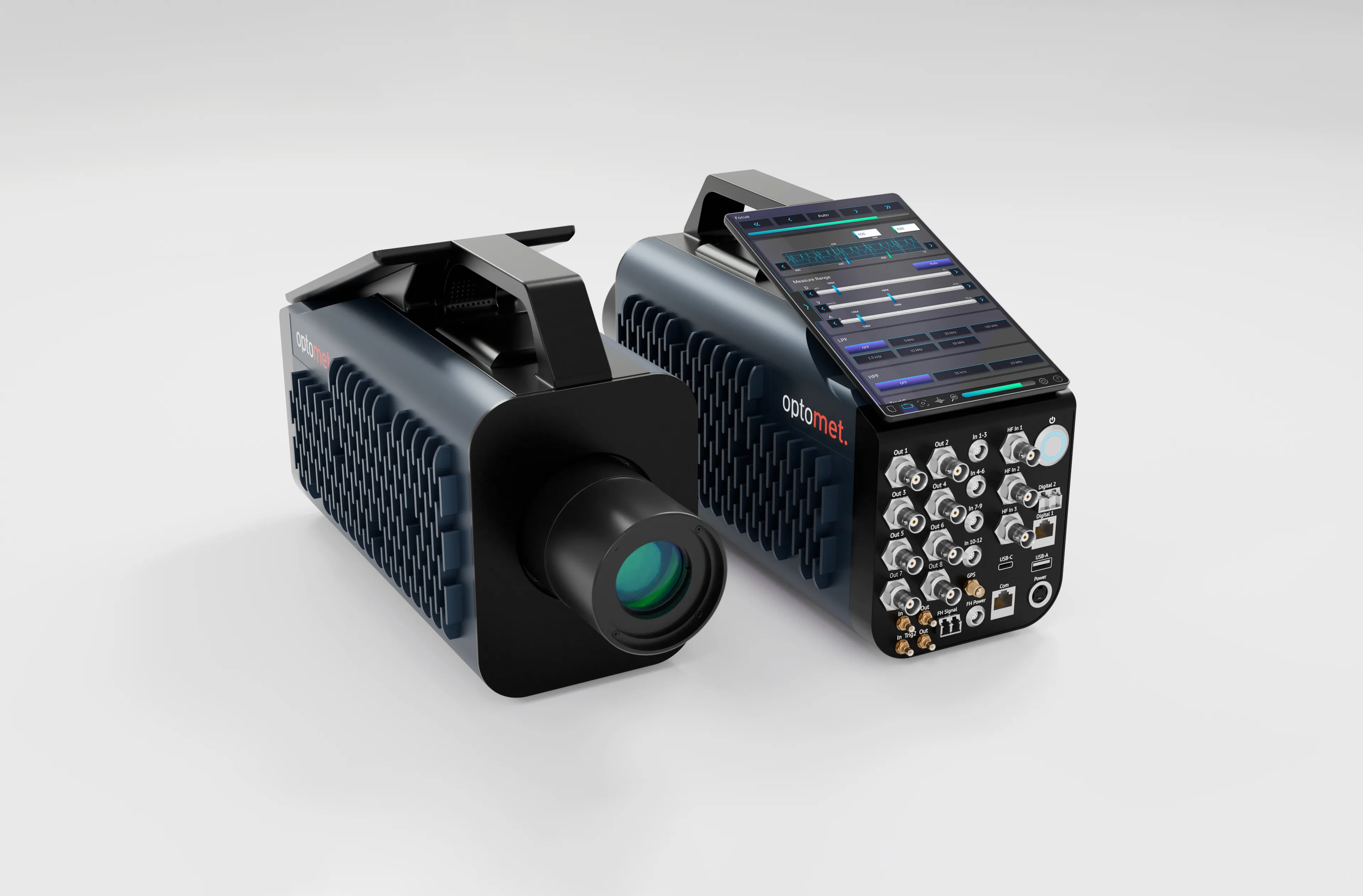

L’appareil de laboratoire ultime – Gagnez en efficacité avec SMART Single+
Issu de la gamme révolutionnaire SMART, SMART Single+ est bien plus qu’un vibromètre laser Doppler : c’est un laboratoire réuni dans un seul appareil. Outre les mesures vibratoires monopoint de haute précision, sans contact et sans rétroaction, SMART Single+ est un système multicanal d’acquisition synchrone de données doté d’un générateur intégré de signaux arbitraires.
La modularité est inscrite dans l’ADN de SMART Single+ : ce système évolutif de caractérisation vibratoire se synchronise avec précision avec tout autre appareil de la gamme SMART et s’adapte avec souplesse à l’évolution de vos besoins. Il permet aux ingénieurs, aux chercheurs et aux étudiants de rationaliser leur processus de mesure, puisqu’ils n’ont plus besoin de solutions DAQ distinctes ni de générateurs de signaux.
Même utilisé seul, il améliore l’efficacité grâce à un traitement du signal plus rapide et optimisé, à une connectivité accrue avec d’autres appareils via WiFi, Bluetooth et USB, ainsi qu’à un écran tactile polyvalent de 7 pouces permettant de modifier tous les réglages en déplacement. L’intégration de toutes ces fonctionnalités dans un design radicalement compact, associée à une solution logicielle tout-en-un intuitive et performante, fait de SMART Single+ le choix idéal pour l’ingénierie, le développement et la recherche.
Mesure vibratoire pour la recherche, le développement et l’industrie – Optomet propose la solution adaptée à vos exigences.
