CLASSIC Fiber.
Vibromètre monopoint doté de têtes de mesure à fibre optique, faciles à déplacer et à positionner avec flexibilité, même sur des points de mesure difficiles d’accès.

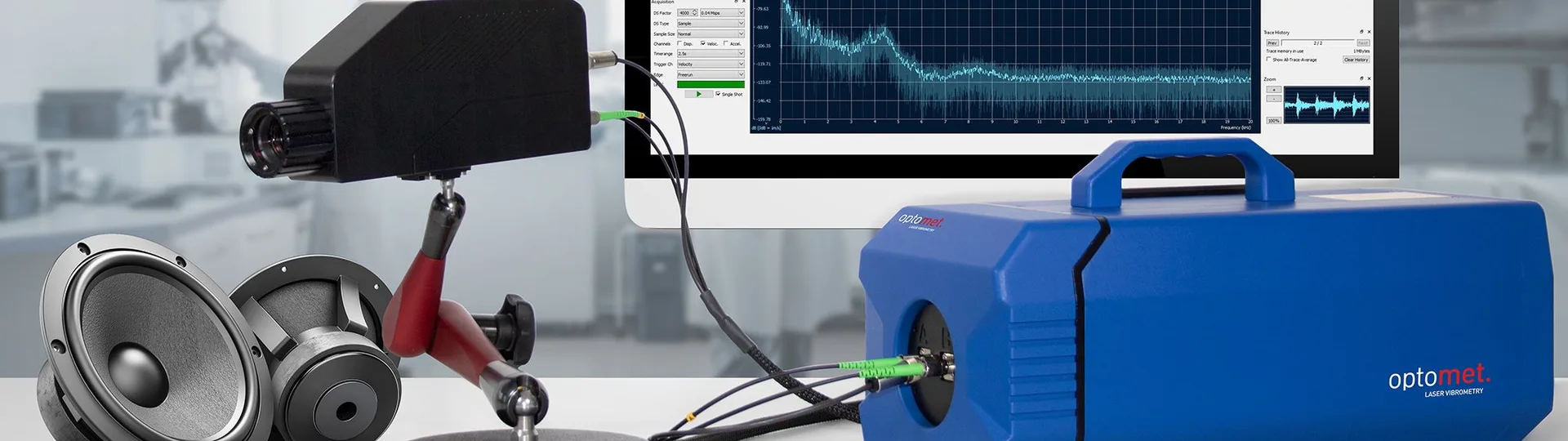

Vibromètre laser SWIR numérique à fibre optique : bénéficiez d’une flexibilité sans compromis pour répondre à vos besoins.
La série Optomet Fiber constitue une évolution de la série Nova et associe les performances supérieures de la vibrométrie laser SWIR (infrarouge à ondes courtes) à la flexibilité de têtes de mesure compactes à fibre optique.
01

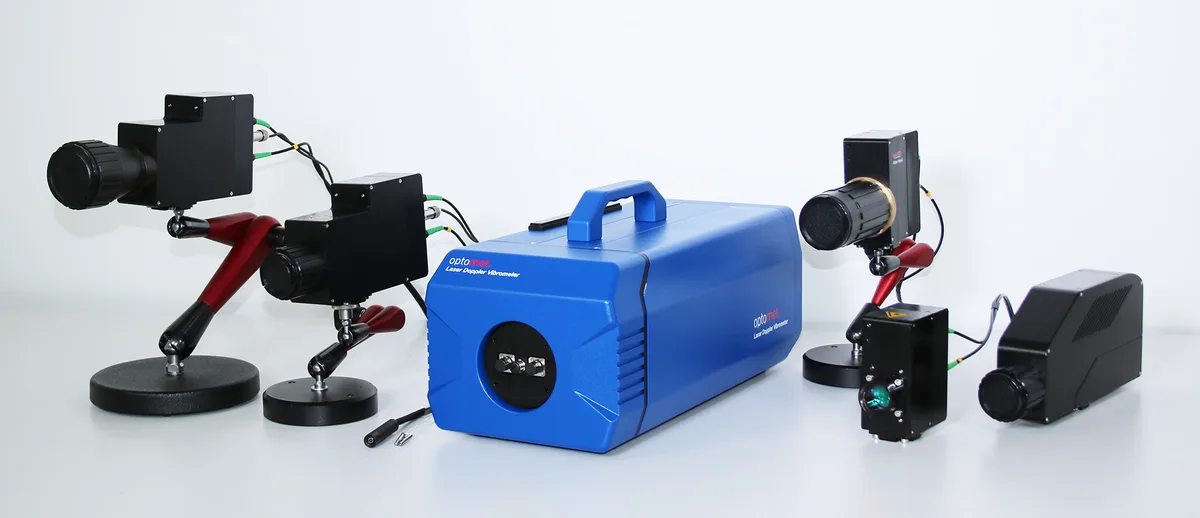

Têtes de mesure compactes et flexibles
Grâce à ses petites têtes optiques compactes, le système est parfaitement adapté aux mesures dans les espaces les plus exigus et offre une manipulation nettement plus simple, notamment lorsque les têtes doivent être fréquemment repositionnées. Les versions avec caméra intégrée facilitent la définition du point de mesure. Des têtes longue distance ainsi que des têtes miniatures destinées aux espaces extrêmement restreints sont disponibles.
02
Conditions environnementales exigeantes
Conditions environnementales exigeantes La séparation de la tête optique et du vibromètre offre aux clients une solution flexible pour les environnements de mesure exigeants et les applications spéciales, sans qu'un vibromètre dédié soit nécessaire pour chaque scénario.
03

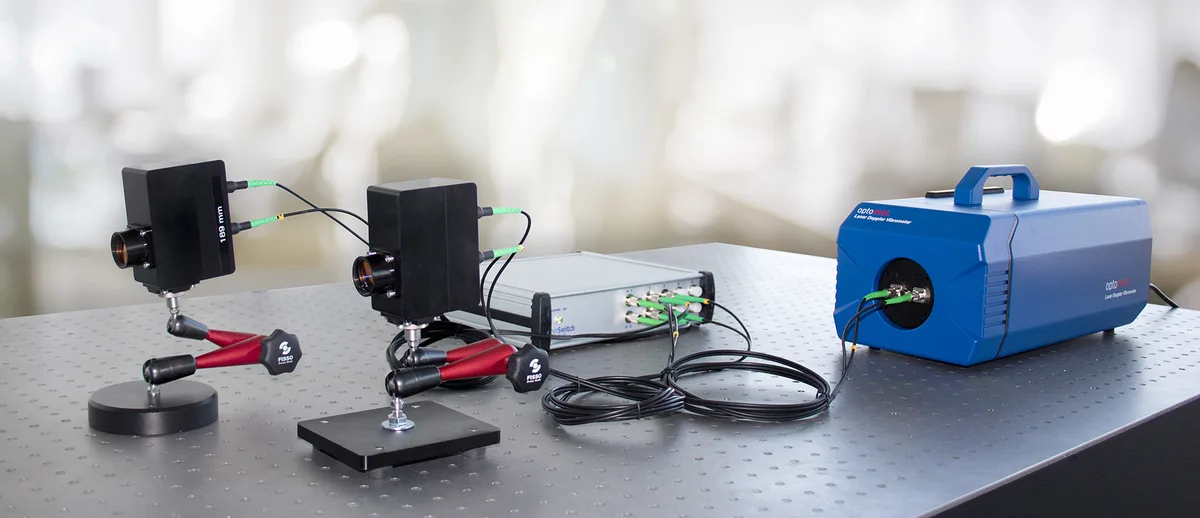

Plusieurs têtes sur un même vibromètre
Plusieurs têtes de mesure sur un seul vibromètre Un commutateur optique permet de raccorder plusieurs têtes optiques à un même appareil afin de surveiller plusieurs points de mesure avec un seul vibromètre. Le commutateur et la sélection de la voie active sont pilotés via Ethernet.
04
Caractéristiques techniques
- Grandeurs de mesure
- Vitesse, déplacement, accélération
- Plage de fréquences
- DC à 25 MHz
- Vitesse maximale
- 30 m/s
- Traitement du signal
- Numérique (Optomet UltraDSP)
- Dimensions
- Longueur x largeur x hauteur (sans poignée ni lentille) : 380 x 180 x 148 mm
- Poids
- 8 kg
- Alimentation électrique
- 110 - 240 V AC (50 - 60 Hz) ou 12 V DC
- Consommation électrique
- 27 watts
- Assemblage
- Filetage standard pour trépied
- Longueur d'onde du laser
- Laser de mesure
- 1550 nm
- Laser de visée
- 510-530 nm
- Classe de protection laser
- Laser de mesure
- Puissance de sortie : <10 mW, classe 1
- Laser de visée
- Puissance de sortie : <1 mW, classe 2
- Source laser
- Laser SWIR
- Signal de sortie (numérique)
- Ethernet GBit (RJ45) / WiFi
- Signal de sortie (analogique)
- 3 sorties BNC standard
- Interface utilisateur (sortie)
- Écran couleur 3,5" + bargraphe à LED 20 segments
- Interface utilisateur (entrée)
- Écran tactile, boutons rotatifs avec fonction poussoir, interrupteur à clé (marche/arrêt)
- Température de fonctionnement
- 0 °C à 40 °C
05
Configurez votre CLASSIC Fiber
Choisissez une optique et une série, éventuellement complétées par des grandeurs de mesure supplémentaires.
Série
Choisissez une option06
Tête à fibre longue portée Autofocus Pro
• Dimensions (L x l x H) : 286,5 x 100,5 x 44 mm • Câble à fibre détachable • Autofocus, mise au point à distance, mise au point manuelle • Distance de travail : 450 mm ... 100 m • Taille min. du point focal (typ.) : 72 um à 450 mm • Taille du point laser pilote réduite
Tête à fibre moyenne portée Autofocus Pro
• Dimensions (L x l x H) : 241 x 100,5 x 44 mm • Câble à fibre amovible • Autofocus, mise au point à distance, mise au point manuelle • Distance de travail : 135 mm ... 10 m • Taille min. du point focal (typ.) : 42 um à 135 mm • Taille du point laser pilote réduite • Compatible avec Micro-Manipulator
Tête à fibre longue portée avec autofocus
• Dimensions (L x l x H) : 221 x 43,9 x 95 mm • Autofocus, mise au point à distance, mise au point manuelle • Distance de travail : 450 mm ... 100 m • Taille min. du point focal (typ.) : 72 um à 450 mm
Tête à fibre moyenne portée avec autofocus
• Dimensions (L x l x H) : 175,5 x 43,9 x 95 mm • Autofocus, mise au point à distance, mise au point manuelle • Distance de travail : 135 mm ... 10 m • Taille min. du point focal (typ.) : 42 um à 135 mm
Tête à fibre à mise au point manuelle
• Dimensions (L x l x H) : 157 x 43,9 x 95 mm • Version courte portée : - Distance de travail : 15 mm ... 5 m - Taille min. du point focal (typ.) : 27 um à 15 mm • Version moyenne portée : - Distance de travail : 270 mm ... 10 m - Taille min. du point focal (typ.) : 67 um à 270 mm
Tête à fibre compacte
• Dimensions (L x l x H) : 89 x 43,9 x 95 mm • Distance de travail fixe sélectionnable : 25, 37, 64, 89, 139 ou 189 mm • Taille du point focal (typ.) : - 25 um à 25 mm - 29 um à 37 mm - 43 um à 64 mm - 61 um à 89 mm - 90 um à 139 mm - 118 um à 189 mm
Valise de transport pour tête à fibre manuelle
Valise de transport pour Manual Focus Fiber Head Valise de transport robuste et étanche.
Valise de transport pour tête à fibre avec autofocus
Valise de transport robuste et étanche.
Sac de transport
OptionSac de transport compact et léger pour les mesures en extérieur
Valise de transport
Standardpour vibromètre à point unique Valise Peli robuste et étanche pour le stockage et le transport sécurisés du vibromètre. Dimensions extérieures (L x l x H) : 61,9 x 49,2 x 22,3 cm
Batterie mobile
Chargeur de batterie portable, batterie externe. Pour alimenter le vibromètre lors des mesures en extérieur.
Carte détectrice
Carte détectrice IR Conversion de la lumière infrarouge invisible en un point lumineux visible.
Positionnement de la scène
Table de positionnement Alignez précisément votre tête de mesure à fibre.
Points forts
- Tête de mesure compacte, flexible et robuste
- Excellent niveau de signal
- Longueur de câble au choix : 2, 5, 20... mètres
- Ethernet : sortie numérique (1 GBit/s) et commande à distance
- Plage dynamique de 32 bits pour les mesures de déplacement
- Bande passante en fréquence : de DC à 25 MHz
- Vitesses vibratoires jusqu’à ± 30 m/s
- Résolution de déplacement jusqu’à 50 femtomètres
- Fonction multiplexage
Exemple d’application
Mesure d’une turbine avec des Fiber Heads multiplexées, sans repositionnement
Le Fiber-Multiplex est une extension innovante spécialement conçue pour la série Optomet Fiber. L’intégration d’un commutateur à fibre optique lui confère des fonctionnalités avancées.
Têtes à fibre optique
Découvrez nos Fiber Heads véritablement flexibles et modulaires
Différents Fiber Heads optimisés pour la série Fiber sont disponibles. Choisissez le système optique adapté en fonction de la distance de travail, de la réflectivité de la surface à mesurer, de la taille du point focal ou de l’environnement de mesure. Nous vous accompagnons volontiers dans le choix du Fiber Head le mieux adapté à votre application de mesure.
Mesure vibratoire pour la recherche, le développement et l’industrie – Optomet propose la solution adaptée à vos exigences.
