Medición de vibraciones
La amplitud, la frecuencia, la fase y los modos propios permiten medir el comportamiento dinámico de un componente. Una visión general de las magnitudes de medición y los métodos de análisis.
3 min de lecturaMedición de vibraciones y análisis de señales
La medición de vibraciones permite analizar con precisión las vibraciones mecánicas.
La medición de vibraciones es un método fundamental de la metrología moderna que permite a los ingenieros registrar y analizar con precisión las vibraciones mecánicas. Este método desempeña un papel decisivo en la supervisión, el análisis de vibraciones y el mantenimiento de máquinas y estructuras en diversos sectores.
Fundamentos de la medición de vibraciones
La medición de vibraciones consiste en registrar y analizar las vibraciones que se producen en un sistema mecánico. Estas vibraciones pueden deberse a numerosos factores, como el movimiento de piezas de máquinas, fuerzas externas o inestabilidades estructurales. El análisis de vibraciones permite a los ingenieros determinar las frecuencias y amplitudes de las vibraciones y extraer conclusiones sobre el estado y el rendimiento del sistema.
Cómo funciona un sensor de vibración

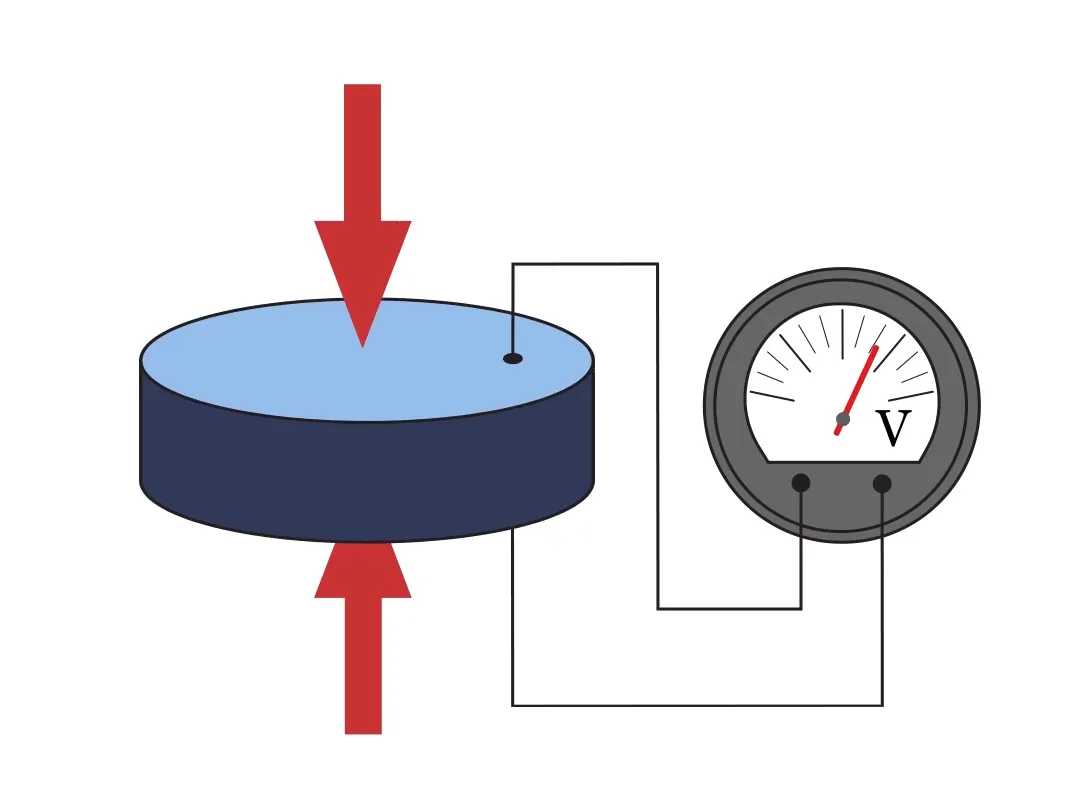

Las vibraciones se detectan mediante sensores de vibración, como los acelerómetros piezoeléctricos. Estos sensores convierten los movimientos mecánicos en señales eléctricas. Cuando vibra el objeto que se desea medir, el sensor genera cargas eléctricas debido a la tensión mecánica. Estas señales se amplifican y analizan para determinar las características de movimiento del objeto. Un instrumento de medición de vibraciones convencional integra estos sensores y ofrece una plataforma completa para medir y analizar vibraciones.
¿Por qué es importante medir las vibraciones?
La medición de vibraciones permite detectar posibles problemas a tiempo y adoptar medidas de mantenimiento. Las mediciones periódicas permiten identificar anomalías y signos de desgaste antes de que provoquen fallos de mayor gravedad. Esto resulta especialmente importante en la fabricación industrial, la industria aeroespacial y la construcción, donde la seguridad y la fiabilidad de las máquinas y estructuras son fundamentales.
Métodos de medición de vibraciones
La medición de vibraciones se realiza normalmente instalando sensores de vibración en puntos críticos del sistema. Estos sensores registran las vibraciones mecánicas y transmiten los datos para su análisis. La transformada rápida de Fourier (FFT) es un método habitual para analizar estos datos, ya que descompone las señales del dominio temporal en sus componentes de frecuencia. Esto permite analizar en detalle las frecuencias y amplitudes de vibración.

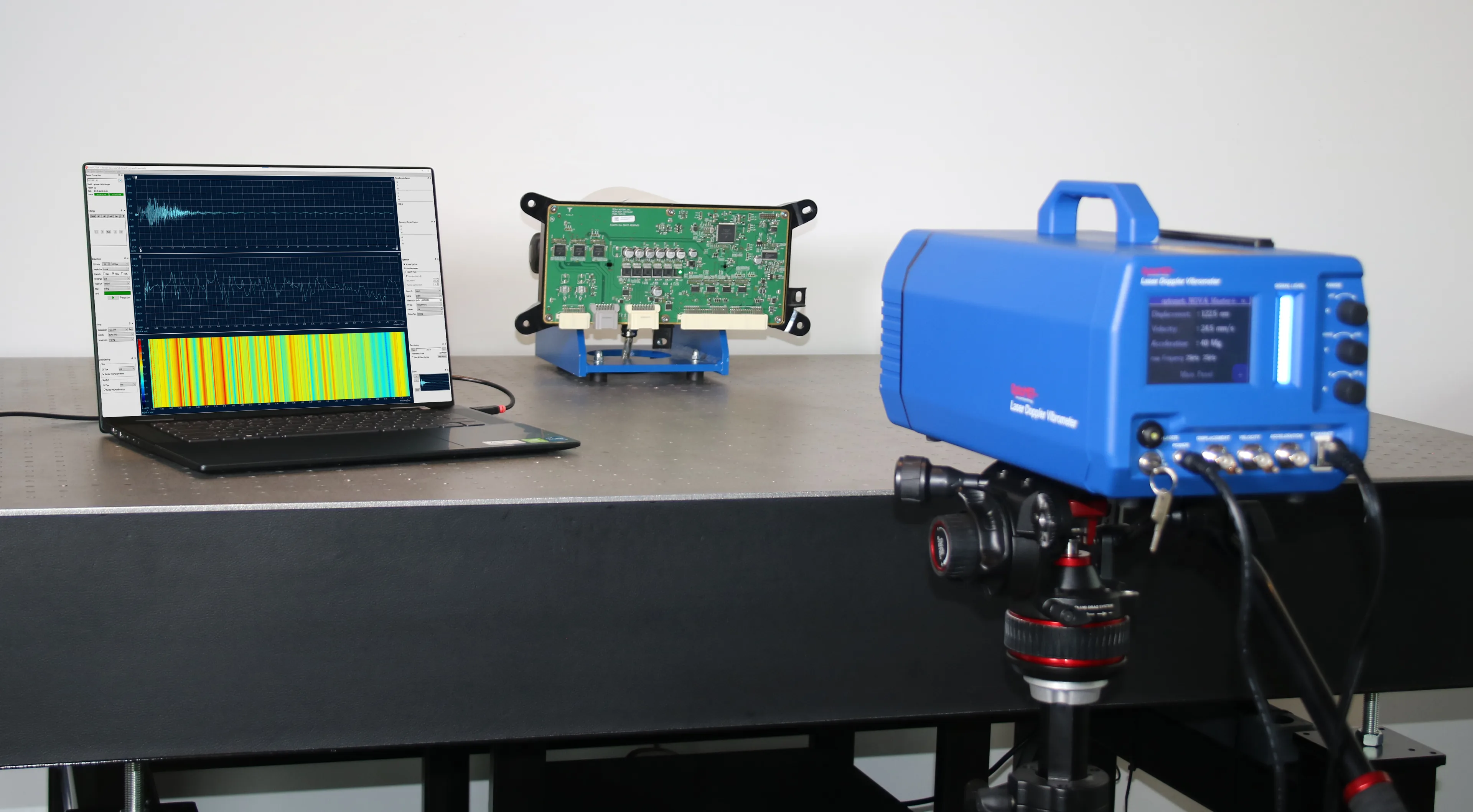

Vibrómetro láser Doppler: un instrumento de medición avanzado
Un vibrómetro láser Doppler (LDV) ofrece un método sin contacto para medir vibraciones con precisión. Basándose en el efecto Doppler se enfoca un haz láser sobre la superficie que se desea medir. Cuando la superficie se mueve, cambia la frecuencia de la luz láser reflejada. Este desplazamiento de frecuencia se evalúa mediante un interferómetro. A continuación, un fotodetector convierte la señal óptica en una señal eléctrica. La demodulación de la señal permite determinar con precisión el movimiento de la superficie. Esta tecnología ofrece la máxima precisión y se utiliza en numerosas aplicaciones exigentes, como la industria aeroespacial y la tecnología de microestructuras.
Un ejemplo destacado de instrumento avanzado para la medición de vibraciones es el SMART Scan+. Este sistema compacto ofrece una solución óptima Procesamiento de señales y una gran precisión, por lo que resulta ideal para realizar análisis detallados de vibraciones.
Aplicaciones de la medición de vibraciones
Las mediciones de vibraciones se utilizan en numerosos ámbitos. En la industria se emplean para supervisar los procesos de producción y garantizar su calidad. En investigación y desarrollo facilitan el estudio de las propiedades de los materiales y el desarrollo de nuevas tecnologías. En la industria automovilística permiten analizar el NVH (Noise, Vibration, Harshness) y contribuyen a mejorar el confort de marcha. Las mediciones de vibraciones también son importantes en medicina, por ejemplo, para estudiar equipos médicos y estructuras biológicas.
Perspectivas de futuro e innovaciones
La medición de vibraciones evoluciona constantemente, impulsada por las innovaciones tecnológicas. Los equipos modernos de medición de vibraciones y los vibrómetros láser Doppler ofrecen niveles cada vez mayores de precisión y facilidad de uso. La integración de software inteligente y tecnologías avanzadas de sensores permite registrar y analizar en detalle incluso patrones de vibración complejos. Estos avances establecen nuevos estándares en la tecnología de medición de vibraciones y amplían el abanico de aplicaciones en distintos sectores.
