Vibrometría láser Doppler
Cómo convertir el desplazamiento de frecuencia Doppler en señales precisas de velocidad y desplazamiento: sin contacto, sin influir en el objeto y también a altas frecuencias.
4 min de lecturaVibrometría láser Doppler – Tecnología
Vibrómetros láser para mediciones de alta precisión sin contacto en una amplia variedad de aplicaciones
Un vibrómetro láser es un instrumento de alta precisión para medir vibraciones mecánicas sin contacto. Mediante la vibrometría láser Doppler (LDV), permite medir con exactitud las frecuencias y amplitudes de las vibraciones de los objetos. Esta tecnología se utiliza en numerosas aplicaciones científicas, industriales y médicas, y establece nuevos estándares en la tecnología de medición de vibraciones.

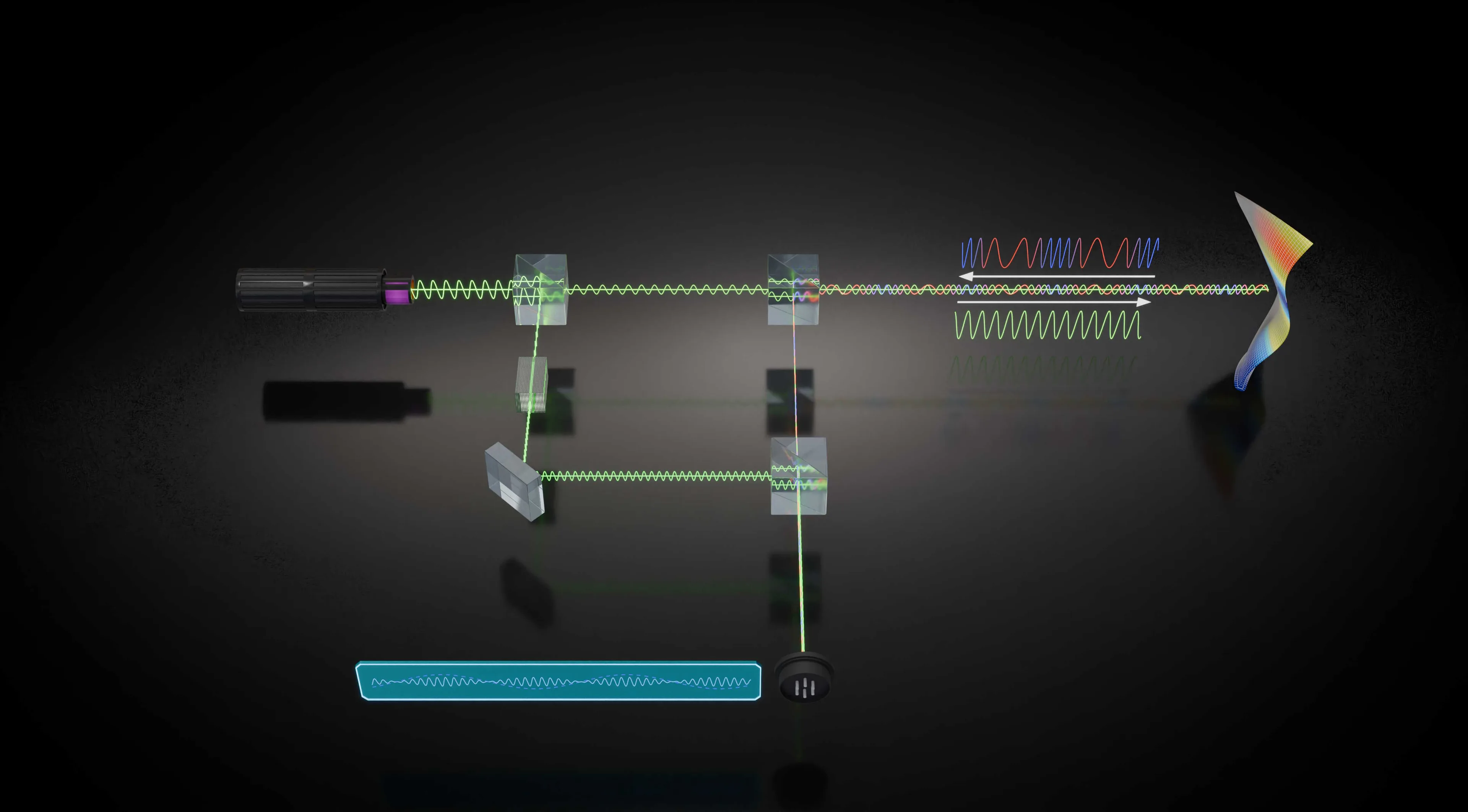

Así funciona la vibrometría láser Doppler
La vibrometría láser Doppler se basa en el principio del efecto Doppler. Un haz láser se enfoca sobre la superficie que se desea medir. Si la superficie se mueve, cambia la frecuencia de la luz láser reflejada. Este desplazamiento de frecuencia se analiza mediante un interferómetro y se convierte en una señal de tensión o en un flujo de datos digital.
El componente central de un vibrómetro láser es el interferómetro, que mide los movimientos de la superficie mediante interferencia óptica. Para ello, se superponen un haz de medición y uno de referencia. Los movimientos del objeto medido generan en el detector patrones característicos de luz y oscuridad, que se utilizan para determinar la velocidad y la dirección de la vibración.
Tipos de vibrómetros láser
Vibrómetro láser monopunto
Estos equipos miden las vibraciones en un único punto. Son ideales para realizar mediciones sencillas y rápidas en el análisis modal y el control de calidad. Un ejemplo es el SMART Single+, que, gracias a su diseño compacto y manejo intuitivo, permite realizar mediciones precisas y eficientes.
Vibrómetro láser de barrido
Estos equipos utilizan espejos controlados por ordenador para dirigir el haz láser sobre el objeto medido. Esto permite realizar mediciones en múltiples puntos y crear mapas detallados de vibraciones. El haz láser es desviado por dos espejos controlados por ordenador, lo que permite medir vibraciones en una superficie extensa.
Ventajas del vibrómetro láser
Sin contacto y sin influir en el objeto: dado que el método de medición no requiere contacto físico, no altera el objeto medido.
Alta precisión: los vibrómetros láser permiten realizar mediciones en el rango de los femtómetros y a frecuencias muy elevadas de hasta 6 GHz.
Amplio espectro de aplicaciones: desde el análisis de microestructuras hasta la monitorización de grandes estructuras, como puentes y edificios.
Robustez y adaptabilidad: los equipos modernos son aptos para su uso en distintos entornos, incluidas cámaras de vacío y condiciones extremas.
Soluciones específicas para aplicaciones industriales, científicas y médicas
Industria y sector de la automoción
En la industria y el sector de la automoción se utilizan vibrómetros láser para monitorizar y optimizar los procesos de producción. Estos detectan las vibraciones de las máquinas y permiten identificar anomalías de forma temprana, evitando así costosos tiempos de inactividad. Los vibrómetros láser son especialmente esenciales en el análisis NVH (Noise, Vibration, Harshness) de componentes de vehículos para mejorar el confort de marcha y el comportamiento acústico.
Industria aeroespacial

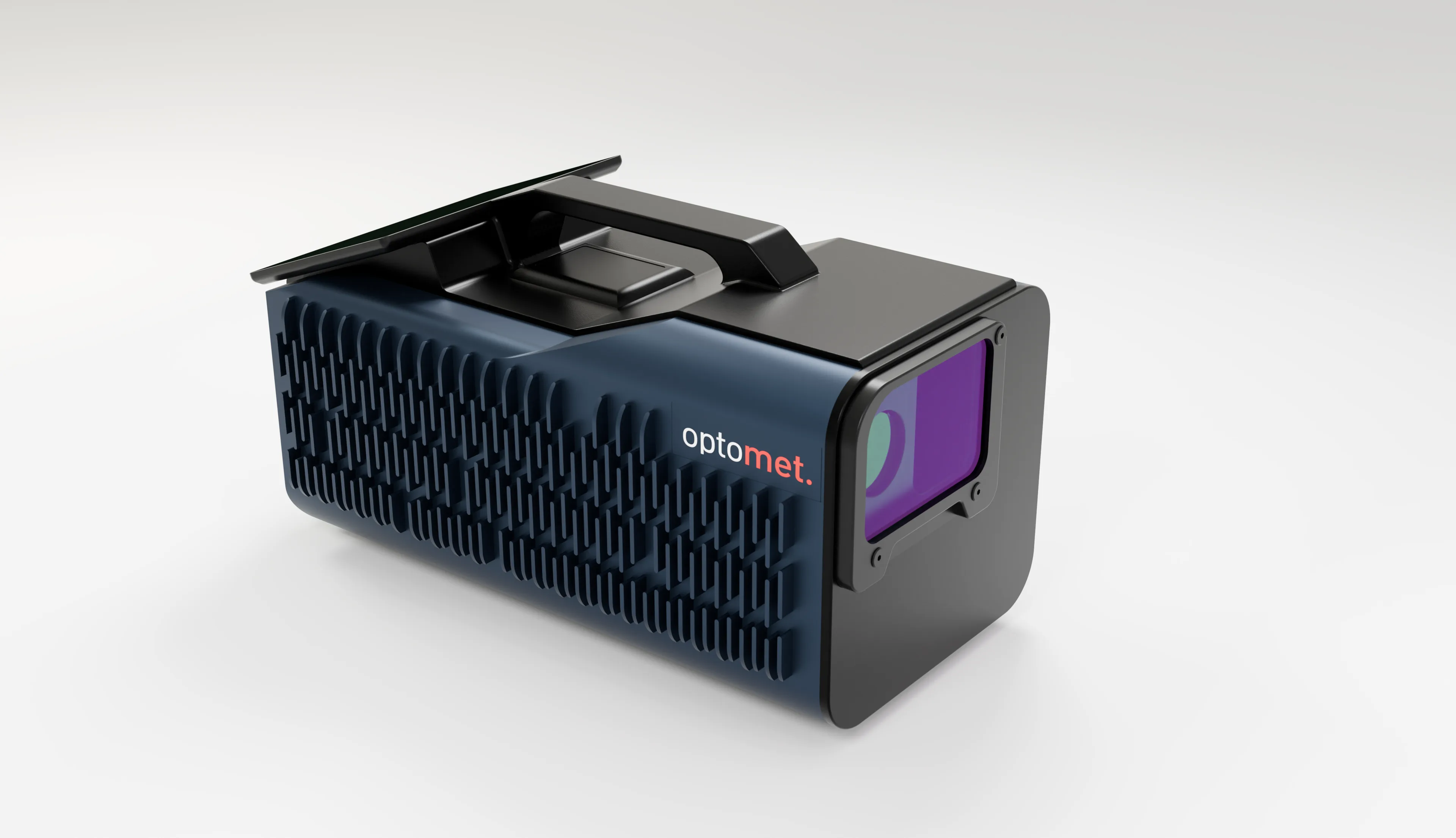

En la industria aeroespacial resulta indispensable realizar ensayos no destructivos de los componentes de las aeronaves. En este ámbito, los vibrómetros láser se utilizan para garantizar la integridad estructural y la fiabilidad de aeronaves y vehículos espaciales. La serie SMART Scan+ de Optomet permite medir con precisión las propiedades vibratorias de los componentes, algo fundamental para el análisis modal y la estimación de su vida útil.
Tecnología médica
En la medicina los vibrómetros láser permiten examinar sin contacto estructuras biológicas como el tímpano. Esta tecnología ofrece ventajas decisivas para el diagnóstico y el ensayo de dispositivos médicos, así como para el análisis no destructivo de organismos vivos.
También en otros ámbitos de aplicación los vibrómetros láser constituyen la solución para retos específicos.
Perspectivas de futuro e innovaciones

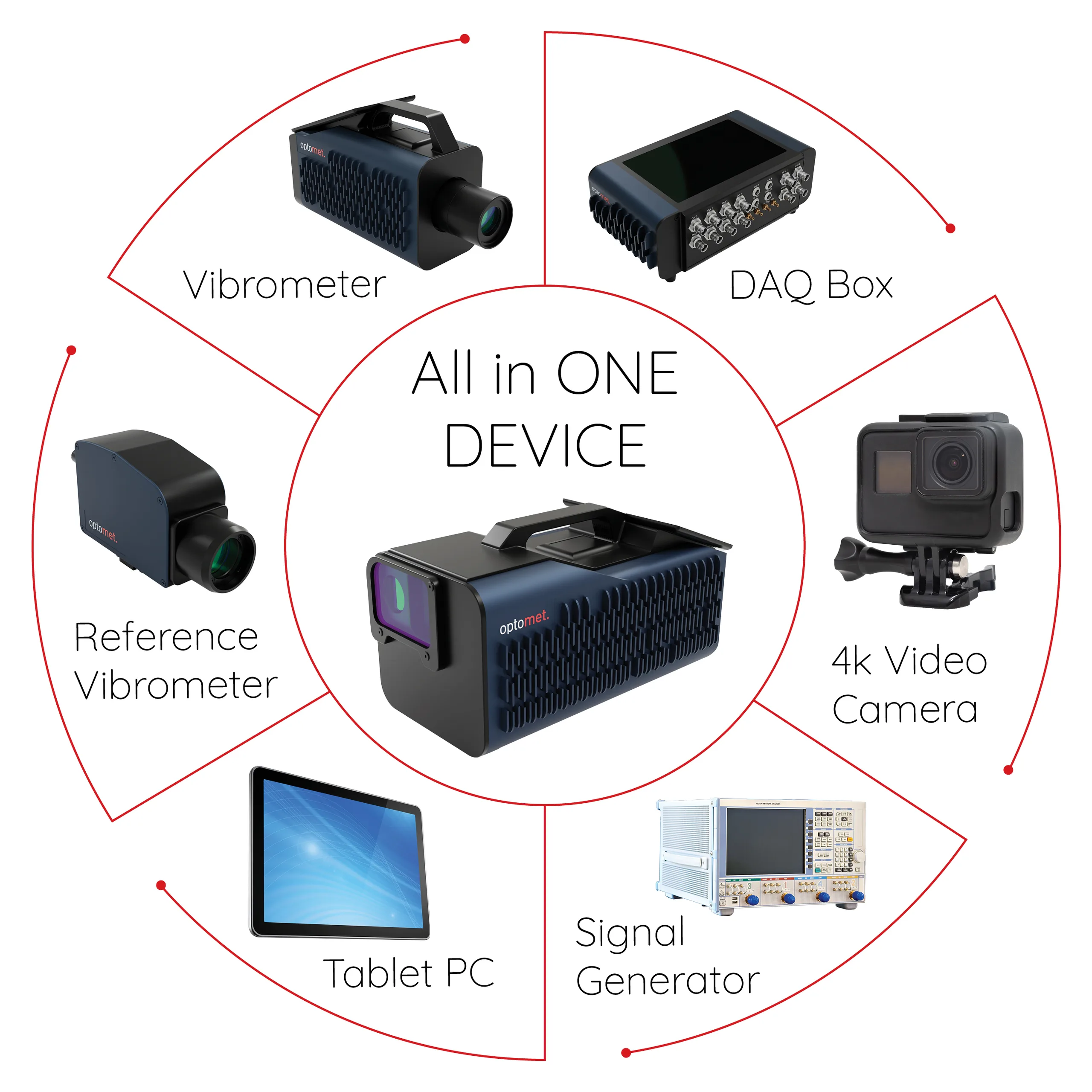

Los vibrómetros láser modernos integran tecnologías avanzadas en equipos compactos y fáciles de usar que reúnen todo el entorno de laboratorio en un único sistema. Estos sistemas emplean innovadores diseños de interferómetros para garantizar la máxima precisión y eficiencia, y permiten adaptarse a los requisitos específicos de cada cliente.
El desarrollo continuo de la vibrometría láser elimina el ruido y mejora considerablemente la sensibilidad óptica, lo que permite realizar mediciones más precisas en todo tipo de superficies. Los avances más recientes, como la serie SMART de Optomet, marcan nuevas pautas en la tecnología de medición de vibraciones gracias a la integración de tecnologías inteligentes y sistemas modulares que permiten una configuración personalizada.
El aliado perfecto para la medición de vibraciones
Los vibrómetros láser son herramientas esenciales en la medición moderna de vibraciones. Su capacidad para realizar mediciones precisas y sin contacto los convierte en instrumentos imprescindibles para numerosas aplicaciones científicas e industriales. A medida que avance la tecnología, los vibrómetros láser seguirán marcando nuevas pautas en el campo de la metrología y ampliando su espectro de aplicaciones. Su versatilidad y alta precisión los convierten en herramientas clave para futuras innovaciones en diversos sectores.
