Procesamiento de señales
Del fotodetector a un valor de medición fiable: la demodulación, el filtrado, la frecuencia de muestreo, la FFT y el umbral de ruido determinan la calidad de los datos de vibración.
5 min de lecturaMedición de vibraciones y análisis de señales
El procesamiento de señales comprende el análisis y la modificación de señales para obtener información útil destinada a diversas aplicaciones.
Fundamentos del procesamiento de señales
El procesamiento de señales es un amplio campo de la ingeniería y la informática que se ocupa del análisis, la modificación y la síntesis de señales para extraer información de ellas. Esta información puede estar contenida en la señal, por ejemplo, en forma de datos eléctricos, acústicos o de imagen. La diferencia entre el procesamiento digital y analógico de señales reside en la forma en que estas se procesan. Mientras que el procesamiento analógico trabaja con señales continuas, el procesamiento digital de señales (DSP) utiliza señales discretas. El procesamiento de señales digitales es uno de los pilares del mundo digitalizado actual e influye en casi todos los ámbitos de la vida.
Procesamiento de señales de datos de sensores
Los datos suelen registrarse como señales temporales mediante una gran variedad de sensores. Estos sensores detectan fenómenos físicos como la temperatura, la presión o la luz y los convierten en señales eléctricas que posteriormente pueden procesarse. La capacidad de captar y analizar estas señales con precisión es fundamental para aplicaciones en medicina, tecnología de comunicaciones, automatización y muchos otros ámbitos.
Procesamiento digital y analógico de señales

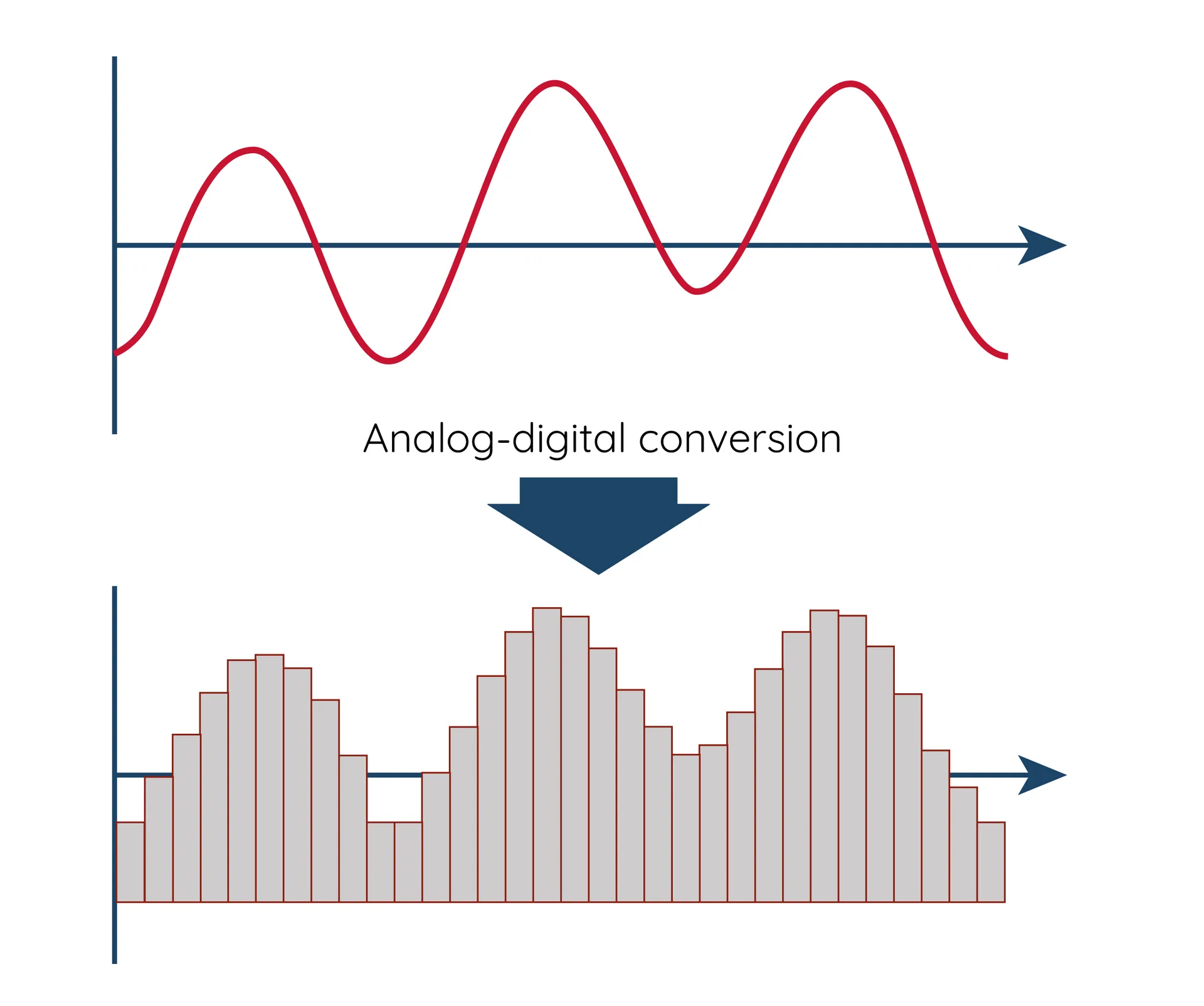

Antes del procesamiento digital de señales, las señales analógicas continuas se convierten en señales digitales discretas mediante un convertidor analógico-digital (ADC). A continuación, estas señales digitales pueden procesarse con procesadores digitales de señales u ordenadores. El procesamiento digital de señales ofrece varias ventajas:
- Resultados precisos y reproducibles: las influencias ambientales y las tolerancias de los componentes apenas afectan al procesamiento de los datos
- Opciones flexibles: desarrollo rápido y modificación rentable del procesamiento de señales
- Implementación sencilla mediante el uso de algoritmos conocidos
- Almacenamiento seguro y transmisión eficiente de datos digitales
- Mejora de la relación señal-ruido mediante la adaptación a los datos
Fundamentos y técnicas del procesamiento de señales
Los algoritmos, por ejemplo, para mezclar, filtrar, transformar o controlar una señal, constituyen la base del procesamiento de señales y combinan distintos operadores y conceptos matemáticos para generar una nueva señal a partir de partes de una o varias señales. Algunos conceptos importantes son la convolución, el filtrado y la transformada de Fourier.
Convolución y filtros de procesamiento digital de señales
La convolución es un operador matemático que combina dos funciones para generar una tercera. En el procesamiento digital de señales, la convolución se utiliza con frecuencia para realizar operaciones de filtrado. Los filtros pueden ser de distintos tipos, como filtros de paso bajo, paso alto, paso banda o rechazo de banda. Se emplean para eliminar de una señal componentes de frecuencia no deseados o para realzar determinados rangos de frecuencia. Esto mejora los datos durante el procesamiento de señales, por ejemplo, mediante el suavizado o la reducción del ruido.
Uso de la transformada de Fourier
Un componente esencial del procesamiento de señales es la transformada de Fourier, que permite transformar una señal del dominio temporal al dominio frecuencial. Esta técnica reviste una importancia fundamental, ya que muchas señales pueden analizarse y manipularse con mayor facilidad en el dominio frecuencial. Mediante la transformada rápida de Fourier (FFT), una implementación eficiente de la transformada de Fourier, los ingenieros pueden identificar y analizar rápidamente los componentes de frecuencia de una señal.
El papel de la ecuación en diferencias en el procesamiento de señales
Una herramienta esencial en el procesamiento de señales es la ecuación en diferencias. Las ecuaciones en diferencias son ecuaciones recursivas que describen el valor actual de una serie temporal discreta en función de sus valores anteriores y de los valores de entrada. Permiten modelar y analizar sistemáticamente el comportamiento de una señal. En el procesamiento digital de señales, las ecuaciones en diferencias se utilizan con frecuencia para diseñar e implementar filtros digitales, ya que proporcionan un método con una sólida base matemática para describir las transformaciones de señales.
Representación matemática
Las ecuaciones en diferencias suelen expresarse en la forma y(n) = ∑k=0Nak x[n - k] + ∑m=1M bm y[n - m], donde y(n) es el valor de salida actual; x(n), el valor de entrada actual;ak y bm son los coeficientes del filtro. Esta ecuación muestra cómo se determina el valor de salida actual mediante una suma ponderada de los valores de entrada actuales y anteriores, así como de los valores de salida anteriores. La elección de los coeficientes adecuados permite obtener distintas características de filtrado, como filtros de paso bajo, paso alto, paso banda o rechazo de banda.
Aplicación en filtros IIR y FIR
En la práctica, las ecuaciones en diferencias permiten implementar filtros de respuesta al impulso infinita (Infinite Impulse Response, IIR) y de respuesta al impulso finita (Finite Impulse Response, FIR). Los filtros IIR, descritos mediante ecuaciones en diferencias recursivas, utilizan valores anteriores tanto de entrada como de salida y pueden lograr características de filtrado complejas con un menor esfuerzo computacional. Por el contrario, los filtros FIR solo utilizan valores de entrada anteriores y siempre son estables, aunque suelen requerir más cálculos.
Importancia para el procesamiento digital de señales
El uso de ecuaciones en diferencias permite especificar con precisión e implementar de forma eficiente los filtros digitales. Esto resulta especialmente importante en los vibrómetros láser Doppler, donde se procesan digitalmente grandes volúmenes de datos con precisión y en tiempo real, y la capacidad de cálculo es decisiva. La precisión matemática y la flexibilidad de las ecuaciones en diferencias las convierten en una herramienta imprescindible para desarrollar y aplicar algoritmos modernos de procesamiento de señales. Su uso permite analizar y manipular señales complejas, lo que mejora considerablemente la calidad y la eficiencia del procesamiento de señales.
Balance y perspectivas
En resumen, el procesamiento de señales es un campo amplio y diverso que engloba numerosas técnicas y herramientas. Desde la convolución en el procesamiento digital de señales hasta el uso de la transformada de Fourier, el procesamiento de señales constituye la base de numerosas tecnologías y aplicaciones modernas. La adquisición y el procesamiento precisos de señales son esenciales en muchos ámbitos técnicos y científicos y siguen evolucionando gracias a la investigación y la innovación continuas.
